Культиватор-стерилізатор

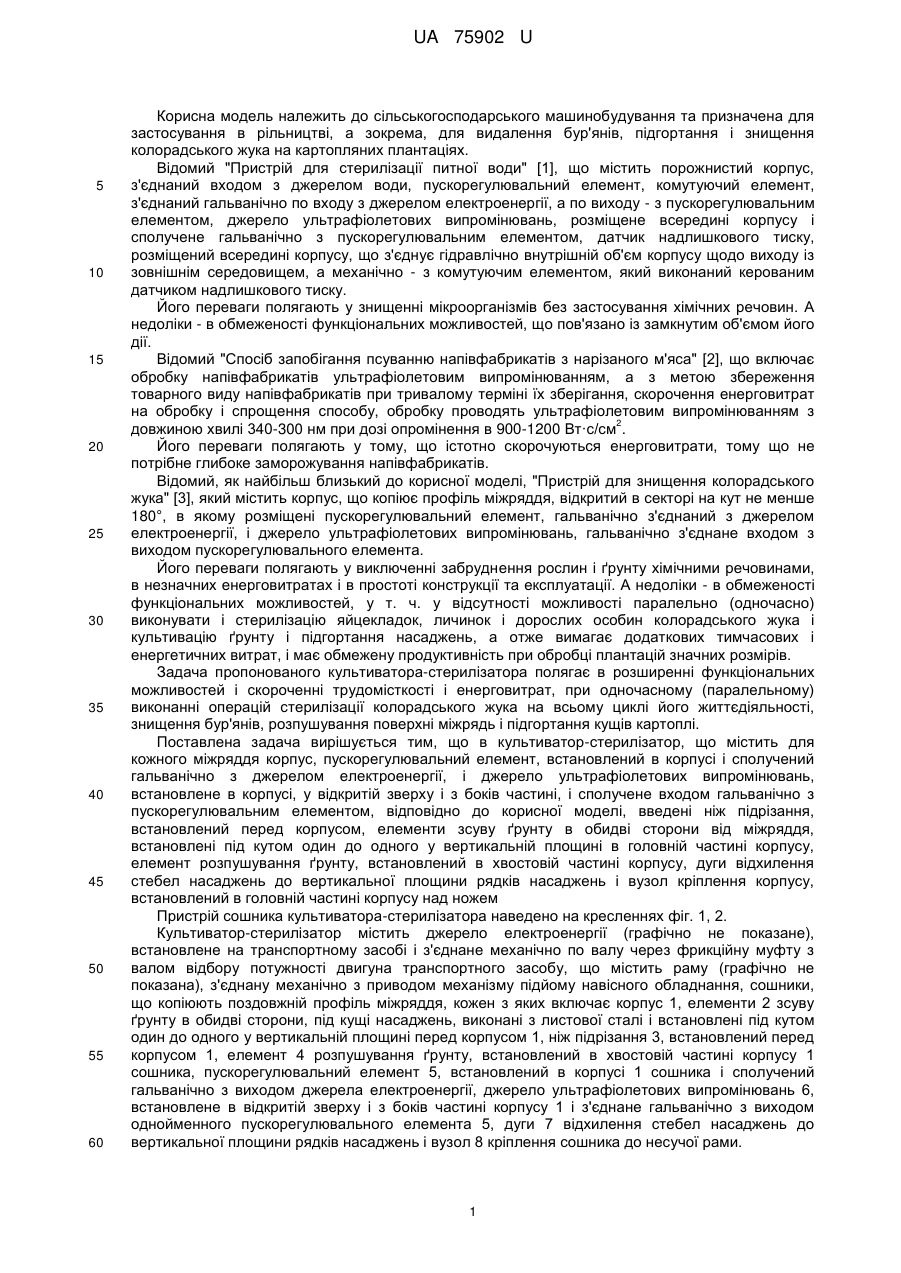

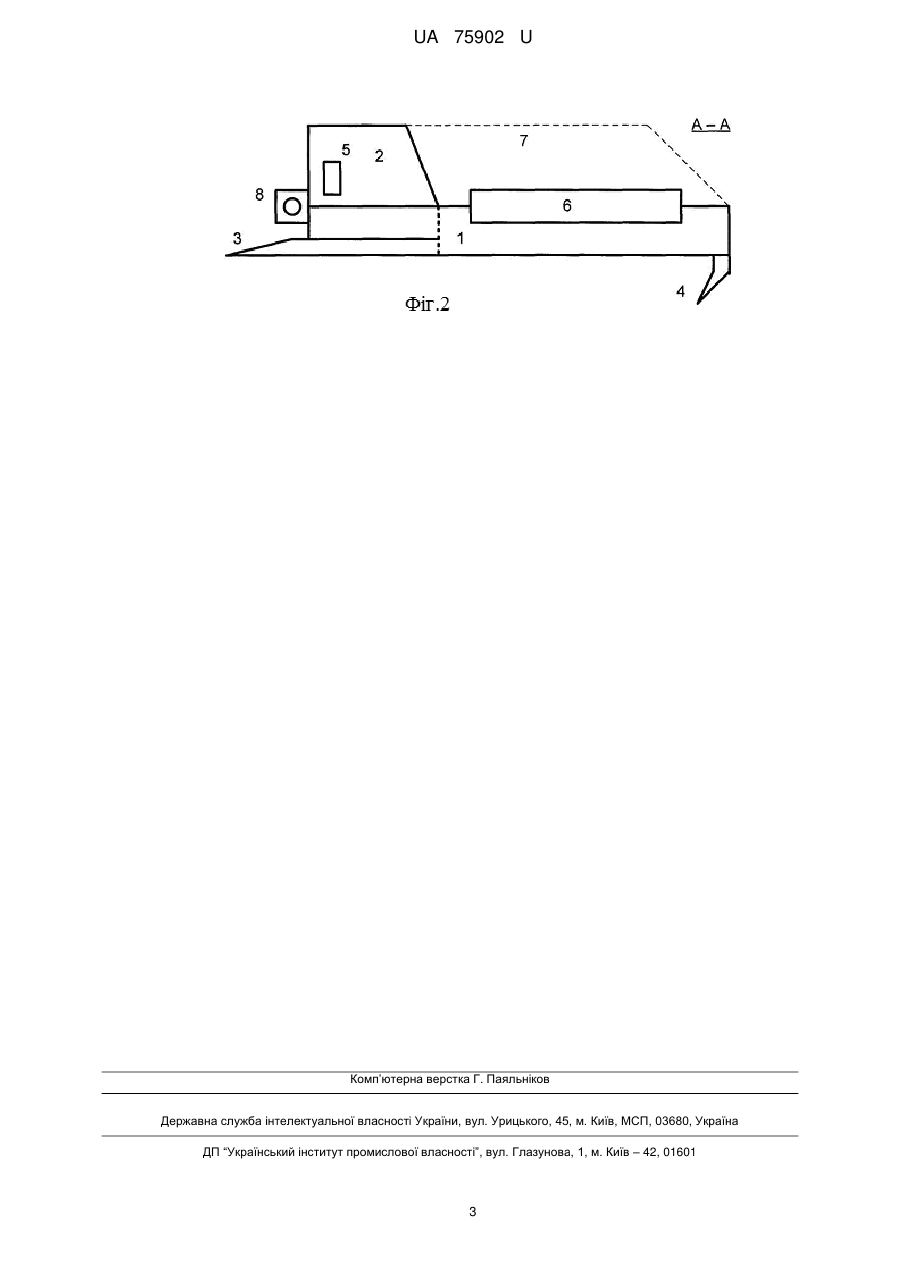

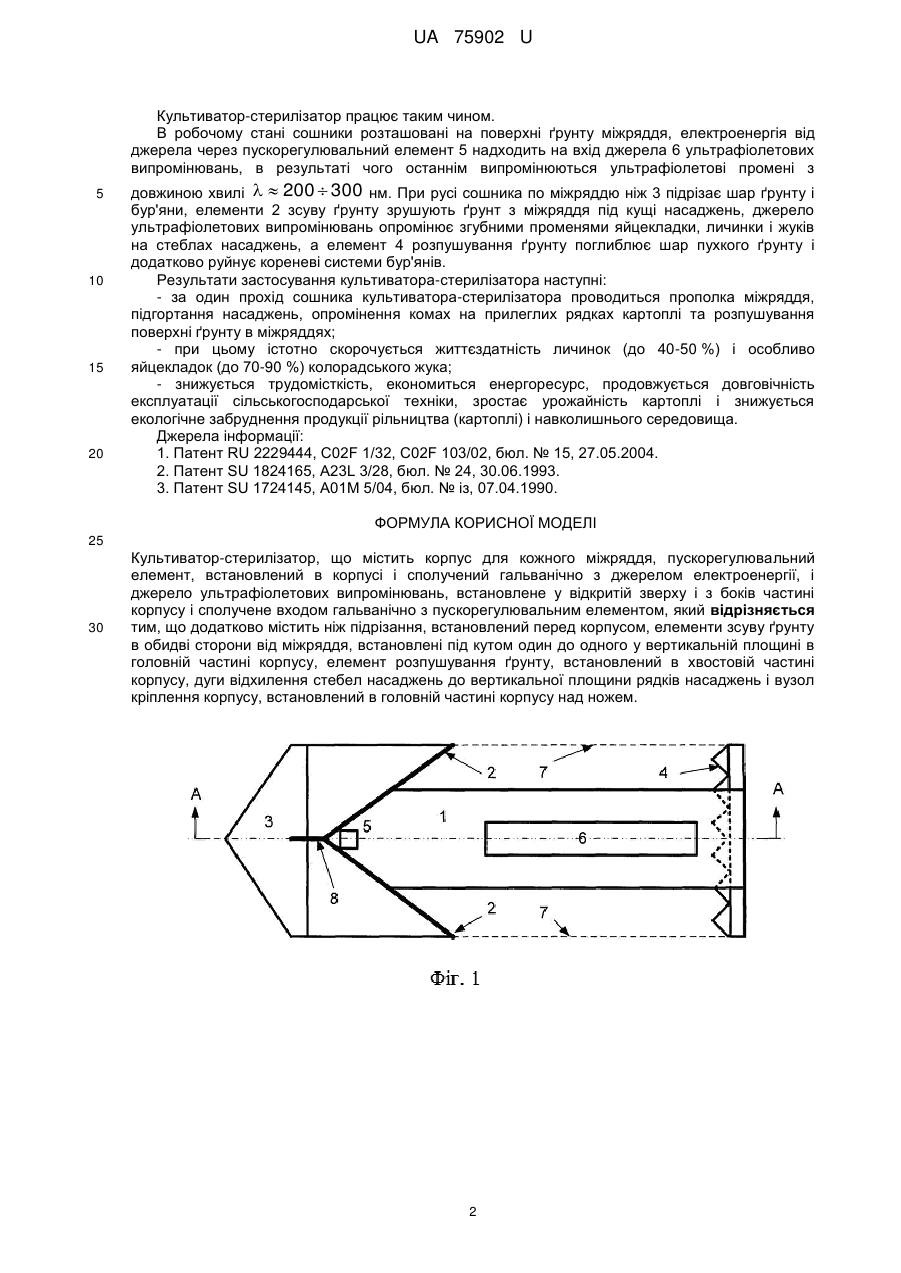

Реферат: Культиватор-стерилізатор містить корпус для кожного міжряддя, пускорегулювальний елемент, встановлений в корпусі і сполучений гальванічно з джерелом електроенергії, і джерело ультрафіолетових випромінювань, встановлене у відкритій зверху і з боків частині корпусу і сполучене входом гальванічно з пускорегулювальним елементом. Додатково введені ніж підрізання, встановлений перед корпусом, елементи зсуву ґрунту в обидві сторони від міжряддя, встановлені під кутом один до одного у вертикальній площині в головній частині корпусу, елемент розпушування ґрунту, встановлений в хвостовій частині корпусу, дуги відхилення стебел насаджень до вертикальної площини рядків насаджень і вузол кріплення корпусу, встановлений в головній частині корпусу над ножем. UA 75902 U (12) UA 75902 U UA 75902 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування та призначена для застосування в рільництві, а зокрема, для видалення бур'янів, підгортання і знищення колорадського жука на картопляних плантаціях. Відомий "Пристрій для стерилізації питної води" [1], що містить порожнистий корпус, з'єднаний входом з джерелом води, пускорегулювальний елемент, комутуючий елемент, з'єднаний гальванічно по входу з джерелом електроенергії, а по виходу - з пускорегулювальним елементом, джерело ультрафіолетових випромінювань, розміщене всередині корпусу і сполучене гальванічно з пускорегулювальним елементом, датчик надлишкового тиску, розміщений всередині корпусу, що з'єднує гідравлічно внутрішній об'єм корпусу щодо виходу із зовнішнім середовищем, а механічно - з комутуючим елементом, який виконаний керованим датчиком надлишкового тиску. Його переваги полягають у знищенні мікроорганізмів без застосування хімічних речовин. А недоліки - в обмеженості функціональних можливостей, що пов'язано із замкнутим об'ємом його дії. Відомий "Спосіб запобігання псуванню напівфабрикатів з нарізаного м'яса" [2], що включає обробку напівфабрикатів ультрафіолетовим випромінюванням, а з метою збереження товарного виду напівфабрикатів при тривалому терміні їх зберігання, скорочення енерговитрат на обробку і спрощення способу, обробку проводять ультрафіолетовим випромінюванням з 2 довжиною хвилі 340-300 нм при дозі опромінення в 900-1200 Вт·с/см . Його переваги полягають у тому, що істотно скорочуються енерговитрати, тому що не потрібне глибоке заморожування напівфабрикатів. Відомий, як найбільш близький до корисної моделі, "Пристрій для знищення колорадського жука" [3], який містить корпус, що копіює профіль міжряддя, відкритий в секторі на кут не менше 180°, в якому розміщені пускорегулювальний елемент, гальванічно з'єднаний з джерелом електроенергії, і джерело ультрафіолетових випромінювань, гальванічно з'єднане входом з виходом пускорегулювального елемента. Його переваги полягають у виключенні забруднення рослин і ґрунту хімічними речовинами, в незначних енерговитратах і в простоті конструкції та експлуатації. А недоліки - в обмеженості функціональних можливостей, у т. ч. у відсутності можливості паралельно (одночасно) виконувати і стерилізацію яйцекладок, личинок і дорослих особин колорадського жука і культивацію ґрунту і підгортання насаджень, а отже вимагає додаткових тимчасових і енергетичних витрат, і має обмежену продуктивність при обробці плантацій значних розмірів. Задача пропонованого культиватора-стерилізатора полягає в розширенні функціональних можливостей і скороченні трудомісткості і енерговитрат, при одночасному (паралельному) виконанні операцій стерилізації колорадського жука на всьому циклі його життєдіяльності, знищення бур'янів, розпушування поверхні міжрядь і підгортання кущів картоплі. Поставлена задача вирішується тим, що в культиватор-стерилізатор, що містить для кожного міжряддя корпус, пускорегулювальний елемент, встановлений в корпусі і сполучений гальванічно з джерелом електроенергії, і джерело ультрафіолетових випромінювань, встановлене в корпусі, у відкритій зверху і з боків частині, і сполучене входом гальванічно з пускорегулювальним елементом, відповідно до корисної моделі, введені ніж підрізання, встановлений перед корпусом, елементи зсуву ґрунту в обидві сторони від міжряддя, встановлені під кутом один до одного у вертикальній площині в головній частині корпусу, елемент розпушування ґрунту, встановлений в хвостовій частині корпусу, дуги відхилення стебел насаджень до вертикальної площини рядків насаджень і вузол кріплення корпусу, встановлений в головній частині корпусу над ножем Пристрій сошника культиватора-стерилізатора наведено на кресленнях фіг. 1, 2. Культиватор-стерилізатор містить джерело електроенергії (графічно не показане), встановлене на транспортному засобі і з'єднане механічно по валу через фрикційну муфту з валом відбору потужності двигуна транспортного засобу, що містить раму (графічно не показана), з'єднану механічно з приводом механізму підйому навісного обладнання, сошники, що копіюють поздовжній профіль міжряддя, кожен з яких включає корпус 1, елементи 2 зсуву ґрунту в обидві сторони, під кущі насаджень, виконані з листової сталі і встановлені під кутом один до одного у вертикальній площині перед корпусом 1, ніж підрізання 3, встановлений перед корпусом 1, елемент 4 розпушування ґрунту, встановлений в хвостовій частині корпусу 1 сошника, пускорегулювальний елемент 5, встановлений в корпусі 1 сошника і сполучений гальванічно з виходом джерела електроенергії, джерело ультрафіолетових випромінювань 6, встановлене в відкритій зверху і з боків частині корпусу 1 і з'єднане гальванічно з виходом однойменного пускорегулювального елемента 5, дуги 7 відхилення стебел насаджень до вертикальної площини рядків насаджень і вузол 8 кріплення сошника до несучої рами. 1 UA 75902 U Культиватор-стерилізатор працює таким чином. В робочому стані сошники розташовані на поверхні ґрунту міжряддя, електроенергія від джерела через пускорегулювальний елемент 5 надходить на вхід джерела 6 ультрафіолетових випромінювань, в результаті чого останнім випромінюються ультрафіолетові промені з 5 10 15 20 довжиною хвилі   200  300 нм. При русі сошника по міжряддю ніж 3 підрізає шар ґрунту і бур'яни, елементи 2 зсуву ґрунту зрушують ґрунт з міжряддя під кущі насаджень, джерело ультрафіолетових випромінювань опромінює згубними променями яйцекладки, личинки і жуків на стеблах насаджень, а елемент 4 розпушування ґрунту поглиблює шар пухкого ґрунту і додатково руйнує кореневі системи бур'янів. Результати застосування культиватора-стерилізатора наступні: - за один прохід сошника культиватора-стерилізатора проводиться прополка міжряддя, підгортання насаджень, опромінення комах на прилеглих рядках картоплі та розпушування поверхні ґрунту в міжряддях; - при цьому істотно скорочується життєздатність личинок (до 40-50 %) і особливо яйцекладок (до 70-90 %) колорадського жука; - знижується трудомісткість, економиться енергоресурс, продовжується довговічність експлуатації сільськогосподарської техніки, зростає урожайність картоплі і знижується екологічне забруднення продукції рільництва (картоплі) і навколишнього середовища. Джерела інформації: 1. Патент RU 2229444, C02F 1/32, C02F 103/02, бюл. № 15, 27.05.2004. 2. Патент SU 1824165, A23L 3/28, бюл. № 24, 30.06.1993. 3. Патент SU 1724145, А01М 5/04, бюл. № із, 07.04.1990. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Культиватор-стерилізатор, що містить корпус для кожного міжряддя, пускорегулювальний елемент, встановлений в корпусі і сполучений гальванічно з джерелом електроенергії, і джерело ультрафіолетових випромінювань, встановлене у відкритій зверху і з боків частині корпусу і сполучене входом гальванічно з пускорегулювальним елементом, який відрізняється тим, що додатково містить ніж підрізання, встановлений перед корпусом, елементи зсуву ґрунту в обидві сторони від міжряддя, встановлені під кутом один до одного у вертикальній площині в головній частині корпусу, елемент розпушування ґрунту, встановлений в хвостовій частині корпусу, дуги відхилення стебел насаджень до вертикальної площини рядків насаджень і вузол кріплення корпусу, встановлений в головній частині корпусу над ножем. 2 UA 75902 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
