Культиватор

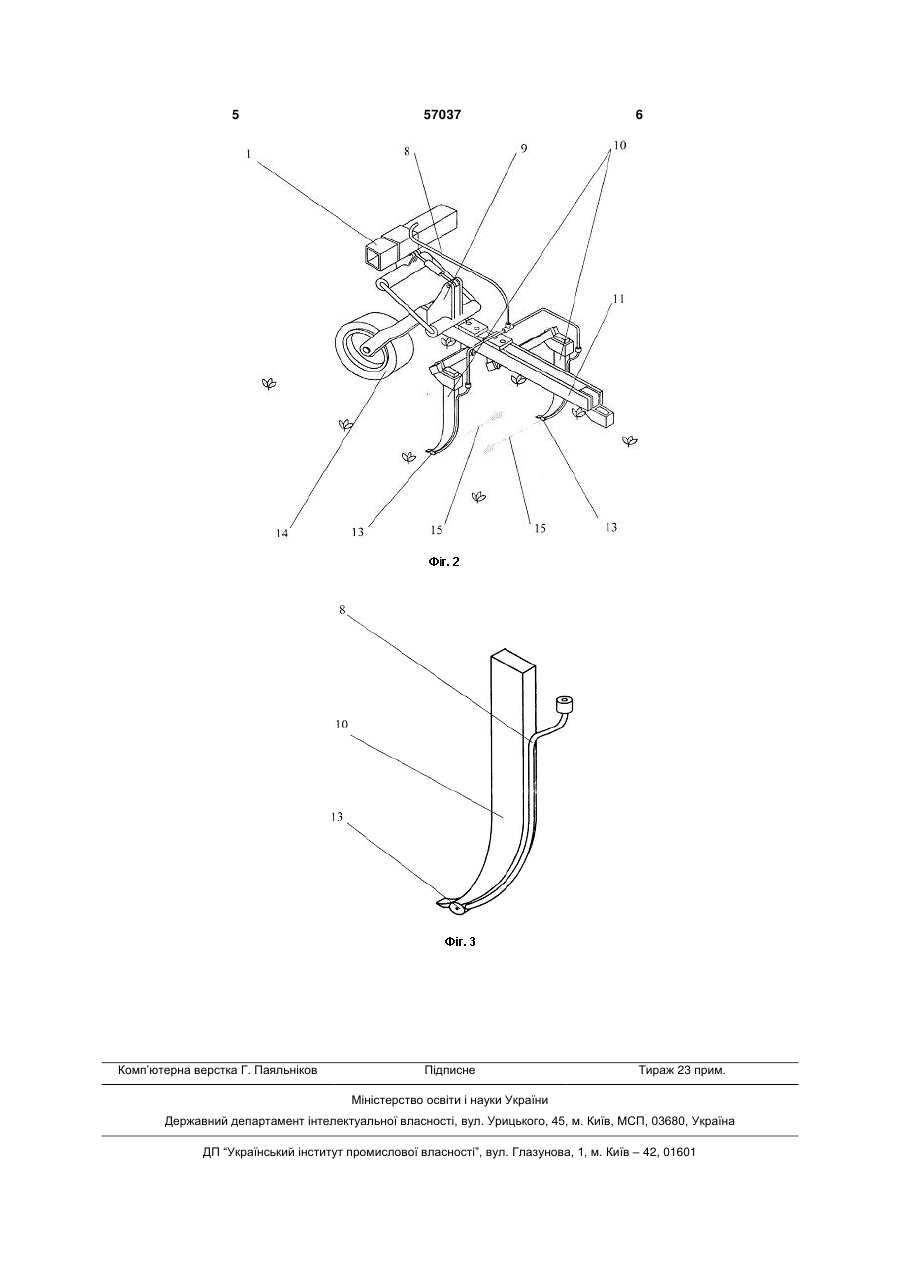

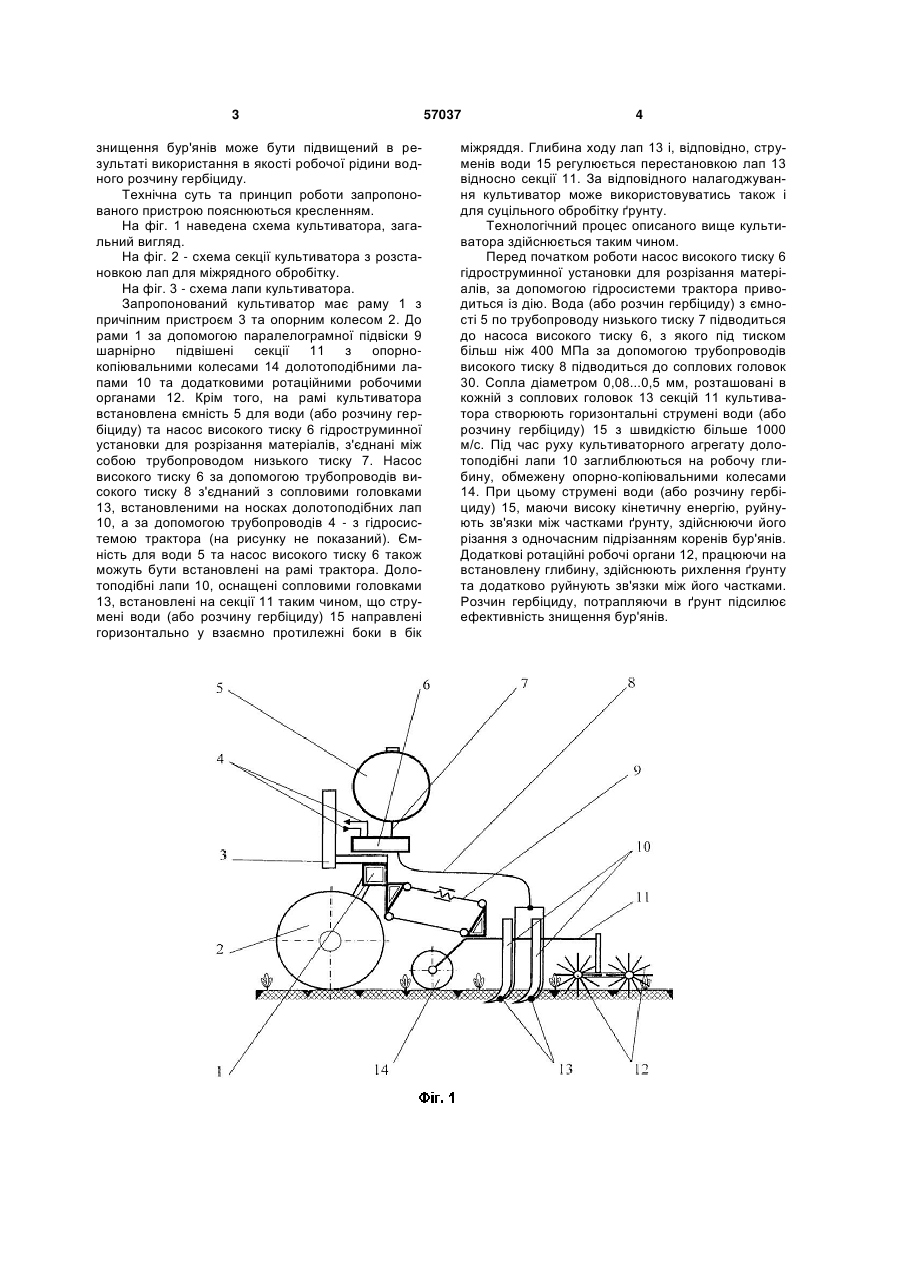

Культиватор, що включає причіпний пристрій, раму з приєднаними до неї секціями культиваторних лап з копіювальними колесами, який відрізняється тим, що він обладнаний гідроструминною установкою для розрізання матеріалів, соплові головки якої встановлені на носках лап. (19) (21) u201008334 (22) 05.07.2010 (24) 10.02.2011 (46) 10.02.2011, Бюл.№ 3, 2011 р. (72) МАЛЮТА СЕРГІЙ ІВАНОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 знищення бур'янів може бути підвищений в результаті використання в якості робочої рідини водного розчину гербіциду. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленням. На фіг. 1 наведена схема культиватора, загальний вигляд. На фіг. 2 - схема секції культиватора з розстановкою лап для міжрядного обробітку. На фіг. 3 - схема лапи культиватора. Запропонований культиватор має раму 1 з причіпним пристроєм 3 та опорним колесом 2. До рами 1 за допомогою паралелограмної підвіски 9 шарнірно підвішені секції 11 з опорнокопіювальними колесами 14 долотоподібними лапами 10 та додатковими ротаційними робочими органами 12. Крім того, на рамі культиватора встановлена ємність 5 для води (або розчину гербіциду) та насос високого тиску 6 гідроструминної установки для розрізання матеріалів, з'єднані між собою трубопроводом низького тиску 7. Насос високого тиску 6 за допомогою трубопроводів високого тиску 8 з'єднаний з сопловими головками 13, встановленими на носках долотоподібних лап 10, а за допомогою трубопроводів 4 - з гідросистемою трактора (на рисунку не показаний). Ємність для води 5 та насос високого тиску 6 також можуть бути встановлені на рамі трактора. Долотоподібні лапи 10, оснащені сопловими головками 13, встановлені на секції 11 таким чином, що струмені води (або розчину гербіциду) 15 направлені горизонтально у взаємно протилежні боки в бік 57037 4 міжряддя. Глибина ходу лап 13 і, відповідно, струменів води 15 регулюється перестановкою лап 13 відносно секції 11. За відповідного налагоджування культиватор може використовуватись також і для суцільного обробітку ґрунту. Технологічний процес описаного вище культиватора здійснюється таким чином. Перед початком роботи насос високого тиску 6 гідроструминної установки для розрізання матеріалів, за допомогою гідросистеми трактора приводиться із дію. Вода (або розчин гербіциду) з ємності 5 по трубопроводу низького тиску 7 підводиться до насоса високого тиску 6, з якого під тиском більш ніж 400 МПа за допомогою трубопроводів високого тиску 8 підводиться до соплових головок 30. Сопла діаметром 0,08...0,5 мм, розташовані в кожній з соплових головок 13 секцій 11 культиватора створюють горизонтальні струмені води (або розчину гербіциду) 15 з швидкістю більше 1000 м/с. Під час руху культиваторного агрегату долотоподібні лапи 10 заглиблюються на робочу глибину, обмежену опорно-копіювальними колесами 14. При цьому струмені води (або розчину гербіциду) 15, маючи високу кінетичну енергію, руйнують зв'язки між частками ґрунту, здійснюючи його різання з одночасним підрізанням коренів бур'янів. Додаткові ротаційні робочі органи 12, працюючи на встановлену глибину, здійснюють рихлення ґрунту та додатково руйнують зв'язки між його частками. Розчин гербіциду, потрапляючи в ґрунт підсилює ефективність знищення бур'янів. 5 Комп’ютерна верстка Г. Паяльніков 57037 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
