Сегментно-збірна конструкція

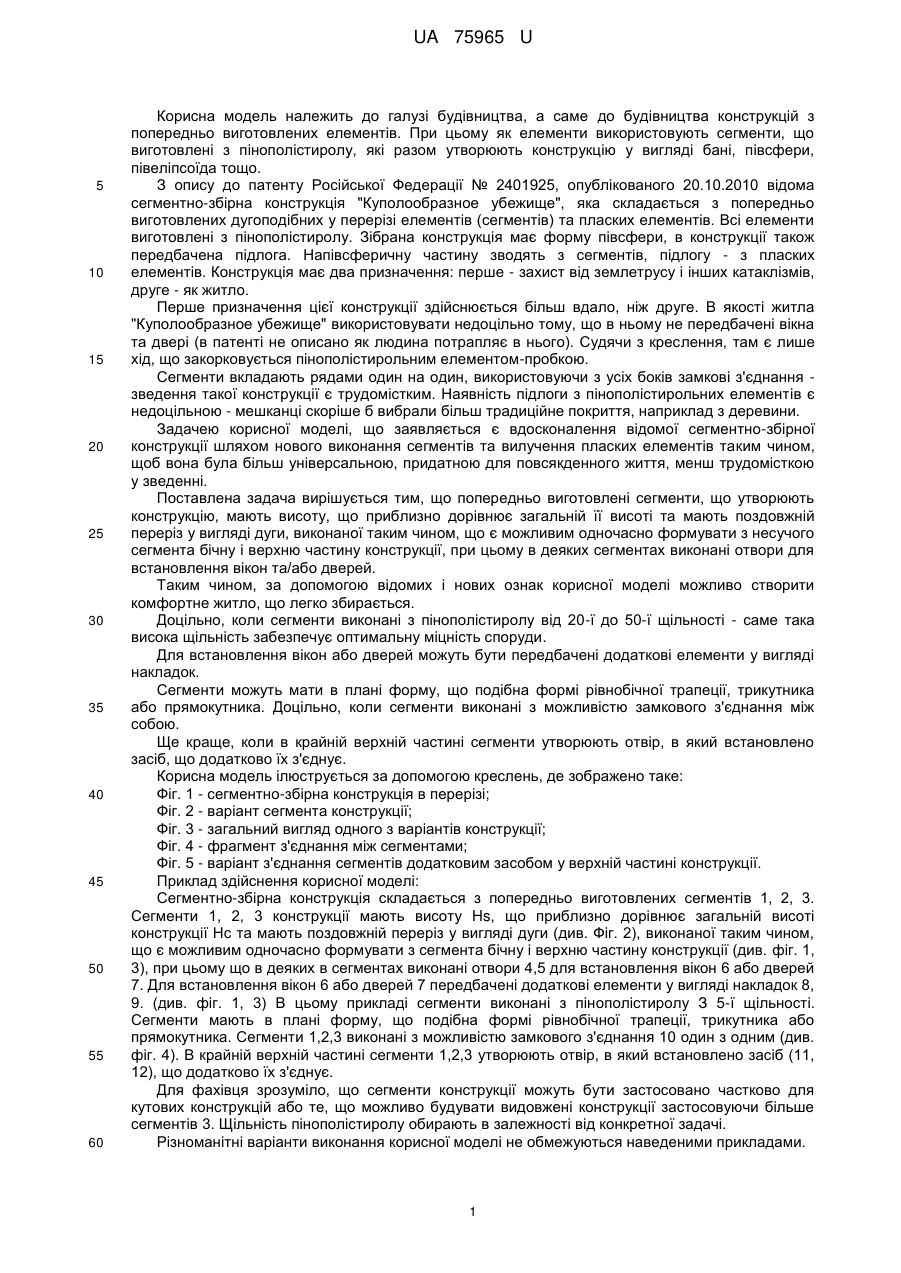

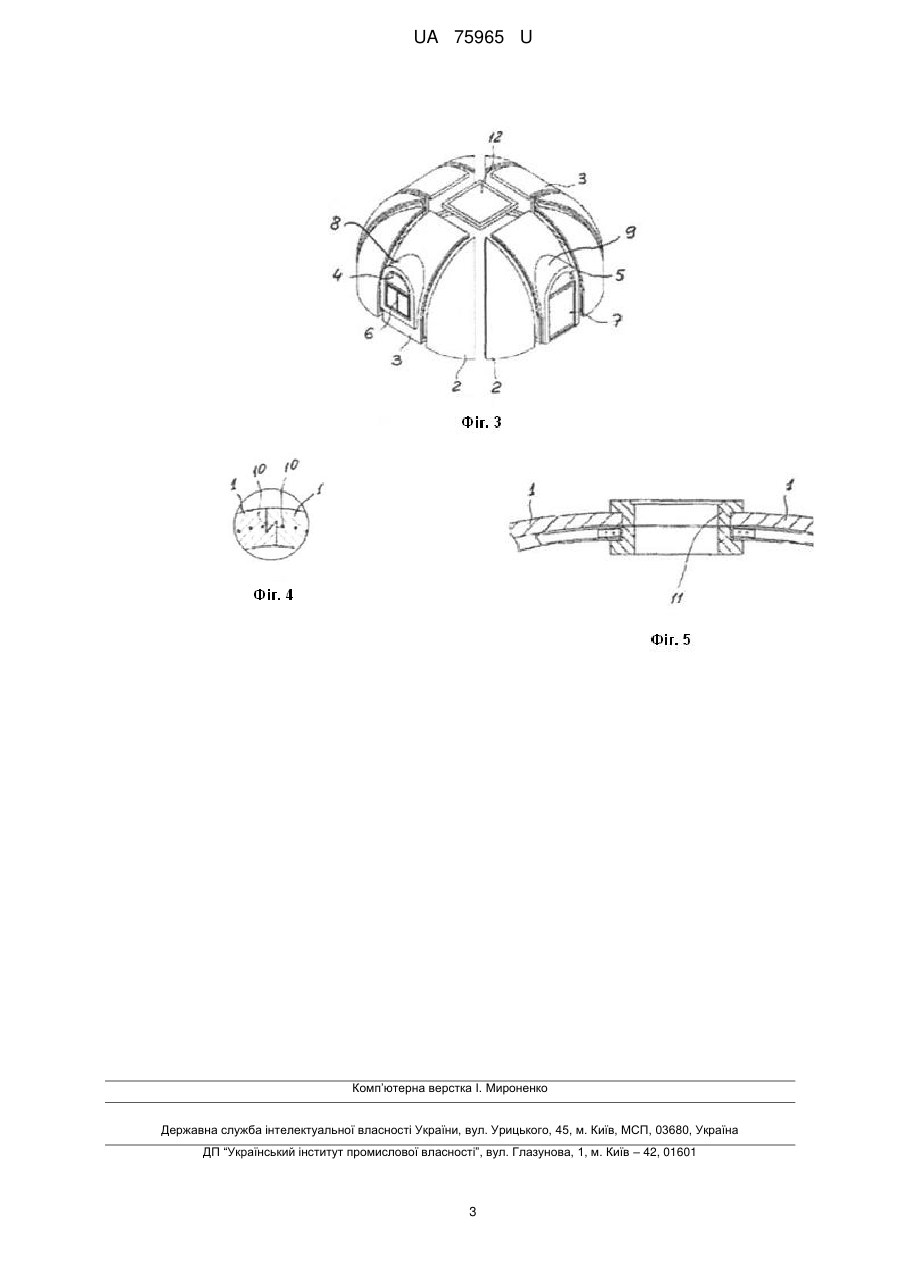

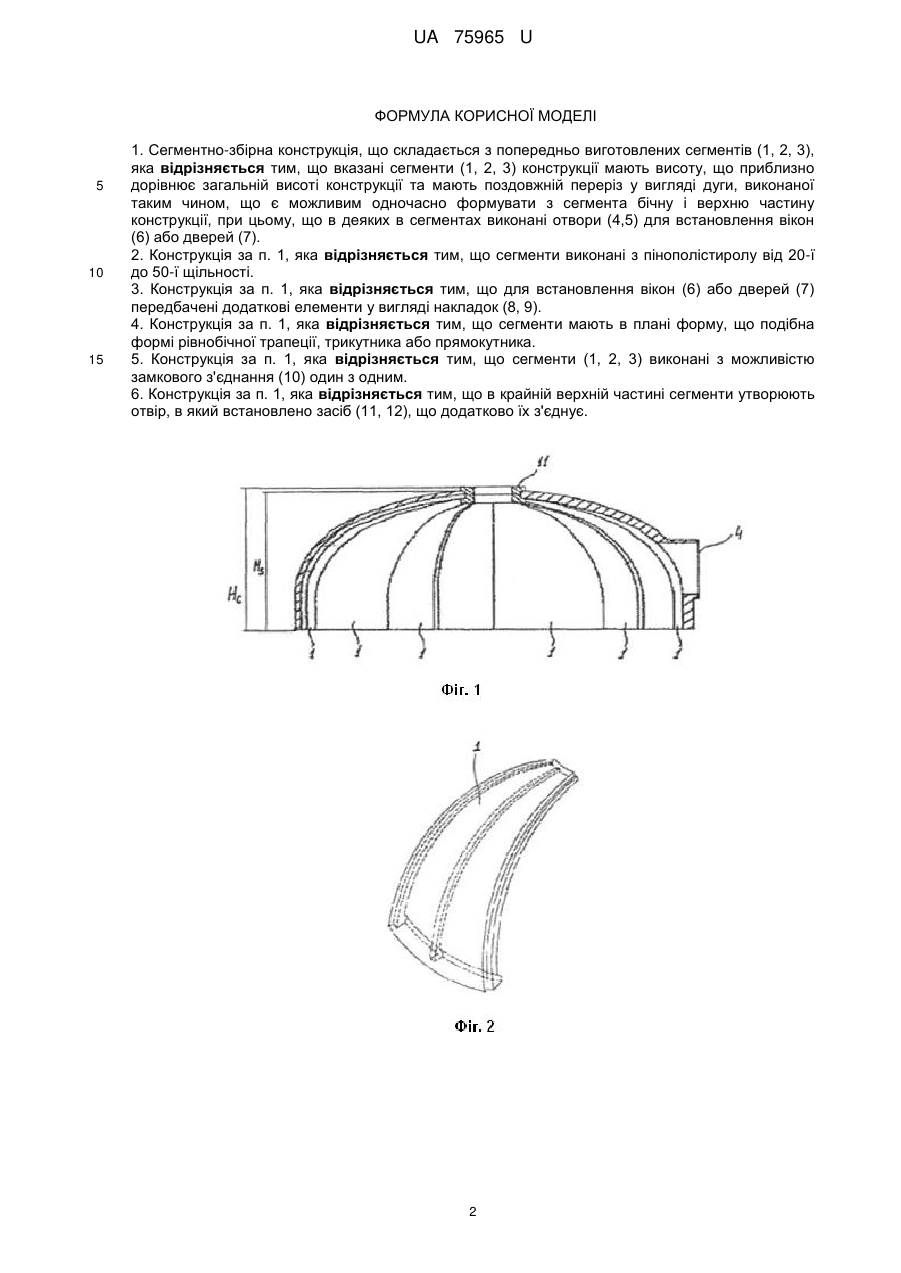

Реферат: Сегментно-збірна конструкція, що складається з попередньо виготовлених сегментів (1, 2, 3). Вказані сегменти (1, 2, 3) конструкції мають висоту, що приблизно дорівнює загальній висоті конструкції та мають поздовжній переріз у вигляді дуги, виконаної таким чином, що є можливим одночасно формувати з сегмента бічну і верхню частину конструкції, при цьому, що в деяких в сегментах виконані отвори (4,5) для встановлення вікон (6) або дверей (7). UA 75965 U (12) UA 75965 U UA 75965 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, а саме до будівництва конструкцій з попередньо виготовлених елементів. При цьому як елементи використовують сегменти, що виготовлені з пінополістиролу, які разом утворюють конструкцію у вигляді бані, півсфери, півеліпсоїда тощо. З опису до патенту Російської Федерації № 2401925, опублікованого 20.10.2010 відома сегментно-збірна конструкція "Куполообразное убежище", яка складається з попередньо виготовлених дугоподібних у перерізі елементів (сегментів) та пласких елементів. Всі елементи виготовлені з пінополістиролу. Зібрана конструкція має форму півсфери, в конструкції також передбачена підлога. Напівсферичну частину зводять з сегментів, підлогу - з пласких елементів. Конструкція має два призначення: перше - захист від землетрусу і інших катаклізмів, друге - як житло. Перше призначення цієї конструкції здійснюється більш вдало, ніж друге. В якості житла "Куполообразное убежище" використовувати недоцільно тому, що в ньому не передбачені вікна та двері (в патенті не описано як людина потрапляє в нього). Судячи з креслення, там є лише хід, що закорковується пінополістирольним елементом-пробкою. Сегменти вкладають рядами один на один, використовуючи з усіх боків замкові з'єднання зведення такої конструкції є трудомістким. Наявність підлоги з пінополістирольних елементів є недоцільною - мешканці скоріше б вибрали більш традиційне покриття, наприклад з деревини. Задачею корисної моделі, що заявляється є вдосконалення відомої сегментно-збірної конструкції шляхом нового виконання сегментів та вилучення пласких елементів таким чином, щоб вона була більш універсальною, придатною для повсякденного життя, менш трудомісткою у зведенні. Поставлена задача вирішується тим, що попередньо виготовлені сегменти, що утворюють конструкцію, мають висоту, що приблизно дорівнює загальній її висоті та мають поздовжній переріз у вигляді дуги, виконаної таким чином, що є можливим одночасно формувати з несучого сегмента бічну і верхню частину конструкції, при цьому в деяких сегментах виконані отвори для встановлення вікон та/або дверей. Таким чином, за допомогою відомих і нових ознак корисної моделі можливо створити комфортне житло, що легко збирається. Доцільно, коли сегменти виконані з пінополістиролу від 20-ї до 50-ї щільності - саме така висока щільність забезпечує оптимальну міцність споруди. Для встановлення вікон або дверей можуть бути передбачені додаткові елементи у вигляді накладок. Сегменти можуть мати в плані форму, що подібна формі рівнобічної трапеції, трикутника або прямокутника. Доцільно, коли сегменти виконані з можливістю замкового з'єднання між собою. Ще краще, коли в крайній верхній частині сегменти утворюють отвір, в який встановлено засіб, що додатково їх з'єднує. Корисна модель ілюструється за допомогою креслень, де зображено таке: Фіг. 1 - сегментно-збірна конструкція в перерізі; Фіг. 2 - варіант сегмента конструкції; Фіг. 3 - загальний вигляд одного з варіантів конструкції; Фіг. 4 - фрагмент з'єднання між сегментами; Фіг. 5 - варіант з'єднання сегментів додатковим засобом у верхній частині конструкції. Приклад здійснення корисної моделі: Сегментно-збірна конструкція складається з попередньо виготовлених сегментів 1, 2, 3. Сегменти 1, 2, 3 конструкції мають висоту Hs, що приблизно дорівнює загальній висоті конструкції Нс та мають поздовжній переріз у вигляді дуги (див. Фіг. 2), виконаної таким чином, що є можливим одночасно формувати з сегмента бічну і верхню частину конструкції (див. фіг. 1, 3), при цьому що в деяких в сегментах виконані отвори 4,5 для встановлення вікон 6 або дверей 7. Для встановлення вікон 6 або дверей 7 передбачені додаткові елементи у вигляді накладок 8, 9. (див. фіг. 1, 3) В цьому прикладі сегменти виконані з пінополістиролу З 5-ї щільності. Сегменти мають в плані форму, що подібна формі рівнобічної трапеції, трикутника або прямокутника. Сегменти 1,2,3 виконані з можливістю замкового з'єднання 10 один з одним (див. фіг. 4). В крайній верхній частині сегменти 1,2,3 утворюють отвір, в який встановлено засіб (11, 12), що додатково їх з'єднує. Для фахівця зрозуміло, що сегменти конструкції можуть бути застосовано частково для кутових конструкцій або те, що можливо будувати видовжені конструкції застосовуючи більше сегментів 3. Щільність пінополістиролу обирають в залежності від конкретної задачі. Різноманітні варіанти виконання корисної моделі не обмежуються наведеними прикладами. 1 UA 75965 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Сегментно-збірна конструкція, що складається з попередньо виготовлених сегментів (1, 2, 3), яка відрізняється тим, що вказані сегменти (1, 2, 3) конструкції мають висоту, що приблизно дорівнює загальній висоті конструкції та мають поздовжній переріз у вигляді дуги, виконаної таким чином, що є можливим одночасно формувати з сегмента бічну і верхню частину конструкції, при цьому, що в деяких в сегментах виконані отвори (4,5) для встановлення вікон (6) або дверей (7). 2. Конструкція за п. 1, яка відрізняється тим, що сегменти виконані з пінополістиролу від 20-ї до 50-ї щільності. 3. Конструкція за п. 1, яка відрізняється тим, що для встановлення вікон (6) або дверей (7) передбачені додаткові елементи у вигляді накладок (8, 9). 4. Конструкція за п. 1, яка відрізняється тим, що сегменти мають в плані форму, що подібна формі рівнобічної трапеції, трикутника або прямокутника. 5. Конструкція за п. 1, яка відрізняється тим, що сегменти (1, 2, 3) виконані з можливістю замкового з'єднання (10) один з одним. 6. Конструкція за п. 1, яка відрізняється тим, що в крайній верхній частині сегменти утворюють отвір, в який встановлено засіб (11, 12), що додатково їх з'єднує. 2 UA 75965 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
