Збірна будівельна конструкція

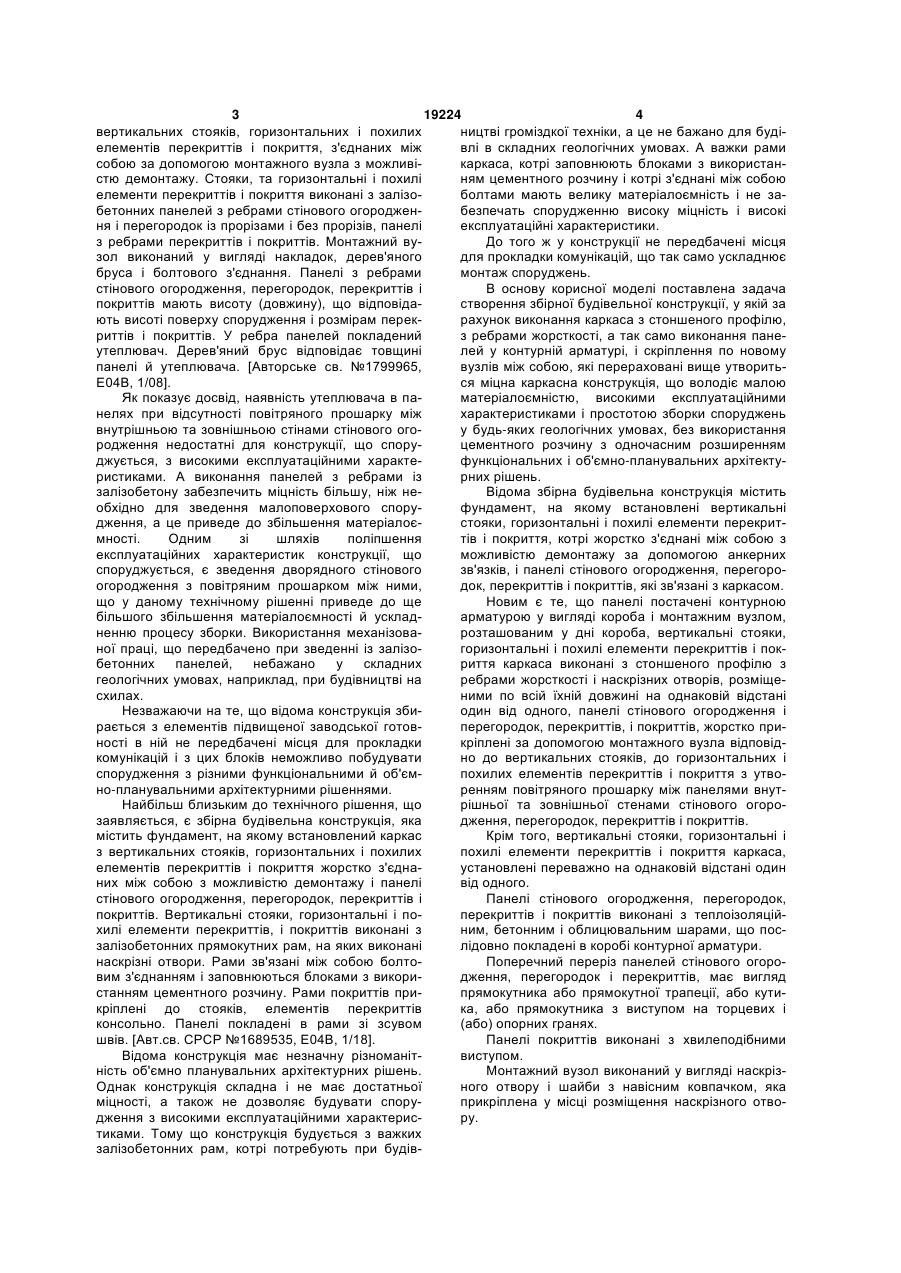

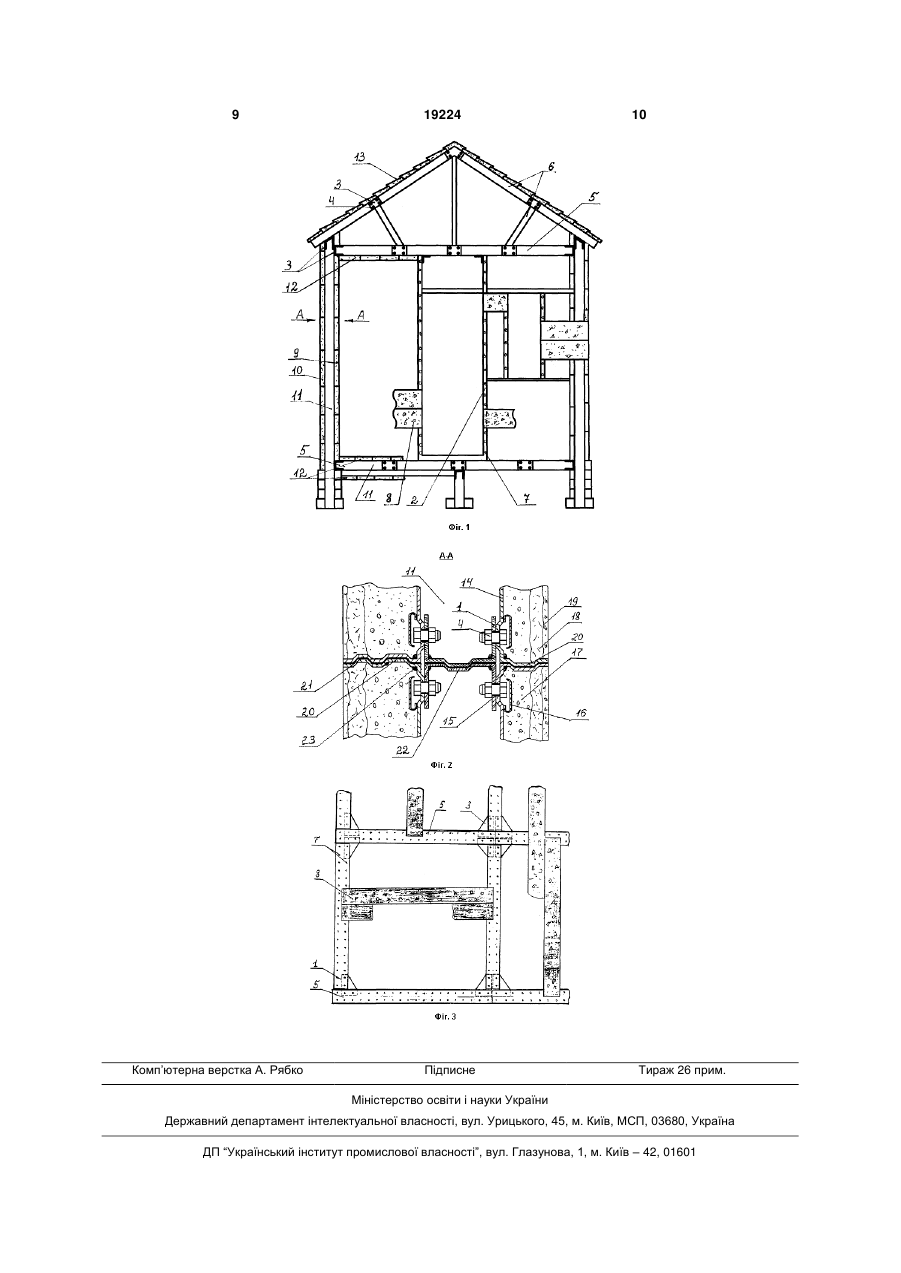

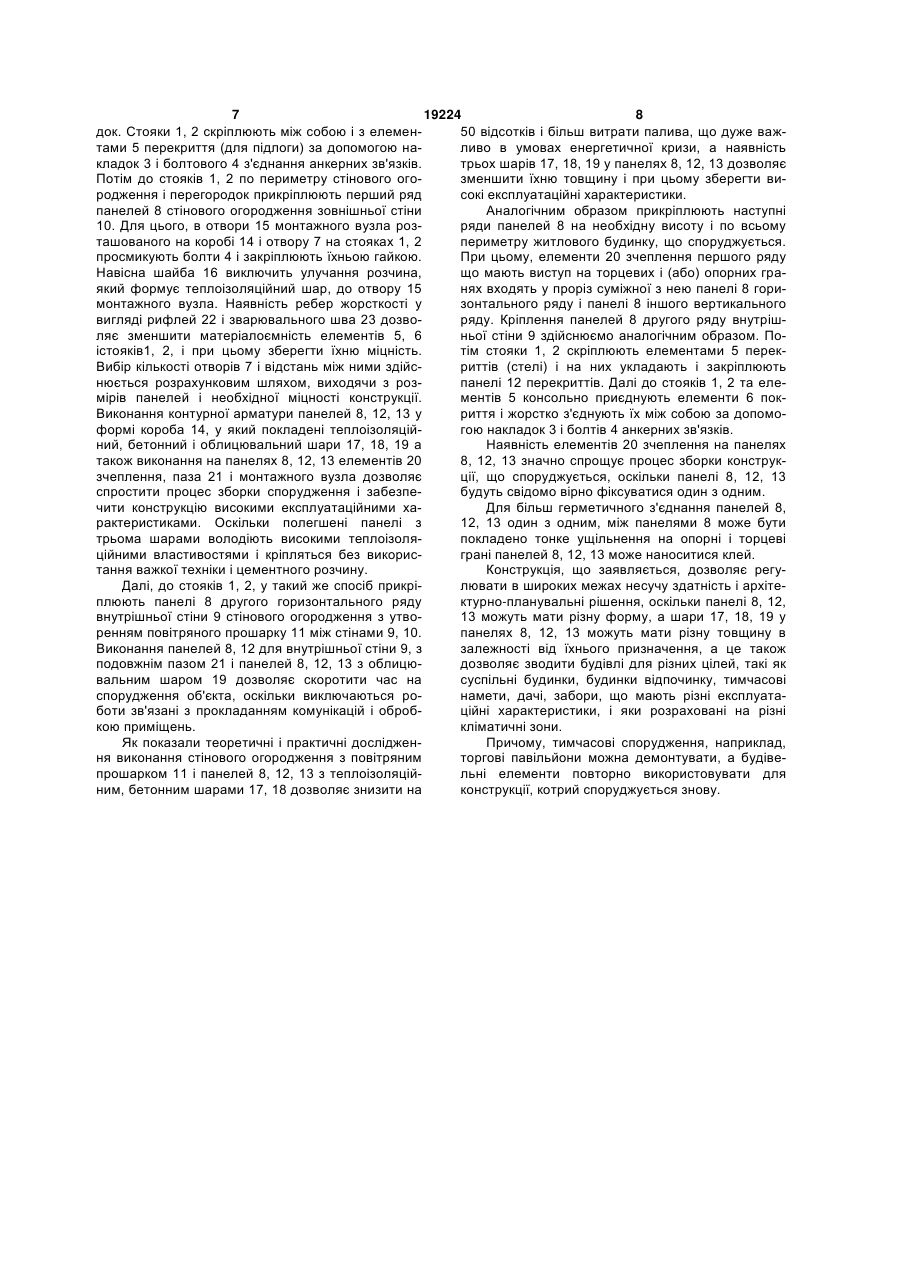

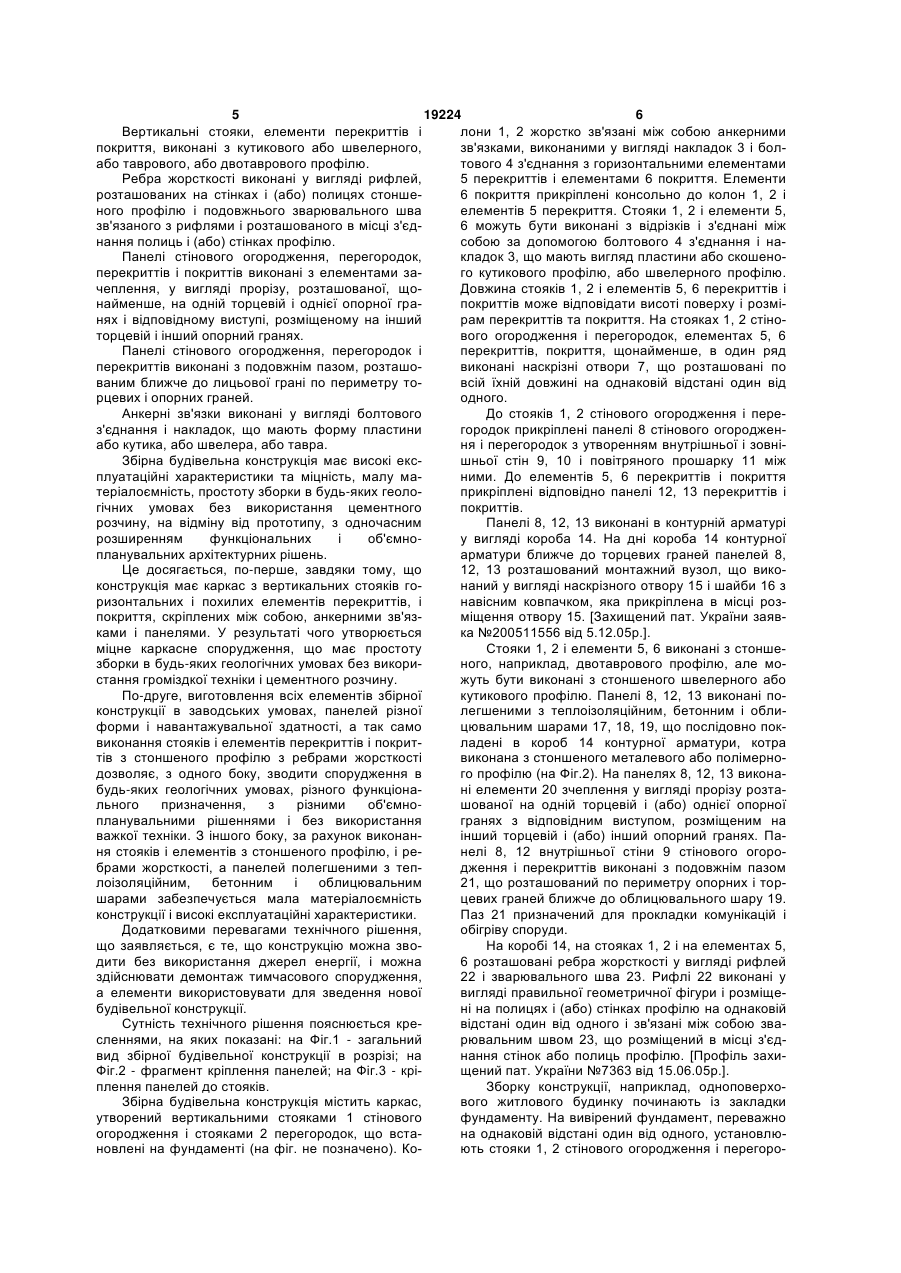

1. Збірна будівельна конструкція, що містить фундамент, на якому встановлений каркас з вертикальних стояків, горизонтальних і похилих елементів перекриттів і покриття, які з'єднані між собою за допомогою анкерних зв'язків з можливістю демонтажу, і панелі стінового огородження, перегородок, перекриттів і покритів, котрі зв'язані з каркасом, яка відрізняється тим, що панелі стінового огородження, перегородок, перекриттів і покритів оснащені контурною арматурою у вигляді короба і монтажним вузлом, який розміщений у дні короба, вертикальні стояки, горизонтальні і похилі елементи перекриттів і покриття каркаса виконані з стоншеного профілю, на якому виконані ребра жорсткості і наскрізні отвори, що розміщені по всій їхній довжині щонайменше в один ряд і на однаковій відстані один від одного, панелі стінового огородження, перегородок, перекриттів і покритів, прикріплені за допомогою монтажного вузла відповідно до вертикальних стояків, горизонтальних і похилих елементів перекриттів і покриття каркаса з утворенням повітряного прошарку між внутрішньою та зовнішньою стінами стінового огородження, перегородок, перекриттів і покритів. 2. Конструкція за п. 1, яка відрізняється тим, що вертикальні стояки, горизонтальні і похилі елементи перекриттів і покриття каркаса установлені переважно на однаковій відстані один від одного. 3. Конструкція за п. 1, яка відрізняється тим, що панелі стінового огородження, перегородок, перекриттів і покритів виконані з теплоізоляційним, бетонним і облицювальним шарами, що послідовно покладені в коробі контурної арматури. U 2 (19) 1 3 19224 4 вертикальних стояків, горизонтальних і похилих ництві громіздкої техніки, а це не бажано для будіелементів перекриттів і покриття, з'єднаних між влі в складних геологічних умовах. А важки рами собою за допомогою монтажного вузла з можливікаркаса, котрі заповнюють блоками з використанстю демонтажу. Стояки, та горизонтальні і похилі ням цементного розчину і котрі з'єднані між собою елементи перекриттів і покриття виконані з залізоболтами мають велику матеріалоємність і не забетонних панелей з ребрами стінового огородженбезпечать спорудженню високу міцність і високі ня і перегородок із прорізами і без прорізів, панелі експлуатаційні характеристики. з ребрами перекриттів і покриттів. Монтажний вуДо того ж у конструкції не передбачені місця зол виконаний у вигляді накладок, дерев'яного для прокладки комунікацій, що так само ускладнює бруса і болтового з'єднання. Панелі з ребрами монтаж споруджень. стінового огородження, перегородок, перекриттів і В основу корисної моделі поставлена задача покриттів мають висоту (довжину), що відповідастворення збірної будівельної конструкції, у якій за ють висоті поверху спорудження і розмірам перекрахунок виконання каркаса з стоншеного профілю, риттів і покриттів. У ребра панелей покладений з ребрами жорсткості, а так само виконання панеутеплювач. Дерев'яний брус відповідає товщині лей у контурній арматурі, і скріплення по новому панелі й утеплювача. [Авторське св. №1799965, вузлів між собою, які перераховані вище утворитьЕ04В, 1/08]. ся міцна каркасна конструкція, що володіє малою Як показує досвід, наявність утеплювача в паматеріалоємністю, високими експлуатаційними нелях при відсутності повітряного прошарку між характеристиками і простотою зборки споруджень внутрішньою та зовнішньою стінами стінового огоу будь-яких геологічних умовах, без використання родження недостатні для конструкції, що споруцементного розчину з одночасним розширенням джується, з високими експлуатаційними характефункціональних і об'ємно-планувальних архітектуристиками. А виконання панелей з ребрами із рних рішень. залізобетону забезпечить міцність більшу, ніж неВідома збірна будівельна конструкція містить обхідно для зведення малоповерхового споруфундамент, на якому встановлені вертикальні дження, а це приведе до збільшення матеріалоєстояки, горизонтальні і похилі елементи перекритмності. Одним зі шляхів поліпшення тів і покриття, котрі жорстко з'єднані між собою з експлуатаційних характеристик конструкції, що можливістю демонтажу за допомогою анкерних споруджується, є зведення дворядного стінового зв'язків, і панелі стінового огородження, перегороогородження з повітряним прошарком між ними, док, перекриттів і покриттів, які зв'язані з каркасом. що у даному технічному рішенні приведе до ще Новим є те, що панелі постачені контурною більшого збільшення матеріалоємності й ускладарматурою у вигляді короба і монтажним вузлом, ненню процесу зборки. Використання механізоварозташованим у дні короба, вертикальні стояки, ної праці, що передбачено при зведенні із залізогоризонтальні і похилі елементи перекриттів і покбетонних панелей, небажано у складних риття каркаса виконані з стоншеного профілю з геологічних умовах, наприклад, при будівництві на ребрами жорсткості і наскрізних отворів, розміщесхилах. ними по всій їхній довжині на однаковій відстані Незважаючи на те, що відома конструкція збиодин від одного, панелі стінового огородження і рається з елементів підвищеної заводської готовперегородок, перекриттів, і покриттів, жорстко приності в ній не передбачені місця для прокладки кріплені за допомогою монтажного вузла відповідкомунікацій і з цих блоків неможливо побудувати но до вертикальних стояків, до горизонтальних і спорудження з різними функціональними й об'ємпохилих елементів перекриттів і покриття з утвоно-планувальними архітектурними рішеннями. ренням повітряного прошарку між панелями внутНайбільш близьким до технічного рішення, що рішньої та зовнішньої стенами стінового огорозаявляється, є збірна будівельна конструкція, яка дження, перегородок, перекриттів і покриттів. містить фундамент, на якому встановлений каркас Крім того, вертикальні стояки, горизонтальні і з вертикальних стояків, горизонтальних і похилих похилі елементи перекриттів і покриття каркаса, елементів перекриттів і покриття жорстко з'єднаустановлені переважно на однаковій відстані один них між собою з можливістю демонтажу і панелі від одного. стінового огородження, перегородок, перекриттів і Панелі стінового огородження, перегородок, покриттів. Вертикальні стояки, горизонтальні і поперекриттів і покриттів виконані з теплоізоляційхилі елементи перекриттів, і покриттів виконані з ним, бетонним і облицювальним шарами, що посзалізобетонних прямокутних рам, на яких виконані лідовно покладені в коробі контурної арматури. наскрізні отвори. Рами зв'язані між собою болтоПоперечний переріз панелей стінового огоровим з'єднанням і заповнюються блоками з викоридження, перегородок і перекриттів, має вигляд станням цементного розчину. Рами покриттів припрямокутника або прямокутної трапеції, або кутикріплені до стояків, елементів перекриттів ка, або прямокутника з виступом на торцевих і консольно. Панелі покладені в рами зі зсувом (або) опорних гранях. швів. [Авт.св. СРСР №1689535, Е04В, 1/18]. Панелі покриттів виконані з хвилеподібними Відома конструкція має незначну різноманітвиступом. ність об'ємно планувальних архітектурних рішень. Монтажний вузол виконаний у вигляді наскрізОднак конструкція складна і не має достатньої ного отвору і шайби з навісним ковпачком, яка міцності, а також не дозволяє будувати споруприкріплена у місці розміщення наскрізного отводження з високими експлуатаційними характерисру. тиками. Тому що конструкція будується з важких залізобетонних рам, котрі потребують при будів 5 19224 6 Вертикальні стояки, елементи перекриттів і лони 1, 2 жорстко зв'язані між собою анкерними покриття, виконані з кутикового або швелерного, зв'язками, виконаними у вигляді накладок 3 і болабо таврового, або двотаврового профілю. тового 4 з'єднання з горизонтальними елементами Ребра жорсткості виконані у вигляді рифлей, 5 перекриттів і елементами 6 покриття. Елементи розташованих на стінках і (або) полицях стонше6 покриття прикріплені консольно до колон 1, 2 і ного профілю і подовжнього зварювального шва елементів 5 перекриття. Стояки 1, 2 і елементи 5, зв'язаного з рифлями і розташованого в місці з'єд6 можуть бути виконані з відрізків і з'єднані між нання полиць і (або) стінках профілю. собою за допомогою болтового 4 з'єднання і наПанелі стінового огородження, перегородок, кладок 3, що мають вигляд пластини або скошеноперекриттів і покриттів виконані з елементами заго кутикового профілю, або швелерного профілю. чеплення, у вигляді прорізу, розташованої, щоДовжина стояків 1, 2 і елементів 5, 6 перекриттів і найменше, на одній торцевій і однієї опорної грапокриттів може відповідати висоті поверху і розмінях і відповідному виступі, розміщеному на інший рам перекриттів та покриття. На стояках 1, 2 стіноторцевій і інший опорний гранях. вого огородження і перегородок, елементах 5, 6 Панелі стінового огородження, перегородок і перекриттів, покриття, щонайменше, в один ряд перекриттів виконані з подовжнім пазом, розташовиконані наскрізні отвори 7, що розташовані по ваним ближче до лицьової грані по периметру товсій їхній довжині на однаковій відстані один від рцевих і опорних граней. одного. Анкерні зв'язки виконані у вигляді болтового До стояків 1, 2 стінового огородження і перез'єднання і накладок, що мають форму пластини городок прикріплені панелі 8 стінового огородженабо кутика, або швелера, або тавра. ня і перегородок з утворенням внутрішньої і зовніЗбірна будівельна конструкція має високі ексшньої стін 9, 10 і повітряного прошарку 11 між плуатаційні характеристики та міцність, малу маними. До елементів 5, 6 перекриттів і покриття теріалоємність, простоту зборки в будь-яких геолоприкріплені відповідно панелі 12, 13 перекриттів і гічних умовах без використання цементного покриттів. розчину, на відміну від прототипу, з одночасним Панелі 8, 12, 13 виконані в контурній арматурі розширенням функціональних і об'ємноу вигляді короба 14. На дні короба 14 контурної планувальних архітектурних рішень. арматури ближче до торцевих граней панелей 8, Це досягається, по-перше, завдяки тому, що 12, 13 розташований монтажний вузол, що викоконструкція має каркас з вертикальних стояків гонаний у вигляді наскрізного отвору 15 і шайби 16 з ризонтальних і похилих елементів перекриттів, і навісним ковпачком, яка прикріплена в місці розпокриття, скріплених між собою, анкерними зв'язміщення отвору 15. [Захищений пат. України заявками і панелями. У результаті чого утворюється ка №200511556 від 5.12.05р.]. міцне каркасне спорудження, що має простоту Стояки 1, 2 і елементи 5, 6 виконані з стоншезборки в будь-яких геологічних умовах без викориного, наприклад, двотаврового профілю, але мостання громіздкої техніки і цементного розчину. жуть бути виконані з стоншеного швелерного або По-друге, виготовлення всіх елементів збірної кутикового профілю. Панелі 8, 12, 13 виконані поконструкції в заводських умовах, панелей різної легшеними з теплоізоляційним, бетонним і облиформи і навантажувальної здатності, а так само цювальним шарами 17, 18, 19, що послідовно поквиконання стояків і елементів перекриттів і покритладені в короб 14 контурної арматури, котра тів з стоншеного профілю з ребрами жорсткості виконана з стоншеного металевого або полімернодозволяє, з одного боку, зводити спорудження в го профілю (на Фіг.2). На панелях 8, 12, 13 виконабудь-яких геологічних умовах, різного функціонані елементи 20 зчеплення у вигляді прорізу розтального призначення, з різними об'ємношованої на одній торцевій і (або) однієї опорної планувальними рішеннями і без використання гранях з відповідним виступом, розміщеним на важкої техніки. З іншого боку, за рахунок виконанінший торцевій і (або) інший опорний гранях. Паня стояків і елементів з стоншеного профілю, і ренелі 8, 12 внутрішньої стіни 9 стінового огоробрами жорсткості, а панелей полегшеними з тепдження і перекриттів виконані з подовжнім пазом лоізоляційним, бетонним і облицювальним 21, що розташований по периметру опорних і торшарами забезпечується мала матеріалоємність цевих граней ближче до облицювального шару 19. конструкції і високі експлуатаційні характеристики. Паз 21 призначений для прокладки комунікацій і Додатковими перевагами технічного рішення, обігріву споруди. що заявляється, є те, що конструкцію можна звоНа коробі 14, на стояках 1, 2 і на елементах 5, дити без використання джерел енергії, і можна 6 розташовані ребра жорсткості у вигляді рифлей здійснювати демонтаж тимчасового спорудження, 22 і зварювального шва 23. Рифлі 22 виконані у а елементи використовувати для зведення нової вигляді правильної геометричної фігури і розміщебудівельної конструкції. ні на полицях і (або) стінках профілю на однаковій Сутність технічного рішення пояснюється кревідстані один від одного і зв'язані між собою звасленнями, на яких показані: на Фіг.1 - загальний рювальним швом 23, що розміщений в місці з'єдвид збірної будівельної конструкції в розрізі; на нання стінок або полиць профілю. [Профіль захиФіг.2 - фрагмент кріплення панелей; на Фіг.3 - кріщений пат. України №7363 від 15.06.05p.]. плення панелей до стояків. Зборку конструкції, наприклад, одноповерхоЗбірна будівельна конструкція містить каркас, вого житлового будинку починають із закладки утворений вертикальними стояками 1 стінового фундаменту. На вивірений фундамент, переважно огородження і стояками 2 перегородок, що встана однаковій відстані один від одного, установлюновлені на фундаменті (на фіг. не позначено). Коють стояки 1, 2 стінового огородження і перегоро 7 19224 8 док. Стояки 1, 2 скріплюють між собою і з елемен50 відсотків і більш витрати палива, що дуже важтами 5 перекриття (для підлоги) за допомогою наливо в умовах енергетичної кризи, а наявність кладок 3 і болтового 4 з'єднання анкерних зв'язків. трьох шарів 17, 18, 19 у панелях 8, 12, 13 дозволяє Потім до стояків 1, 2 по периметру стінового огозменшити їхню товщину і при цьому зберегти виродження і перегородок прикріплюють перший ряд сокі експлуатаційні характеристики. панелей 8 стінового огородження зовнішньої стіни Аналогічним образом прикріплюють наступні 10. Для цього, в отвори 15 монтажного вузла розряди панелей 8 на необхідну висоту і по всьому ташованого на коробі 14 і отвору 7 на стояках 1, 2 периметру житлового будинку, що споруджується. просмикують болти 4 і закріплюють їхньою гайкою. При цьому, елементи 20 зчеплення першого ряду Навісна шайба 16 виключить улучання розчина, що мають виступ на торцевих і (або) опорних граякий формує теплоізоляційний шар, до отвору 15 нях входять у проріз суміжної з нею панелі 8 горимонтажного вузла. Наявність ребер жорсткості у зонтального ряду і панелі 8 іншого вертикального вигляді рифлей 22 і зварювального шва 23 дозворяду. Кріплення панелей 8 другого ряду внутрішляє зменшити матеріалоємність елементів 5, 6 ньої стіни 9 здійснюємо аналогічним образом. Поістояків1, 2, і при цьому зберегти їхню міцність. тім стояки 1, 2 скріплюють елементами 5 перекВибір кількості отворів 7 і відстань між ними здійсриттів (стелі) і на них укладають і закріплюють нюється розрахунковим шляхом, виходячи з розпанелі 12 перекриттів. Далі до стояків 1, 2 та елемірів панелей і необхідної міцності конструкції. ментів 5 консольно приєднують елементи 6 покВиконання контурної арматури панелей 8, 12, 13 у риття і жорстко з'єднують їх між собою за допомоформі короба 14, у який покладені теплоізоляційгою накладок 3 і болтів 4 анкерних зв'язків. ний, бетонний і облицювальний шари 17, 18, 19 а Наявність елементів 20 зчеплення на панелях також виконання на панелях 8, 12, 13 елементів 20 8, 12, 13 значно спрощує процес зборки конструкзчеплення, паза 21 і монтажного вузла дозволяє ції, що споруджується, оскільки панелі 8, 12, 13 спростити процес зборки спорудження і забезпебудуть свідомо вірно фіксуватися один з одним. чити конструкцію високими експлуатаційними хаДля більш герметичного з'єднання панелей 8, рактеристиками. Оскільки полегшені панелі з 12, 13 один з одним, між панелями 8 може бути трьома шарами володіють високими теплоізоляпокладено тонке ущільнення на опорні і торцеві ційними властивостями і кріпляться без викорисграні панелей 8, 12, 13 може наноситися клей. тання важкої техніки і цементного розчину. Конструкція, що заявляється, дозволяє регуДалі, до стояків 1, 2, у такий же спосіб прикрілювати в широких межах несучу здатність і архітеплюють панелі 8 другого горизонтального ряду ктурно-планувальні рішення, оскільки панелі 8, 12, внутрішньої стіни 9 стінового огородження з утво13 можуть мати різну форму, а шари 17, 18, 19 у ренням повітряного прошарку 11 між стінами 9, 10. панелях 8, 12, 13 можуть мати різну товщину в Виконання панелей 8, 12 для внутрішньої стіни 9, з залежності від їхнього призначення, а це також подовжнім пазом 21 і панелей 8, 12, 13 з облицюдозволяє зводити будівлі для різних цілей, такі як вальним шаром 19 дозволяє скоротити час на суспільні будинки, будинки відпочинку, тимчасові спорудження об'єкта, оскільки виключаються ронамети, дачі, забори, що мають різні експлуатаботи зв'язані з прокладанням комунікацій і обробційні характеристики, і яки розраховані на різні кою приміщень. кліматичні зони. Як показали теоретичні і практичні дослідженПричому, тимчасові спорудження, наприклад, ня виконання стінового огородження з повітряним торгові павільйони можна демонтувати, а будівепрошарком 11 і панелей 8, 12, 13 з теплоізоляційльні елементи повторно використовувати для ним, бетонним шарами 17, 18 дозволяє знизити на конструкції, котрий споруджується знову. 9 Комп’ютерна верстка А. Рябко 19224 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
