Куля

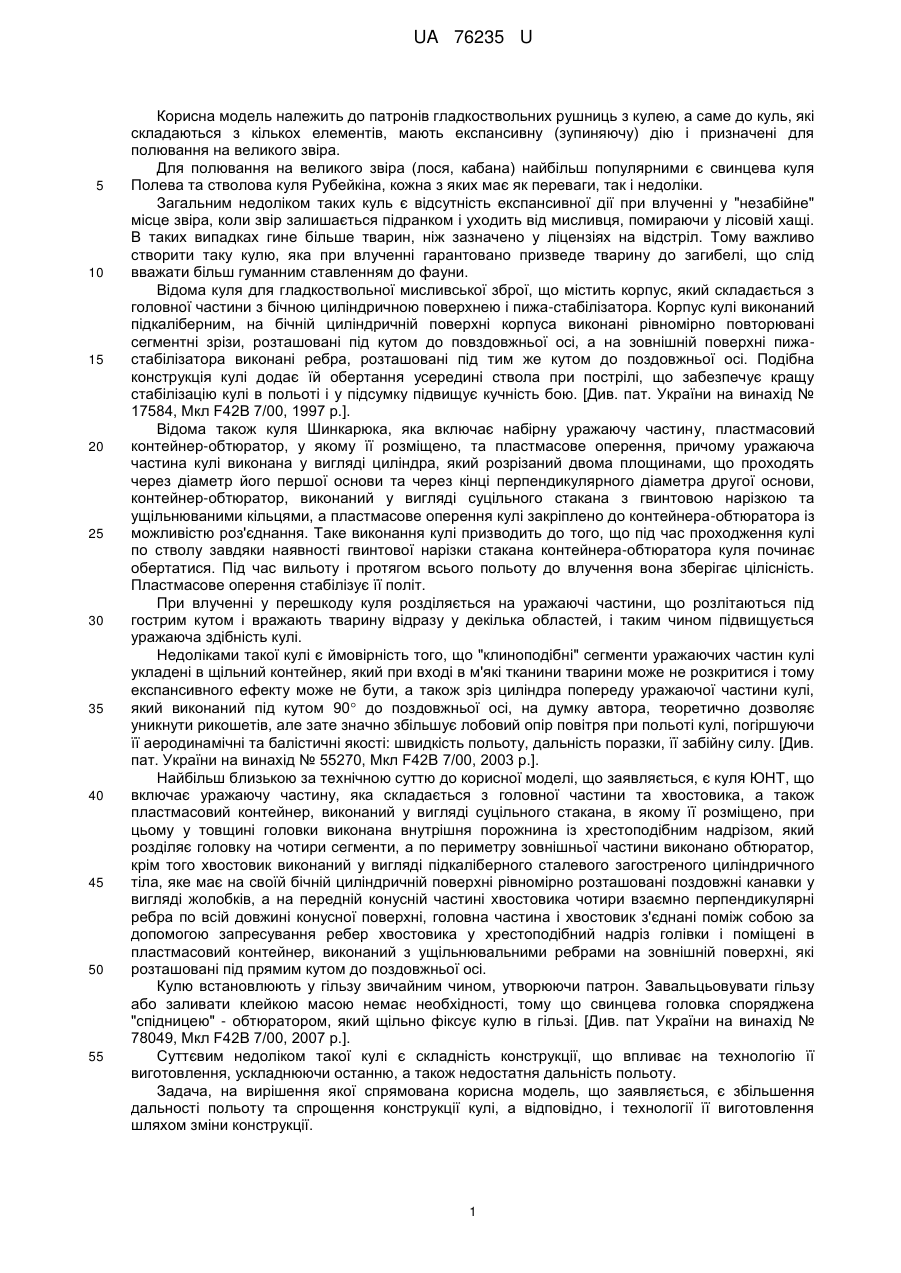

Реферат: UA 76235 U UA 76235 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до патронів гладкоствольних рушниць з кулею, а саме до куль, які складаються з кількох елементів, мають експансивну (зупиняючу) дію і призначені для полювання на великого звіра. Для полювання на великого звіра (лося, кабана) найбільш популярними є свинцева куля Полева та стволова куля Рубейкіна, кожна з яких має як переваги, так і недоліки. Загальним недоліком таких куль є відсутність експансивної дії при влученні у "незабійне" місце звіра, коли звір залишається підранком і уходить від мисливця, помираючи у лісовій хащі. В таких випадках гине більше тварин, ніж зазначено у ліцензіях на відстріл. Тому важливо створити таку кулю, яка при влученні гарантовано призведе тварину до загибелі, що слід вважати більш гуманним ставленням до фауни. Відома куля для гладкоствольної мисливської зброї, що містить корпус, який складається з головної частини з бічною циліндричною поверхнею і пижа-стабілізатора. Корпус кулі виконаний підкаліберним, на бічній циліндричній поверхні корпуса виконані рівномірно повторювані сегментні зрізи, розташовані під кутом до повздовжньої осі, а на зовнішній поверхні пижастабілізатора виконані ребра, розташовані під тим же кутом до поздовжньої осі. Подібна конструкція кулі додає їй обертання усередині ствола при пострілі, що забезпечує кращу стабілізацію кулі в польоті і у підсумку підвищує кучність бою. [Див. пат. України на винахід № 17584, Мкл F42B 7/00, 1997 р.]. Відома також куля Шинкарюка, яка включає набірну уражаючу частину, пластмасовий контейнер-обтюратор, у якому її розміщено, та пластмасове оперення, причому уражаюча частина кулі виконана у вигляді циліндра, який розрізаний двома площинами, що проходять через діаметр його першої основи та через кінці перпендикулярного діаметра другої основи, контейнер-обтюратор, виконаний у вигляді суцільного стакана з гвинтовою нарізкою та ущільнюваними кільцями, а пластмасове оперення кулі закріплено до контейнера-обтюратора із можливістю роз'єднання. Таке виконання кулі призводить до того, що під час проходження кулі по стволу завдяки наявності гвинтової нарізки стакана контейнера-обтюратора куля починає обертатися. Під час вильоту і протягом всього польоту до влучення вона зберігає цілісність. Пластмасове оперення стабілізує її політ. При влученні у перешкоду куля розділяється на уражаючі частини, що розлітаються під гострим кутом і вражають тварину відразу у декілька областей, і таким чином підвищується уражаюча здібність кулі. Недоліками такої кулі є ймовірність того, що "клиноподібні" сегменти уражаючих частин кулі укладені в щільний контейнер, який при вході в м'які тканини тварини може не розкритися і тому експансивного ефекту може не бути, а також зріз циліндра попереду уражаючої частини кулі, який виконаний під кутом 90 до поздовжньої осі, на думку автора, теоретично дозволяє уникнути рикошетів, але зате значно збільшує лобовий опір повітря при польоті кулі, погіршуючи її аеродинамічні та балістичні якості: швидкість польоту, дальність поразки, її забійну силу. [Див. пат. України на винахід № 55270, Мкл F42B 7/00, 2003 p.]. Найбільш близькою за технічною суттю до корисної моделі, що заявляється, є куля ЮНТ, що включає уражаючу частину, яка складається з головної частини та хвостовика, а також пластмасовий контейнер, виконаний у вигляді суцільного стакана, в якому її розміщено, при цьому у товщині головки виконана внутрішня порожнина із хрестоподібним надрізом, який розділяє головку на чотири сегменти, а по периметру зовнішньої частини виконано обтюратор, крім того хвостовик виконаний у вигляді підкаліберного сталевого загостреного циліндричного тіла, яке має на своїй бічній циліндричній поверхні рівномірно розташовані поздовжні канавки у вигляді жолобків, а на передній конусній частині хвостовика чотири взаємно перпендикулярні ребра по всій довжині конусної поверхні, головна частина і хвостовик з'єднані поміж собою за допомогою запресування ребер хвостовика у хрестоподібний надріз голівки і поміщені в пластмасовий контейнер, виконаний з ущільнювальними ребрами на зовнішній поверхні, які розташовані під прямим кутом до поздовжньої осі. Кулю встановлюють у гільзу звичайним чином, утворюючи патрон. Завальцьовувати гільзу або заливати клейкою масою немає необхідності, тому що свинцева головка споряджена "спідницею" - обтюратором, який щільно фіксує кулю в гільзі. [Див. пат України на винахід № 78049, Мкл F42B 7/00, 2007 p.]. Суттєвим недоліком такої куліє складність конструкції, що впливає на технологію її виготовлення, ускладнюючи останню, а також недостатня дальність польоту. Задача, на вирішення якої спрямована корисна модель, що заявляється, є збільшення дальності польоту та спрощення конструкції кулі, а відповідно, і технології її виготовлення шляхом зміни конструкції. 1 UA 76235 U 5 10 15 20 25 Поставлена задача вирішується таким чином. У відомій кулі, що містить виконану у вигляді конусоподібної металевої головки уражаючу частину та хвостовик, згідно з корисною моделлю, що заявляється, в уражаючій частині кулі виконані кільцеві проточки, в які запресовані ущільнювальні кільця, при цьому ущільнювальні кільця розташовані на розрахунковій відстані одне від одного перпендикулярно поздовжній осі кулі. Крім того, ущільнювальні кільця виконані жолобчастої у поперечному перерізі форми, а хвостовик кулі оснащений стабілізаторами переважно гвинтоподібної форми. На кресленнях, що додаються, схематично представлена куля, що заявляється. На фіг. 1 куля, хвостовик якої оснащений стабілізаторами гвинтоподібної форми, на фіг. 2 - куля, яка розміщена всередині гільзи. Куля, що заявляється, містить головну частину, виконану у вигляді металевої, переважно свинцевої головки 1, у бічну поверхню якої запресовані жолобчасті ущільнювальні кільця 2, які розташовані на відстані одне від одного. Для кожного калібру кулі відстань між ребрами розраховують як і їхню кількість. Уражаюча частина кулі жорстко з'єднана із хвостовиком 3, наприклад, шляхом запресовки. Хвостовик 3 кулі оснащений стабілізаторами 4, які виконані гвинтоподібної форми (або прямокутної). Жолобчасті ущільнювальні кільця 2 на головці 1 кулі розташовані перпендикулярно поздовжньої центральної геометричної осі кулі. У момент пострілу куля, яка рухається у каналі ствола рушниці, не деформується навіть в разі виконання її головної частини з свинцю, тому що оснащена ущільнювальними кільцями 2, а за рахунок жолобчастої форми ущільнювальних кілець 2, що запресовані у головну частину, ці ущільнювальні кільця під дією потоків газу "підтягують" кулю при русі по стволу та одночасно центрують кулю у стволі, тому що розташовані перпендикулярно центральній осі. Завдяки саме такій конструкції збільшується дальність польоту та виключається деформація хвостовика кулі. В разі виконання стабілізаторів 4 гвинтоподібної форми, куля під час руху обертається навколо поздовжньої осі, що сприяє прицільності та стабілізує напрямок руху кулі у польоті після виходу її із ствола рушниці. Випробування кулі такої конструкції підтвердили її високі експлуатаційні характеристики, велику зупиняючу дію та безпеку для мисливця при користуванні. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 1. Куля, що містить виконану у вигляді конусоподібної металевої головки уражаючу частину та хвостовик, яка відрізняється тим, що в уражаючій частині кулі виконані кільцеві проточки, в які запресовані ущільнювальні кільця, при цьому ущільнювальні кільця розташовані на розрахунковій відстані одне від одного перпендикулярно поздовжній осі кулі. 2. Куля за п. 1, яка відрізняється тим, що ущільнювальні кільця виконані жолобчастої у поперечному перерізі форми, а хвостовик кулі оснащений стабілізаторами переважно гвинтоподібної форми. 2 UA 76235 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
