Корпус лічильника електричної енергії

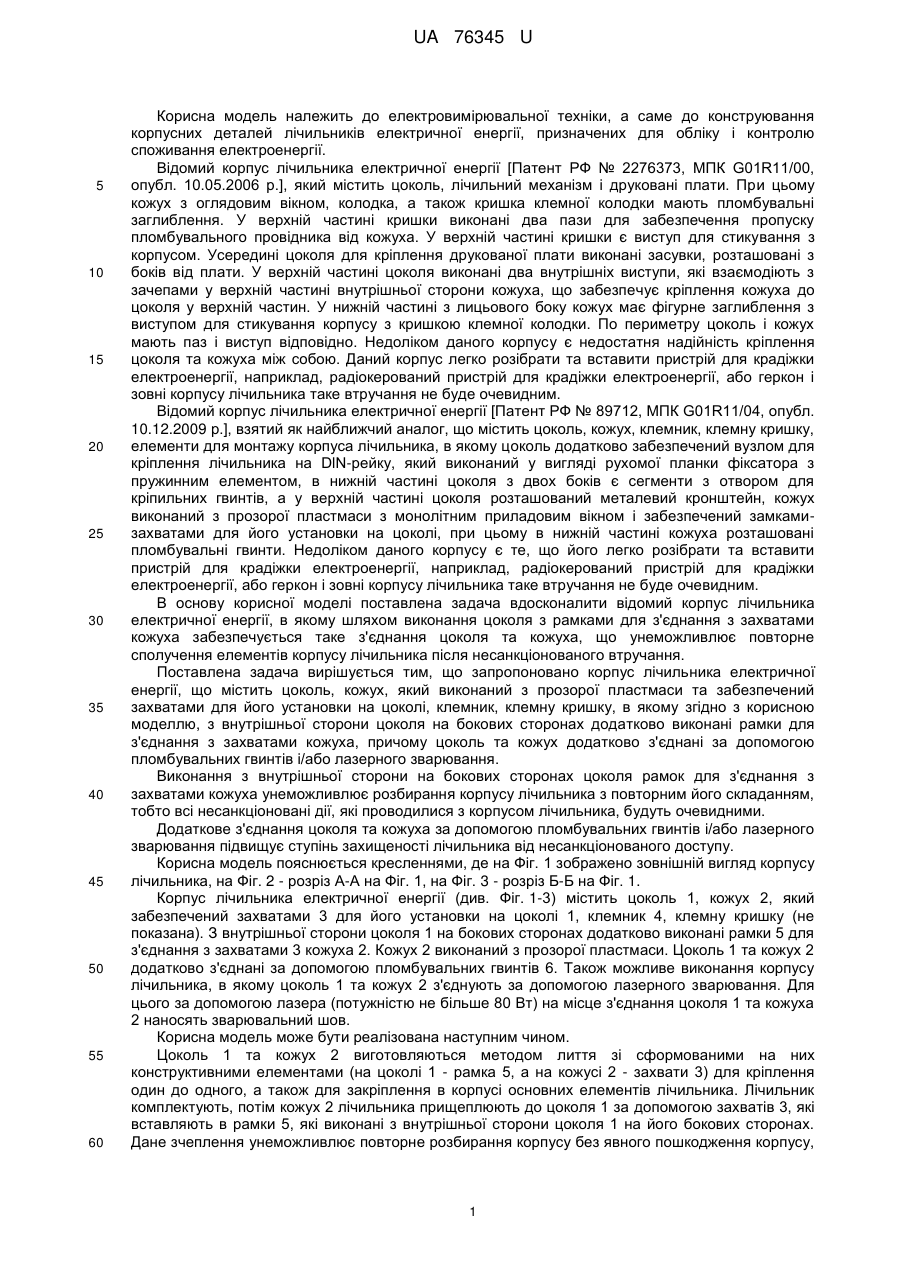

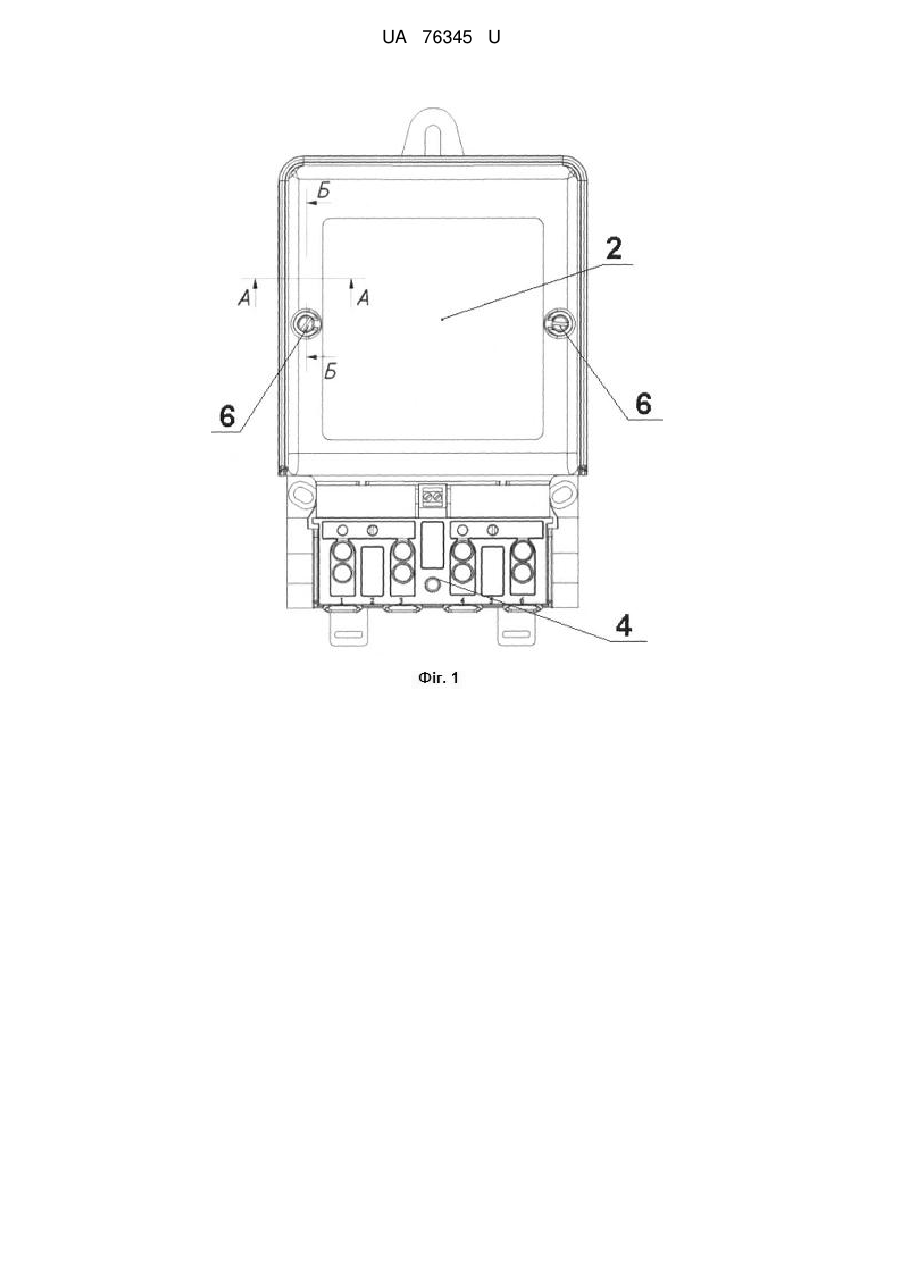

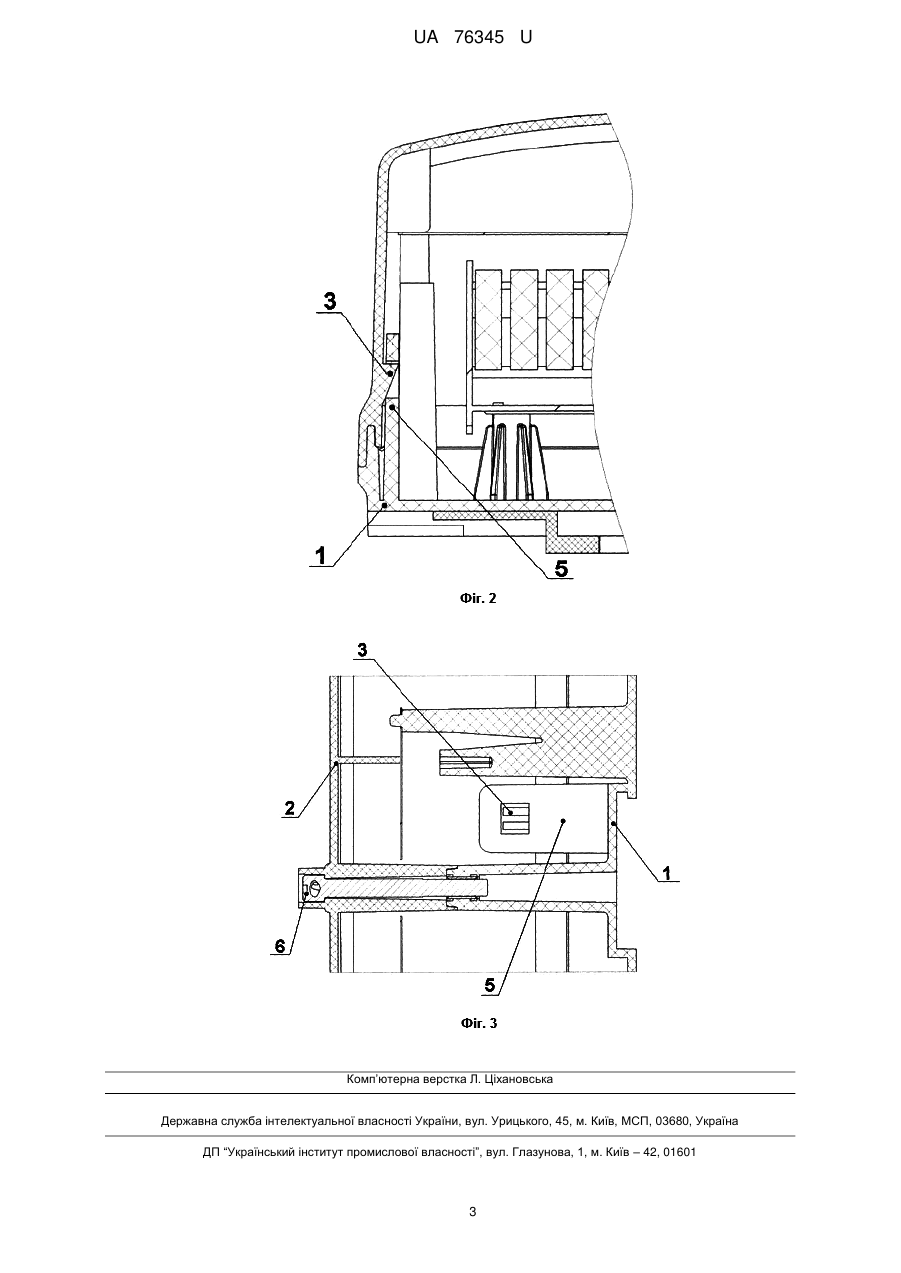

Реферат: UA 76345 U UA 76345 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електровимірювальної техніки, а саме до конструювання корпусних деталей лічильників електричної енергії, призначених для обліку і контролю споживання електроенергії. Відомий корпус лічильника електричної енергії [Патент РФ № 2276373, МПК G01R11/00, опубл. 10.05.2006 p.], який містить цоколь, лічильний механізм і друковані плати. При цьому кожух з оглядовим вікном, колодка, а також кришка клемної колодки мають пломбувальні заглиблення. У верхній частині кришки виконані два пази для забезпечення пропуску пломбувального провідника від кожуха. У верхній частині кришки є виступ для стикування з корпусом. Усередині цоколя для кріплення друкованої плати виконані засувки, розташовані з боків від плати. У верхній частині цоколя виконані два внутрішніх виступи, які взаємодіють з зачепами у верхній частині внутрішньої сторони кожуха, що забезпечує кріплення кожуха до цоколя у верхній частин. У нижній частині з лицьового боку кожух має фігурне заглиблення з виступом для стикування корпусу з кришкою клемної колодки. По периметру цоколь і кожух мають паз і виступ відповідно. Недоліком даного корпусу є недостатня надійність кріплення цоколя та кожуха між собою. Даний корпус легко розібрати та вставити пристрій для крадіжки електроенергії, наприклад, радіокерований пристрій для крадіжки електроенергії, або геркон і зовні корпусу лічильника таке втручання не буде очевидним. Відомий корпус лічильника електричної енергії [Патент РФ № 89712, МПК G01R11/04, опубл. 10.12.2009 p.], взятий як найближчий аналог, що містить цоколь, кожух, клемник, клемну кришку, елементи для монтажу корпуса лічильника, в якому цоколь додатково забезпечений вузлом для кріплення лічильника на DlN-рейку, який виконаний у вигляді рухомої планки фіксатора з пружинним елементом, в нижній частині цоколя з двох боків є сегменти з отвором для кріпильних гвинтів, а у верхній частині цоколя розташований металевий кронштейн, кожух виконаний з прозорої пластмаси з монолітним приладовим вікном і забезпечений замкамизахватами для його установки на цоколі, при цьому в нижній частині кожуха розташовані пломбувальні гвинти. Недоліком даного корпусу є те, що його легко розібрати та вставити пристрій для крадіжки електроенергії, наприклад, радіокерований пристрій для крадіжки електроенергії, або геркон і зовні корпусу лічильника таке втручання не буде очевидним. В основу корисної моделі поставлена задача вдосконалити відомий корпус лічильника електричної енергії, в якому шляхом виконання цоколя з рамками для з'єднання з захватами кожуха забезпечується таке з'єднання цоколя та кожуха, що унеможливлює повторне сполучення елементів корпусу лічильника після несанкціонованого втручання. Поставлена задача вирішується тим, що запропоновано корпус лічильника електричної енергії, що містить цоколь, кожух, який виконаний з прозорої пластмаси та забезпечений захватами для його установки на цоколі, клемник, клемну кришку, в якому згідно з корисною моделлю, з внутрішньої сторони цоколя на бокових сторонах додатково виконані рамки для з'єднання з захватами кожуха, причому цоколь та кожух додатково з'єднані за допомогою пломбувальних гвинтів і/або лазерного зварювання. Виконання з внутрішньої сторони на бокових сторонах цоколя рамок для з'єднання з захватами кожуха унеможливлює розбирання корпусу лічильника з повторним його складанням, тобто всі несанкціоновані дії, які проводилися з корпусом лічильника, будуть очевидними. Додаткове з'єднання цоколя та кожуха за допомогою пломбувальних гвинтів і/або лазерного зварювання підвищує ступінь захищеності лічильника від несанкціонованого доступу. Корисна модель пояснюється кресленнями, де на Фіг. 1 зображено зовнішній вигляд корпусу лічильника, на Фіг. 2 - розріз А-А на Фіг. 1, на Фіг. 3 - розріз Б-Б на Фіг. 1. Корпус лічильника електричної енергії (див. Фіг. 1-3) містить цоколь 1, кожух 2, який забезпечений захватами 3 для його установки на цоколі 1, клемник 4, клемну кришку (не показана). З внутрішньої сторони цоколя 1 на бокових сторонах додатково виконані рамки 5 для з'єднання з захватами 3 кожуха 2. Кожух 2 виконаний з прозорої пластмаси. Цоколь 1 та кожух 2 додатково з'єднані за допомогою пломбувальних гвинтів 6. Також можливе виконання корпусу лічильника, в якому цоколь 1 та кожух 2 з'єднують за допомогою лазерного зварювання. Для цього за допомогою лазера (потужністю не більше 80 Вт) на місце з'єднання цоколя 1 та кожуха 2 наносять зварювальний шов. Корисна модель може бути реалізована наступним чином. Цоколь 1 та кожух 2 виготовляються методом лиття зі сформованими на них конструктивними елементами (на цоколі 1 - рамка 5, а на кожусі 2 - захвати 3) для кріплення один до одного, а також для закріплення в корпусі основних елементів лічильника. Лічильник комплектують, потім кожух 2 лічильника прищеплюють до цоколя 1 за допомогою захватів 3, які вставляють в рамки 5, які виконані з внутрішньої сторони цоколя 1 на його бокових сторонах. Дане зчеплення унеможливлює повторне розбирання корпусу без явного пошкодження корпусу, 1 UA 76345 U 5 тому що при відкриванні корпусу захвати 3 руйнуються. Для фіксації збірки даного корпусу цоколь 1 та кожух 2 з'єднують пломбувальними гвинтами 6 і/або за допомогою лазерного зварювання. Запропонована корисна модель може бути використана при виготовленні лічильників електричної енергії. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Корпус лічильника електричної енергії, що містить цоколь, кожух, який виконаний з прозорої пластмаси та забезпечений захватами для його установки на цоколі, клемник, клемну кришку, який відрізняється тим, що з внутрішньої сторони цоколя на бокових сторонах додатково виконані рамки для з'єднання з захватами кожуха, причому цоколь та кожух додатково з'єднанні за допомогою пломбувальних гвинтів і/або лазерного зварювання. 2 UA 76345 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
