Змінна ріжуча пластина

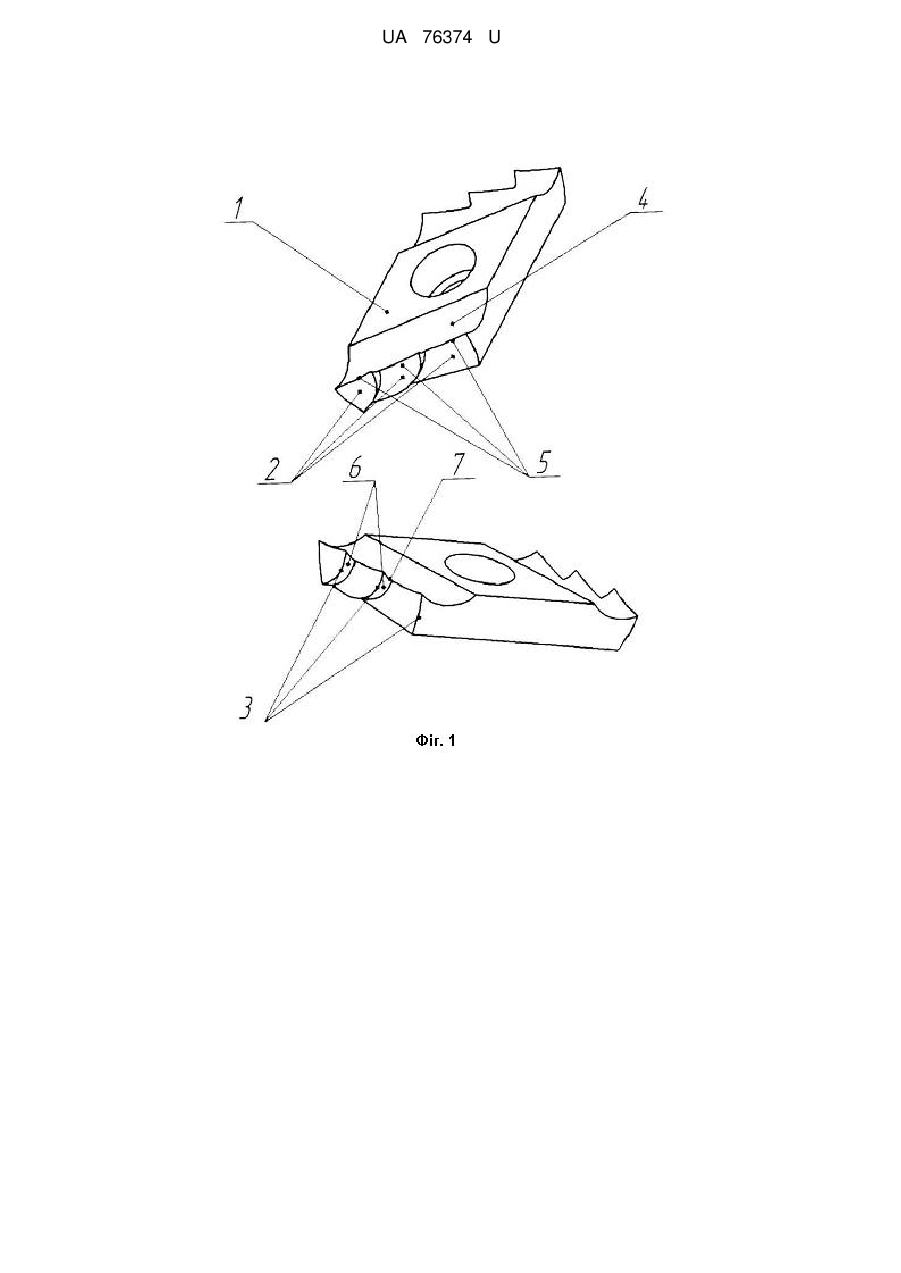

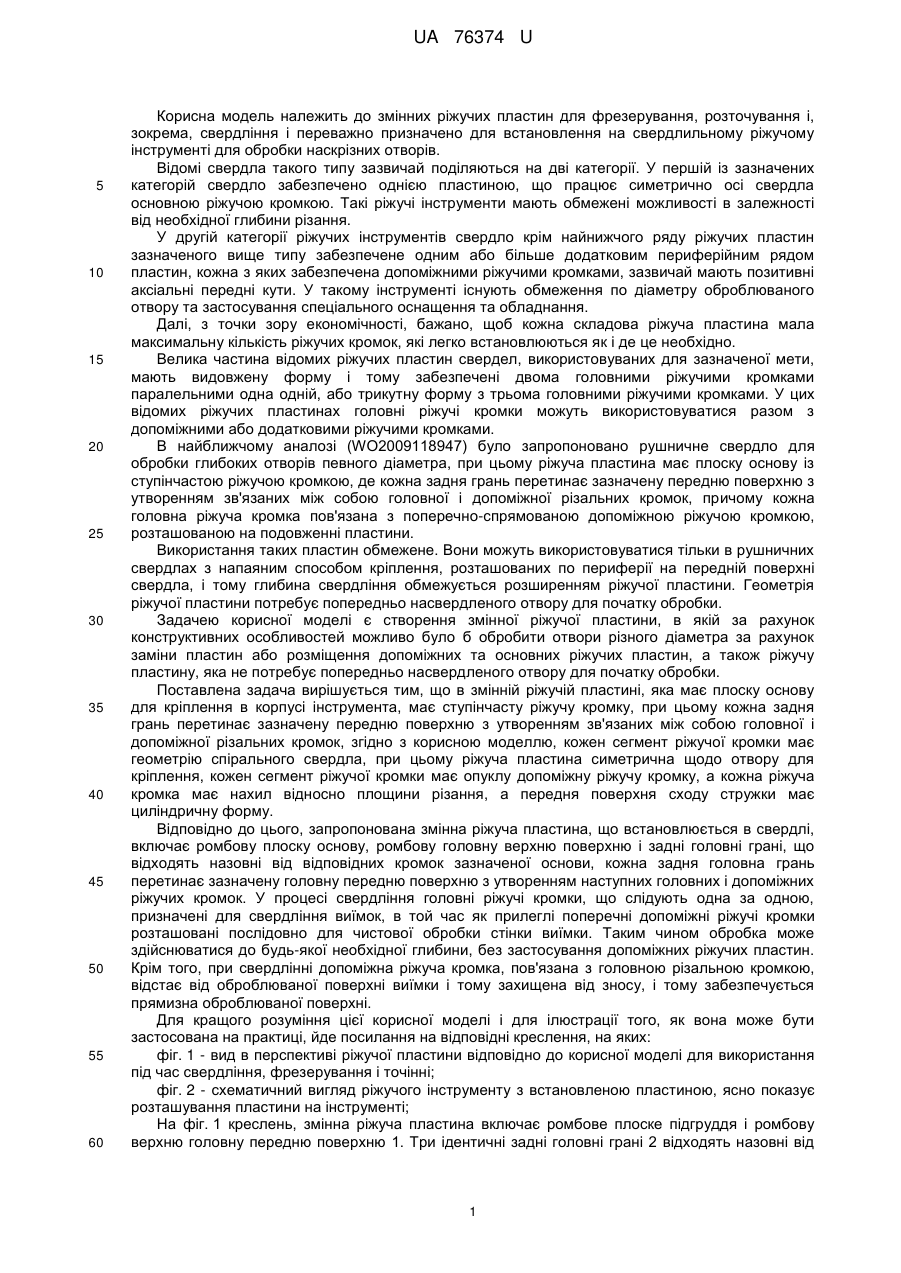

Реферат: UA 76374 U Змінна ріжуча пластина має плоску основу, ріжучі кромки. UA 76374 U UA 76374 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до змінних ріжучих пластин для фрезерування, розточування і, зокрема, свердління і переважно призначено для встановлення на свердлильному ріжучому інструменті для обробки наскрізних отворів. Відомі свердла такого типу зазвичай поділяються на дві категорії. У першій із зазначених категорій свердло забезпечено однією пластиною, що працює симетрично осі свердла основною ріжучою кромкою. Такі ріжучі інструменти мають обмежені можливості в залежності від необхідної глибини різання. У другій категорії ріжучих інструментів свердло крім найнижчого ряду ріжучих пластин зазначеного вище типу забезпечене одним або більше додатковим периферійним рядом пластин, кожна з яких забезпечена допоміжними ріжучими кромками, зазвичай мають позитивні аксіальні передні кути. У такому інструменті існують обмеження по діаметру оброблюваного отвору та застосування спеціального оснащення та обладнання. Далі, з точки зору економічності, бажано, щоб кожна складова ріжуча пластина мала максимальну кількість ріжучих кромок, які легко встановлюються як і де це необхідно. Велика частина відомих ріжучих пластин свердел, використовуваних для зазначеної мети, мають видовжену форму і тому забезпечені двома головними ріжучими кромками паралельними одна одній, або трикутну форму з трьома головними ріжучими кромками. У цих відомих ріжучих пластинах головні ріжучі кромки можуть використовуватися разом з допоміжними або додатковими ріжучими кромками. В найближчому аналозі (WO2009118947) було запропоновано рушничне свердло для обробки глибоких отворів певного діаметра, при цьому ріжуча пластина має плоску основу із ступінчастою ріжучою кромкою, де кожна задня грань перетинає зазначену передню поверхню з утворенням зв'язаних між собою головної і допоміжної різальних кромок, причому кожна головна ріжуча кромка пов'язана з поперечно-спрямованою допоміжною ріжучою кромкою, розташованою на подовженні пластини. Використання таких пластин обмежене. Вони можуть використовуватися тільки в рушничних свердлах з напаяним способом кріплення, розташованих по периферії на передній поверхні свердла, і тому глибина свердління обмежується розширенням ріжучої пластини. Геометрія ріжучої пластини потребує попередньо насвердленого отвору для початку обробки. Задачею корисної моделі є створення змінної ріжучої пластини, в якій за рахунок конструктивних особливостей можливо було б обробити отвори різного діаметра за рахунок заміни пластин або розміщення допоміжних та основних ріжучих пластин, а також ріжучу пластину, яка не потребує попередньо насвердленого отвору для початку обробки. Поставлена задача вирішується тим, що в змінній ріжучій пластині, яка має плоску основу для кріплення в корпусі інструмента, має ступінчасту ріжучу кромку, при цьому кожна задня грань перетинає зазначену передню поверхню з утворенням зв'язаних між собою головної і допоміжної різальних кромок, згідно з корисною моделлю, кожен сегмент ріжучої кромки має геометрію спірального свердла, при цьому ріжуча пластина симетрична щодо отвору для кріплення, кожен сегмент ріжучої кромки має опуклу допоміжну ріжучу кромку, а кожна ріжуча кромка має нахил відносно площини різання, а передня поверхня сходу стружки має циліндричну форму. Відповідно до цього, запропонована змінна ріжуча пластина, що встановлюється в свердлі, включає ромбову плоску основу, ромбову головну верхню поверхню і задні головні грані, що відходять назовні від відповідних кромок зазначеної основи, кожна задня головна грань перетинає зазначену головну передню поверхню з утворенням наступних головних і допоміжних ріжучих кромок. У процесі свердління головні ріжучі кромки, що слідують одна за одною, призначені для свердління виїмок, в той час як прилеглі поперечні допоміжні ріжучі кромки розташовані послідовно для чистової обробки стінки виїмки. Таким чином обробка може здійснюватися до будь-якої необхідної глибини, без застосування допоміжних ріжучих пластин. Крім того, при свердлінні допоміжна ріжуча кромка, пов'язана з головною різальною кромкою, відстає від оброблюваної поверхні виїмки і тому захищена від зносу, і тому забезпечується прямизна оброблюваної поверхні. Для кращого розуміння цієї корисної моделі і для ілюстрації того, як вона може бути застосована на практиці, йде посилання на відповідні креслення, на яких: фіг. 1 - вид в перспективі ріжучої пластини відповідно до корисної моделі для використання під час свердління, фрезерування і точінні; фіг. 2 - схематичний вигляд ріжучого інструменту з встановленою пластиною, ясно показує розташування пластини на інструменті; На фіг. 1 креслень, змінна ріжуча пластина включає ромбове плоске підгруддя і ромбову верхню головну передню поверхню 1. Три ідентичні задні головні грані 2 відходять назовні від 1 UA 76374 U 5 10 15 відповідної кромки 3 та перетинають передню поверхню 4, утворюючи відповідні головні ріжучі кромки 5. На головній передній поверхні 4 виконана западина, яка перетинає допоміжну грань 6, утворюючи допоміжну ріжучу кромку 7. Далі йде посилання на фіг. 2 креслень, де показано кутове розміщення пластини в гнізді циліндричної державки 8. Слід зазначити, що пластина і державка показані схематично, без зображення особливих конструктивних особливостей пластини. Як можна бачити, пластина встановлена таким чином, що її робоча головна ріжуча кромка 5 утворює позитивний аксіальний кут щодо осьової лінії 9. Як показано схематично на фіг. 2 креслень, пластина призначена для свердління виїмки 10 в оброблюваній деталі 11, що має вертикальні стінки 12 відносно осі інструмента. Слід мати на увазі, що складова частина допоміжної кромки може бути виконана плоскою для забезпечення ефективного розташування пластини в інструменті. Використання змінної ріжучої пластини дозволить обробляти отвори різного діаметра та глибиною, більшою ніж 100 діаметрів, досягти процесу ефективного подрібнення стружки, підвищити режими різання металів, дозволить обробляти отвори у високолегованому матеріалі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Змінна ріжуча пластина, яка має плоску основу для кріплення в корпусі інструмента, має ступінчасту ріжучу кромку, при цьому кожна задня грань перетинає зазначену передню поверхню з утворенням зв'язаних між собою головної і допоміжної різальних кромок, яка відрізняється тим, що кожен сегмент ріжучої кромки має геометрію спірального свердла, при цьому ріжуча пластина симетрична щодо отвору для кріплення, кожен сегмент ріжучої кромки має опуклу допоміжну ріжучу кромку, а кожна ріжуча кромка має нахил відносно площини різання, а передня поверхня сходу стружки має циліндричну форму. 2 UA 76374 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
