Збірна житлова або господарська будівля

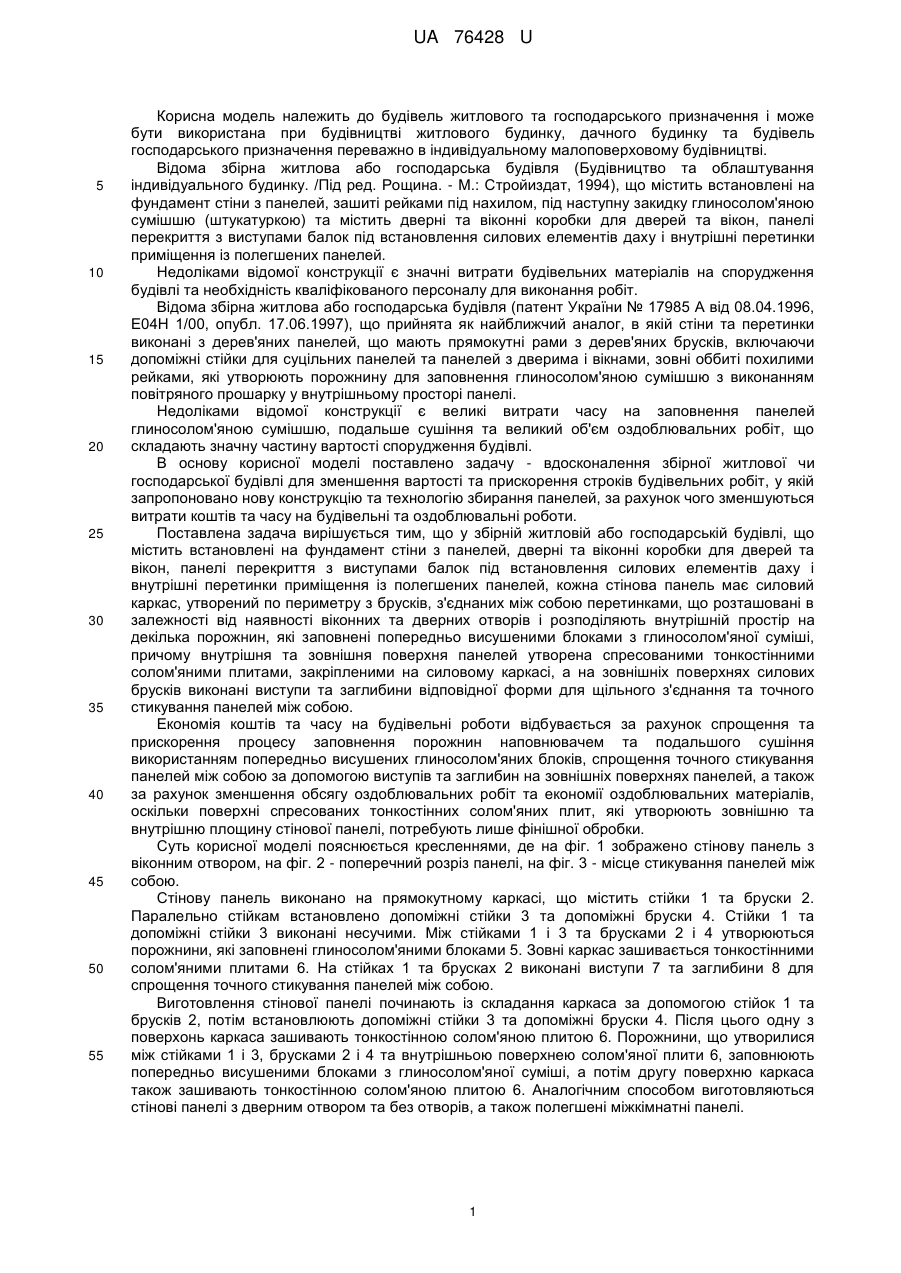

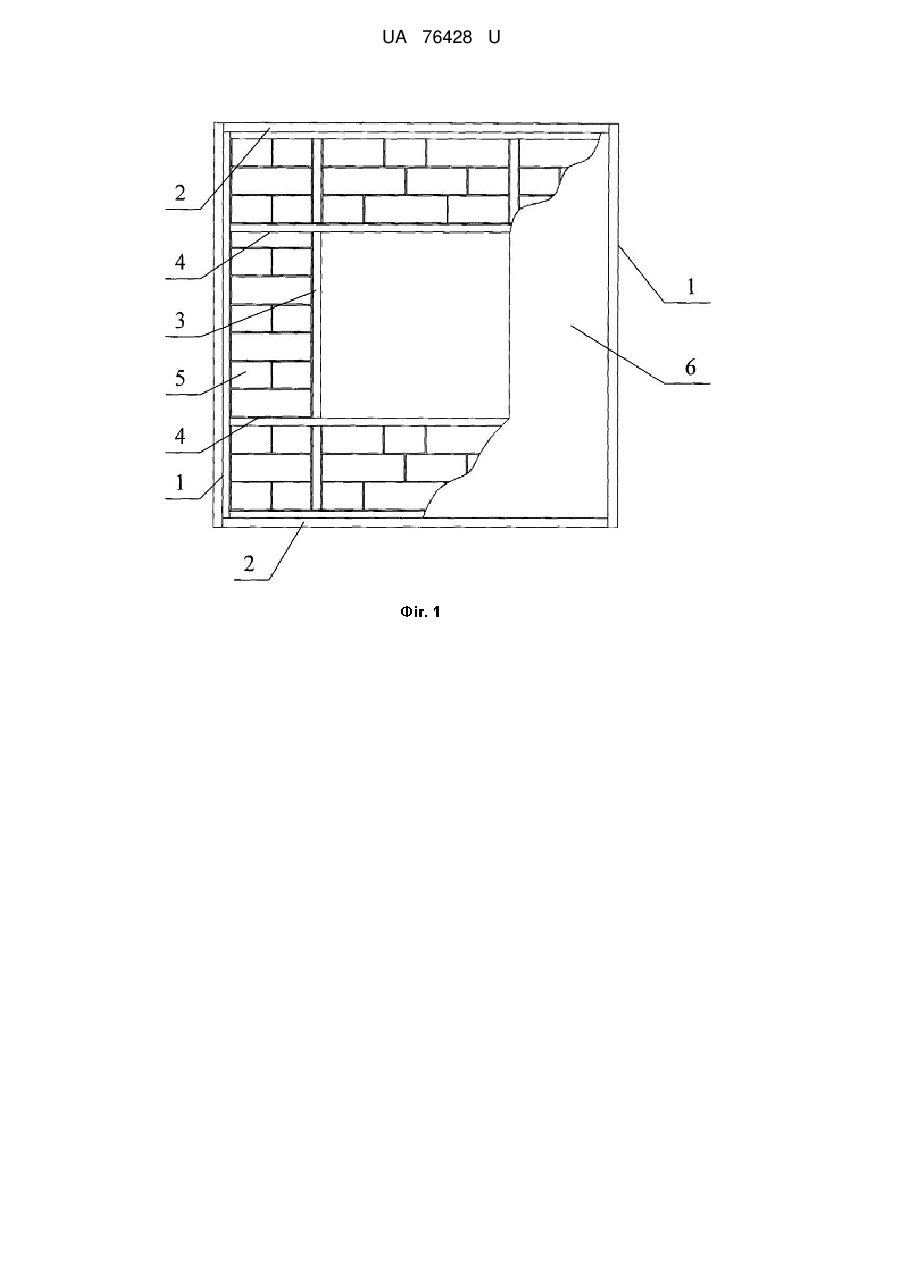

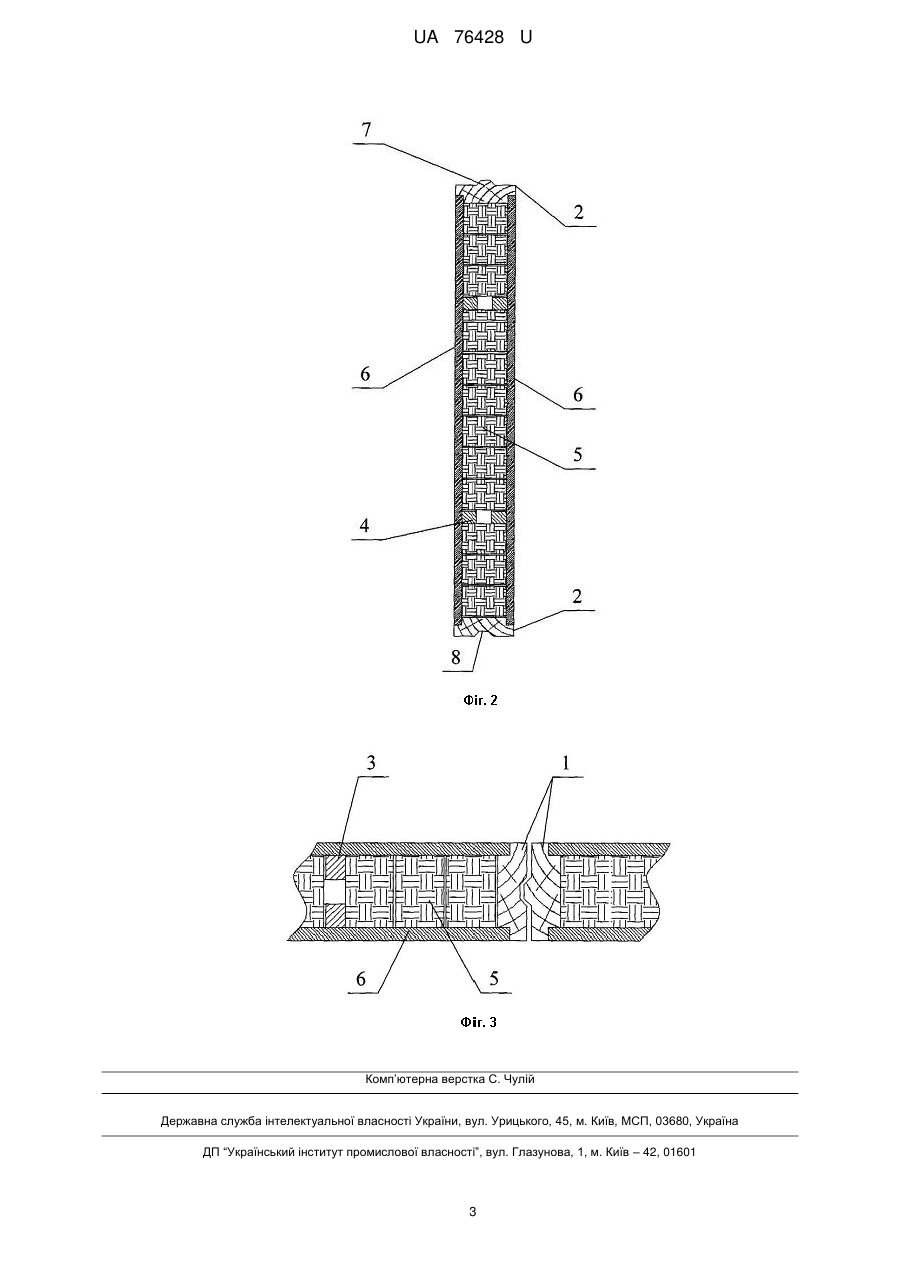

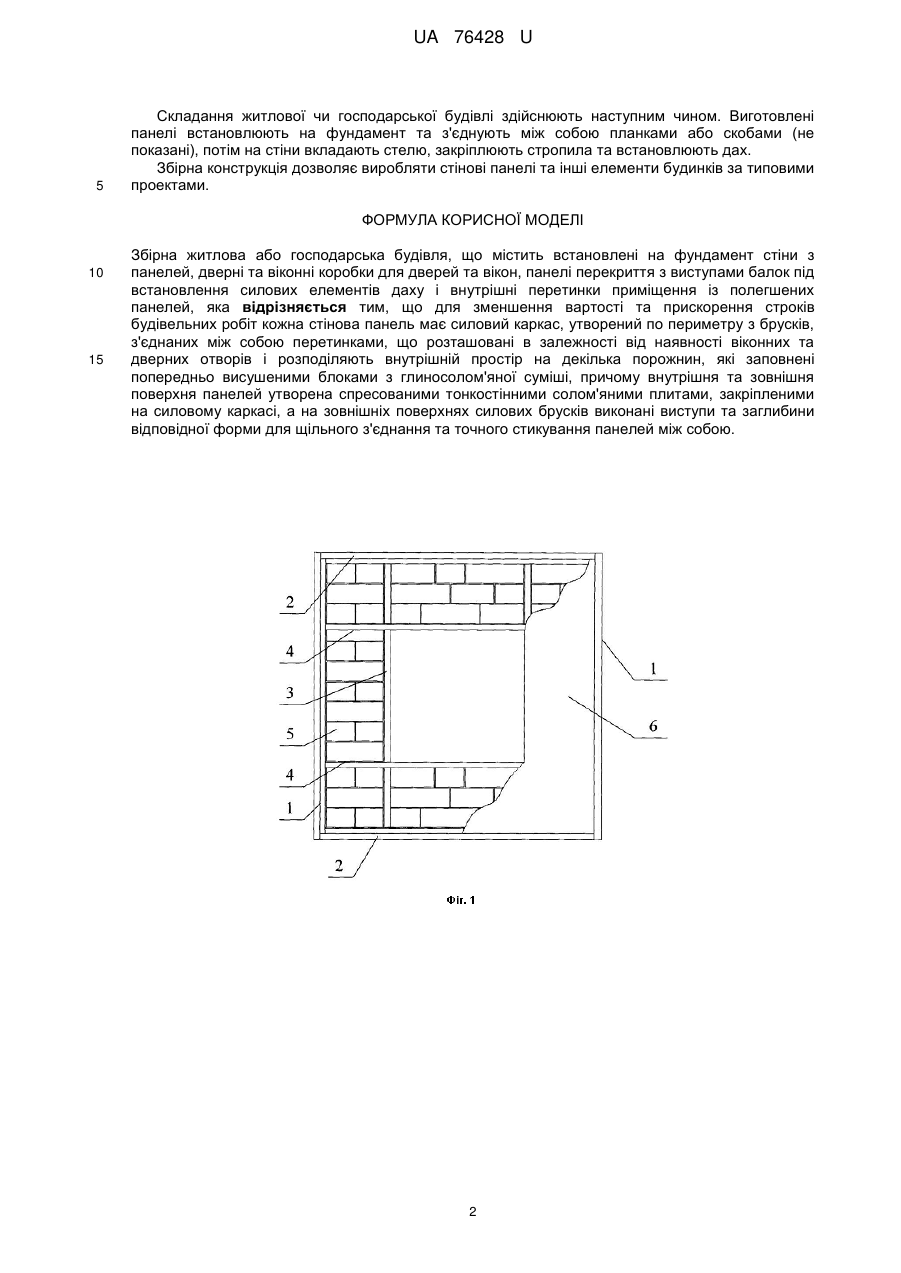

Реферат: Збірна житлова або господарська будівля містить встановлені на фундамент стіни з панелей, дверні та віконні коробки для дверей та вікон, панелі перекриття. Кожна стінова панель має силовий каркас, причому внутрішня та зовнішня поверхня панелей утворена спресованими тонкостінними солом'яними плитами. UA 76428 U (54) ЗБІРНА ЖИТЛОВА АБО ГОСПОДАРСЬКА БУДІВЛЯ UA 76428 U UA 76428 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівель житлового та господарського призначення і може бути використана при будівництві житлового будинку, дачного будинку та будівель господарського призначення переважно в індивідуальному малоповерховому будівництві. Відома збірна житлова або господарська будівля (Будівництво та облаштування індивідуального будинку. /Під ред. Рощина. - М.: Стройиздат, 1994), що містить встановлені на фундамент стіни з панелей, зашиті рейками під нахилом, під наступну закидку глиносолом'яною сумішшю (штукатуркою) та містить дверні та віконні коробки для дверей та вікон, панелі перекриття з виступами балок під встановлення силових елементів даху і внутрішні перетинки приміщення із полегшених панелей. Недоліками відомої конструкції є значні витрати будівельних матеріалів на спорудження будівлі та необхідність кваліфікованого персоналу для виконання робіт. Відома збірна житлова або господарська будівля (патент України № 17985 А від 08.04.1996, Е04Н 1/00, опубл. 17.06.1997), що прийнята як найближчий аналог, в якій стіни та перетинки виконані з дерев'яних панелей, що мають прямокутні рами з дерев'яних брусків, включаючи допоміжні стійки для суцільних панелей та панелей з дверима і вікнами, зовні оббиті похилими рейками, які утворюють порожнину для заповнення глиносолом'яною сумішшю з виконанням повітряного прошарку у внутрішньому просторі панелі. Недоліками відомої конструкції є великі витрати часу на заповнення панелей глиносолом'яною сумішшю, подальше сушіння та великий об'єм оздоблювальних робіт, що складають значну частину вартості спорудження будівлі. В основу корисної моделі поставлено задачу - вдосконалення збірної житлової чи господарської будівлі для зменшення вартості та прискорення строків будівельних робіт, у якій запропоновано нову конструкцію та технологію збирання панелей, за рахунок чого зменшуються витрати коштів та часу на будівельні та оздоблювальні роботи. Поставлена задача вирішується тим, що у збірній житловій або господарській будівлі, що містить встановлені на фундамент стіни з панелей, дверні та віконні коробки для дверей та вікон, панелі перекриття з виступами балок під встановлення силових елементів даху і внутрішні перетинки приміщення із полегшених панелей, кожна стінова панель має силовий каркас, утворений по периметру з брусків, з'єднаних між собою перетинками, що розташовані в залежності від наявності віконних та дверних отворів і розподіляють внутрішній простір на декілька порожнин, які заповнені попередньо висушеними блоками з глиносолом'яної суміші, причому внутрішня та зовнішня поверхня панелей утворена спресованими тонкостінними солом'яними плитами, закріпленими на силовому каркасі, а на зовнішніх поверхнях силових брусків виконані виступи та заглибини відповідної форми для щільного з'єднання та точного стикування панелей між собою. Економія коштів та часу на будівельні роботи відбувається за рахунок спрощення та прискорення процесу заповнення порожнин наповнювачем та подальшого сушіння використанням попередньо висушених глиносолом'яних блоків, спрощення точного стикування панелей між собою за допомогою виступів та заглибин на зовнішніх поверхнях панелей, а також за рахунок зменшення обсягу оздоблювальних робіт та економії оздоблювальних матеріалів, оскільки поверхні спресованих тонкостінних солом'яних плит, які утворюють зовнішню та внутрішню площину стінової панелі, потребують лише фінішної обробки. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображено стінову панель з віконним отвором, на фіг. 2 - поперечний розріз панелі, на фіг. 3 - місце стикування панелей між собою. Стінову панель виконано на прямокутному каркасі, що містить стійки 1 та бруски 2. Паралельно стійкам встановлено допоміжні стійки 3 та допоміжні бруски 4. Стійки 1 та допоміжні стійки 3 виконані несучими. Між стійками 1 і 3 та брусками 2 і 4 утворюються порожнини, які заповнені глиносолом'яними блоками 5. Зовні каркас зашивається тонкостінними солом'яними плитами 6. На стійках 1 та брусках 2 виконані виступи 7 та заглибини 8 для спрощення точного стикування панелей між собою. Виготовлення стінової панелі починають із складання каркаса за допомогою стійок 1 та брусків 2, потім встановлюють допоміжні стійки 3 та допоміжні бруски 4. Після цього одну з поверхонь каркаса зашивають тонкостінною солом'яною плитою 6. Порожнини, що утворилися між стійками 1 і 3, брусками 2 і 4 та внутрішньою поверхнею солом'яної плити 6, заповнюють попередньо висушеними блоками з глиносолом'яної суміші, а потім другу поверхню каркаса також зашивають тонкостінною солом'яною плитою 6. Аналогічним способом виготовляються стінові панелі з дверним отвором та без отворів, а також полегшені міжкімнатні панелі. 1 UA 76428 U 5 Складання житлової чи господарської будівлі здійснюють наступним чином. Виготовлені панелі встановлюють на фундамент та з'єднують між собою планками або скобами (не показані), потім на стіни вкладають стелю, закріплюють стропила та встановлюють дах. Збірна конструкція дозволяє виробляти стінові панелі та інші елементи будинків за типовими проектами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Збірна житлова або господарська будівля, що містить встановлені на фундамент стіни з панелей, дверні та віконні коробки для дверей та вікон, панелі перекриття з виступами балок під встановлення силових елементів даху і внутрішні перетинки приміщення із полегшених панелей, яка відрізняється тим, що для зменшення вартості та прискорення строків будівельних робіт кожна стінова панель має силовий каркас, утворений по периметру з брусків, з'єднаних між собою перетинками, що розташовані в залежності від наявності віконних та дверних отворів і розподіляють внутрішній простір на декілька порожнин, які заповнені попередньо висушеними блоками з глиносолом'яної суміші, причому внутрішня та зовнішня поверхня панелей утворена спресованими тонкостінними солом'яними плитами, закріпленими на силовому каркасі, а на зовнішніх поверхнях силових брусків виконані виступи та заглибини відповідної форми для щільного з'єднання та точного стикування панелей між собою. 2 UA 76428 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
