Пристрій для збереження, транспортування і розливу напоїв

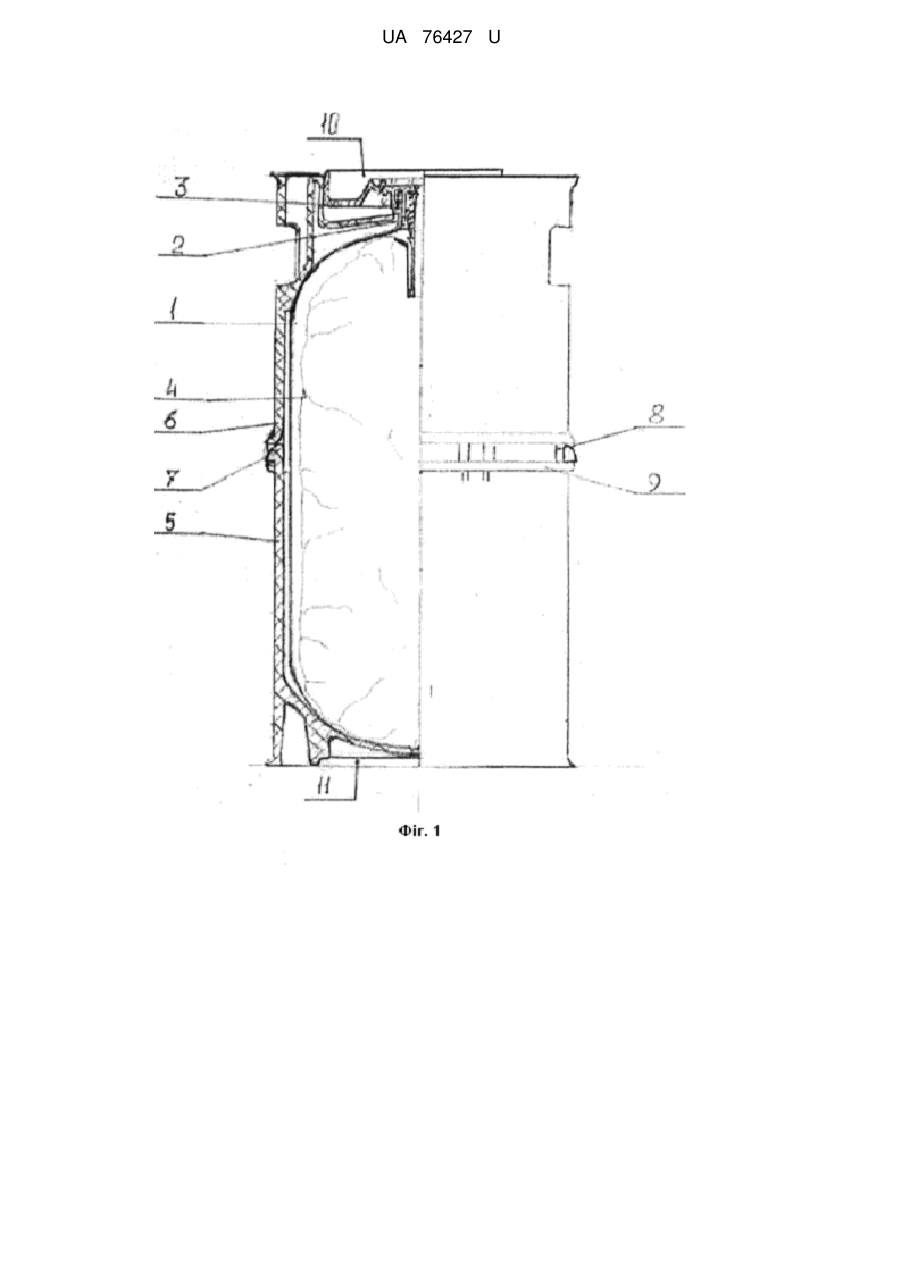

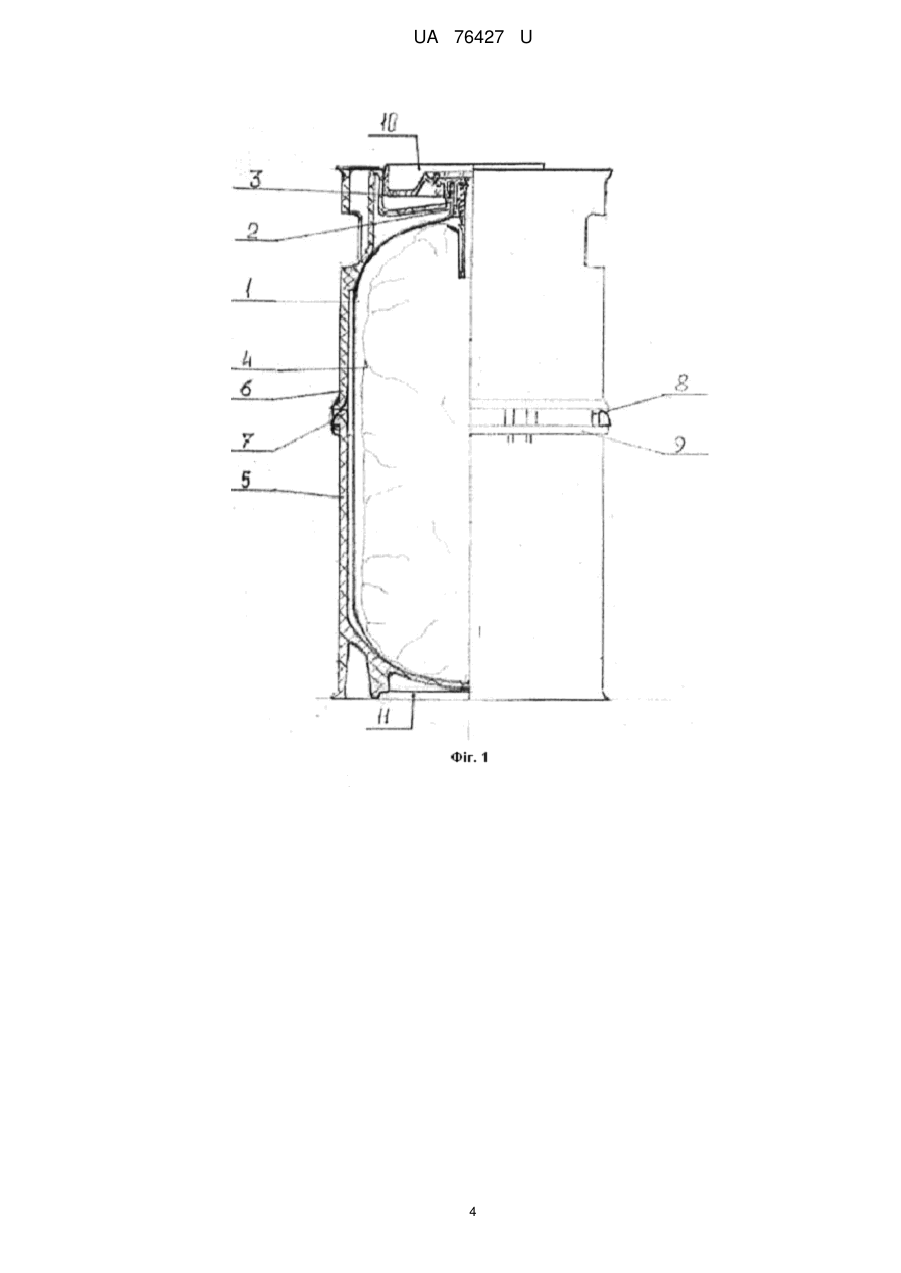

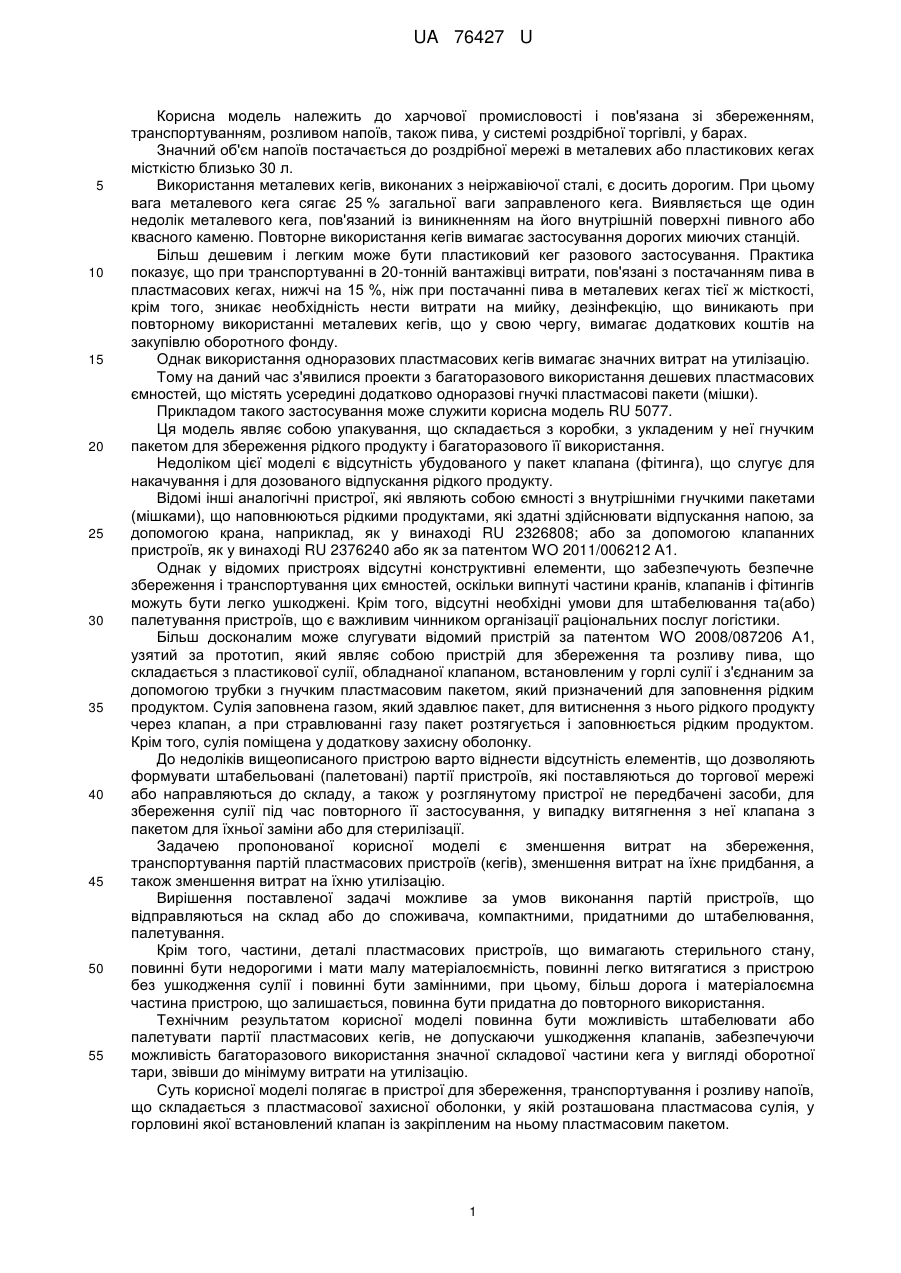

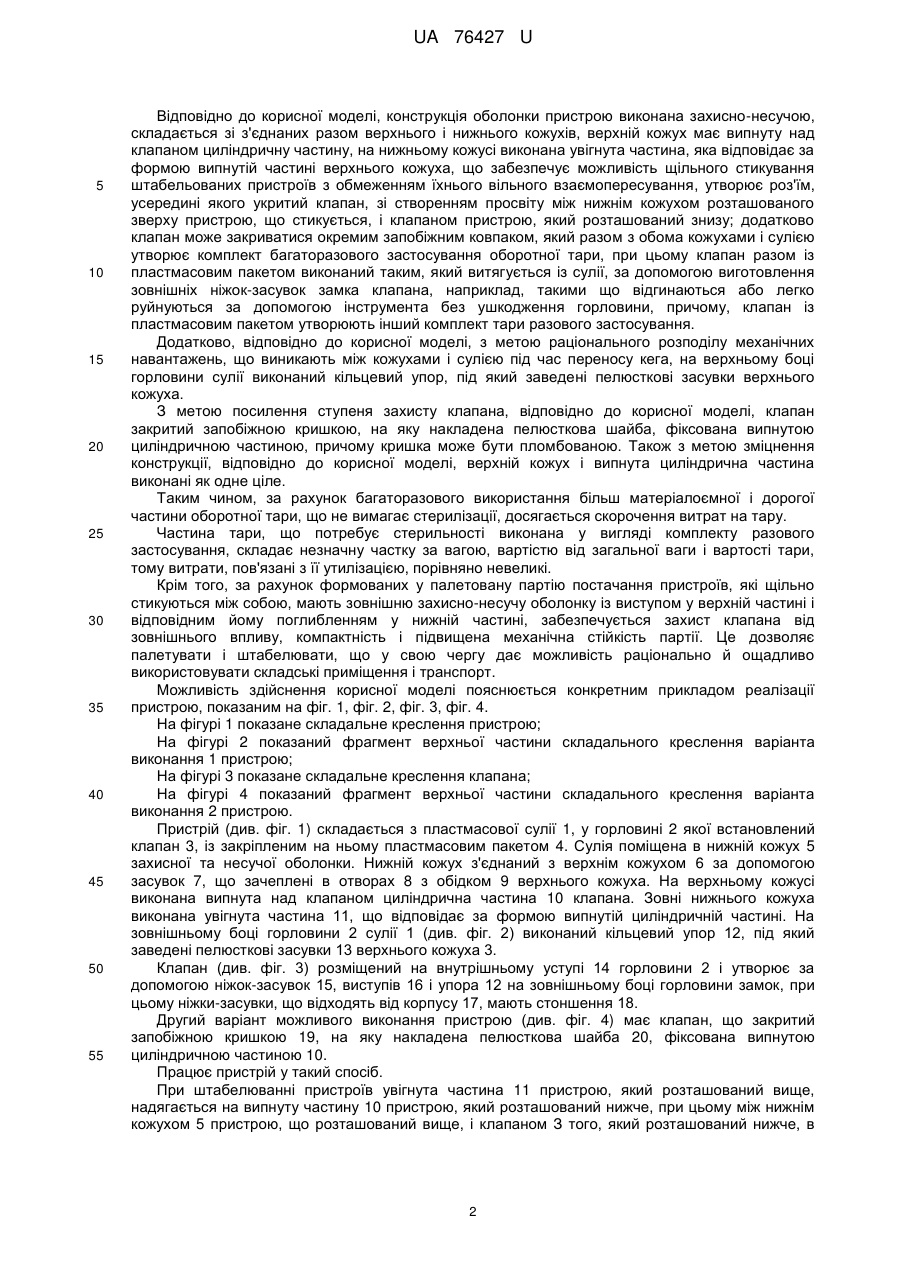

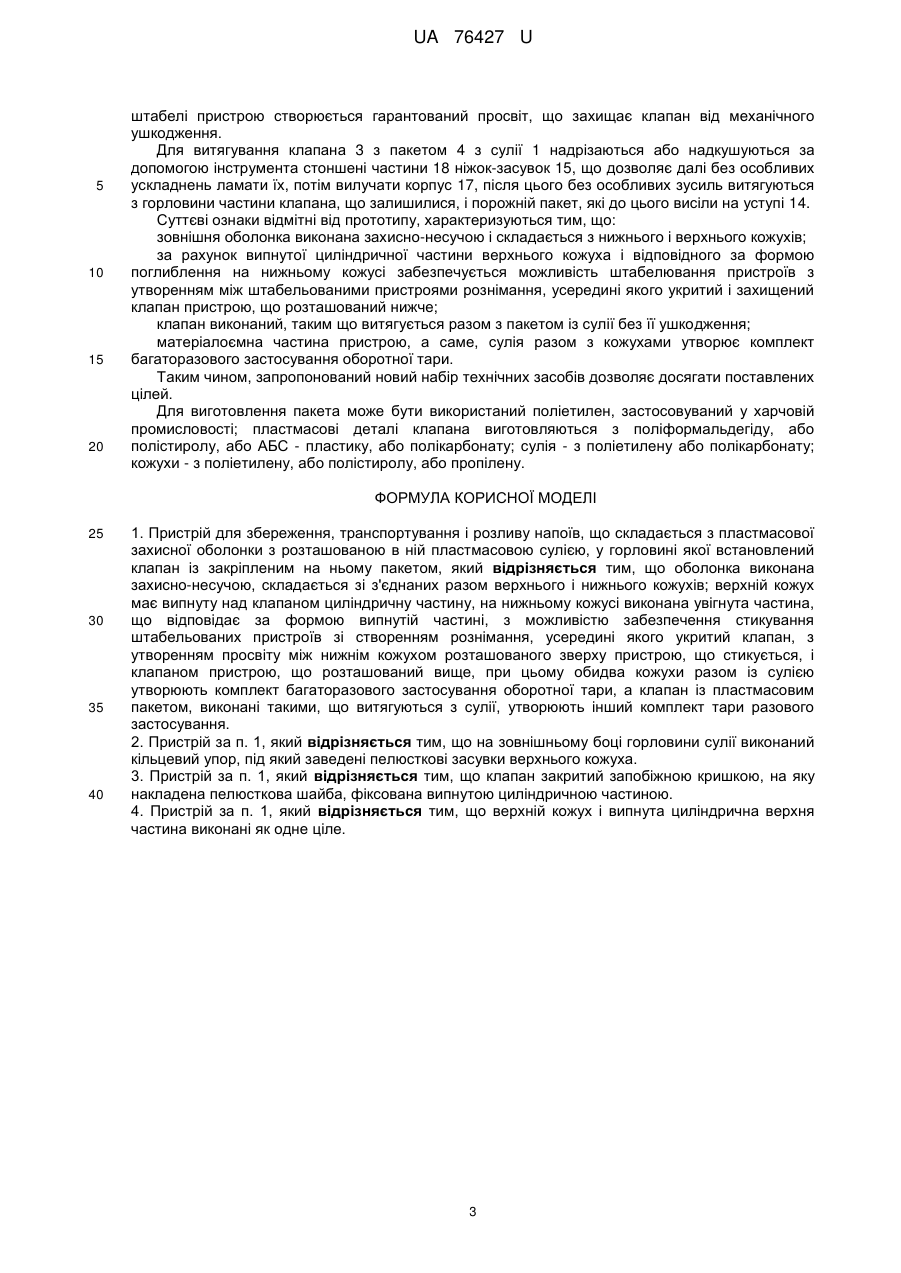

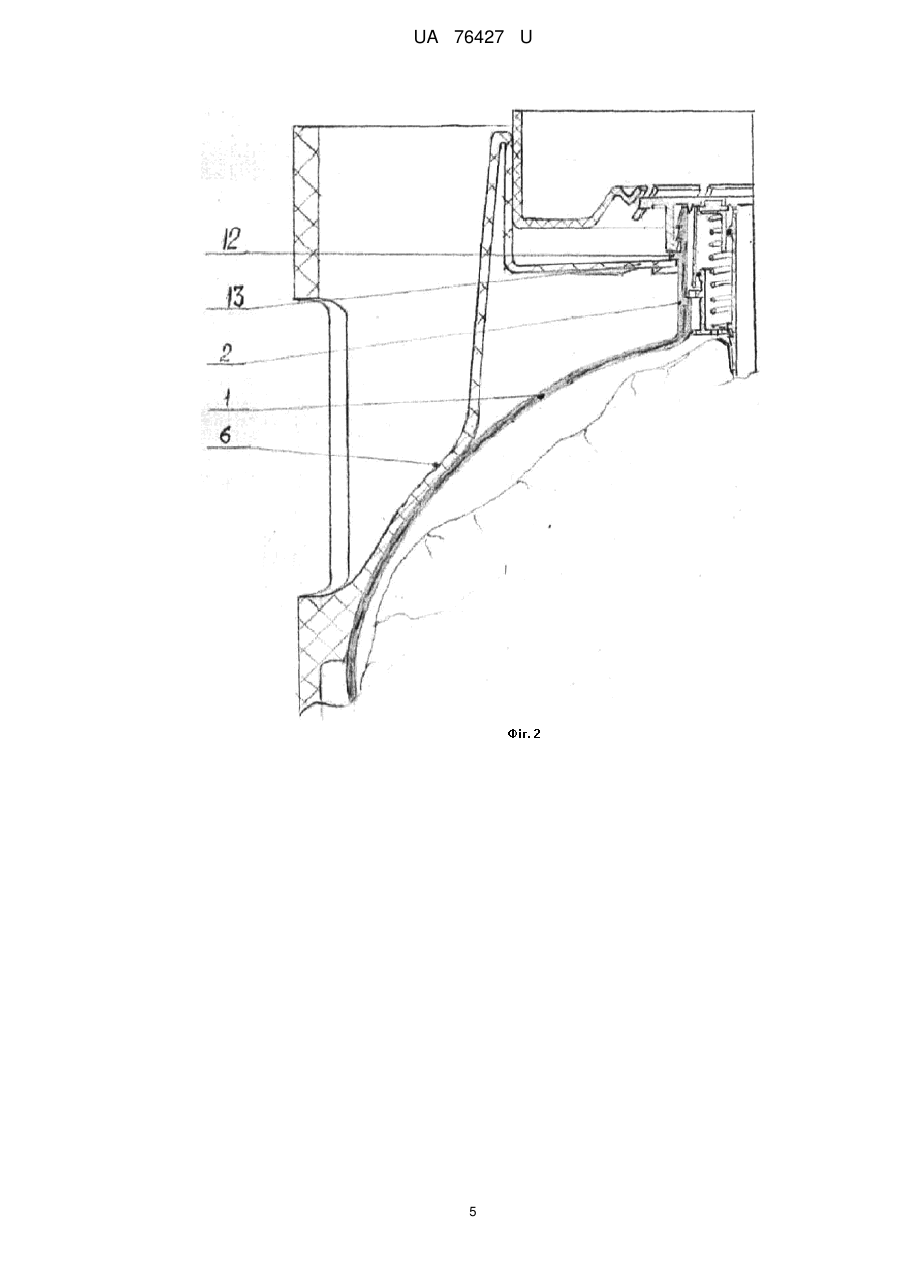

Реферат: Пристрій для збереження, транспортування і розливу напоїв складається з пластмасової захисної оболонки з розташованою в ній пластмасовою сулією, у горловині якої встановлений клапан із закріпленим на ньому пакетом. Оболонка виконана захисно-несучою, складається зі з'єднаних разом верхнього і нижнього кожухів; верхній кожух має випнуту над клапаном циліндричну частину, на нижньому кожусі виконана увігнута частина, що відповідає за формою випнутій частині, з можливістю забезпечення стикування штабельованих пристроїв зі створенням рознімання, усередині якого укритий клапан, з утворенням просвіту між нижнім кожухом розташованого зверху пристрою, що стикується, і клапаном пристрою, що розташований вище. При цьому обидва кожухи разом із сулією утворюють комплект багаторазового застосування оборотної тари, а клапан із пластмасовим пакетом, виконані такими, що витягуються з сулії, утворюють інший комплект тари разового застосування. UA 76427 U (33) Код держави-учасниці RU UA 76427 U UA 76427 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до харчової промисловості і пов'язана зі збереженням, транспортуванням, розливом напоїв, також пива, у системі роздрібної торгівлі, у барах. Значний об'єм напоїв постачається до роздрібної мережі в металевих або пластикових кегах місткістю близько 30 л. Використання металевих кегів, виконаних з неіржавіючої сталі, є досить дорогим. При цьому вага металевого кега сягає 25 % загальної ваги заправленого кега. Виявляється ще один недолік металевого кега, пов'язаний із виникненням на його внутрішній поверхні пивного або квасного каменю. Повторне використання кегів вимагає застосування дорогих миючих станцій. Більш дешевим і легким може бути пластиковий кег разового застосування. Практика показує, що при транспортуванні в 20-тонній вантажівці витрати, пов'язані з постачанням пива в пластмасових кегах, нижчі на 15 %, ніж при постачанні пива в металевих кегах тієї ж місткості, крім того, зникає необхідність нести витрати на мийку, дезінфекцію, що виникають при повторному використанні металевих кегів, що у свою чергу, вимагає додаткових коштів на закупівлю оборотного фонду. Однак використання одноразових пластмасових кегів вимагає значних витрат на утилізацію. Тому на даний час з'явилися проекти з багаторазового використання дешевих пластмасових ємностей, що містять усередині додатково одноразові гнучкі пластмасові пакети (мішки). Прикладом такого застосування може служити корисна модель RU 5077. Ця модель являє собою упакування, що складається з коробки, з укладеним у неї гнучким пакетом для збереження рідкого продукту і багаторазового її використання. Недоліком цієї моделі є відсутність убудованого у пакет клапана (фітинга), що слугує для накачування і для дозованого відпускання рідкого продукту. Відомі інші аналогічні пристрої, які являють собою ємності з внутрішніми гнучкими пакетами (мішками), що наповнюються рідкими продуктами, які здатні здійснювати відпускання напою, за допомогою крана, наприклад, як у винаході RU 2326808; або за допомогою клапанних пристроїв, як у винаході RU 2376240 або як за патентом WO 2011/006212 А1. Однак у відомих пристроях відсутні конструктивні елементи, що забезпечують безпечне збереження і транспортування цих ємностей, оскільки випнуті частини кранів, клапанів і фітингів можуть бути легко ушкоджені. Крім того, відсутні необхідні умови для штабелювання та(або) палетування пристроїв, що є важливим чинником організації раціональних послуг логістики. Більш досконалим може слугувати відомий пристрій за патентом WO 2008/087206 А1, узятий за прототип, який являє собою пристрій для збереження та розливу пива, що складається з пластикової сулії, обладнаної клапаном, встановленим у горлі сулії і з'єднаним за допомогою трубки з гнучким пластмасовим пакетом, який призначений для заповнення рідким продуктом. Сулія заповнена газом, який здавлює пакет, для витиснення з нього рідкого продукту через клапан, а при стравлюванні газу пакет розтягується і заповнюється рідким продуктом. Крім того, сулія поміщена у додаткову захисну оболонку. До недоліків вищеописаного пристрою варто віднести відсутність елементів, що дозволяють формувати штабельовані (палетовані) партії пристроїв, які поставляються до торгової мережі або направляються до складу, а також у розглянутому пристрої не передбачені засоби, для збереження сулії під час повторного її застосування, у випадку витягнення з неї клапана з пакетом для їхньої заміни або для стерилізації. Задачею пропонованої корисної моделі є зменшення витрат на збереження, транспортування партій пластмасових пристроїв (кегів), зменшення витрат на їхнє придбання, а також зменшення витрат на їхню утилізацію. Вирішення поставленої задачі можливе за умов виконання партій пристроїв, що відправляються на склад або до споживача, компактними, придатними до штабелювання, палетування. Крім того, частини, деталі пластмасових пристроїв, що вимагають стерильного стану, повинні бути недорогими і мати малу матеріалоємність, повинні легко витягатися з пристрою без ушкодження сулії і повинні бути замінними, при цьому, більш дорога і матеріалоємна частина пристрою, що залишається, повинна бути придатна до повторного використання. Технічним результатом корисної моделі повинна бути можливість штабелювати або палетувати партії пластмасових кегів, не допускаючи ушкодження клапанів, забезпечуючи можливість багаторазового використання значної складової частини кега у вигляді оборотної тари, звівши до мінімуму витрати на утилізацію. Суть корисної моделі полягає в пристрої для збереження, транспортування і розливу напоїв, що складається з пластмасової захисної оболонки, у якій розташована пластмасова сулія, у горловині якої встановлений клапан із закріпленим на ньому пластмасовим пакетом. 1 UA 76427 U 5 10 15 20 25 30 35 40 45 50 55 Відповідно до корисної моделі, конструкція оболонки пристрою виконана захисно-несучою, складається зі з'єднаних разом верхнього і нижнього кожухів, верхній кожух має випнуту над клапаном циліндричну частину, на нижньому кожусі виконана увігнута частина, яка відповідає за формою випнутій частині верхнього кожуха, що забезпечує можливість щільного стикування штабельованих пристроїв з обмеженням їхнього вільного взаємопересування, утворює роз'їм, усередині якого укритий клапан, зі створенням просвіту між нижнім кожухом розташованого зверху пристрою, що стикується, і клапаном пристрою, який розташований знизу; додатково клапан може закриватися окремим запобіжним ковпаком, який разом з обома кожухами і сулією утворює комплект багаторазового застосування оборотної тари, при цьому клапан разом із пластмасовим пакетом виконаний таким, який витягується із сулії, за допомогою виготовлення зовнішніх ніжок-засувок замка клапана, наприклад, такими що відгинаються або легко руйнуються за допомогою інструмента без ушкодження горловини, причому, клапан із пластмасовим пакетом утворюють інший комплект тари разового застосування. Додатково, відповідно до корисної моделі, з метою раціонального розподілу механічних навантажень, що виникають між кожухами і сулією під час переносу кега, на верхньому боці горловини сулії виконаний кільцевий упор, під який заведені пелюсткові засувки верхнього кожуха. З метою посилення ступеня захисту клапана, відповідно до корисної моделі, клапан закритий запобіжною кришкою, на яку накладена пелюсткова шайба, фіксована випнутою циліндричною частиною, причому кришка може бути пломбованою. Також з метою зміцнення конструкції, відповідно до корисної моделі, верхній кожух і випнута циліндрична частина виконані як одне ціле. Таким чином, за рахунок багаторазового використання більш матеріалоємної і дорогої частини оборотної тари, що не вимагає стерилізації, досягається скорочення витрат на тару. Частина тари, що потребує стерильності виконана у вигляді комплекту разового застосування, складає незначну частку за вагою, вартістю від загальної ваги і вартості тари, тому витрати, пов'язані з її утилізацією, порівняно невеликі. Крім того, за рахунок формованих у палетовану партію постачання пристроїв, які щільно стикуються між собою, мають зовнішню захисно-несучу оболонку із виступом у верхній частині і відповідним йому поглибленням у нижній частині, забезпечується захист клапана від зовнішнього впливу, компактність і підвищена механічна стійкість партії. Це дозволяє палетувати і штабелювати, що у свою чергу дає можливість раціонально й ощадливо використовувати складські приміщення і транспорт. Можливість здійснення корисної моделі пояснюється конкретним прикладом реалізації пристрою, показаним на фіг. 1, фіг. 2, фіг. 3, фіг. 4. На фігурі 1 показане складальне креслення пристрою; На фігурі 2 показаний фрагмент верхньої частини складального креслення варіанта виконання 1 пристрою; На фігурі 3 показане складальне креслення клапана; На фігурі 4 показаний фрагмент верхньої частини складального креслення варіанта виконання 2 пристрою. Пристрій (див. фіг. 1) складається з пластмасової сулії 1, у горловині 2 якої встановлений клапан 3, із закріпленим на ньому пластмасовим пакетом 4. Сулія поміщена в нижній кожух 5 захисної та несучої оболонки. Нижній кожух з'єднаний з верхнім кожухом 6 за допомогою засувок 7, що зачеплені в отворах 8 з обідком 9 верхнього кожуха. На верхньому кожусі виконана випнута над клапаном циліндрична частина 10 клапана. Зовні нижнього кожуха виконана увігнута частина 11, що відповідає за формою випнутій циліндричній частині. На зовнішньому боці горловини 2 сулії 1 (див. фіг. 2) виконаний кільцевий упор 12, під який заведені пелюсткові засувки 13 верхнього кожуха 3. Клапан (див. фіг. 3) розміщений на внутрішньому уступі 14 горловини 2 і утворює за допомогою ніжок-засувок 15, виступів 16 і упора 12 на зовнішньому боці горловини замок, при цьому ніжки-засувки, що відходять від корпусу 17, мають стоншення 18. Другий варіант можливого виконання пристрою (див. фіг. 4) має клапан, що закритий запобіжною кришкою 19, на яку накладена пелюсткова шайба 20, фіксована випнутою циліндричною частиною 10. Працює пристрій у такий спосіб. При штабелюванні пристроїв увігнута частина 11 пристрою, який розташований вище, надягається на випнуту частину 10 пристрою, який розташований нижче, при цьому між нижнім кожухом 5 пристрою, що розташований вище, і клапаном З того, який розташований нижче, в 2 UA 76427 U 5 10 15 20 штабелі пристрою створюється гарантований просвіт, що захищає клапан від механічного ушкодження. Для витягування клапана 3 з пакетом 4 з сулії 1 надрізаються або надкушуються за допомогою інструмента стоншені частини 18 ніжок-засувок 15, що дозволяє далі без особливих ускладнень ламати їх, потім вилучати корпус 17, після цього без особливих зусиль витягуються з горловини частини клапана, що залишилися, і порожній пакет, які до цього висіли на уступі 14. Суттєві ознаки відмітні від прототипу, характеризуються тим, що: зовнішня оболонка виконана захисно-несучою і складається з нижнього і верхнього кожухів; за рахунок випнутої циліндричної частини верхнього кожуха і відповідного за формою поглиблення на нижньому кожусі забезпечується можливість штабелювання пристроїв з утворенням між штабельованими пристроями рознімання, усередині якого укритий і захищений клапан пристрою, що розташований нижче; клапан виконаний, таким що витягується разом з пакетом із сулії без її ушкодження; матеріалоємна частина пристрою, а саме, сулія разом з кожухами утворює комплект багаторазового застосування оборотної тари. Таким чином, запропонований новий набір технічних засобів дозволяє досягати поставлених цілей. Для виготовлення пакета може бути використаний поліетилен, застосовуваний у харчовій промисловості; пластмасові деталі клапана виготовляються з поліформальдегіду, або полістиролу, або АБС - пластику, або полікарбонату; сулія - з поліетилену або полікарбонату; кожухи - з поліетилену, або полістиролу, або пропілену. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 1. Пристрій для збереження, транспортування і розливу напоїв, що складається з пластмасової захисної оболонки з розташованою в ній пластмасовою сулією, у горловині якої встановлений клапан із закріпленим на ньому пакетом, який відрізняється тим, що оболонка виконана захисно-несучою, складається зі з'єднаних разом верхнього і нижнього кожухів; верхній кожух має випнуту над клапаном циліндричну частину, на нижньому кожусі виконана увігнута частина, що відповідає за формою випнутій частині, з можливістю забезпечення стикування штабельованих пристроїв зі створенням рознімання, усередині якого укритий клапан, з утворенням просвіту між нижнім кожухом розташованого зверху пристрою, що стикується, і клапаном пристрою, що розташований вище, при цьому обидва кожухи разом із сулією утворюють комплект багаторазового застосування оборотної тари, а клапан із пластмасовим пакетом, виконані такими, що витягуються з сулії, утворюють інший комплект тари разового застосування. 2. Пристрій за п. 1, який відрізняється тим, що на зовнішньому боці горловини сулії виконаний кільцевий упор, під який заведені пелюсткові засувки верхнього кожуха. 3. Пристрій за п. 1, який відрізняється тим, що клапан закритий запобіжною кришкою, на яку накладена пелюсткова шайба, фіксована випнутою циліндричною частиною. 4. Пристрій за п. 1, який відрізняється тим, що верхній кожух і випнута циліндрична верхня частина виконані як одне ціле. 3 UA 76427 U 4 UA 76427 U 5 UA 76427 U 6 UA 76427 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
