Апарат “авокс” для визначення міцності кореневої системи кукурудзи

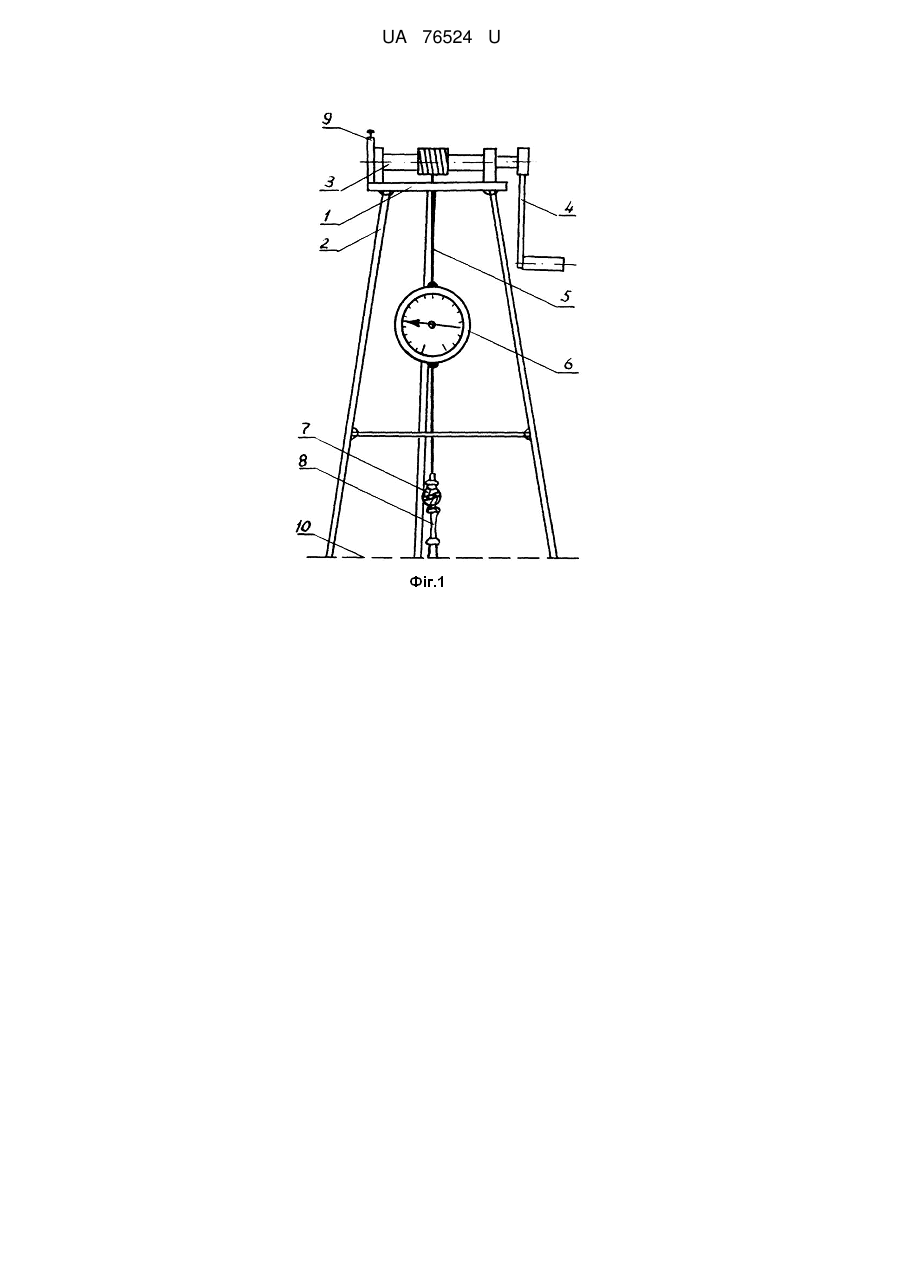

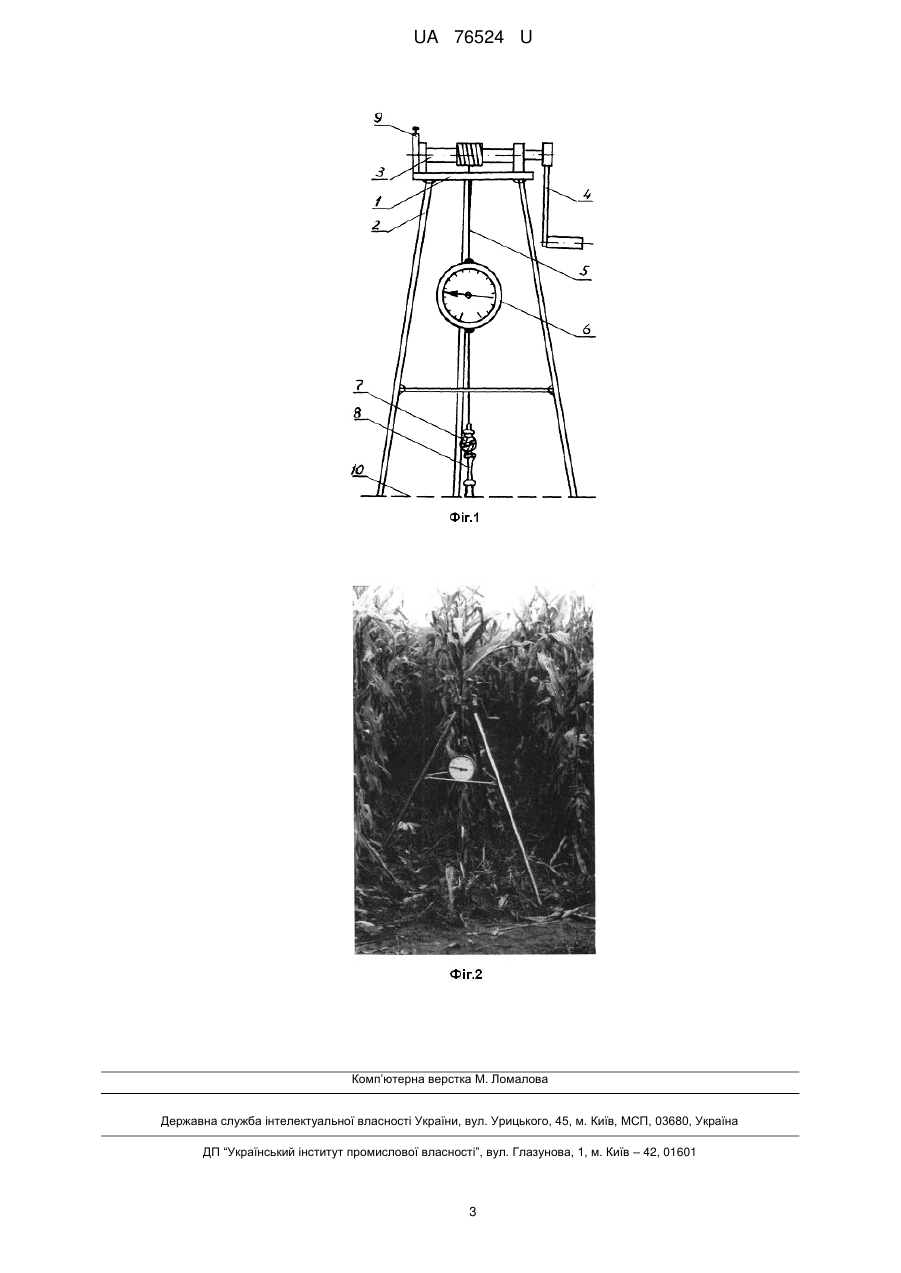

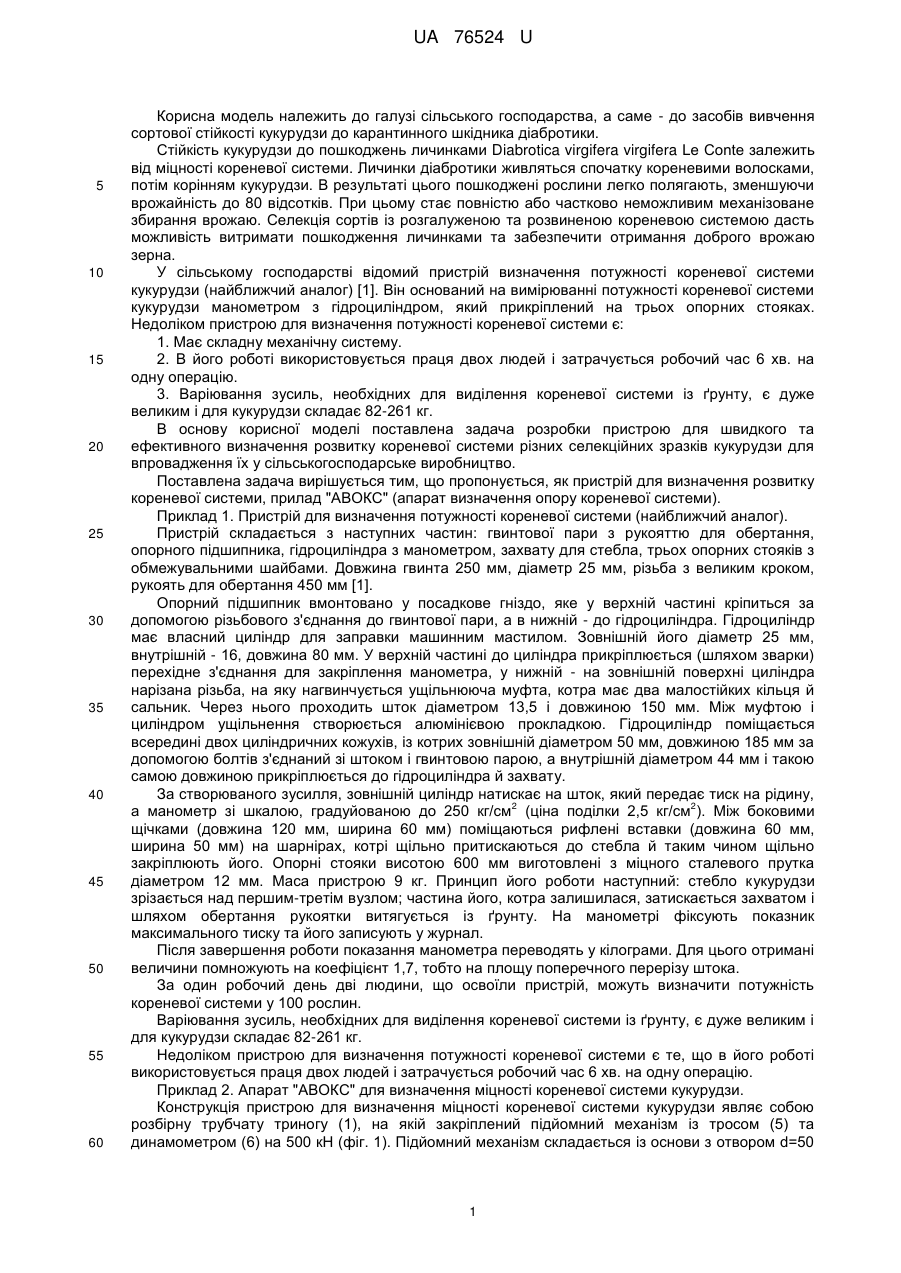

Реферат: Апарат для визначення міцності кореневої системи кукурудзи містить розбірну триногу, підйомний механізм, динамометр та захват для стебла кукурудзи у вигляді еластичного зашморгу. UA 76524 U (12) UA 76524 U UA 76524 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільського господарства, а саме - до засобів вивчення сортової стійкості кукурудзи до карантинного шкідника діабротики. Стійкість кукурудзи до пошкоджень личинками Diabrotica virgifera virgifera Le Conte залежить від міцності кореневої системи. Личинки діабротики живляться спочатку кореневими волосками, потім корінням кукурудзи. В результаті цього пошкоджені рослини легко полягають, зменшуючи врожайність до 80 відсотків. При цьому стає повністю або частково неможливим механізоване збирання врожаю. Селекція сортів із розгалуженою та розвиненою кореневою системою дасть можливість витримати пошкодження личинками та забезпечити отримання доброго врожаю зерна. У сільському господарстві відомий пристрій визначення потужності кореневої системи кукурудзи (найближчий аналог) [1]. Він оснований на вимірюванні потужності кореневої системи кукурудзи манометром з гідроциліндром, який прикріплений на трьох опорних стояках. Недоліком пристрою для визначення потужності кореневої системи є: 1. Має складну механічну систему. 2. В його роботі використовується праця двох людей і затрачується робочий час 6 хв. на одну операцію. 3. Варіювання зусиль, необхідних для виділення кореневої системи із ґрунту, є дуже великим і для кукурудзи складає 82-261 кг. В основу корисної моделі поставлена задача розробки пристрою для швидкого та ефективного визначення розвитку кореневої системи різних селекційних зразків кукурудзи для впровадження їх у сільськогосподарське виробництво. Поставлена задача вирішується тим, що пропонується, як пристрій для визначення розвитку кореневої системи, прилад "АВОКС" (апарат визначення опору кореневої системи). Приклад 1. Пристрій для визначення потужності кореневої системи (найближчий аналог). Пристрій складається з наступних частин: гвинтової пари з рукояттю для обертання, опорного підшипника, гідроциліндра з манометром, захвату для стебла, трьох опорних стояків з обмежувальними шайбами. Довжина гвинта 250 мм, діаметр 25 мм, різьба з великим кроком, рукоять для обертання 450 мм [1]. Опорний підшипник вмонтовано у посадкове гніздо, яке у верхній частині кріпиться за допомогою різьбового з'єднання до гвинтової пари, а в нижній - до гідроциліндра. Гідроциліндр має власний циліндр для заправки машинним мастилом. Зовнішній його діаметр 25 мм, внутрішній - 16, довжина 80 мм. У верхній частині до циліндра прикріплюється (шляхом зварки) перехідне з'єднання для закріплення манометра, у нижній - на зовнішній поверхні циліндра нарізана різьба, на яку нагвинчується ущільнююча муфта, котра має два малостійких кільця й сальник. Через нього проходить шток діаметром 13,5 і довжиною 150 мм. Між муфтою і циліндром ущільнення створюється алюмінієвою прокладкою. Гідроциліндр поміщається всередині двох циліндричних кожухів, із котрих зовнішній діаметром 50 мм, довжиною 185 мм за допомогою болтів з'єднаний зі штоком і гвинтовою парою, а внутрішній діаметром 44 мм і такою самою довжиною прикріплюється до гідроциліндра й захвату. За створюваного зусилля, зовнішній циліндр натискає на шток, який передає тиск на рідину, 2 2 а манометр зі шкалою, градуйованою до 250 кг/см (ціна поділки 2,5 кг/см ). Між боковими щічками (довжина 120 мм, ширина 60 мм) поміщаються рифлені вставки (довжина 60 мм, ширина 50 мм) на шарнірах, котрі щільно притискаються до стебла й таким чином щільно закріплюють його. Опорні стояки висотою 600 мм виготовлені з міцного сталевого прутка діаметром 12 мм. Маса пристрою 9 кг. Принцип його роботи наступний: стебло кукурудзи зрізається над першим-третім вузлом; частина його, котра залишилася, затискається захватом і шляхом обертання рукоятки витягується із ґрунту. На манометрі фіксують показник максимального тиску та його записують у журнал. Після завершення роботи показання манометра переводять у кілограми. Для цього отримані величини помножують на коефіцієнт 1,7, тобто на площу поперечного перерізу штока. За один робочий день дві людини, що освоїли пристрій, можуть визначити потужність кореневої системи у 100 рослин. Варіювання зусиль, необхідних для виділення кореневої системи із ґрунту, є дуже великим і для кукурудзи складає 82-261 кг. Недоліком пристрою для визначення потужності кореневої системи є те, що в його роботі використовується праця двох людей і затрачується робочий час 6 хв. на одну операцію. Приклад 2. Апарат "АВОКС" для визначення міцності кореневої системи кукурудзи. Конструкція пристрою для визначення міцності кореневої системи кукурудзи являє собою розбірну трубчату триногу (1), на якій закріплений підйомний механізм із тросом (5) та динамометром (6) на 500 кН (фіг. 1). Підйомний механізм складається із основи з отвором d=50 1 UA 76524 U 5 10 15 20 25 30 35 40 45 мм посередині, закріпленої на тринозі. На ній розміщується вал на підшипниках (3) із рукояткою (4), при цьому зусилля прикладене на рукоятку зменшується в 20 раз порівняно із силою, потрібною на висмикування коріння. На вал намотується трос, що з'єднаний через динамометр із зашморгом, що затягується самостійно (7). Маса пристрою 7 кг. Тринога розміщується центром над рослиною кукурудзи (фіг. 2). Перед тим верхня частина рослини зрізується на рівні 3-го міжвузля. Еластичним зашморгом захоплюється стебло на рівні 2-го міжвузля. Поворотом рукоятки обертається вал. На нього намотується трос із динамометром до того моменту, поки не висмикнеться з ґрунту корінь кукурудзи. Динамометр фіксує силу, потрібну на висмикування коріння, в кН. В залежності від міцності та розгалуженості кореневої системи за однакових ґрунтово-кліматичних умов ця сила для різних сортів та гібридів буде різною. Більша необхідна сила для висмикування кореня кукурудзи з ґрунту свідчить про більш розвинуту кореневу систему, і навпаки [2]. Сорти та гібриди кукурудзи із розвинутою кореневою системою рекомендуються для районування і вирощування у виробництві (застосування у сільському господарстві). На всю процедуру витрачається робочий час однієї людини - 3 хв., за значно менших витрат енергії, прикладеної до рукоятки, ніж за використання найближчого аналога. До істотних ознак, що характеризують корисну модель, належить той факт, що вперше для визначення міцності кореневої системи пропонується пристрій - апарат "АВОКС" конструкція якого складається з розбірної триноги, підйомного механізму із тросом, динамометра та захвату для стебла кукурудзи у вигляді еластичного зашморгу, що затягується самостійно. Технічний результат, якого можна досягти за застосування корисної моделі, полягає у використанні апарата "АВОКС" для визначення міцності кореневої системи кукурудзи. Причинно-наслідковий зв'язок між сукупністю ознак і технічним результатом полягає в тому, що для визначення міцності кореневої системи кукурудзи використовується апарат "АВОКС", завдяки чому досягнуто високі критерії ефективності засобу порівняно з найближчим аналогом при значно менших затратах ручної праці та економії робочого часу. Перелік фігур креслення (фіг. 1): 1) основа; 2) тринога; 3) вал на підшипниках; 4) рукоятка; 5) трос; 6) динамометр; 7) зашморг; 8) стеблина кукурудзи; 9) храповий механізм; 10) рівень ґрунту. Літературні джерела 1. Зозуля О.Л. Селекція і насінництво польових культур / Зозуля О.Л., Мамалиґа B.C.// - К.: Урожай, 1993.-416 с. 2. Мельник П.А. Оценка устойчивости кукурузы к повреждению Diabrotica virgifera // / П.А. Мельник, Т.И. Мацькив, Ю.Ф Редько., Б.В.Илык, А.Г.Шайко-Шайковский // Защита и карантин растений - Москва, 2005. - № 10. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Апарат для визначення міцності кореневої системи кукурудзи, який відрізняється тим, що він містить розбірну триногу, підйомний механізм, динамометр та захват для стебла кукурудзи у вигляді еластичного зашморгу, що затягується самостійно. 2 UA 76524 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
