Пристрій корекції виділення основного тону

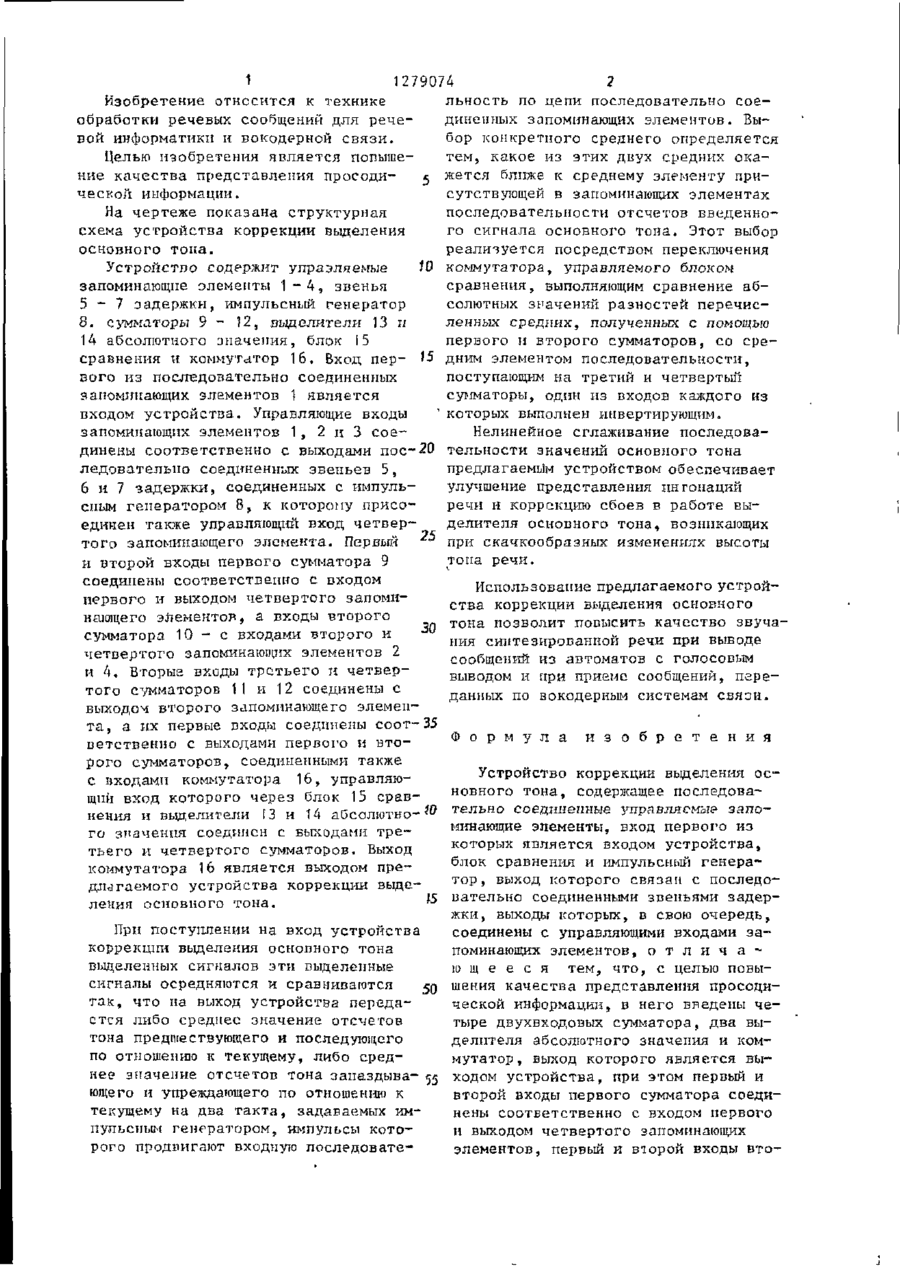

Изобретение относится к технике обработки речевых сообщений для речевой информатики и вокодерной связи. Цель изобретения - повышение качества представления просодической информации. При поступлении на вход устрой ства выделенных сигналов они осредняются и сравниваются так, что на выход устройства передается либо среднее значение отсчетов точа предшествующего и последующего по отношению к текущему, либо среднее значение отсчетов тона запаздывающего и упреждающего по отношению к текущему на два такта, задаваемых импульсным генератором 8, импульсы которого продвигают входную последовательность по цепи запоминающих элементов 1 - 4 . Выбор среднего определяется тем, какое из двух средних ближе к среднему элементу присутствующей в запоминающих элементах 1 - 4 последовательности отсчетов введенного сигнала основного тона. Выбор реализуется переключением коммутатора 16, управляемого блока 15 сравнения. 1 ил. Выход 1 1279074 Изобретение относится к технике льность по цепи последовательно соеобработки речевых сообщений для речединенных запоминающих элементов. Вывой информатики и вокодерной связи. бор конкретного среднего определяется тем, какое из этих двух средних окаЦелью изобретения является повышение качества представления просоди^ жется ближе к среднему элементу присутствующей в запоминающих элементах ческой информации. последовательности отсчетов введенноНа чертеже показана структурная го сигнала основного тона. Этот выбор схема устройства коррекции выделения реализуется посредством переключения основного топа. Устройство содержит упразляемые Ї0 коммутатора, управляемого блоком сравнения, выполняющим сравнение абзапоминающие элементы 1 - 4 , звенья солютных значений разностей перечис5 - 7 задержки, импульсный генератор ленных средних, полученных с помощью 8. сумматоры 9 - 12, выделители 13 и первого и второго сумматоров, со сре14 абсолютного значения, блок і 5 дним элементом последовательности, сравнения и коммутатор 16. Вход пер- Ї5 поступающим на третий и четвертый вого из последовательно соединенных сумматоры, один из входов каждого из запоминающих элементов 1 является которых выполнен инвертирующим. входом устройства. Управляющие входы запоминающих элементов 1, 2 и 3 соеНелинейное сглаживание последовадинены соответственно с выходами пос-20 тельности значений основного тона ледовательпо соединенных звеньев 5, предлагаемым устройством обеспечивает 6 и 7 задержки, соединенных с импульулучшение представления интонаций сным генератором 8, к которому присоречи и коррекцию сбоев в работе выединен также управляющий вход четвер делителя основного тона, возникающих того запоминающего элемента. Первый 25 при скачкообразных изменениях высоты и второй входы первого сумматора 9 топа речи. соединены соответственно с входом Использование предлагаемого устройпервого и выходом четвертого запомиства коррекции выделения основного нающего элементов, а входы второго сумматора 1 0 - е входами второго и 30 тона позволит повысить качество звучания синтезированной речи при выводе четвертого запоминающих элементов 2 сообщений из автоматов с голосовым и 4. Вторые входы третьего и четвервыводом и при приеме сообщений, перетого сумматоров 11 и 12 соединены с данных по вокодерным системам связи. выходом второго запоминающего элемента, а их первые входы соединены соот-35 ветственно с выходами первого и втоФ о р м у л а и з о б р е т е н и я рого сумматоров, соединенными также с входами коммутатора 16, управляюУстройство коррекции выделения осщий вход которого через блок 15 сравновного тона, содержащее последованения и выделители 13 и 14 абсолютно-*" тельно соединенные управляемые запого значения соединен с выходами треминающие элементы, вход первого из тьего и четвертого сумматоров. Выход которых является входом устройства, коммутатора 16 является выходом преблок сравнения и импульсный генерадлагаемого устройства коррекции выдетор , выход которого связан с последоления основного тона. " вательно соединенными звеньями задерПри поступлении на вход устройства коррекции выделения основного тона выделенных сигналов эти выделенные сигналы осредняготся и сравниваются 50 так, что на выход устройства передастся либо среднее значение отсчетов тона предшествующего и последующего по отношению к текущему, либо среднее значение отсчетов тона запаздыва- 55 ющего и упреждающего по отношению к текущему на два такта, задаваемых импульсным генератором, импульсы которого продвигают входную последовате жки, выходы которых, в свою очередь, соединены с управляющими входами запоминающих элементов, о т л и ч а ю щ е е с я тем, что, с целью повышения качества представления просодической информации, в него введены четыре двухвходовых сумматора, два выделителя абсолютного значения и коммутатор , выход которого является выходом устройства, при этом первый и второй входы первого сумматора соединены соответственно с входом первого и выходом четвертого запоминающих элементов, первый и второй входы вто 3 12790 рого сумматора соединены соответственно с выходами первого и третьего запоминающих элементов, первый и второй входы коммутатора соединены соответственно с выходами первого и вто- 5 рого сумматоров и соответственно с первыми входами третьего и четвертого сумматоров, вторые входы которых соединены с входом третьего запоминающего элемента, выходы третьего и чет- '0 Редактор А.Ворович вертого сумматоров соединены соответственно через первый и второй выделители абсолютного значения с первым к вторым входами блока сравнения, выход которого соединен с управляющим входом коммутатора, причем вторые входы третьего и четвертого сумматоров выполнены инвертирующими, а количество последовательно соединенных запоминающих элементов установлено равным четырем. Составитель В.Махонин Техред И.Попович Корректор А.Ильин Заказ 6855/59 Тираж 624 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б , , д , 4/5 Произволетвенно-*-лолиграфическое предприятие, г, Ужгород, ул. Проектная, 4
