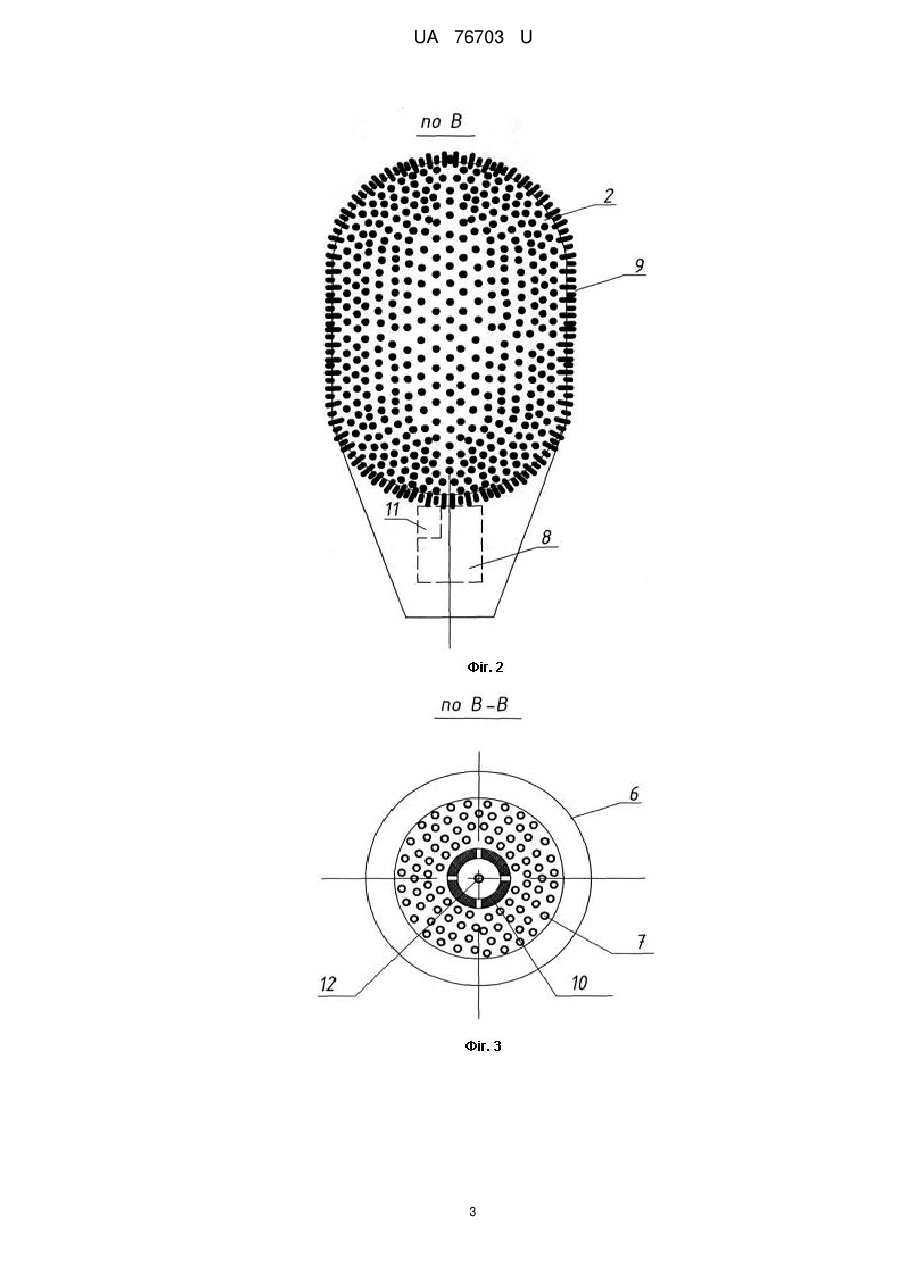

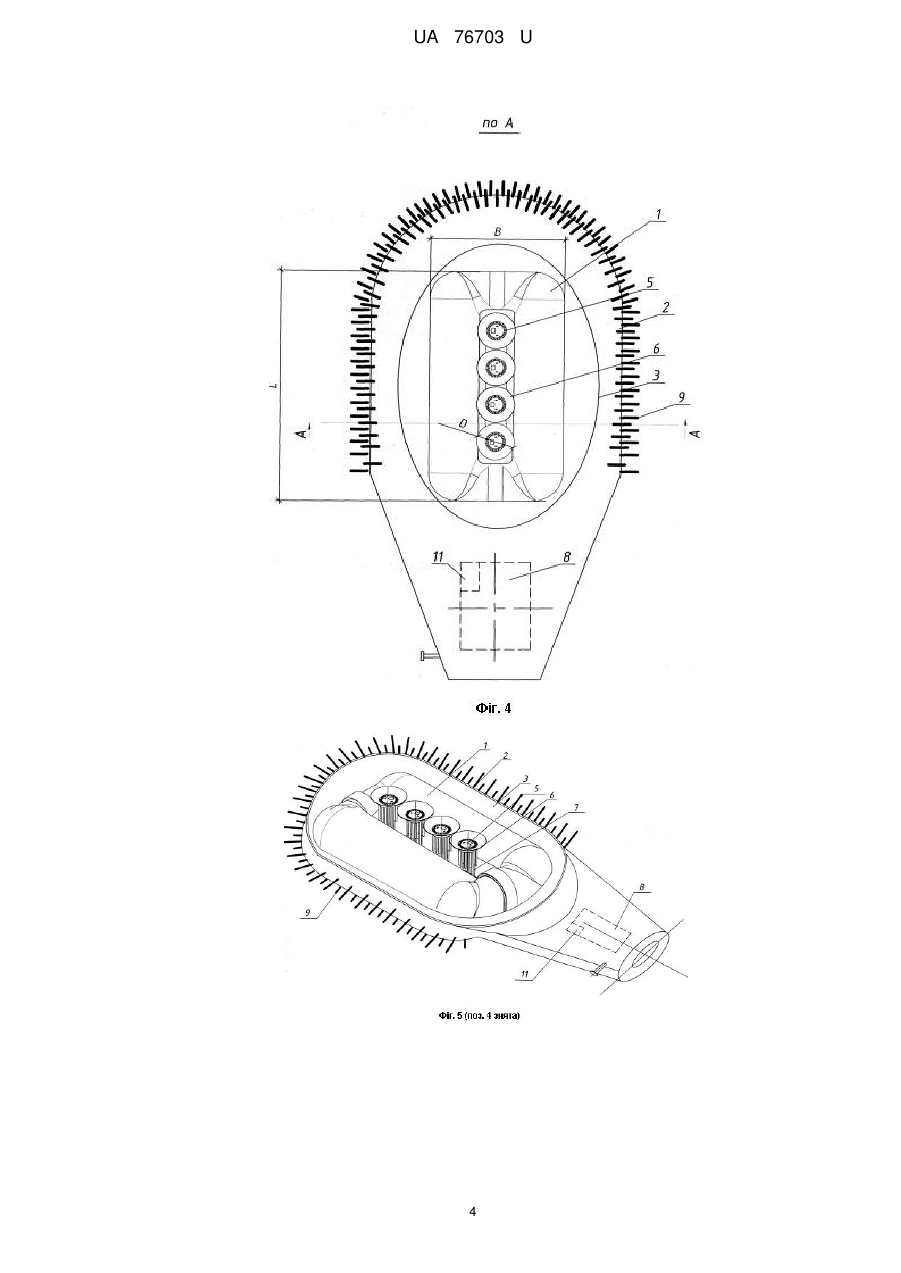

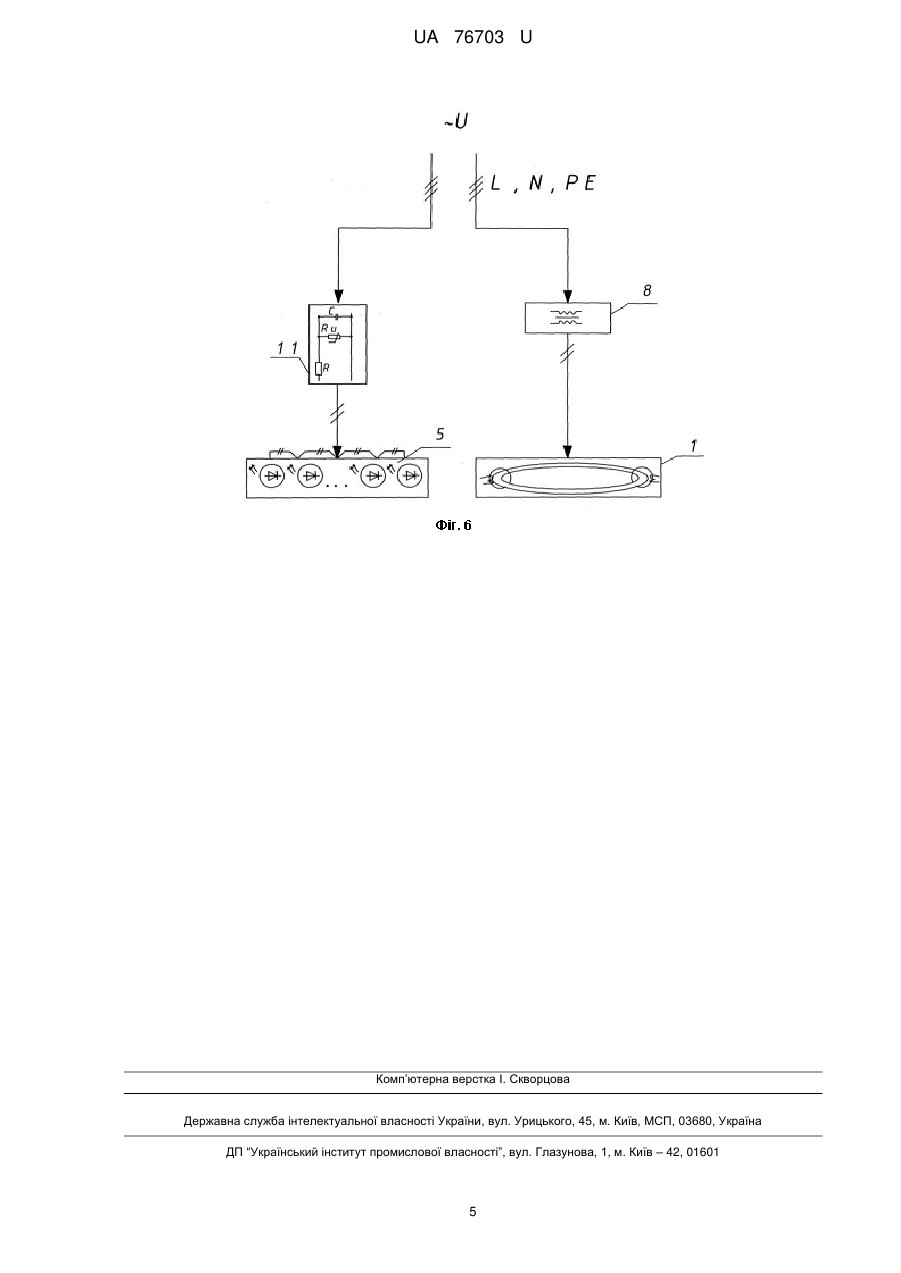

Світильник комбінований для вулиць і доріг, що містить два джерела світла, розсіювач, корпус, блок живлення першого джерела світла, друковану плату другого джерела світла, який відрізняється тим, що перше джерело світла складається з індукційної лампи, а друге - з n-ї кількості СДМ Acrich2, котрі розміщені на індивідуальних тепловідведеннях голчастого типу, виконаних з терморозсіюючого полімеру композитного (ТРПК), і установлені у вікні індукційної лампи (ІЛ), розсіювач виконаний у формі овалу з прозорого ТРПК, а корпус - овальної форми, покритий n-ю кількістю голчастих стрижнів, також виконаний з ТРПК, перше джерело світла з'єднане з блоком живлення з частотою 220 В, 50 Гц, а друге - з друкованою платою, котра підключена до мережі змінного струму.

Текст

Реферат: UA 76703 U UA 76703 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до напівпровідникової світлотехніки, яка може застосовуватися для освітлення громадських та адміністративних будівель та безпосередньо для зовнішнього освітлення вулиць і доріг. Світильники, які виконані лише на основі індукційної лампи нещодавно почали застосовуватися для освітлення вулиць, доріг, тунелів та ін. Наприклад, ВКУ-001, ВКУ-002, ВКУ003, ВКУ-005, ВКУ-010, ВКУ-011, ВКУ-012, ВУ-00, ВПУ-003 з потужністю 80-200-300 Вт [1]. Це світлотехнічне обладнання дозволяє забезпечити комфортне освітлення територій завдяки близькому до сонячного спектру та відсутності мерехтіння, маючи при цьому високу енергетичну ефективність. Ці світильники поряд з багатьма перевагами мають і недоліки. Основним з яких є те, що вони мають одне джерело світла, що зменшує їх надійність. Поряд з тим світильники мають достатньо добре просторове освітлення, а його дальність невелика, що впливає на їх використовування на відповідальних магістральних вулицях та в прожекторному освітленні. В основу корисної моделі поставлена задача створення такого світильника, конструкція і робота якого дозволяли б підвищити світлову віддачу, надійність, термін служби та дальність освітлення. Поставлена задача розв'язується за рахунок того, що запропонований світильник комбінований для вулиць і доріг (СКВД) містить n-ну кількість незалежних потужних світлодіодних модулів (СДМ) Acrich2 [2], котрі розміщені на індивідуальних високоефективних тепловідведеннях голчастого типу, виконаних з терморозсіюючого полімеру композитного (ТРПК), в просторі вікна індукційної лампи (ІЛ). Корпус ІЛ виконаний з ТРПК й вкритий голчатими стрижнями. СДМ Acrich2 та ІЛ з'єднані зі своїми незалежними джерелами живлення, а останні з'єднані з мережею змінного струму 220 В, 50 Гц. Сумісним з найближчим аналогом [1] є корпус ІЛ, безпосередньо індукційна лампа та її блок живлення, відбивач та розсіювач (ковпак). Як приклад, в роботі розглядається ІЛ Smart Dragon типу LVDI з наступними технічними характеристиками: тип LVD-WJY80JW1, гарантія 5 років, напруга 220В, світловий потік 6400 лм, потужність 80 Вт, габарити L=250 мм, B=140 мм, Н= 99 мм, а ІЛ в СКВД має такі ж габаритні розміри, крім h=120 мм, D=40 мм. Джерело світла СДМ Acrich2 вільно розміщується в корпусі вуличного світильника ВКУ-005 (прототип [1]), потужністю 80 Вт та ступенем захисту ІР65. СКВД складається з двох джерел світла: перше - індукційна лампа, 6400 лм або світлова віддача 81 лм/Вт, потужність 80 Вт. Друге - СДМ Acrich2 в кількості 4 шт., потужність кожного складає 4 Вт, 330 лм або світлова віддача 82,5 лм/Вт. В цілому сумарна потужність - 96 Вт, 7720 лм або 80,4 лм/Вт, що відповідає газонаповненій лампі розжарювання (ЛР) потужністю приблизно 500 Вт. При однаковому світловому потоці СКВД буде мати потужність в 5,2 рази менше ніж ЛН. Саме в цьому закладене питання економії електроенергії. СДМ Acrich2 вмикається через захисну друковану плату прямо в мережу незалежно (паралельно), ІЛ живиться від електричного високочастотного баласту (джерела живлення) частотою 250 кГц, останній підключений до мережі 220 В, 50 Гц. На кресленні зображено: розріз СКВД по А-А (фіг. 1); вид за стрілкою В (фіг. 2); розріз по В-В поз.7 (фіг. 3); вид за стрілкою А (фіг. 4); загальний вид СКВД (фіг. 5); блок-схема електрична СКВД (фіг. 6). Запропонований світильник комбінований для вулиць і доріг (фіг. 1-6) містить: 1 - лампа індукційна; 2 - корпус СКВД, виконаний з ТРПК великої теплопровідності (5-10 Вт/м•К), на поверхні котрого розміщені голчасті стрижні, які дозволяють підвищити теплову ефективність лампи, з віддачею тепла в атмосферу; 3 - відбивач СКВД; 4 - розсіювач (ковпак), виконаний з прозорого (матового) ТРПК; 5 - СДМ Acrich2 потужністю 4 Вт (в кількості 4 шт.); 6- відбивач з кутом розсіювання 10-15°; 7- голчасті стрижні, з'єднані з корпусом лампи; 8 - блок живлення (електричний баласт) з частотою 250 кГц для першого джерела живлення; 9 - голчасті стрижні корпуса СКВД з ТРПК; 10 - циліндрична стійка з ТРПК для відведення тепла через корпус СКВД, за її внутрішнім простором прокладені живильні дроти (поз. 12) СДМ Acrich2; 11 - друкарська захисна панель, складена з компенсатору (С), варистору (Ru) та самовідновного запобіжника; 12 - живильні дроти СДМ Acrich2. Потужність СКВД може бути різною, це залежить від кількості СДМ та габаритних розмірів. Термін дії близько 100 тис. годин, в той час як компактні люмінесцентні лампи мають 15 тис. годин, а ЛР - 1000 годин. За рік один світильник (96 Вт) може заощадити приблизно 1244 кВт•годин електроенергії, а їх по Україні мільйони. 1 UA 76703 U 5 10 Надійність пред'явленого світильника збільшується за рахунок кількості СДМ, котрі з'єднані паралельно. При виходу з ладу одного чи декількох СДМ, або індукційної лампи, інші будуть працювати, чим самим забезпечується безаварійність роботи транспорту та безпека людей. Ефективність та термін служби СКВД збільшується за рахунок прийнятого матеріалу тепловідведення та їх конструкцією, дальність світлового потоку збільшилася за рахунок прийнятого розсіювача навколо СДМ Acrich2, з малим кутом розсіювання. Джерела інформації: 1. Каталог компании "Арсенал-А" "Индукционное освещение", Донецк, 2011 г. (www.svetlichnyi.at.ua) (прототип). 2. Л. Бауэр. Светодиодные модули Acrich2, облегчающие жизнь светотехника / Бауэр Л., Королев Г. // Полупроводниковая светотехника, 2012. - № 2. - С. 22-24. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Світильник комбінований для вулиць і доріг, що містить два джерела світла, розсіювач, корпус, блок живлення першого джерела світла, друковану плату другого джерела світла, який відрізняється тим, що перше джерело світла складається з індукційної лампи, а друге - з n-ї кількості СДМ Acrich2, котрі розміщені на індивідуальних тепловідведеннях голчастого типу, виконаних з терморозсіюючого полімеру композитного (ТРПК), і установлені у вікні індукційної лампи (ІЛ), розсіювач виконаний у формі овалу з прозорого ТРПК, а корпус - овальної форми, покритий n-ю кількістю голчастих стрижнів, також виконаний з ТРПК, перше джерело світла з'єднане з блоком живлення з частотою 220 В, 50 Гц, а друге - з друкованою платою, котра підключена до мережі змінного струму. 2 UA 76703 U 3 UA 76703 U 4 UA 76703 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
