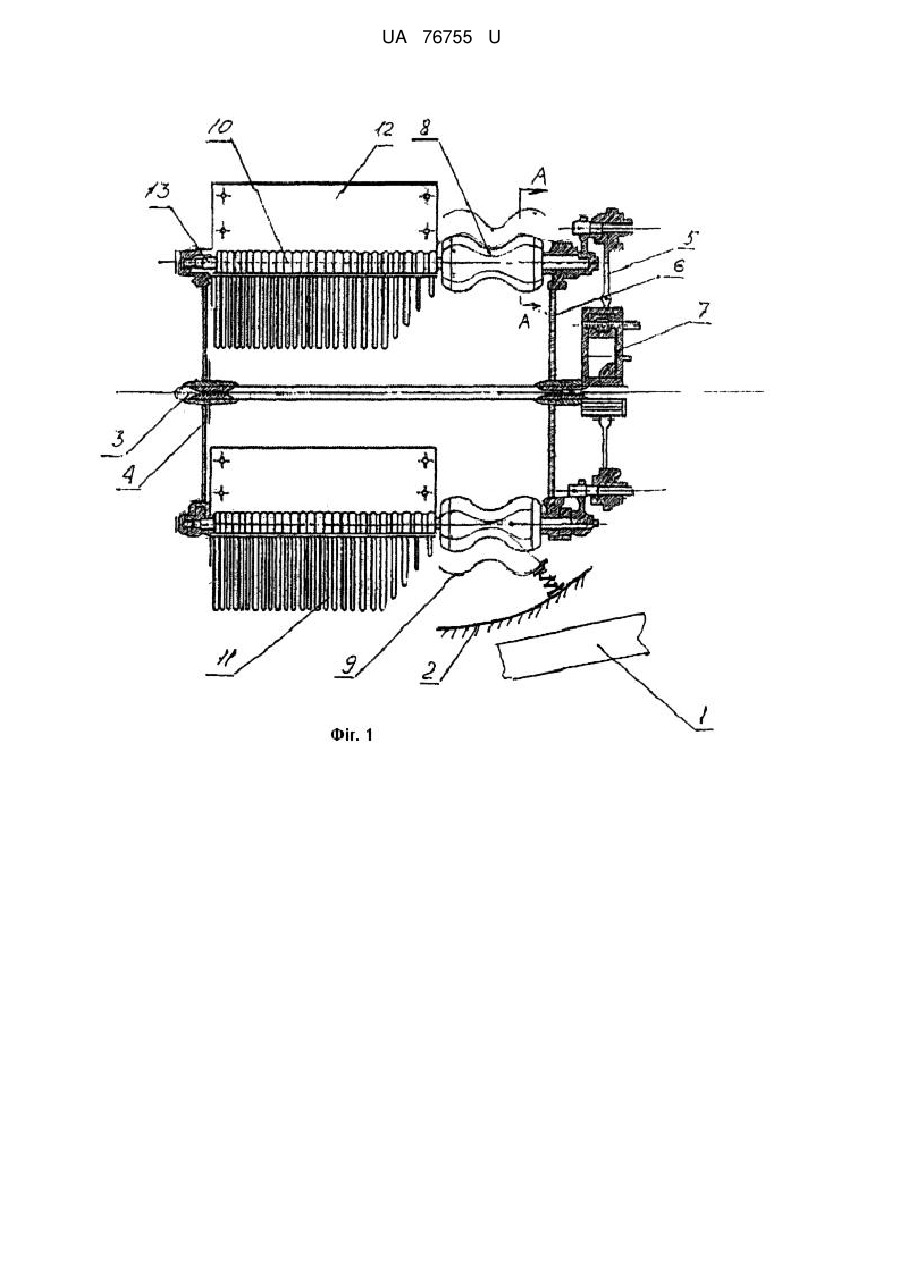

Плющильно-очісувальний апарат

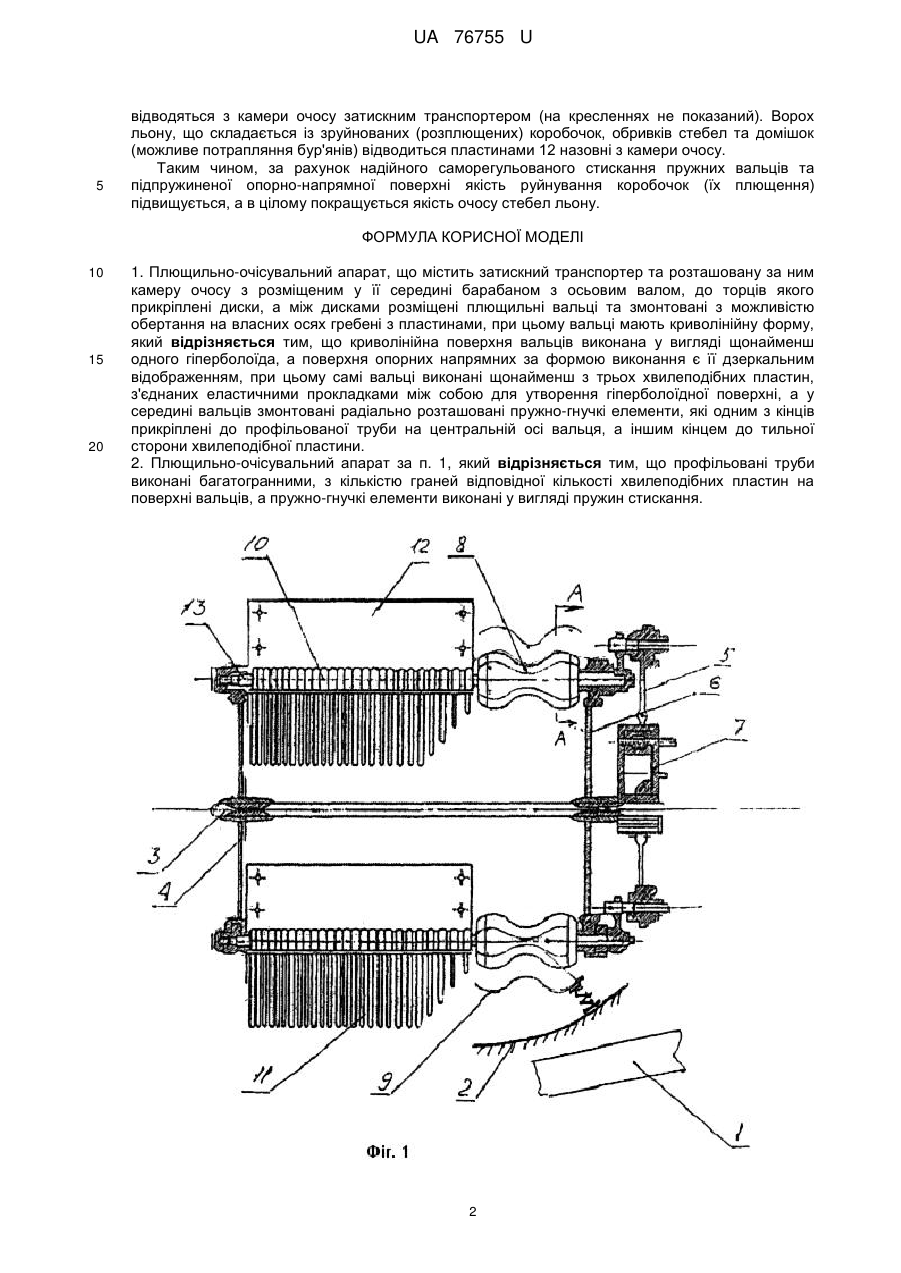

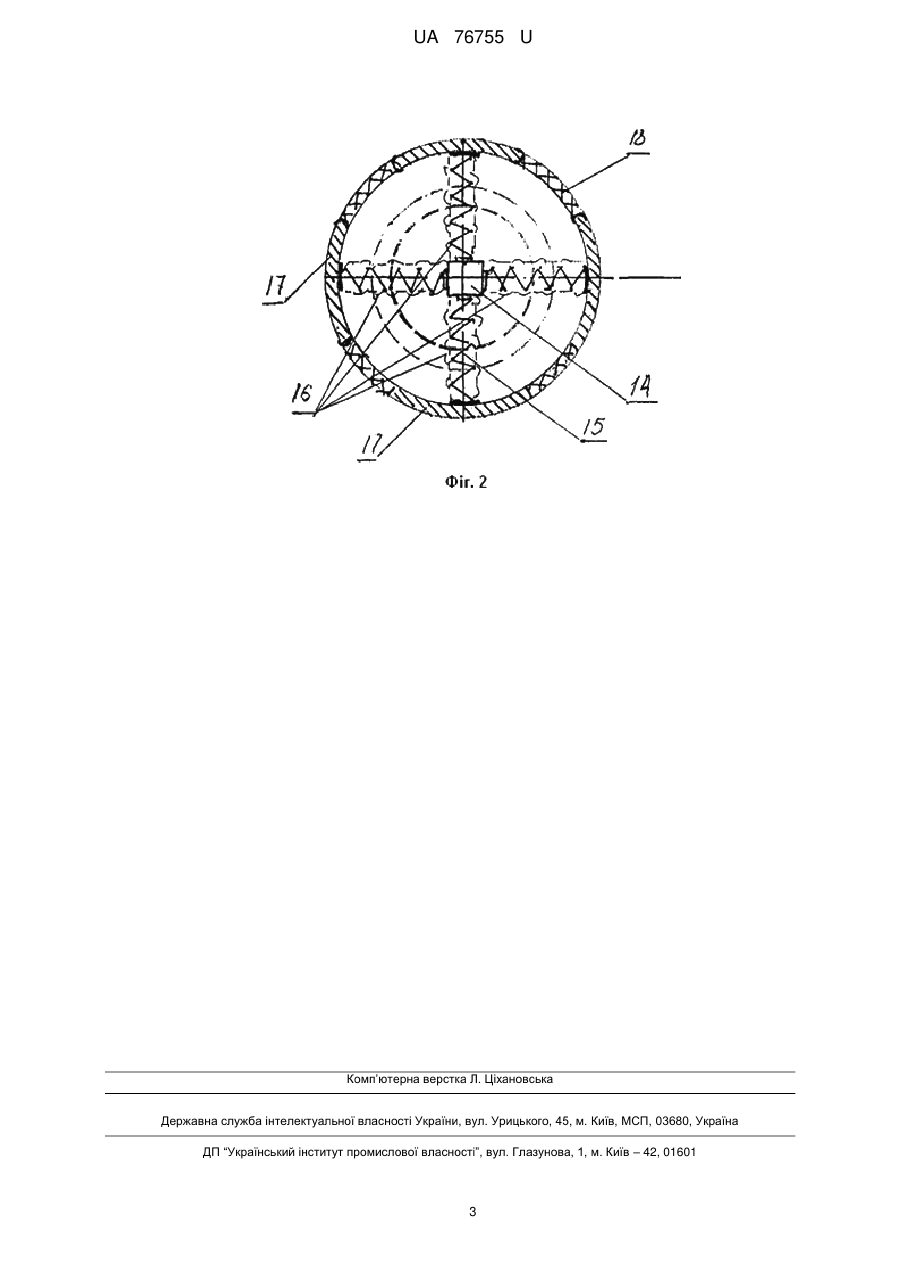

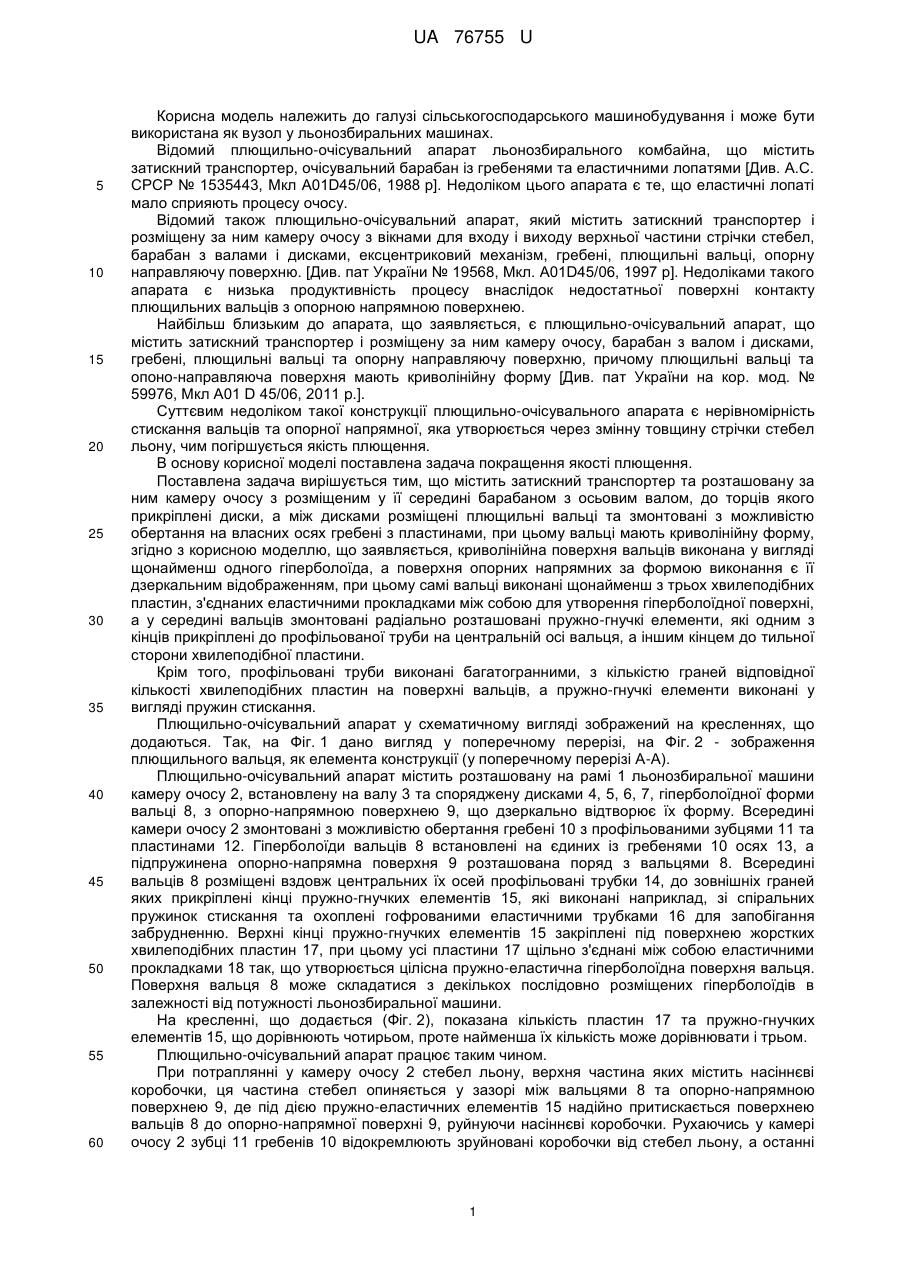

Реферат: Плющильно-очісувальний апарат містить затискний транспортер та розташовану за ним камеру очосу з розміщеним у її середині барабаном з осьовим валом, до торців якого прикріплені диски, а між дисками розміщені плющильні вальці та змонтовані з можливістю обертання на власних осях гребені з пластинами, при цьому вальці мають криволінійну форму. Криволінійна поверхня вальців виконана у вигляді щонайменш одного гіперболоїда, а поверхня опорних напрямних за формою виконання є її дзеркальним відображенням. Самі вальці виконані щонайменш з трьох хвилеподібних пластин, з'єднаних еластичними прокладками між собою для утворення гіперболоїдної поверхні, а у середині вальців змонтовані радіально розташовані пружно-гнучкі елементи, які одним з кінців прикріплені до профільованої труби на центральній осі вальця, а іншим кінцем до тильної сторони хвилеподібної пластини. UA 76755 U (54) ПЛЮЩИЛЬНО-ОЧІСУВАЛЬНИЙ АПАРАТ UA 76755 U UA 76755 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана як вузол у льонозбиральних машинах. Відомий плющильно-очісувальний апарат льонозбирального комбайна, що містить затискний транспортер, очісувальний барабан із гребенями та еластичними лопатями [Див. А.С. СРСР № 1535443, Мкл A01D45/06, 1988 р]. Недоліком цього апарата є те, що еластичні лопаті мало сприяють процесу очосу. Відомий також плющильно-очісувальний апарат, який містить затискний транспортер і розміщену за ним камеру очосу з вікнами для входу і виходу верхньої частини стрічки стебел, барабан з валами і дисками, ексцентриковий механізм, гребені, плющильні вальці, опорну направляючу поверхню. [Див. пат України № 19568, Мкл. A01D45/06, 1997 р]. Недоліками такого апарата є низька продуктивність процесу внаслідок недостатньої поверхні контакту плющильних вальців з опорною напрямною поверхнею. Найбільш близьким до апарата, що заявляється, є плющильно-очісувальний апарат, що містить затискний транспортер і розміщену за ним камеру очосу, барабан з валом і дисками, гребені, плющильні вальці та опорну направляючу поверхню, причому плющильні вальці та опоно-направляюча поверхня мають криволінійну форму [Див. пат України на кор. мод. № 59976, Мкл А01 D 45/06, 2011 p.]. Суттєвим недоліком такої конструкції плющильно-очісувального апарата є нерівномірність стискання вальців та опорної напрямної, яка утворюється через змінну товщину стрічки стебел льону, чим погіршується якість плющення. В основу корисної моделі поставлена задача покращення якості плющення. Поставлена задача вирішується тим, що містить затискний транспортер та розташовану за ним камеру очосу з розміщеним у її середині барабаном з осьовим валом, до торців якого прикріплені диски, а між дисками розміщені плющильні вальці та змонтовані з можливістю обертання на власних осях гребені з пластинами, при цьому вальці мають криволінійну форму, згідно з корисною моделлю, що заявляється, криволінійна поверхня вальців виконана у вигляді щонайменш одного гіперболоїда, а поверхня опорних напрямних за формою виконання є її дзеркальним відображенням, при цьому самі вальці виконані щонайменш з трьох хвилеподібних пластин, з'єднаних еластичними прокладками між собою для утворення гіперболоїдної поверхні, а у середині вальців змонтовані радіально розташовані пружно-гнучкі елементи, які одним з кінців прикріплені до профільованої труби на центральній осі вальця, а іншим кінцем до тильної сторони хвилеподібної пластини. Крім того, профільовані труби виконані багатогранними, з кількістю граней відповідної кількості хвилеподібних пластин на поверхні вальців, а пружно-гнучкі елементи виконані у вигляді пружин стискання. Плющильно-очісувальний апарат у схематичному вигляді зображений на кресленнях, що додаються. Так, на Фіг. 1 дано вигляд у поперечному перерізі, на Фіг. 2 - зображення плющильного вальця, як елемента конструкції (у поперечному перерізі А-А). Плющильно-очісувальний апарат містить розташовану на рамі 1 льонозбиральної машини камеру очосу 2, встановлену на валу 3 та споряджену дисками 4, 5, 6, 7, гіперболоїдної форми вальці 8, з опорно-напрямною поверхнею 9, що дзеркально відтворює їх форму. Всередині камери очосу 2 змонтовані з можливістю обертання гребені 10 з профільованими зубцями 11 та пластинами 12. Гіперболоїди вальців 8 встановлені на єдиних із гребенями 10 осях 13, а підпружинена опорно-напрямна поверхня 9 розташована поряд з вальцями 8. Всередині вальців 8 розміщені вздовж центральних їх осей профільовані трубки 14, до зовнішніх граней яких прикріплені кінці пружно-гнучких елементів 15, які виконані наприклад, зі спіральних пружинок стискання та охоплені гофрованими еластичними трубками 16 для запобігання забрудненню. Верхні кінці пружно-гнучких елементів 15 закріплені під поверхнею жорстких хвилеподібних пластин 17, при цьому усі пластини 17 щільно з'єднані між собою еластичними прокладками 18 так, що утворюється цілісна пружно-еластична гіперболоїдна поверхня вальця. Поверхня вальця 8 може складатися з декількох послідовно розміщених гіперболоїдів в залежності від потужності льонозбиральної машини. На кресленні, що додається (Фіг. 2), показана кількість пластин 17 та пружно-гнучких елементів 15, що дорівнюють чотирьом, проте найменша їх кількість може дорівнювати і трьом. Плющильно-очісувальний апарат працює таким чином. При потраплянні у камеру очосу 2 стебел льону, верхня частина яких містить насіннєві коробочки, ця частина стебел опиняється у зазорі між вальцями 8 та опорно-напрямною поверхнею 9, де під дією пружно-еластичних елементів 15 надійно притискається поверхнею вальців 8 до опорно-напрямної поверхні 9, руйнуючи насіннєві коробочки. Рухаючись у камері очосу 2 зубці 11 гребенів 10 відокремлюють зруйновані коробочки від стебел льону, а останні 1 UA 76755 U 5 відводяться з камери очосу затискним транспортером (на кресленнях не показаний). Ворох льону, що складається із зруйнованих (розплющених) коробочок, обривків стебел та домішок (можливе потрапляння бур'янів) відводиться пластинами 12 назовні з камери очосу. Таким чином, за рахунок надійного саморегульованого стискання пружних вальців та підпружиненої опорно-напрямної поверхні якість руйнування коробочок (їх плющення) підвищується, а в цілому покращується якість очосу стебел льону. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Плющильно-очісувальний апарат, що містить затискний транспортер та розташовану за ним камеру очосу з розміщеним у її середині барабаном з осьовим валом, до торців якого прикріплені диски, а між дисками розміщені плющильні вальці та змонтовані з можливістю обертання на власних осях гребені з пластинами, при цьому вальці мають криволінійну форму, який відрізняється тим, що криволінійна поверхня вальців виконана у вигляді щонайменш одного гіперболоїда, а поверхня опорних напрямних за формою виконання є її дзеркальним відображенням, при цьому самі вальці виконані щонайменш з трьох хвилеподібних пластин, з'єднаних еластичними прокладками між собою для утворення гіперболоїдної поверхні, а у середині вальців змонтовані радіально розташовані пружно-гнучкі елементи, які одним з кінців прикріплені до профільованої труби на центральній осі вальця, а іншим кінцем до тильної сторони хвилеподібної пластини. 2. Плющильно-очісувальний апарат за п. 1, який відрізняється тим, що профільовані труби виконані багатогранними, з кількістю граней відповідної кількості хвилеподібних пластин на поверхні вальців, а пружно-гнучкі елементи виконані у вигляді пружин стискання. 2 UA 76755 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
