Очісувальний пристрій на корені
Номер патенту: 54708
Опубліковано: 25.11.2010
Автори: Бєлодєдов Віктор Олександрович, Носко Павло Леонідович, Філь Павло Володимирович
Формула / Реферат
Очісувальний пристрій на корені, що містить платформу, подавальний барабан з кожухом і рядами металевих гребінок, очісувальний барабан з рядами еластичних гребінок і заднім відбивним щитком, який відрізняється тим, що барабани приведено у обертання з однаковою частотою, ряди їхніх гребінок зміщено на половину кутового кроку і міжцентрову відстань α визначено за співвідношенням: α=(Rп+Rо+ΔR)cos0,5τ, де Rп, Rо - радіуси подавального та очісувального барабанів, ΔR=10...15 мм - радіальний зазор, τ - кутовий крок рядів гребінок на барабанах, причому очісувальний барабан оснащено кожухом, задній обріз якого змикається з переднім обрізом заднього відбивного щитка, а передній обріз обмежений центральним кутом α, визначеним нерівністю: α≥φ, де φ - кут тертя зернівок по матеріалу кожуха, при цьому бічні стінки зубів еластичних гребінок нахилено назустріч руху під кутом α1, обумовленим нерівністю:
α1≤90°−φ1, де φ1 - кут тертя зернівок по еластичній гребінці.
Текст

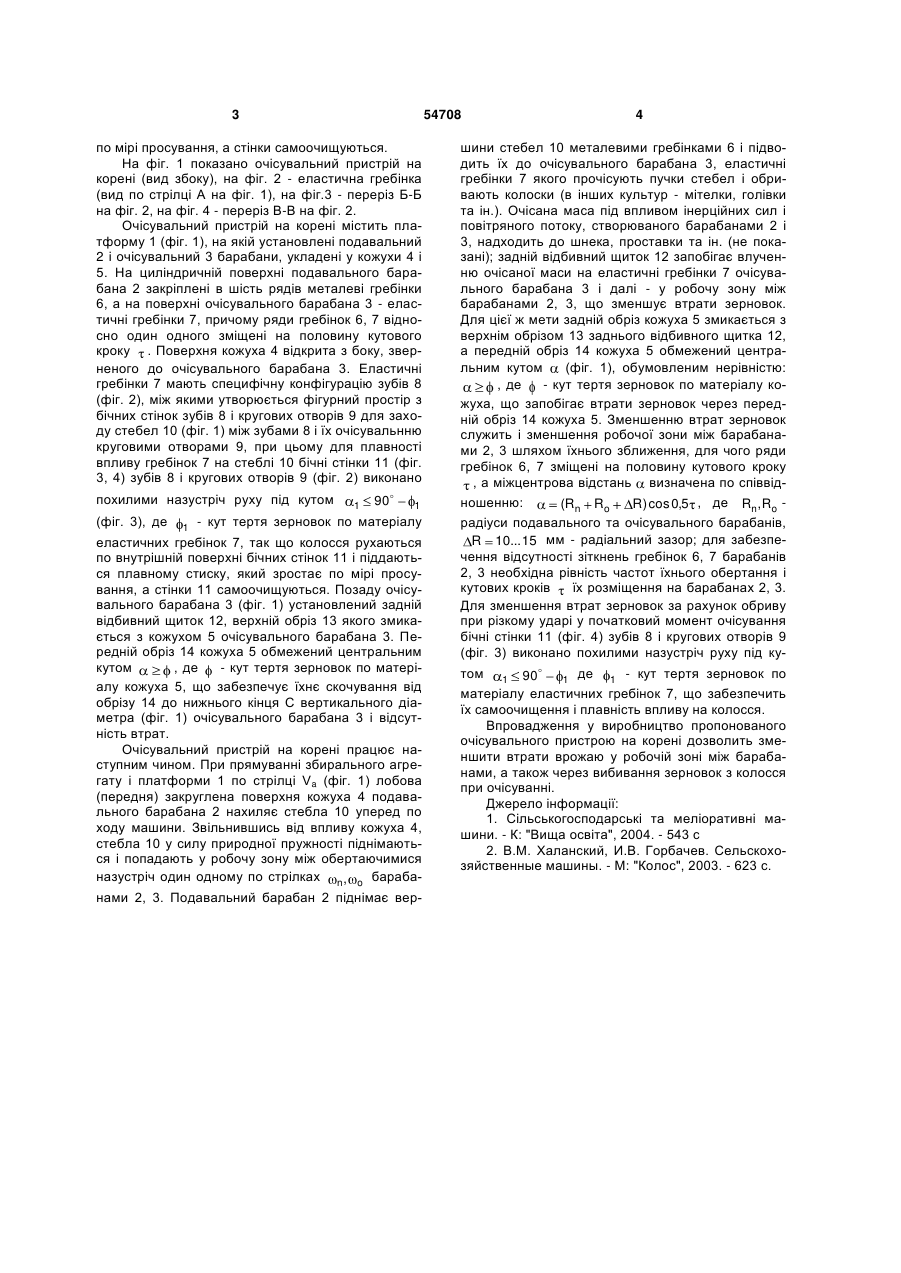

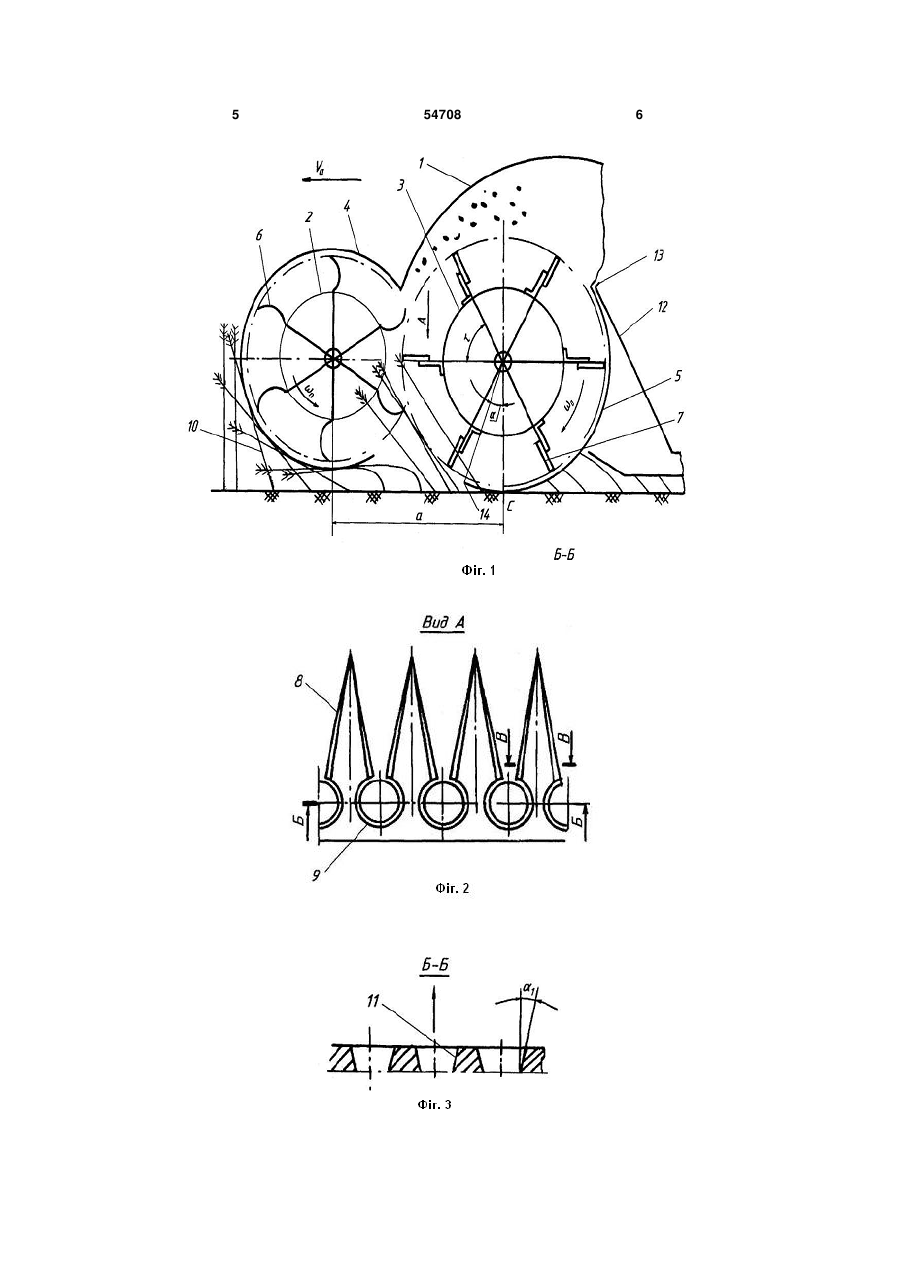

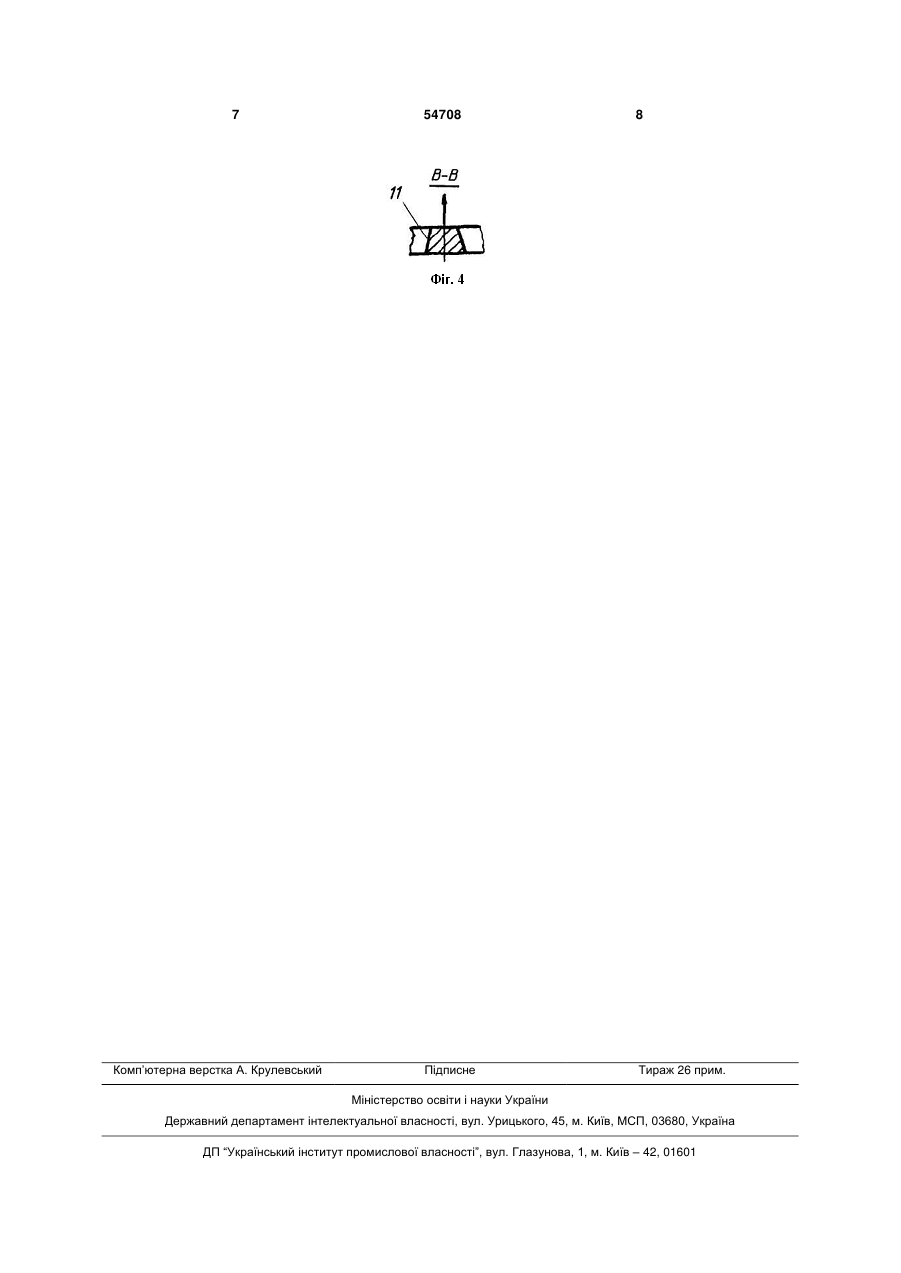

Очісувальний пристрій на корені, що містить платформу, подавальний барабан з кожухом і рядами металевих гребінок, очісувальний барабан з рядами еластичних гребінок і заднім відбивним щитком, який відрізняється тим, що барабани приведено у обертання з однаковою частотою, ряди їхніх гребінок зміщено на половину кутового 3 54708 по мірі просування, а стінки самоочищуються. На фіг. 1 показано очісувальний пристрій на корені (вид збоку), на фіг. 2 - еластична гребінка (вид по стрілці А на фіг. 1), на фіг.3 - переріз Б-Б на фіг. 2, на фіг. 4 - переріз В-В на фіг. 2. Очісувальний пристрій на корені містить платформу 1 (фіг. 1), на якій установлені подавальний 2 і очісувальний 3 барабани, укладені у кожухи 4 і 5. На циліндричній поверхні подавального барабана 2 закріплені в шість рядів металеві гребінки 6, а на поверхні очісувального барабана 3 - еластичні гребінки 7, причому ряди гребінок 6, 7 відносно один одного зміщені на половину кутового кроку . Поверхня кожуха 4 відкрита з боку, зверненого до очісувального барабана 3. Еластичні гребінки 7 мають специфічну конфігурацію зубів 8 (фіг. 2), між якими утворюється фігурний простір з бічних стінок зубів 8 і кругових отворів 9 для заходу стебел 10 (фіг. 1) між зубами 8 і їх очісувальнню круговими отворами 9, при цьому для плавності впливу гребінок 7 на стеблі 10 бічні стінки 11 (фіг. 3, 4) зубів 8 і кругових отворів 9 (фіг. 2) виконано похилими назустріч руху під кутом 1 90 1 (фіг. 3), де 1 - кут тертя зерновок по матеріалу еластичних гребінок 7, так що колосся рухаються по внутрішній поверхні бічних стінок 11 і піддаються плавному стиску, який зростає по мірі просування, а стінки 11 самоочищуються. Позаду очісувального барабана 3 (фіг. 1) установлений задній відбивний щиток 12, верхній обріз 13 якого змикається з кожухом 5 очісувального барабана 3. Передній обріз 14 кожуха 5 обмежений центральним кутом , де - кут тертя зерновок по матеріалу кожуха 5, що забезпечує їхнє скочування від обрізу 14 до нижнього кінця С вертикального діаметра (фіг. 1) очісувального барабана 3 і відсутність втрат. Очісувальний пристрій на корені працює наступним чином. При прямуванні збирального агрегату і платформи 1 по стрілці Va (фіг. 1) лобова (передня) закруглена поверхня кожуха 4 подавального барабана 2 нахиляє стебла 10 уперед по ходу машини. Звільнившись від впливу кожуха 4, стебла 10 у силу природної пружності піднімаються і попадають у робочу зону між обертаючимися назустріч один одному по стрілках n , o барабанами 2, 3. Подавальний барабан 2 піднімає вер 4 шини стебел 10 металевими гребінками 6 і підводить їх до очісувального барабана 3, еластичні гребінки 7 якого прочісують пучки стебел і обривають колоски (в інших культур - мітелки, голівки та ін.). Очісана маса під впливом інерційних сил і повітряного потоку, створюваного барабанами 2 і 3, надходить до шнека, проставки та ін. (не показані); задній відбивний щиток 12 запобігає влученню очісаної маси на еластичні гребінки 7 очісувального барабана 3 і далі - у робочу зону між барабанами 2, 3, що зменшує втрати зерновок. Для цієї ж мети задній обріз кожуха 5 змикається з верхнім обрізом 13 заднього відбивного щитка 12, а передній обріз 14 кожуха 5 обмежений центральним кутом (фіг. 1), обумовленим нерівністю: , де - кут тертя зерновок по матеріалу кожуха, що запобігає втрати зерновок через передній обріз 14 кожуха 5. Зменшенню втрат зерновок служить і зменшення робочої зони між барабанами 2, 3 шляхом їхнього зближення, для чого ряди гребінок 6, 7 зміщені на половину кутового кроку , а міжцентрова відстань визначена по співвідношенню: (Rn Ro R ) cos 0,5 , де Rn, Ro радіуси подавального та очісувального барабанів, R 10... 15 мм - радіальний зазор; для забезпечення відсутності зіткнень гребінок 6, 7 барабанів 2, 3 необхідна рівність частот їхнього обертання і кутових кроків їх розміщення на барабанах 2, 3. Для зменшення втрат зерновок за рахунок обриву при різкому ударі у початковий момент очісування бічні стінки 11 (фіг. 4) зубів 8 і кругових отворів 9 (фіг. 3) виконано похилими назустріч руху під кутом 1 90 1 де 1 - кут тертя зерновок по матеріалу еластичних гребінок 7, що забезпечить їх самоочищення і плавність впливу на колосся. Впровадження у виробництво пропонованого очісувального пристрою на корені дозволить зменшити втрати врожаю у робочій зоні між барабанами, а також через вибивання зерновок з колосся при очісуванні. Джерело інформації: 1. Сільськогосподарські та меліоративні машини. - К: "Вища освіта", 2004. - 543 с 2. В.М. Халанский, И.В. Горбачев. Сельскохозяйственные машины. - М: "Колос", 2003. - 623 с. 5 54708 6 7 Комп’ютерна верстка А. Крулевський 54708 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for combing standing plants
Автори англійськоюBielodiedov Viktor Oleksandrovych, Nosko Pavlo Leonidovych, Fil Pavlo Volodymyrovych
Назва патенту російськоюОчесывающее устройство на корню
Автори російськоюБелодедов Виктор Александрович, Носко Павел Леонидович, Филь Павел Владимирович
МПК / Мітки
МПК: A01C 7/20
Мітки: корені, пристрій, очісувальний
