Приймач магазинів ручної вогнепальної зброї

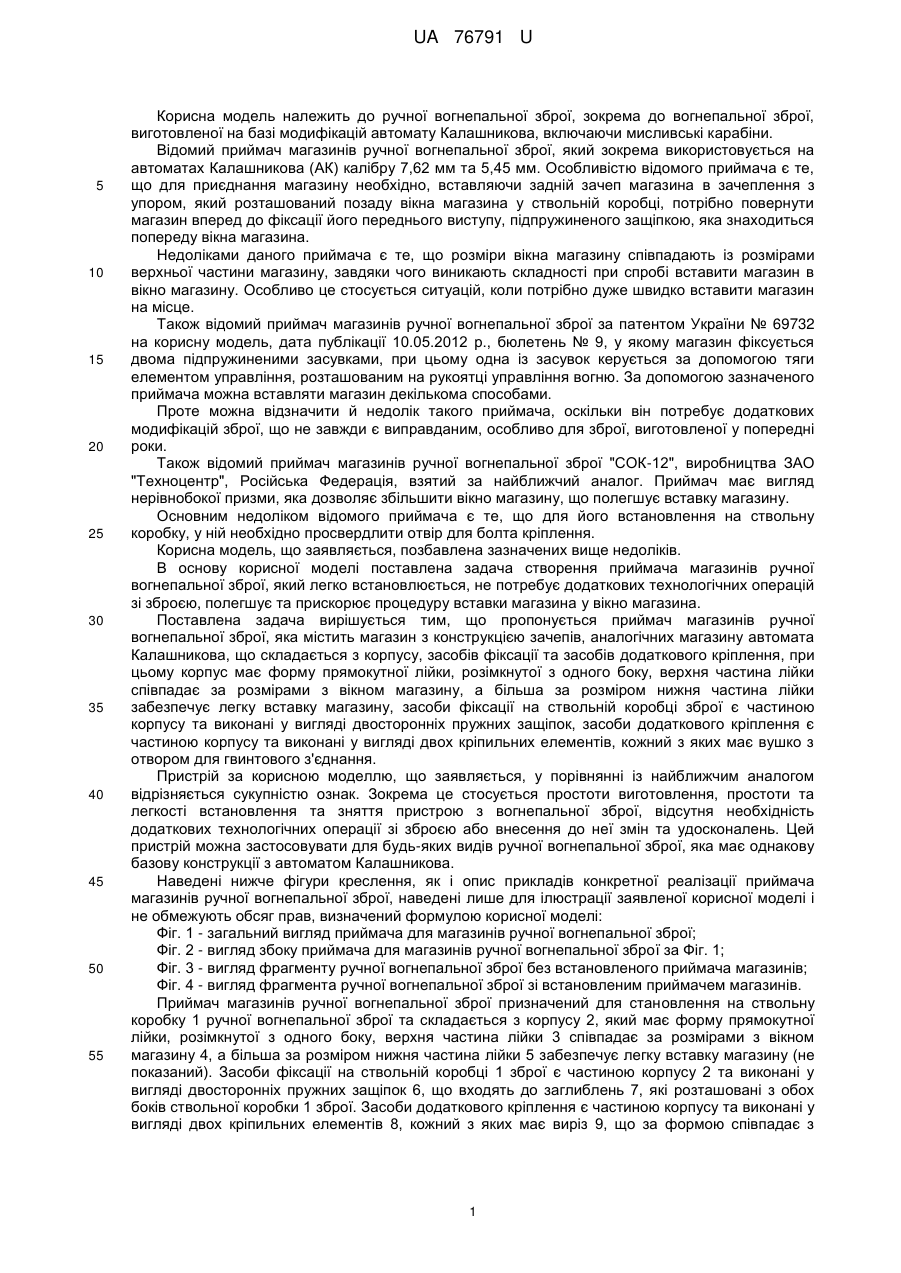

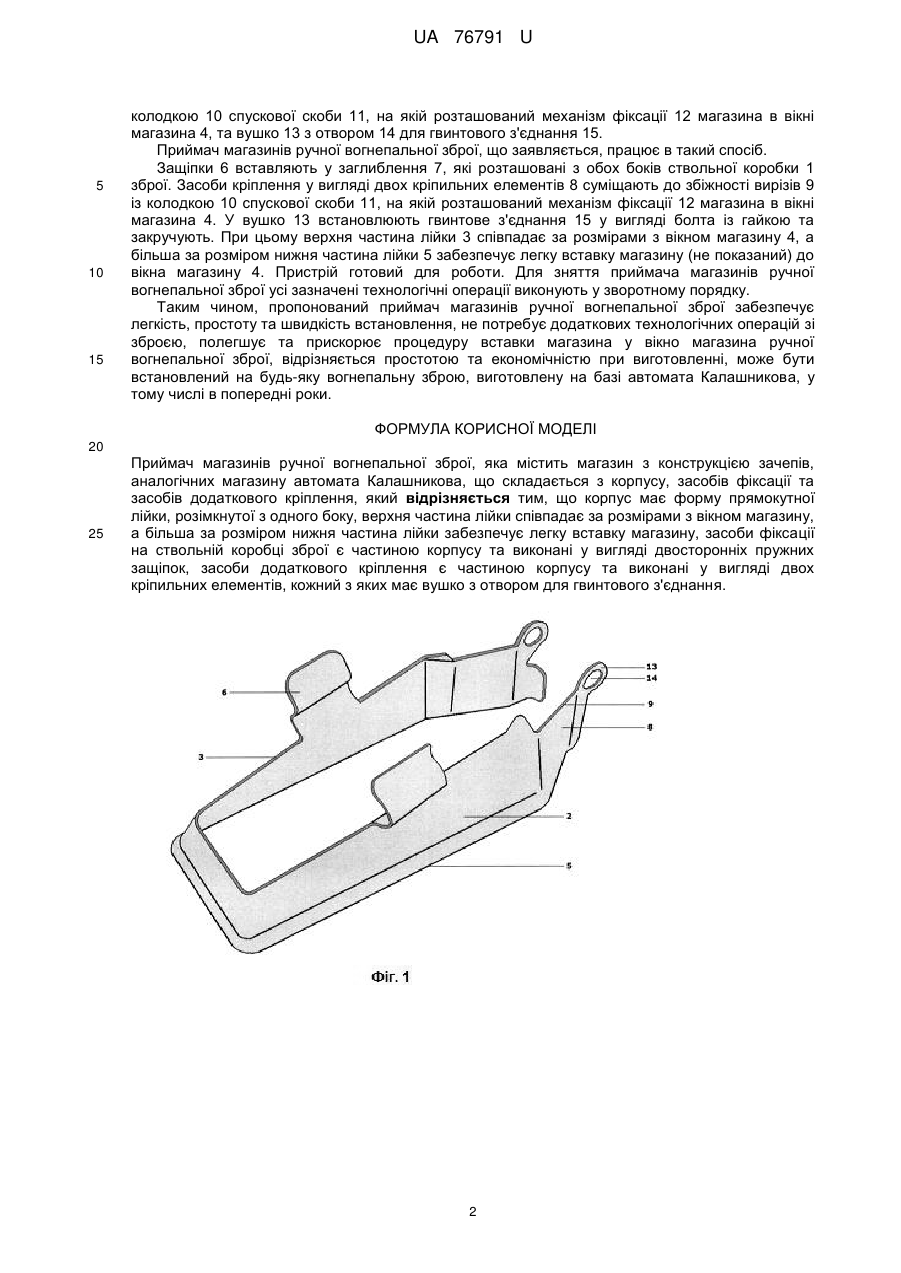

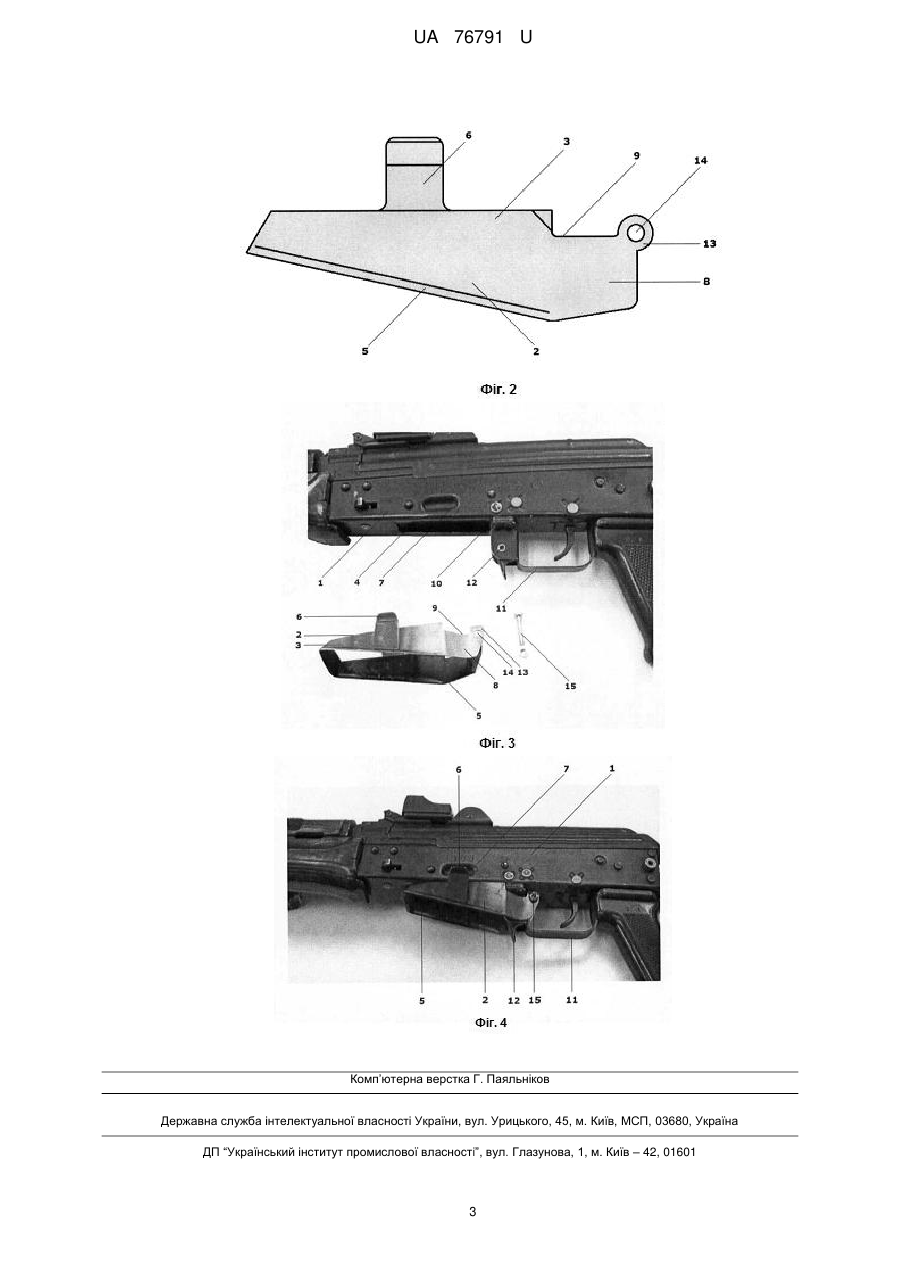

Реферат: Приймач магазинів ручної вогнепальної зброї містить магазин з конструкцією зачепів, аналогічних магазину автомата Калашникова, що складається з корпусу, засобів фіксації та засобів додаткового кріплення. Корпус має форму прямокутної воронки розімкнутої з одного боку, засоби фіксації на ствольній коробці зброї виконані у вигляді двосторонніх пружних защіпок, засоби додаткового кріплення - у вигляді двох кріпильних елементів, кожний з яких має вушко з отвором для гвинтового з'єднання. UA 76791 U (12) UA 76791 U UA 76791 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до ручної вогнепальної зброї, зокрема до вогнепальної зброї, виготовленої на базі модифікацій автомату Калашникова, включаючи мисливські карабіни. Відомий приймач магазинів ручної вогнепальної зброї, який зокрема використовується на автоматах Калашникова (АК) калібру 7,62 мм та 5,45 мм. Особливістю відомого приймача є те, що для приєднання магазину необхідно, вставляючи задній зачеп магазина в зачеплення з упором, який розташований позаду вікна магазина у ствольній коробці, потрібно повернути магазин вперед до фіксації його переднього виступу, підпружиненого защіпкою, яка знаходиться попереду вікна магазина. Недоліками даного приймача є те, що розміри вікна магазину співпадають із розмірами верхньої частини магазину, завдяки чого виникають складності при спробі вставити магазин в вікно магазину. Особливо це стосується ситуацій, коли потрібно дуже швидко вставити магазин на місце. Також відомий приймач магазинів ручної вогнепальної зброї за патентом України № 69732 на корисну модель, дата публікації 10.05.2012 p., бюлетень № 9, у якому магазин фіксується двома підпружиненими засувками, при цьому одна із засувок керується за допомогою тяги елементом управління, розташованим на рукоятці управління вогню. За допомогою зазначеного приймача можна вставляти магазин декількома способами. Проте можна відзначити й недолік такого приймача, оскільки він потребує додаткових модифікацій зброї, що не завжди є виправданим, особливо для зброї, виготовленої у попередні роки. Також відомий приймач магазинів ручної вогнепальної зброї "СОК-12", виробництва ЗАО "Техноцентр", Російська Федерація, взятий за найближчий аналог. Приймач має вигляд нерівнобокої призми, яка дозволяє збільшити вікно магазину, що полегшує вставку магазину. Основним недоліком відомого приймача є те, що для його встановлення на ствольну коробку, у ній необхідно просвердлити отвір для болта кріплення. Корисна модель, що заявляється, позбавлена зазначених вище недоліків. В основу корисної моделі поставлена задача створення приймача магазинів ручної вогнепальної зброї, який легко встановлюється, не потребує додаткових технологічних операцій зі зброєю, полегшує та прискорює процедуру вставки магазина у вікно магазина. Поставлена задача вирішується тим, що пропонується приймач магазинів ручної вогнепальної зброї, яка містить магазин з конструкцією зачепів, аналогічних магазину автомата Калашникова, що складається з корпусу, засобів фіксації та засобів додаткового кріплення, при цьому корпус має форму прямокутної лійки, розімкнутої з одного боку, верхня частина лійки співпадає за розмірами з вікном магазину, а більша за розміром нижня частина лійки забезпечує легку вставку магазину, засоби фіксації на ствольній коробці зброї є частиною корпусу та виконані у вигляді двосторонніх пружних защіпок, засоби додаткового кріплення є частиною корпусу та виконані у вигляді двох кріпильних елементів, кожний з яких має вушко з отвором для гвинтового з'єднання. Пристрій за корисною моделлю, що заявляється, у порівнянні із найближчим аналогом відрізняється сукупністю ознак. Зокрема це стосується простоти виготовлення, простоти та легкості встановлення та зняття пристрою з вогнепальної зброї, відсутня необхідність додаткових технологічних операції зі зброєю або внесення до неї змін та удосконалень. Цей пристрій можна застосовувати для будь-яких видів ручної вогнепальної зброї, яка має однакову базову конструкції з автоматом Калашникова. Наведені нижче фігури креслення, як і опис прикладів конкретної реалізації приймача магазинів ручної вогнепальної зброї, наведені лише для ілюстрації заявленої корисної моделі і не обмежують обсяг прав, визначений формулою корисної моделі: Фіг. 1 - загальний вигляд приймача для магазинів ручної вогнепальної зброї; Фіг. 2 - вигляд збоку приймача для магазинів ручної вогнепальної зброї за Фіг. 1; Фіг. 3 - вигляд фрагменту ручної вогнепальної зброї без встановленого приймача магазинів; Фіг. 4 - вигляд фрагмента ручної вогнепальної зброї зі встановленим приймачем магазинів. Приймач магазинів ручної вогнепальної зброї призначений для становлення на ствольну коробку 1 ручної вогнепальної зброї та складається з корпусу 2, який має форму прямокутної лійки, розімкнутої з одного боку, верхня частина лійки 3 співпадає за розмірами з вікном магазину 4, а більша за розміром нижня частина лійки 5 забезпечує легку вставку магазину (не показаний). Засоби фіксації на ствольній коробці 1 зброї є частиною корпусу 2 та виконані у вигляді двосторонніх пружних защіпок 6, що входять до заглиблень 7, які розташовані з обох боків ствольної коробки 1 зброї. Засоби додаткового кріплення є частиною корпусу та виконані у вигляді двох кріпильних елементів 8, кожний з яких має виріз 9, що за формою співпадає з 1 UA 76791 U 5 10 15 колодкою 10 спускової скоби 11, на якій розташований механізм фіксації 12 магазина в вікні магазина 4, та вушко 13 з отвором 14 для гвинтового з'єднання 15. Приймач магазинів ручної вогнепальної зброї, що заявляється, працює в такий спосіб. Защіпки 6 вставляють у заглиблення 7, які розташовані з обох боків ствольної коробки 1 зброї. Засоби кріплення у вигляді двох кріпильних елементів 8 суміщають до збіжності вирізів 9 із колодкою 10 спускової скоби 11, на якій розташований механізм фіксації 12 магазина в вікні магазина 4. У вушко 13 встановлюють гвинтове з'єднання 15 у вигляді болта із гайкою та закручують. При цьому верхня частина лійки 3 співпадає за розмірами з вікном магазину 4, а більша за розміром нижня частина лійки 5 забезпечує легку вставку магазину (не показаний) до вікна магазину 4. Пристрій готовий для роботи. Для зняття приймача магазинів ручної вогнепальної зброї усі зазначені технологічні операції виконують у зворотному порядку. Таким чином, пропонований приймач магазинів ручної вогнепальної зброї забезпечує легкість, простоту та швидкість встановлення, не потребує додаткових технологічних операцій зі зброєю, полегшує та прискорює процедуру вставки магазина у вікно магазина ручної вогнепальної зброї, відрізняється простотою та економічністю при виготовленні, може бути встановлений на будь-яку вогнепальну зброю, виготовлену на базі автомата Калашникова, у тому числі в попередні роки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Приймач магазинів ручної вогнепальної зброї, яка містить магазин з конструкцією зачепів, аналогічних магазину автомата Калашникова, що складається з корпусу, засобів фіксації та засобів додаткового кріплення, який відрізняється тим, що корпус має форму прямокутної лійки, розімкнутої з одного боку, верхня частина лійки співпадає за розмірами з вікном магазину, а більша за розміром нижня частина лійки забезпечує легку вставку магазину, засоби фіксації на ствольній коробці зброї є частиною корпусу та виконані у вигляді двосторонніх пружних защіпок, засоби додаткового кріплення є частиною корпусу та виконані у вигляді двох кріпильних елементів, кожний з яких має вушко з отвором для гвинтового з'єднання. 2 UA 76791 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
