Кронштейн для кріплення оптичних та механічних мірників ручної вогнепальної автоматичної зброї

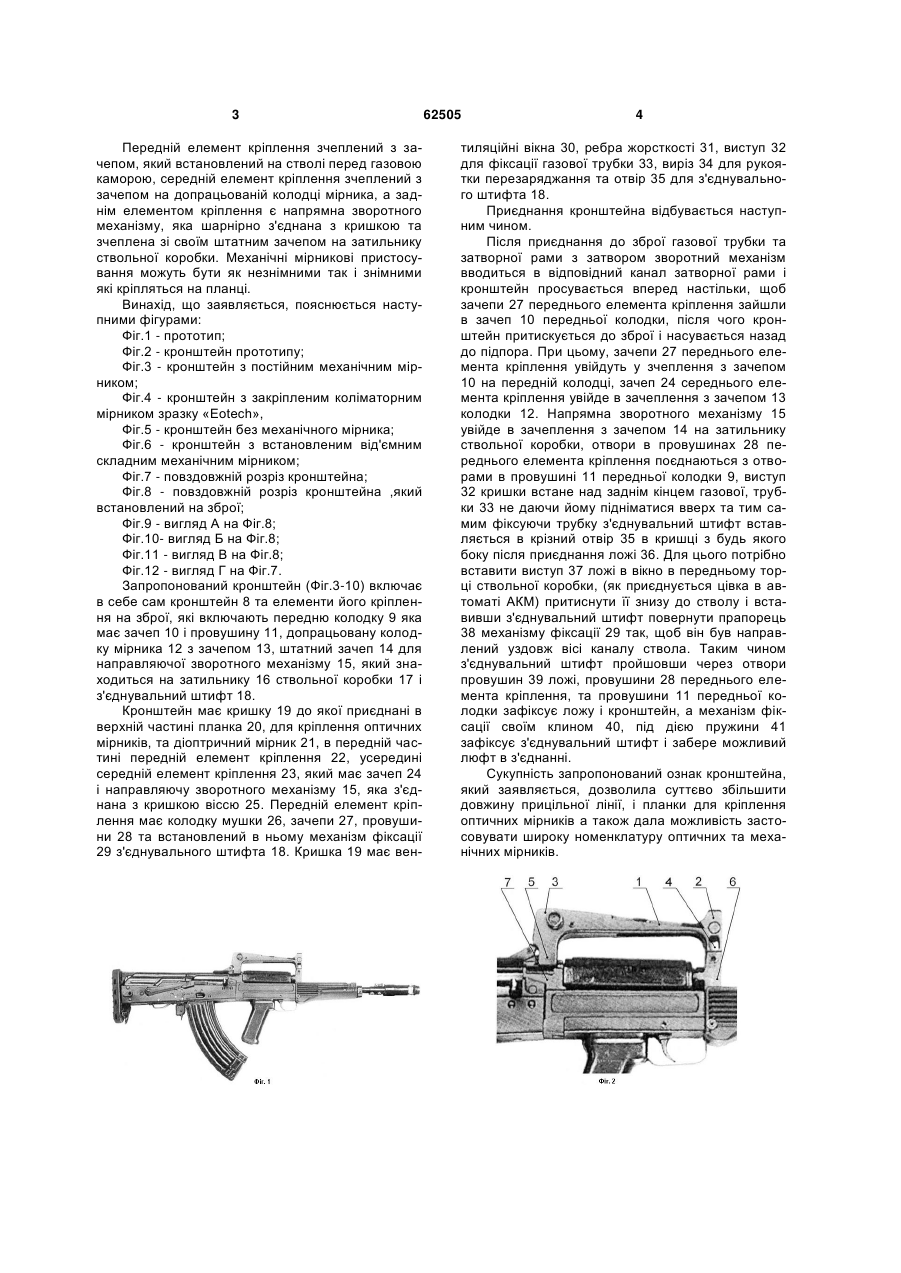

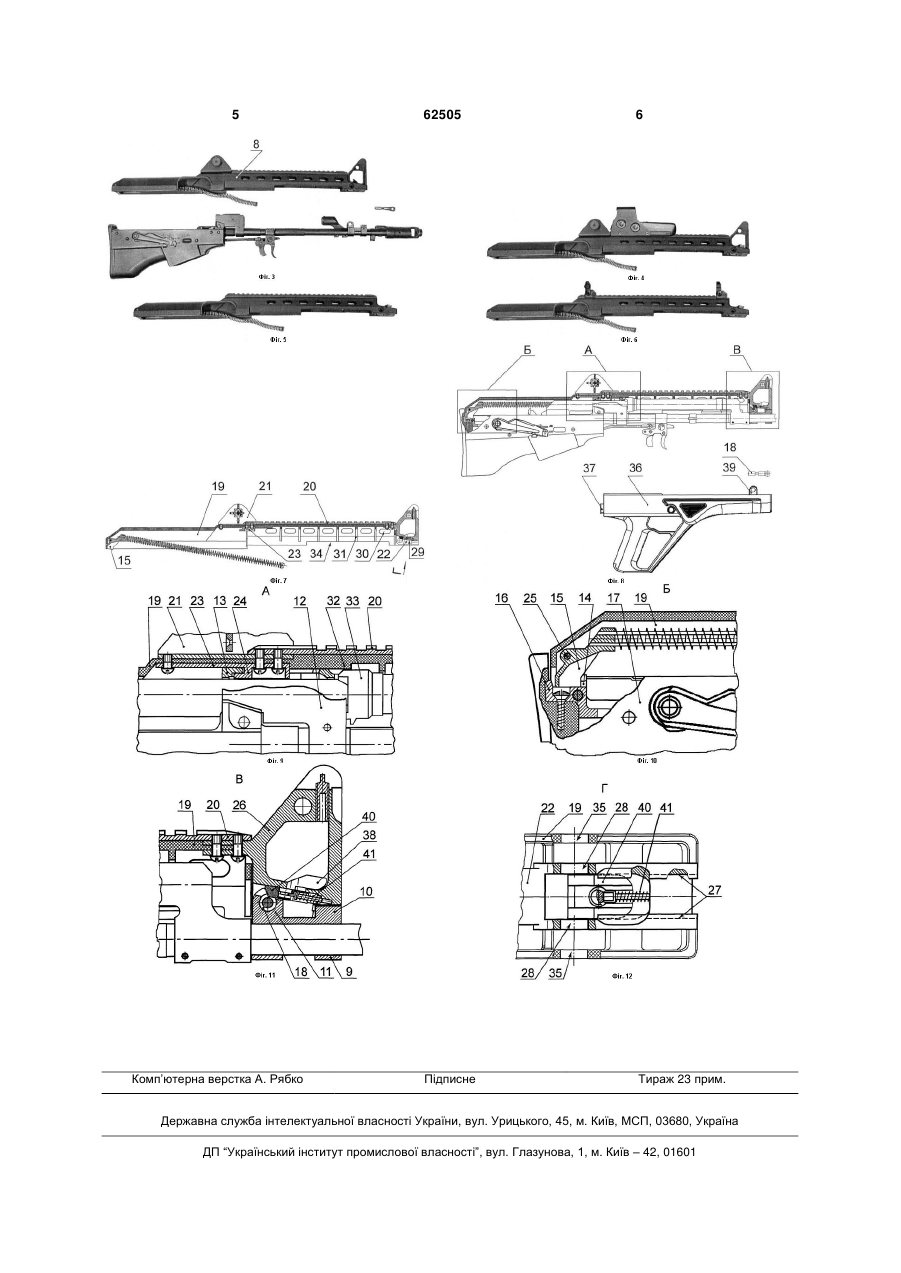

1. Кронштейн для кріплення оптичних та механічних мірників ручної вогнепальної автоматичної зброї, який має компоновку "буллпап", побудовану на базі автомата Калашникова, планку для кріплення оптичних та механічних мірників та елементи кріплення, який відрізняється тим, що планка та елементи її кріплення встановлені на знімній верхній кришці зброї, яка виконана такої довжини, що дозволяє накрити нею ствольну коробку з газовідвідним механізмом. 2. Кронштейн для кріплення оптичних та механічних мірників ручної вогнепальної автоматичної зброї за п. 1, який відрізняється тим, що передній U 2 (19) 1 3 Передній елемент кріплення зчеплений з зачепом, який встановлений на стволі перед газовою каморою, середній елемент кріплення зчеплений з зачепом на допрацьованій колодці мірника, а заднім елементом кріплення є напрямна зворотного механізму, яка шарнірно з'єднана з кришкою та зчеплена зі своїм штатним зачепом на затильнику ствольної коробки. Механічні мірникові пристосування можуть бути як незнімними так і знімними які кріпляться на планці. Винахід, що заявляється, пояснюється наступними фігурами: Фіг.1 - прототип; Фіг.2 - кронштейн прототипу; Фіг.3 - кронштейн з постійним механічним мірником; Фіг.4 - кронштейн з закріпленим коліматорним мірником зразку «Eotech», Фіг.5 - кронштейн без механічного мірника; Фіг.6 - кронштейн з встановленим від'ємним складним механічним мірником; Фіг.7 - повздовжній розріз кронштейна; Фіг.8 - повздовжній розріз кронштейна ,який встановлений на зброї; Фіг.9 - вигляд А на Фіг.8; Фіг.10- вигляд Б на Фіг.8; Фіг.11 - вигляд В на Фіг.8; Фіг.12 - вигляд Г на Фіг.7. Запропонований кронштейн (Фіг.3-10) включає в себе сам кронштейн 8 та елементи його кріплення на зброї, які включають передню колодку 9 яка має зачеп 10 і провушину 11, допрацьовану колодку мірника 12 з зачепом 13, штатний зачеп 14 для направляючої зворотного механізму 15, який знаходиться на затильнику 16 ствольної коробки 17 і з'єднувальний штифт 18. Кронштейн має кришку 19 до якої приєднані в верхній частині планка 20, для кріплення оптичних мірників, та діоптричний мірник 21, в передній частині передній елемент кріплення 22, усередині середній елемент кріплення 23, який має зачеп 24 і направляючу зворотного механізму 15, яка з'єднана з кришкою віссю 25. Передній елемент кріплення має колодку мушки 26, зачепи 27, провушини 28 та встановлений в ньому механізм фіксації 29 з'єднувального штифта 18. Кришка 19 має вен 62505 4 тиляційні вікна 30, ребра жорсткості 31, виступ 32 для фіксації газової трубки 33, виріз 34 для рукоятки перезаряджання та отвір 35 для з'єднувального штифта 18. Приєднання кронштейна відбувається наступним чином. Після приєднання до зброї газової трубки та затворної рами з затвором зворотний механізм вводиться в відповідний канал затворної рами і кронштейн просувається вперед настільки, щоб зачепи 27 переднього елемента кріплення зайшли в зачеп 10 передньої колодки, після чого кронштейн притискується до зброї і насувається назад до підпора. При цьому, зачепи 27 переднього елемента кріплення увійдуть у зчеплення з зачепом 10 на передній колодці, зачеп 24 середнього елемента кріплення увійде в зачеплення з зачепом 13 колодки 12. Напрямна зворотного механізму 15 увійде в зачеплення з зачепом 14 на затильнику ствольної коробки, отвори в провушинах 28 переднього елемента кріплення поєднаються з отворами в провушині 11 передньої колодки 9, виступ 32 кришки встане над заднім кінцем газової, трубки 33 не даючи йому підніматися вверх та тим самим фіксуючи трубку з'єднувальний штифт вставляється в крізний отвір 35 в кришці з будь якого боку після приєднання ложі 36. Для цього потрібно вставити виступ 37 ложі в вікно в передньому торці ствольної коробки, (як приєднується цівка в автоматі АКМ) притиснути її знизу до стволу і вставивши з'єднувальний штифт повернути прапорець 38 механізму фіксації 29 так, щоб він був направлений уздовж вісі каналу ствола. Таким чином з'єднувальний штифт пройшовши через отвори провушин 39 ложі, провушини 28 переднього елемента кріплення, та провушини 11 передньої колодки зафіксує ложу і кронштейн, а механізм фіксації своїм клином 40, під дією пружини 41 зафіксує з'єднувальний штифт і забере можливий люфт в з'єднанні. Сукупність запропонований ознак кронштейна, який заявляється, дозволила суттєво збільшити довжину прицільної лінії, і планки для кріплення оптичних мірників а також дала можливість застосовувати широку номенклатуру оптичних та механічних мірників. 5 Комп’ютерна верстка А. Рябко 62505 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
