Приймач магазинів ручної вогнепальної зброї

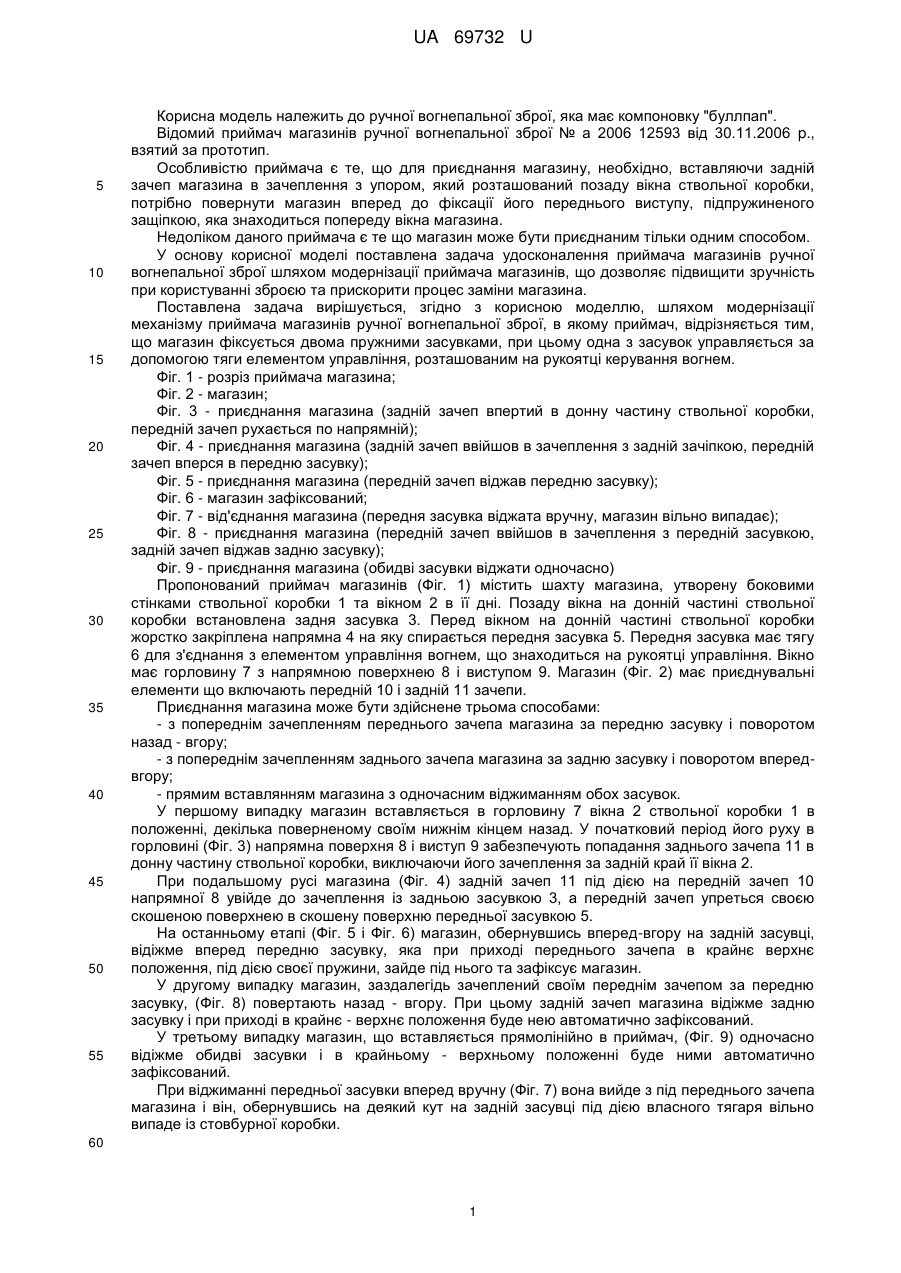

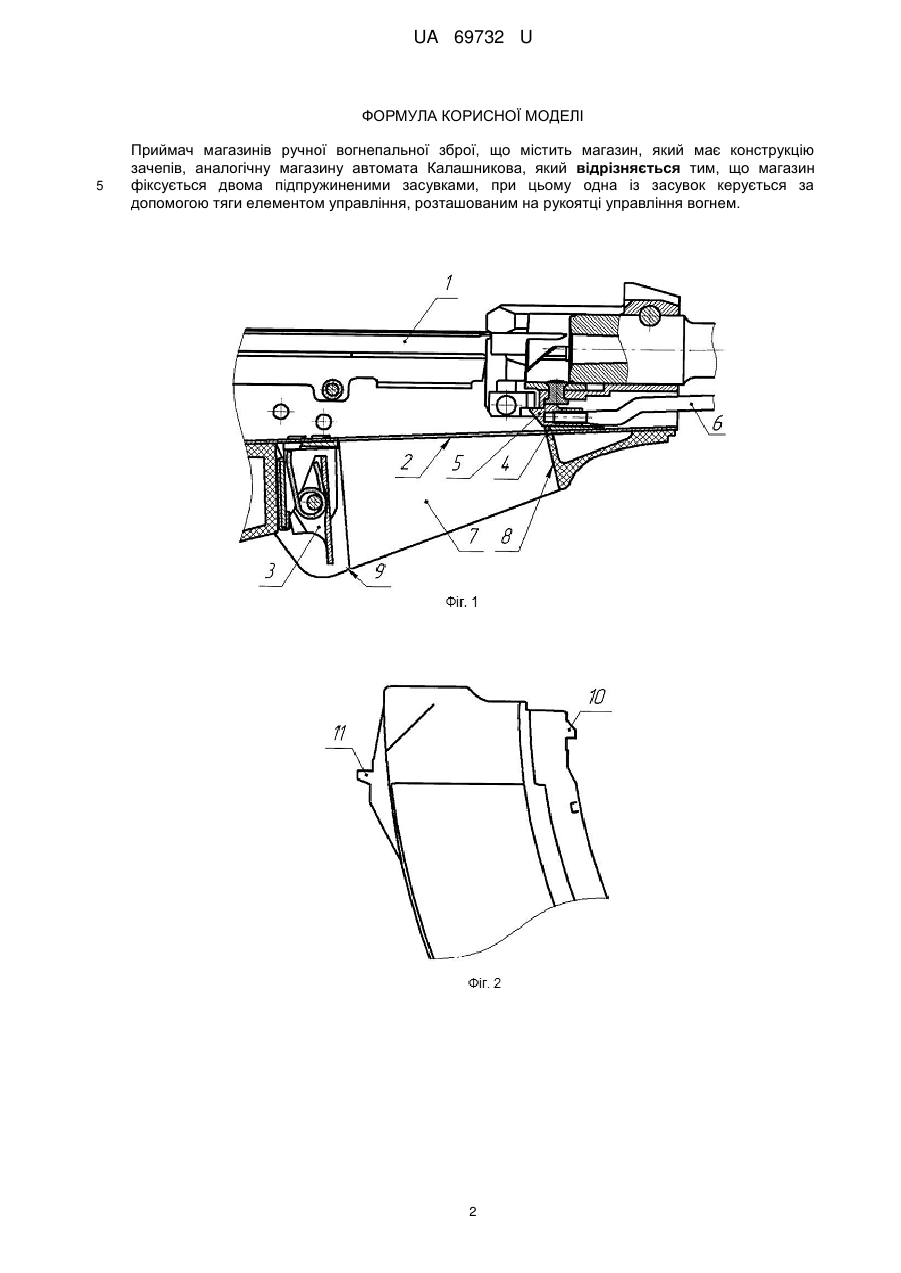

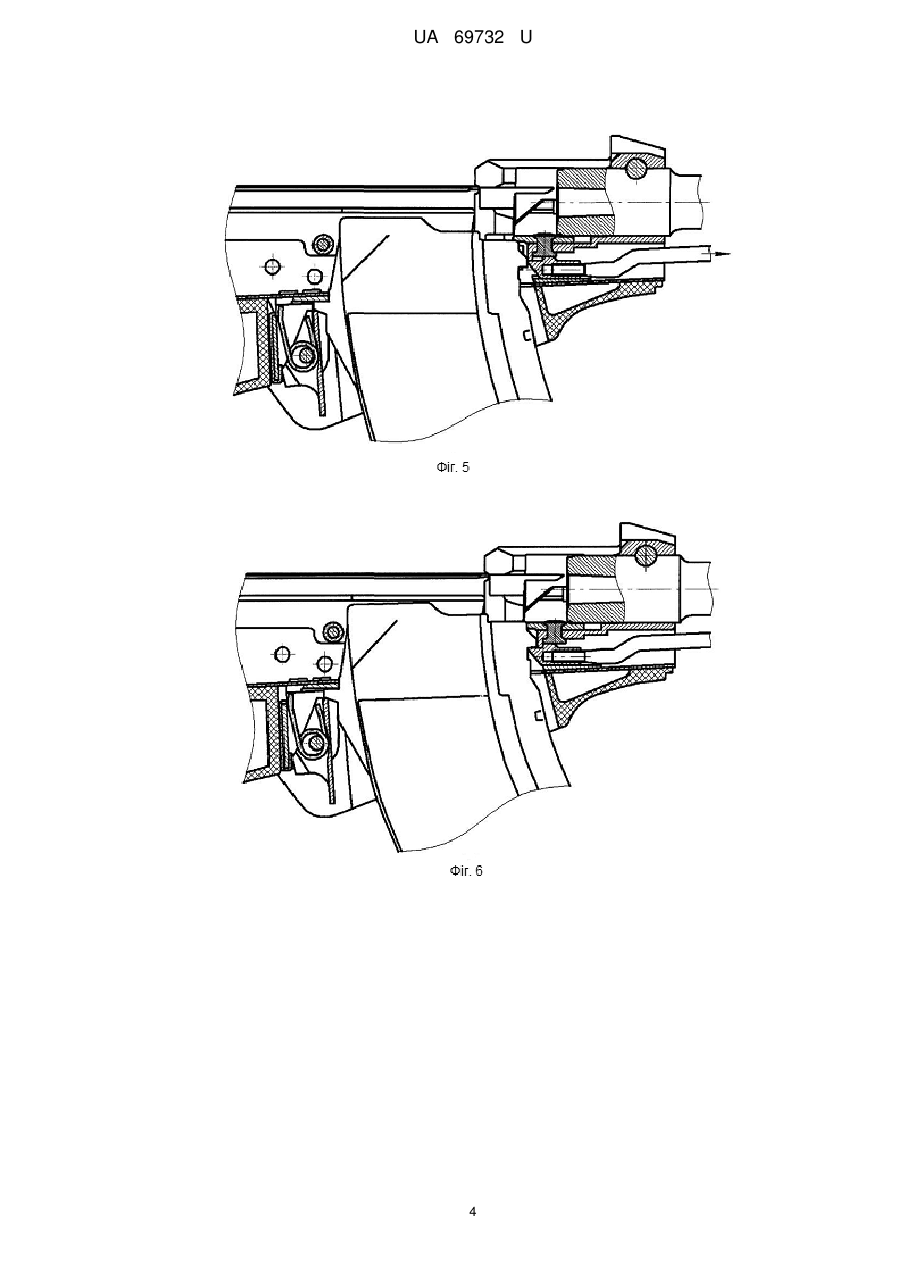

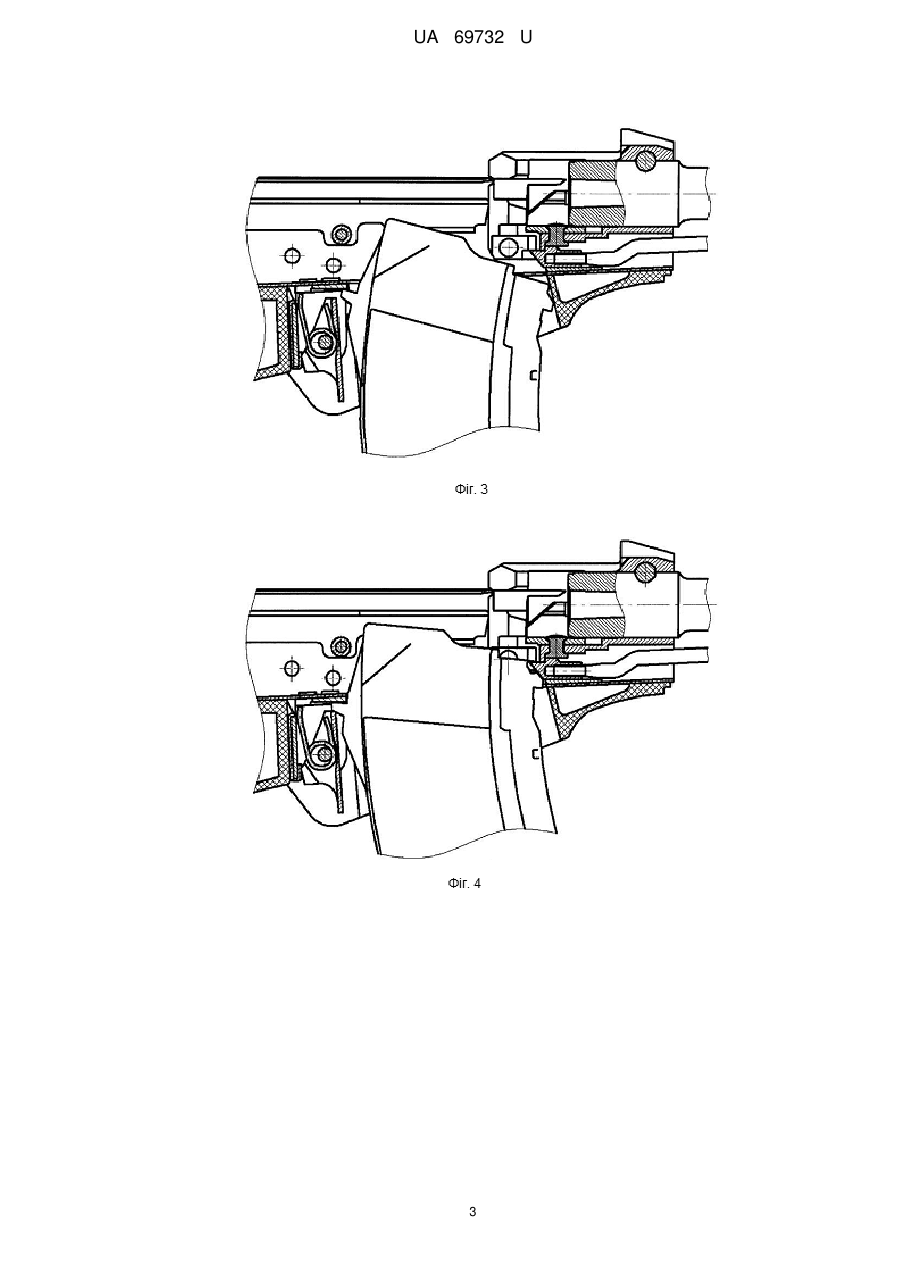

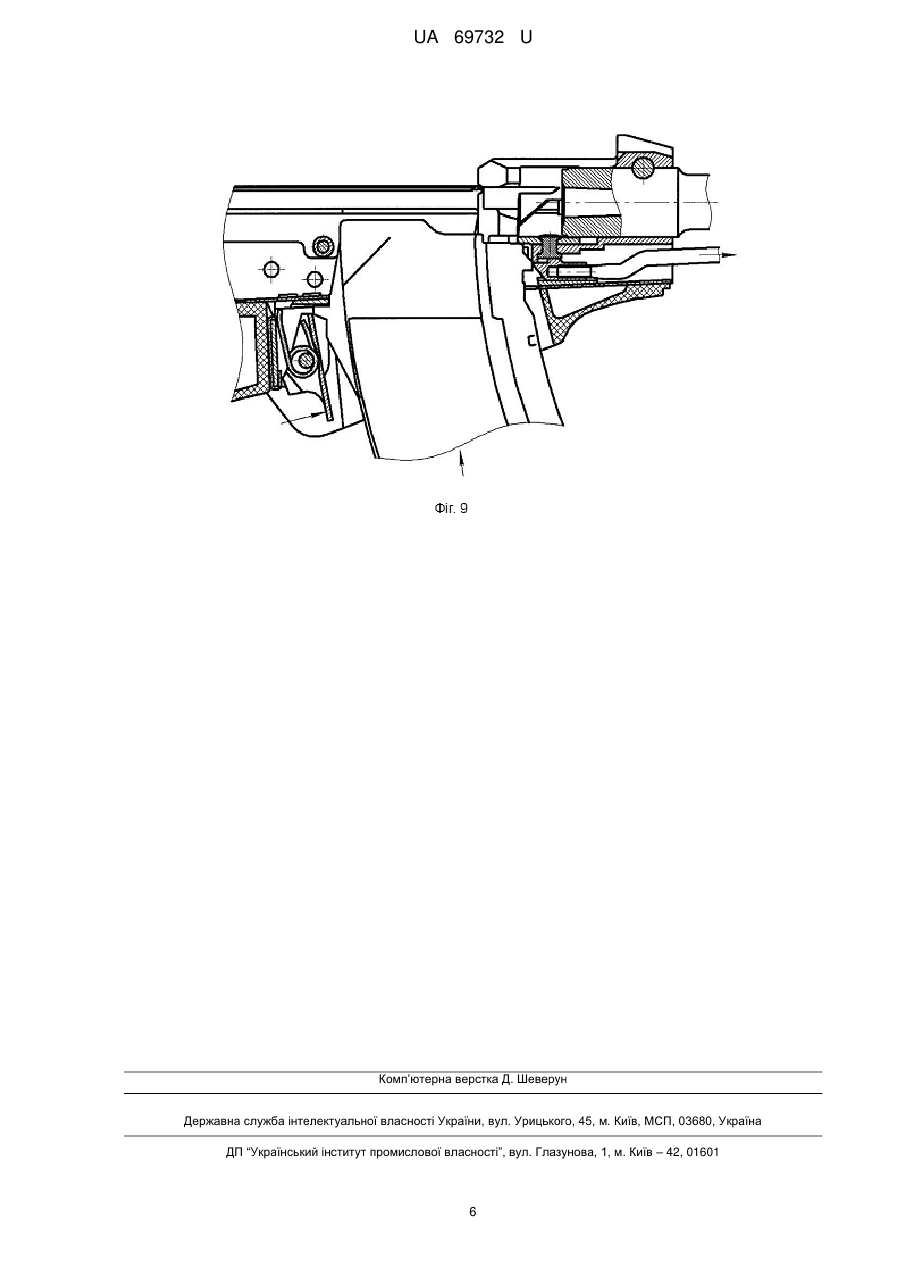

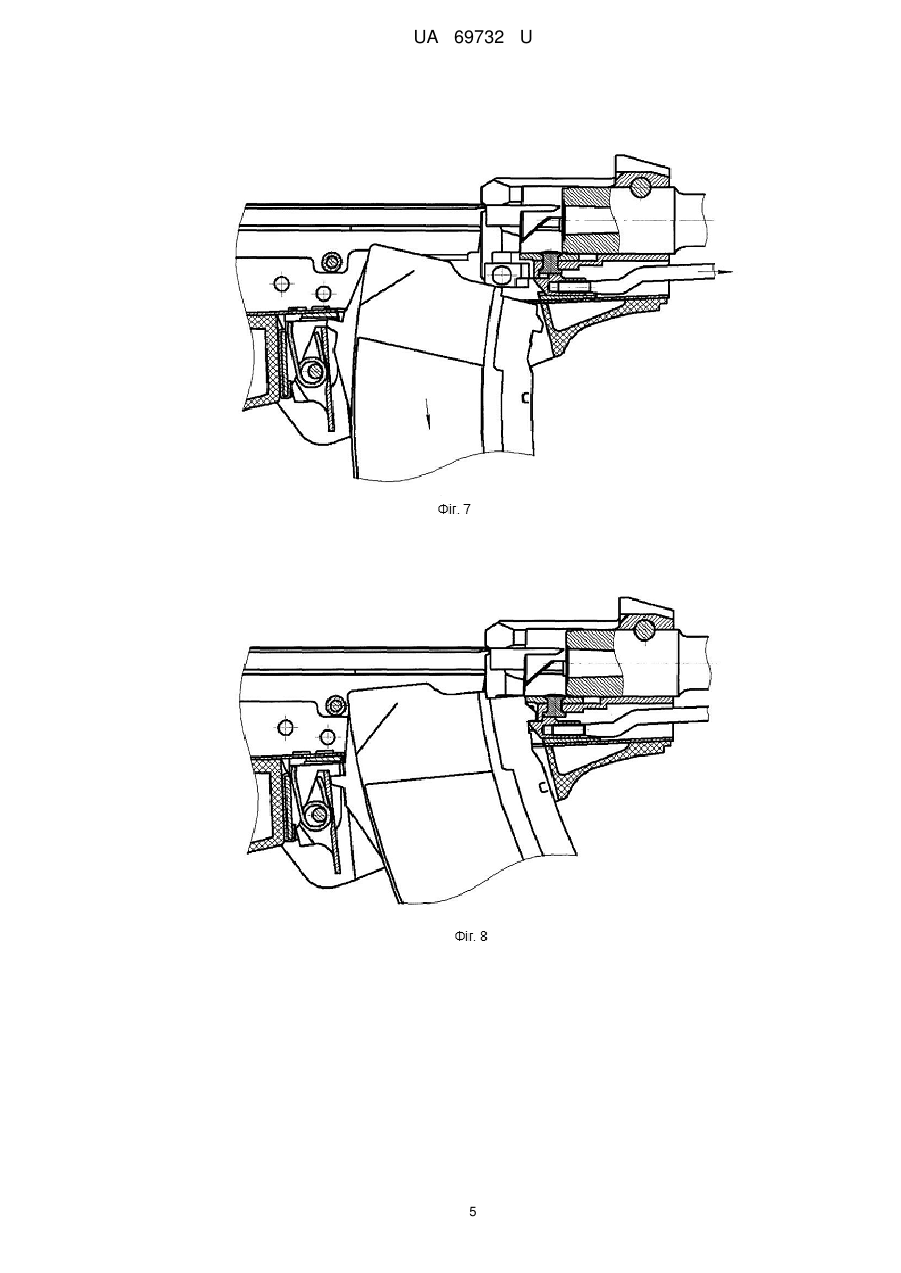

Реферат: Приймач магазинів ручної вогнепальної зброї містить магазин має конструкцію зачепів, аналогічну магазину автомата Калашникова. Магазин фіксується двома підпружиненими засувками. Одна із засувок керується за допомогою тяги елементом управління, розташованим на рукоятці управління вогнем. UA 69732 U (54) ПРИЙМАЧ МАГАЗИНІВ РУЧНОЇ ВОГНЕПАЛЬНОЇ ЗБРОЇ UA 69732 U UA 69732 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до ручної вогнепальної зброї, яка має компоновку "буллпап". Відомий приймач магазинів ручної вогнепальної зброї № а 2006 12593 від 30.11.2006 p., взятий за прототип. Особливістю приймача є те, що для приєднання магазину, необхідно, вставляючи задній зачеп магазина в зачеплення з упором, який розташований позаду вікна ствольної коробки, потрібно повернути магазин вперед до фіксації його переднього виступу, підпружиненого защіпкою, яка знаходиться попереду вікна магазина. Недоліком даного приймача є те що магазин може бути приєднаним тільки одним способом. У основу корисної моделі поставлена задача удосконалення приймача магазинів ручної вогнепальної зброї шляхом модернізації приймача магазинів, що дозволяє підвищити зручність при користуванні зброєю та прискорити процес заміни магазина. Поставлена задача вирішується, згідно з корисною моделлю, шляхом модернізації механізму приймача магазинів ручної вогнепальної зброї, в якому приймач, відрізняється тим, що магазин фіксується двома пружними засувками, при цьому одна з засувок управляється за допомогою тяги елементом управління, розташованим на рукоятці керування вогнем. Фіг. 1 - розріз приймача магазина; Фіг. 2 - магазин; Фіг. 3 - приєднання магазина (задній зачеп впертий в донну частину ствольної коробки, передній зачеп рухається по напрямній); Фіг. 4 - приєднання магазина (задній зачеп ввійшов в зачеплення з задній зачіпкою, передній зачеп вперся в передню засувку); Фіг. 5 - приєднання магазина (передній зачеп віджав передню засувку); Фіг. 6 - магазин зафіксований; Фіг. 7 - від'єднання магазина (передня засувка віджата вручну, магазин вільно випадає); Фіг. 8 - приєднання магазина (передній зачеп ввійшов в зачеплення з передній засувкою, задній зачеп віджав задню засувку); Фіг. 9 - приєднання магазина (обидві засувки віджати одночасно) Пропонований приймач магазинів (Фіг. 1) містить шахту магазина, утворену боковими стінками ствольної коробки 1 та вікном 2 в її дні. Позаду вікна на донній частині ствольної коробки встановлена задня засувка 3. Перед вікном на донній частині ствольної коробки жорстко закріплена напрямна 4 на яку спирається передня засувка 5. Передня засувка має тягу 6 для з'єднання з елементом управління вогнем, що знаходиться на рукоятці управління. Вікно має горловину 7 з напрямною поверхнею 8 і виступом 9. Магазин (Фіг. 2) має приєднувальні елементи що включають передній 10 і задній 11 зачепи. Приєднання магазина може бути здійснене трьома способами: - з попереднім зачепленням переднього зачепа магазина за передню засувку і поворотом назад - вгору; - з попереднім зачепленням заднього зачепа магазина за задню засувку і поворотом впередвгору; - прямим вставлянням магазина з одночасним віджиманням обох засувок. У першому випадку магазин вставляється в горловину 7 вікна 2 ствольної коробки 1 в положенні, декілька поверненому своїм нижнім кінцем назад. У початковий період його руху в горловині (Фіг. 3) напрямна поверхня 8 і виступ 9 забезпечують попадання заднього зачепа 11 в донну частину ствольної коробки, виключаючи його зачеплення за задній край її вікна 2. При подальшому русі магазина (Фіг. 4) задній зачеп 11 під дією на передній зачеп 10 напрямної 8 увійде до зачеплення із задньою засувкою 3, а передній зачеп упреться своєю скошеною поверхнею в скошену поверхню передньої засувкою 5. На останньому етапі (Фіг. 5 і Фіг. 6) магазин, обернувшись вперед-вгору на задній засувці, відіжме вперед передню засувку, яка при приході переднього зачепа в крайнє верхнє положення, під дією своєї пружини, зайде під нього та зафіксує магазин. У другому випадку магазин, заздалегідь зачеплений своїм переднім зачепом за передню засувку, (Фіг. 8) повертають назад - вгору. При цьому задній зачеп магазина відіжме задню засувку і при приході в крайнє - верхнє положення буде нею автоматично зафіксований. У третьому випадку магазин, що вставляється прямолінійно в приймач, (Фіг. 9) одночасно відіжме обидві засувки і в крайньому - верхньому положенні буде ними автоматично зафіксований. При віджиманні передньої засувки вперед вручну (Фіг. 7) вона вийде з під переднього зачепамагазина і він, обернувшись на деякий кут на задній засувці під дією власного тягаря вільно випаде із стовбурної коробки. 60 1 UA 69732 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Приймач магазинів ручної вогнепальної зброї, що містить магазин, який має конструкцію зачепів, аналогічну магазину автомата Калашникова, який відрізняється тим, що магазин фіксується двома підпружиненими засувками, при цьому одна із засувок керується за допомогою тяги елементом управління, розташованим на рукоятці управління вогнем. 2 UA 69732 U 3 UA 69732 U 4 UA 69732 U 5 UA 69732 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
