Аркуш паперу, що містить водяні знаки та/або тиснення (варіанти)

Номер патенту: 77026

Опубліковано: 16.10.2006

Автори: Хауленд Пол, Пірсон Ніколас Джордж

Завантажити PDF файл.

Формула / Реферат

1. Аркуш паперу, що має принаймні три кути і три краї, які сходяться в згаданих кутах, де в кожному із згаданих кутів передбачені зміцнювальні водяні знаки.

2. Аркуш паперу, що має принаймні три кути і три краї, які сходяться  в згаданих кутах, де поблизу або з охопленням середини кожного краю передбачені зміцнювальні водяні знаки.

3. Аркуш паперу за п. 1 або п. 2, в якому зміцнювальними водяними знаками є позитивні водяні знаки.

4. Аркуш паперу за будь-яким одним пунктом від 1 до 3, в якому зміцнювальні водяні знаки складаються з множини смуг.

5. Аркуш паперу за п. 4, в якому смуги прямолінійні.

6. Аркуш паперу за п. 5, у якому смуги хвилясті.

7. Аркуш паперу за будь-яким одним пунктом від 4 до 6, в якому смуги зміцнювальних водяних знаків у кутах спрямовані під кутом 45° до країв аркуша.

8. Аркуш паперу за будь-яким одним пунктом від 4 до 7, в якому смуги зміцнювальних водяних знаків на краях паралельні до країв аркуша.

9. Аркуш паперу за будь-яким одним пунктом від 4 до 8, в якому ширина смуг лежить в інтервалі від 1 до 2,5 мм.

10. Аркуш паперу за п. 9, в якому ширина смуг лежить в інтервалі від 1,5 до 2 мм.

11. Аркуш паперу за п. 1 і п. 2, який має зміцнювальні водяні знаки в кутах і на краях.

12. Аркуш паперу за будь-яким одним із попередніх пунктів, у якому зміцнювальні водяні знаки узгоджені з малюнками із водяних знаків.

13. Аркуш паперу за будь-яким одним із попередніх пунктів, у якому передбачені металографічно тиснені рифлення, котрі накладені поверх зміцнювальних водяних знаків, з подібним до них малюнком.

14. Аркуш паперу, що має принаймні три кути і три краї, які сходяться в згаданих кутах, де в кожному зі згаданих кутів передбачені зміцнювальні тиснення.

15. Аркуш паперу за п. 14, у якому тиснення виконані шляхом металографії.

16. Аркуш паперу за п. 15, у якому тиснення є безфарбовим тисненням.

17. Аркуш паперу за будь-яким одним пунктом від 14 до 16, в якому зміцнювальні тиснення в кутах заповнюють ділянку, обмежену щонайменше довжиною 10 мм на кожній із сторін, прилеглих до кожного кута.

18. Аркуш паперу за будь-яким одним пунктом від 14 до 17, в якому вся площа кожного кута аркуша заповнена зміцнювальним тисненням.

19. Аркуш паперу за будь-яким одним пунктом від 14 до 18, у якому тиснення складаються з множини смуг, кожна з яких має ширину, що лежить в інтервалі від 0,5 до 3 мм, а смуги розділені проміжками, що мають ширину в інтервалі від 0,5 до 3 мм.

20. Аркуш паперу за п. 19, у якому смуги тиснень паралельні одна одній.

21. Аркуш паперу за п. 19 або за п. 20, у якому смуги тиснень прямолінійні.

22. Аркуш паперу за будь-яким одним пунктом від 19 до 21, у якому смуги тиснень спрямовані під кутом, що лежить в інтервалі від 70° до 110° відносно лінії загину кута аркуша, котра проходить під кутом 45° до одного з країв.

23. Аркуш паперу за п. 22, в якому смуги тиснень спрямовані під кутом по суті 90° відносно лінії загину кута аркуша, котра проходить під кутом 45° до одного з країв.

24. Аркуш паперу за будь-яким одним пунктом від 14 до 22, в якому зміцнювальні тиснення в кутах узгоджені з малюнком із водяних знаків.

25. Аркуш паперу, що має зміцнювальні тиснення в кутах, згідно з будь-яким одним пунктом від 14 до 24, які узгоджені зі зміцнювальними водяними знаками, згідно з будь-яким одним пунктом від 1 до 12.

26. Аркуш паперу за п. 25, у якому зміцнювальні тиснення в кутах мають малюнок такий самий, як і малюнок із зміцнювальних водяних знаків.

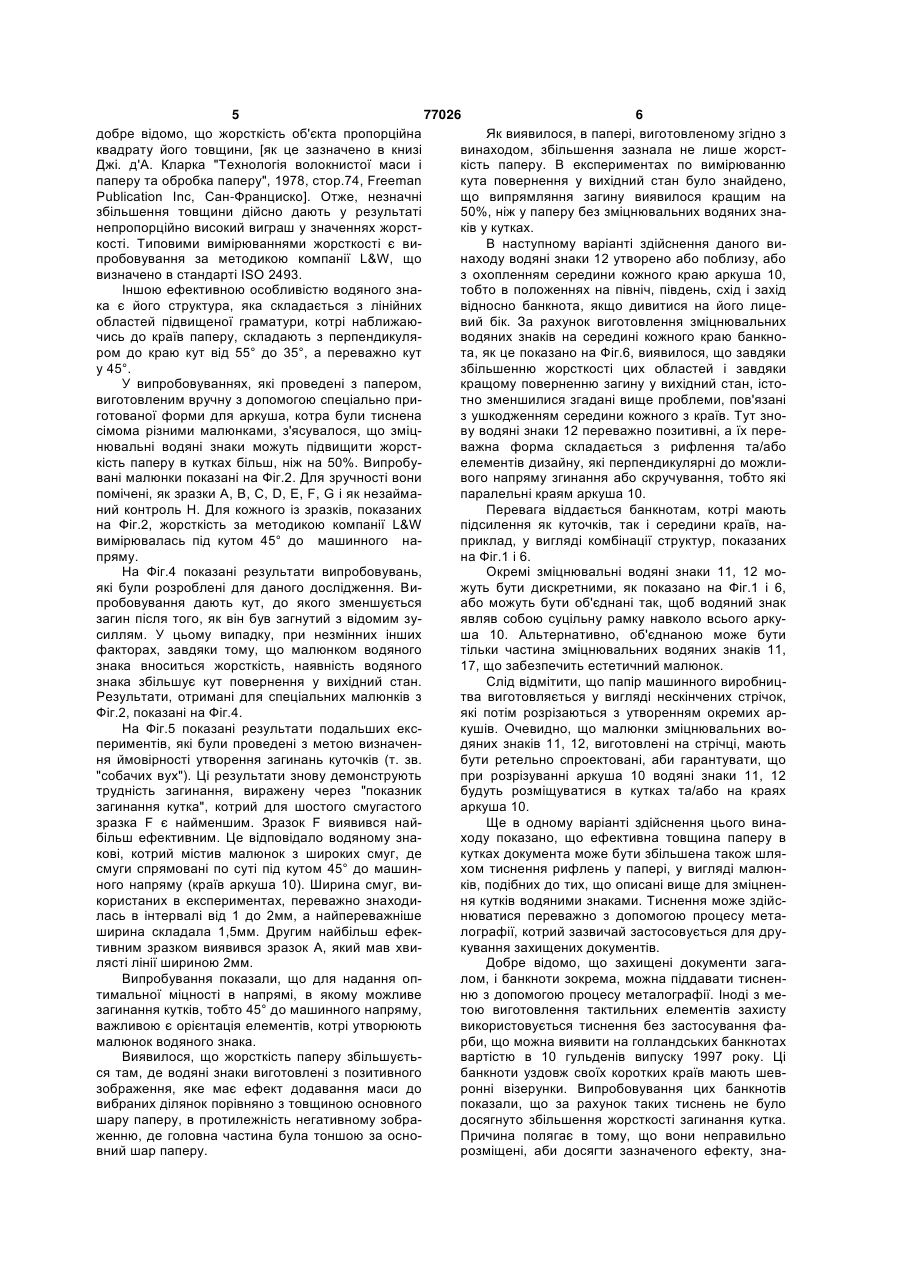

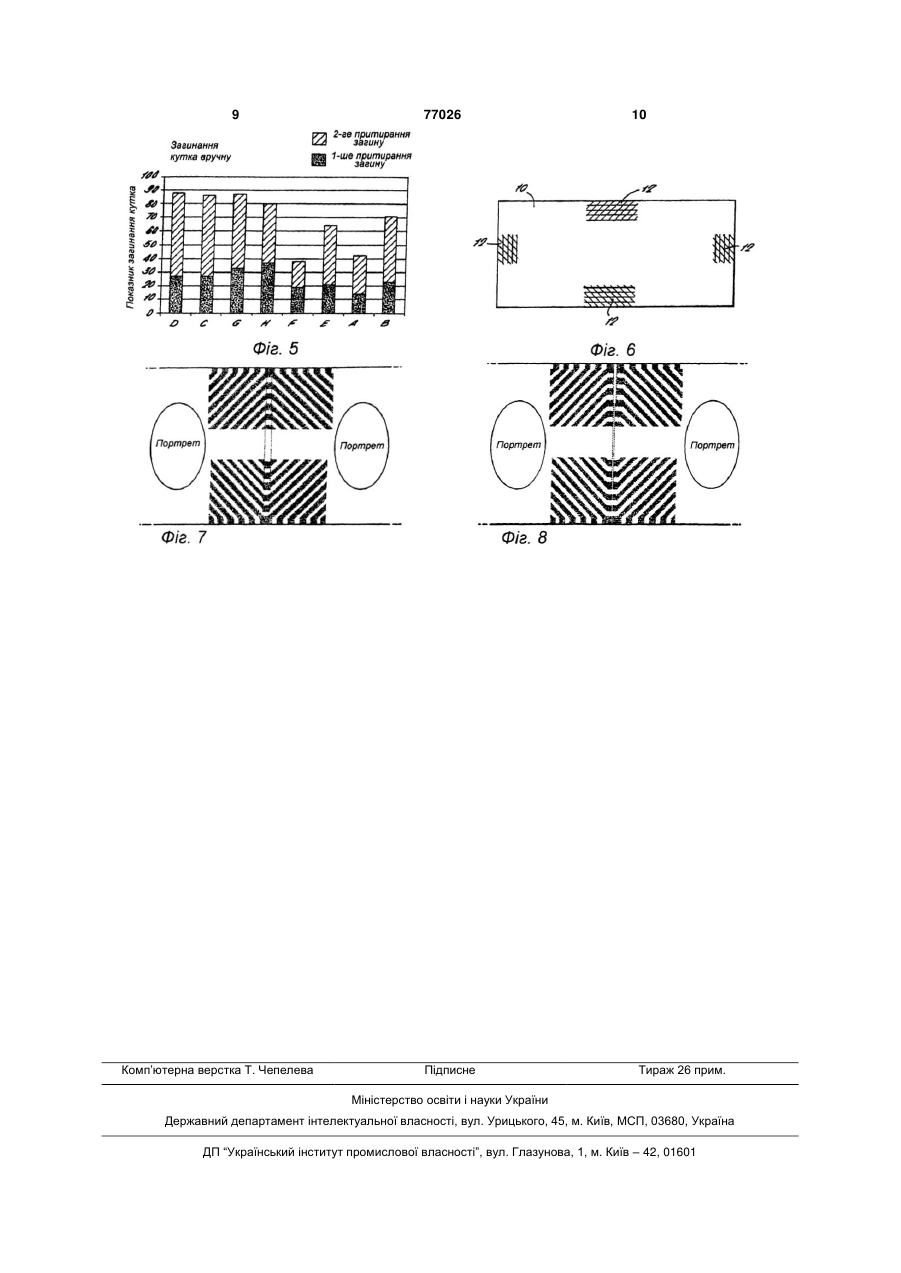

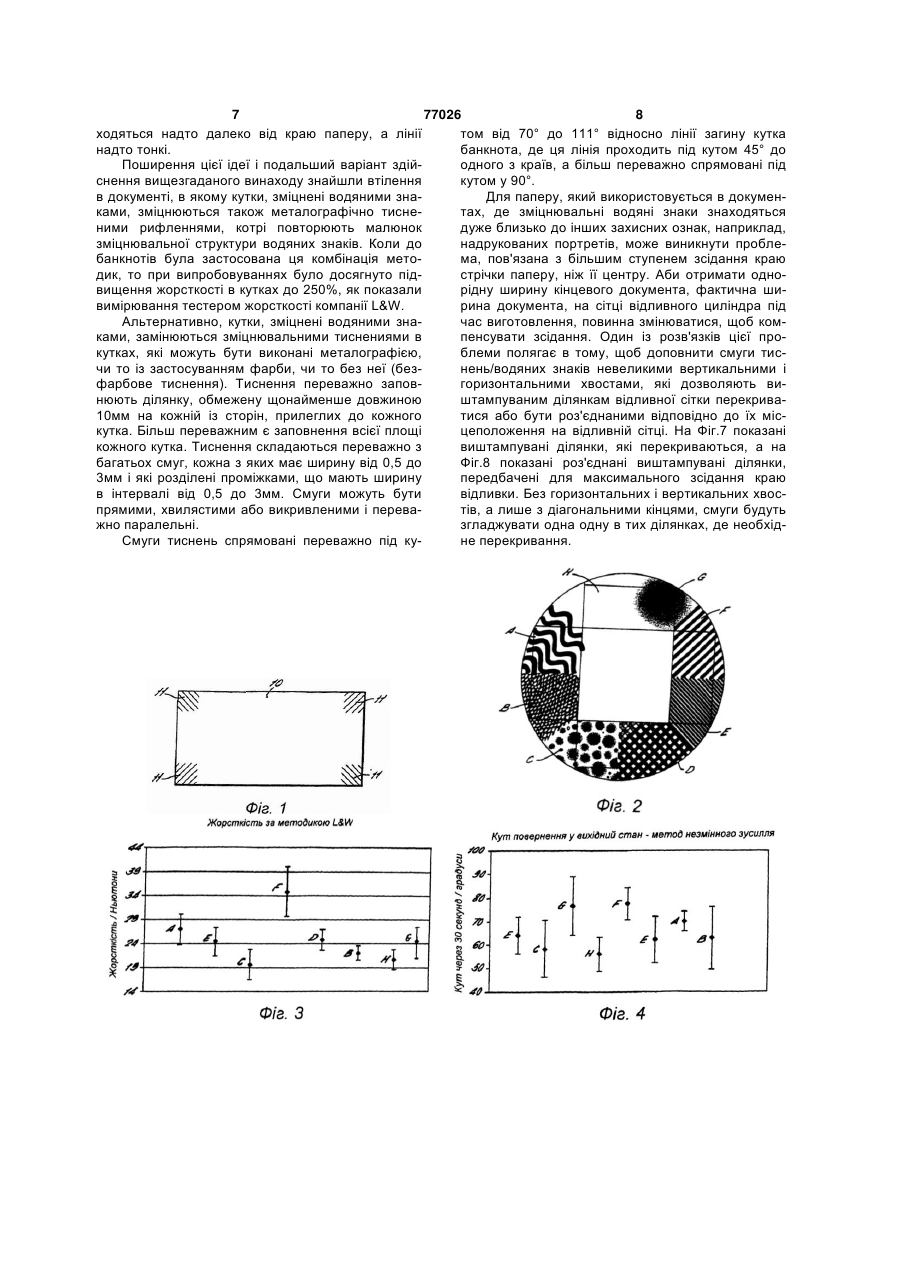

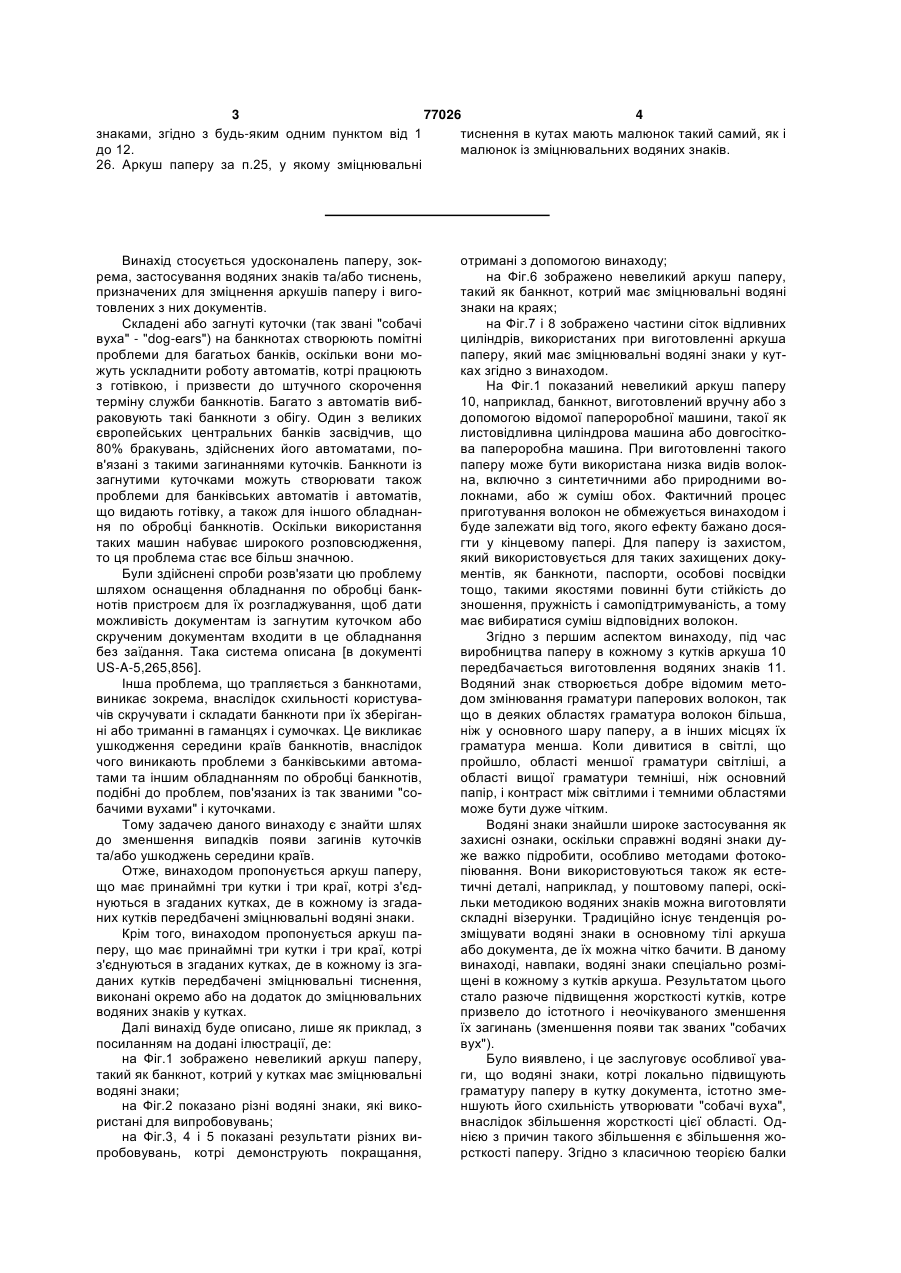

Текст

1. Аркуш паперу, що має принаймні три кути і три краї, які сходяться в згаданих кутах, де в кожному із згаданих кутів передбачені зміцнювальні водяні знаки. 2. Аркуш паперу, що має принаймні три кути і три краї, які сходяться в згаданих кутах, де поблизу або з охопленням середини кожного краю передбачені зміцнювальні водяні знаки. 3. Аркуш паперу за п.1 або п.2, в якому зміцнювальними водяними знаками є позитивні водяні знаки. 4. Аркуш паперу за будь-яким одним пунктом від 1 до 3, в якому зміцнювальні водяні знаки складаються з множини смуг. 5. Аркуш паперу за п.4, в якому смуги прямолінійні. 6. Аркуш паперу за п.5, у якому смуги хвилясті. 7. Аркуш паперу за будь-яким одним пунктом від 4 до 6, в якому смуги зміцнювальних водяних знаків у кутах спрямовані під кутом 45° до країв аркуша. 8. Аркуш паперу за будь-яким одним пунктом від 4 до 7, в якому смуги зміцнювальних водяних знаків на краях паралельні до країв аркуша. 9. Аркуш паперу за будь-яким одним пунктом від 4 до 8, в якому ширина смуг лежить в інтервалі від 1 до 2,5мм. 10. Аркуш паперу за п.9, в якому ширина смуг лежить в інтервалі від 1,5 до 2мм. 11. Аркуш паперу за п.1 і п.2, який має зміцнювальні водяні знаки в кутах і на краях. 12. Аркуш паперу за будь-яким одним із попередніх пунктів, у якому зміцнювальні водяні знаки уз 2 (19) 1 3 77026 4 знаками, згідно з будь-яким одним пунктом від 1 тиснення в кутах мають малюнок такий самий, як і до 12. малюнок із зміцнювальних водяних знаків. 26. Аркуш паперу за п.25, у якому зміцнювальні Винахід стосується удосконалень паперу, зокрема, застосування водяних знаків та/або тиснень, призначених для зміцнення аркушів паперу і виготовлених з них документів. Складені або загнуті куточки (так звані "собачі вуха" - "dog-ears") на банкнотах створюють помітні проблеми для багатьох банків, оскільки вони можуть ускладнити роботу автоматів, котрі працюють з готівкою, і призвести до штучного скорочення терміну служби банкнотів. Багато з автоматів вибраковують такі банкноти з обігу. Один з великих європейських центральних банків засвідчив, що 80% бракувань, здійснених його автоматами, пов'язані з такими загинаннями куточків. Банкноти із загнутими куточками можуть створювати також проблеми для банківських автоматів і автоматів, що видають готівку, а також для іншого обладнання по обробці банкнотів. Оскільки використання таких машин набуває широкого розповсюдження, то ця проблема стає все більш значною. Були здійснені спроби розв'язати цю проблему шляхом оснащення обладнання по обробці банкнотів пристроєм для їх розгладжування, щоб дати можливість документам із загнутим куточком або скрученим документам входити в це обладнання без заїдання. Така система описана [в документі US-A-5,265,856]. Інша проблема, що трапляється з банкнотами, виникає зокрема, внаслідок схильності користувачів скручувати і складати банкноти при їх зберіганні або триманні в гаманцях і сумочках. Це викликає ушкодження середини країв банкнотів, внаслідок чого виникають проблеми з банківськими автоматами та іншим обладнанням по обробці банкнотів, подібні до проблем, пов'язаних із так званими "собачими вухами" і куточками. Тому задачею даного винаходу є знайти шлях до зменшення випадків появи загинів куточків та/або ушкоджень середини країв. Отже, винаходом пропонується аркуш паперу, що має принаймні три кутки і три краї, котрі з'єднуються в згаданих кутках, де в кожному із згаданих кутків передбачені зміцнювальні водяні знаки. Крім того, винаходом пропонується аркуш паперу, що має принаймні три кутки і три краї, котрі з'єднуються в згаданих кутках, де в кожному із згаданих кутків передбачені зміцнювальні тиснення, виконані окремо або на додаток до зміцнювальних водяних знаків у кутках. Далі винахід буде описано, лише як приклад, з посиланням на додані ілюстрації, де: на Фіг.1 зображено невеликий аркуш паперу, такий як банкнот, котрий у кутках має зміцнювальні водяні знаки; на Фіг.2 показано різні водяні знаки, які використані для випробовувань; на Фіг.3, 4 і 5 показані результати різних випробовувань, котрі демонструють покращання, отримані з допомогою винаходу; на Фіг.6 зображено невеликий аркуш паперу, такий як банкнот, котрий має зміцнювальні водяні знаки на краях; на Фіг.7 і 8 зображено частини сіток відливних циліндрів, використаних при виготовленні аркуша паперу, який має зміцнювальні водяні знаки у кутках згідно з винаходом. На Фіг.1 показаний невеликий аркуш паперу 10, наприклад, банкнот, виготовлений вручну або з допомогою відомої папероробної машини, такої як листовідливна циліндрова машинаабо довгосіткова папероробна машина. При виготовленні такого паперу може бути використана низка видів волокна, включно з синтетичними або природними волокнами, або ж суміш обох. Фактичний процес приготування волокон не обмежується винаходом і буде залежати від того, якого ефекту бажано досягти у кінцевому папері. Для паперу із захистом, який використовується для таких захищених документів, як банкноти, паспорти, особові посвідки тощо, такими якостями повинні бути стійкість до зношення, пружність і самопідтримуваність, а тому має вибиратися суміш відповідних волокон. Згідно з першим аспектом винаходу, під час виробництва паперу в кожному з кутків аркуша 10 передбачається виготовлення водяних знаків 11. Водяний знак створюється добре відомим методом змінювання граматури паперових волокон, так що в деяких областях граматура волокон більша, ніж у основного шару паперу, а в інших місцях їх граматура менша. Коли дивитися в світлі, що пройшло, області меншої граматури світліші, а області вищої граматури темніші, ніж основний папір, і контраст між світлими і темними областями може бути дуже чітким. Водяні знаки знайшли широке застосування як захисні ознаки, оскільки справжні водяні знаки дуже важко підробити, особливо методами фотокопіювання. Вони використовуються також як естетичні деталі, наприклад, у поштовому папері, оскільки методикою водяних знаків можна виготовляти складні візерунки. Традиційно існує тенденція розміщувати водяні знаки в основному тілі аркуша або документа, де їх можна чітко бачити. В даному винаході, навпаки, водяні знаки спеціально розміщені в кожному з кутків аркуша. Результатом цього стало разюче підвищення жорсткості кутків, котре призвело до істотного і неочікуваного зменшення їх загинань (зменшення появи так званих "собачих вух"). Було виявлено, і це заслуговує особливої уваги, що водяні знаки, котрі локально підвищують граматуру паперу в кутку документа, істотно зменшують його схильність утворювати "собачі вуха", внаслідок збільшення жорсткості цієї області. Однією з причин такого збільшення є збільшення жорсткості паперу. Згідно з класичною теорією балки 5 77026 6 добре відомо, що жорсткість об'єкта пропорційна Як виявилося, в папері, виготовленому згідно з квадрату його товщини, [як це зазначено в книзі винаходом, збільшення зазнала не лише жорстДжі. д'А. Кларка "Технологія волокнистої маси і кість паперу. В експериментах по вимірюванню паперу та обробка паперу", 1978, стор.74, Freeman кута повернення у вихідний стан було знайдено, Publication Inc, Сан-Франциско]. Отже, незначні що випрямляння загину виявилося кращим на збільшення товщини дійсно дають у результаті 50%, ніж у паперу без зміцнювальних водяних знанепропорційно високий виграш у значеннях жорстків у кутках. кості. Типовими вимірюваннями жорсткості є виВ наступному варіанті здійснення даного випробовування за методикою компанії L&W, що находу водяні знаки 12 утворено або поблизу, або визначено в стандарті ISO 2493. з охопленням середини кожного краю аркуша 10, Іншою ефективною особливістю водяного знатобто в положеннях на північ, південь, схід і захід ка є його структура, яка складається з лінійних відносно банкнота, якщо дивитися на його лицеобластей підвищеної граматури, котрі наближаювий бік. За рахунок виготовлення зміцнювальних чись до країв паперу, складають з перпендикуляводяних знаків на середині кожного краю банкнором до краю кут від 55° до 35°, а переважно кут та, як це показано на Фіг.6, виявилося, що завдяки у 45°. збільшенню жорсткості цих областей і завдяки У випробовуваннях, які проведені з папером, кращому поверненню загину у вихідний стан, істовиготовленим вручну з допомогою спеціально притно зменшилися згадані вище проблеми, пов'язані готованої форми для аркуша, котра були тиснена з ушкодженням середини кожного з країв. Тут зносімома різними малюнками, з'ясувалося, що зміцву водяні знаки 12 переважно позитивні, а їх перенювальні водяні знаки можуть підвищити жорстважна форма складається з рифлення та/або кість паперу в кутках більш, ніж на 50%. Випробуелементів дизайну, які перпендикулярні до можливані малюнки показані на Фіг.2. Для зручності вони вого напряму згинання або скручування, тобто які помічені, як зразки А, В, С, D, Е, F, G і як незаймапаралельні краям аркуша 10. ний контроль Н. Для кожного із зразків, показаних Перевага віддається банкнотам, котрі мають на Фіг.2, жорсткість за методикою компанії L&W підсилення як куточків, так і середини країв, навимірювалась під кутом 45° до машинного наприклад, у вигляді комбінації структур, показаних пряму. на Фіг.1 і 6. На Фіг.4 показані результати випробовувань, Окремі зміцнювальні водяні знаки 11, 12 моякі були розроблені для даного дослідження. Вижуть бути дискретними, як показано на Фіг.1 і 6, пробовування дають кут, до якого зменшується або можуть бути об'єднані так, щоб водяний знак загин після того, як він був загнутий з відомим зуявляв собою суцільну рамку навколо всього аркусиллям. У цьому випадку, при незмінних інших ша 10. Альтернативно, об'єднаною може бути факторах, завдяки тому, що малюнком водяного тільки частина зміцнювальних водяних знаків 11, знака вноситься жорсткість, наявність водяного 17, що забезпечить естетичний малюнок. знака збільшує кут повернення у вихідний стан. Слід відмітити, що папір машинного виробницРезультати, отримані для спеціальних малюнків з тва виготовляється у вигляді нескінчених стрічок, Фіг.2, показані на Фіг.4. які потім розрізаються з утворенням окремих арНа Фіг.5 показані результати подальших екскушів. Очевидно, що малюнки зміцнювальних вопериментів, які були проведені з метою визначендяних знаків 11, 12, виготовлені на стрічці, мають ня ймовірності утворення загинань куточків (т. зв. бути ретельно спроектовані, аби гарантувати, що "собачих вух"). Ці результати знову демонструють при розрізуванні аркуша 10 водяні знаки 11, 12 трудність загинання, виражену через "показник будуть розміщуватися в кутках та/або на краях загинання кутка", котрий для шостого смугастого аркуша 10. зразка F є найменшим. Зразок F виявився найЩе в одному варіанті здійснення цього винабільш ефективним. Це відповідало водяному знаходу показано, що ефективна товщина паперу в кові, котрий містив малюнок з широких смуг, де кутках документа може бути збільшена також шлясмуги спрямовані по суті під кутом 45° до машинхом тиснення рифлень у папері, у вигляді малюнного напряму (країв аркуша 10). Ширина смуг, виків, подібних до тих, що описані вище для зміцненкористаних в експериментах, переважно знаходиня кутків водяними знаками. Тиснення може здійслась в інтервалі від 1 до 2мм, а найпереважніше нюватися переважно з допомогою процесу меташирина складала 1,5мм. Другим найбільш ефеклографії, котрий зазвичай застосовується для друтивним зразком виявився зразок А, який мав хвикування захищених документів. лясті лінії шириною 2мм. Добре відомо, що захищені документи загаВипробування показали, що для надання оплом, і банкноти зокрема, можна піддавати тиснентимальної міцності в напрямі, в якому можливе ню з допомогою процесу металографії. Іноді з мезагинання кутків, тобто 45° до машинного напряму, тою виготовлення тактильних елементів захисту важливою є орієнтація елементів, котрі утворюють використовується тиснення без застосування фамалюнок водяного знака. рби, що можна виявити на голландських банкнотах Виявилося, що жорсткість паперу збільшуєтьвартістю в 10 гульденів випуску 1997 року. Ці ся там, де водяні знаки виготовлені з позитивного банкноти уздовж своїх коротких країв мають шевзображення, яке має ефект додавання маси до ронні візерунки. Випробовування цих банкнотів вибраних ділянок порівняно з товщиною основного показали, що за рахунок таких тиснень не було шару паперу, в протилежність негативному зобрадосягнуто збільшення жорсткості загинання кутка. женню, де головна частина була тоншою за осноПричина полягає в тому, що вони неправильно вний шар паперу. розміщені, аби досягти зазначеного ефекту, зна 7 77026 8 ходяться надто далеко від краю паперу, а лінії том від 70° до 111° відносно лінії загину кутка надто тонкі. банкнота, де ця лінія проходить під кутом 45° до Поширення цієї ідеї і подальший варіант здійодного з країв, а більш переважно спрямовані під снення вищезгаданого винаходу знайшли втілення кутом у 90°. в документі, в якому кутки, зміцнені водяними знаДля паперу, який використовується в докуменками, зміцнюються також металографічно тиснетах, де зміцнювальні водяні знаки знаходяться ними рифленнями, котрі повторюють малюнок дуже близько до інших захисних ознак, наприклад, зміцнювальної структури водяних знаків. Коли до надрукованих портретів, може виникнути проблебанкнотів була застосована ця комбінація метома, пов'язана з більшим ступенем зсідання краю дик, то при випробовуваннях було досягнуто підстрічки паперу, ніж її центру. Аби отримати одновищення жорсткості в кутках до 250%, як показали рідну ширину кінцевого документа, фактична шивимірювання тестером жорсткості компанії L&W. рина документа, на сітці відливного циліндра під Альтернативно, кутки, зміцнені водяними значас виготовлення, повинна змінюватися, щоб комками, замінюються зміцнювальними тиснениями в пенсувати зсідання. Один із розв'язків цієї прокутках, які можуть бути виконані металографією, блеми полягає в тому, щоб доповнити смуги тисчи то із застосуванням фарби, чи то без неї (безнень/водяних знаків невеликими вертикальними і фарбове тиснення). Тиснення переважно заповгоризонтальними хвостами, які дозволяють винюють ділянку, обмежену щонайменше довжиною штампуваним ділянкам відливної сітки перекрива10мм на кожній із сторін, прилеглих до кожного тися або бути роз'єднаними відповідно до їх міскутка. Більш переважним є заповнення всієї площі цеположення на відливній сітці. На Фіг.7 показані кожного кутка. Тиснення складаються переважно з виштампувані ділянки, які перекриваються, а на багатьох смуг, кожна з яких має ширину від 0,5 до Фіг.8 показані роз'єднані виштампувані ділянки, 3мм і які розділені проміжками, що мають ширину передбачені для максимального зсідання краю в інтервалі від 0,5 до 3мм. Смуги можуть бути відливки. Без горизонтальних і вертикальних хвоспрямими, хвилястими або викривленими і переватів, а лише з діагональними кінцями, смуги будуть жно паралельні. згладжувати одна одну в тих ділянках, де необхідСмуги тиснень спрямовані переважно під куне перекривання. 9 Комп’ютерна верстка Т. Чепелева 77026 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Paper sheet with watermarks and/or embossing (variants)

Назва патенту російською

Лист бумаги, который содержит водяные знаки и / или тиснение (варианты)

МПК / Мітки

МПК: B31F 1/00, D21H 21/40

Мітки: варіанти, містить, паперу, аркуш, знаки, тиснення, водяні
