Пневмомеханічний висівний апарат

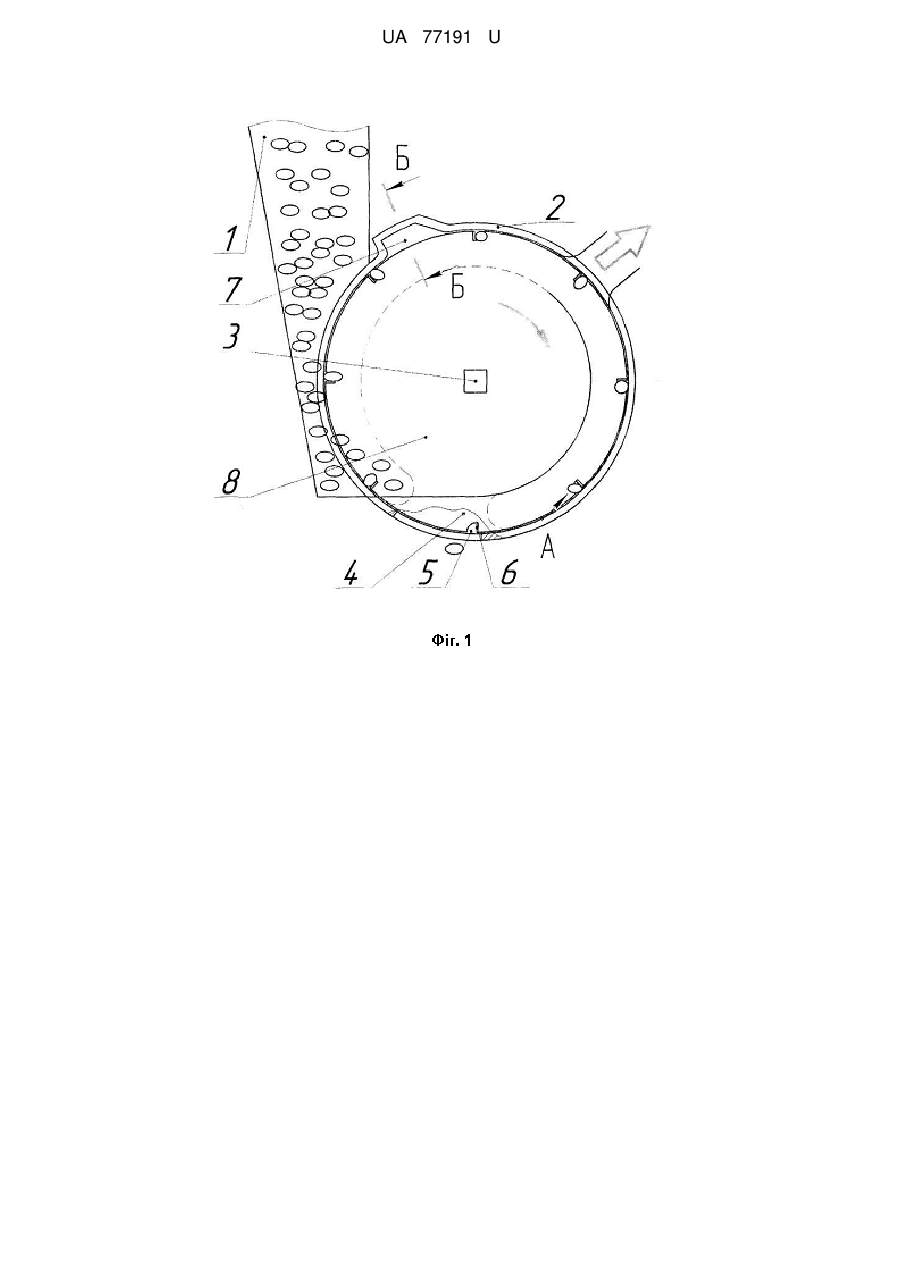

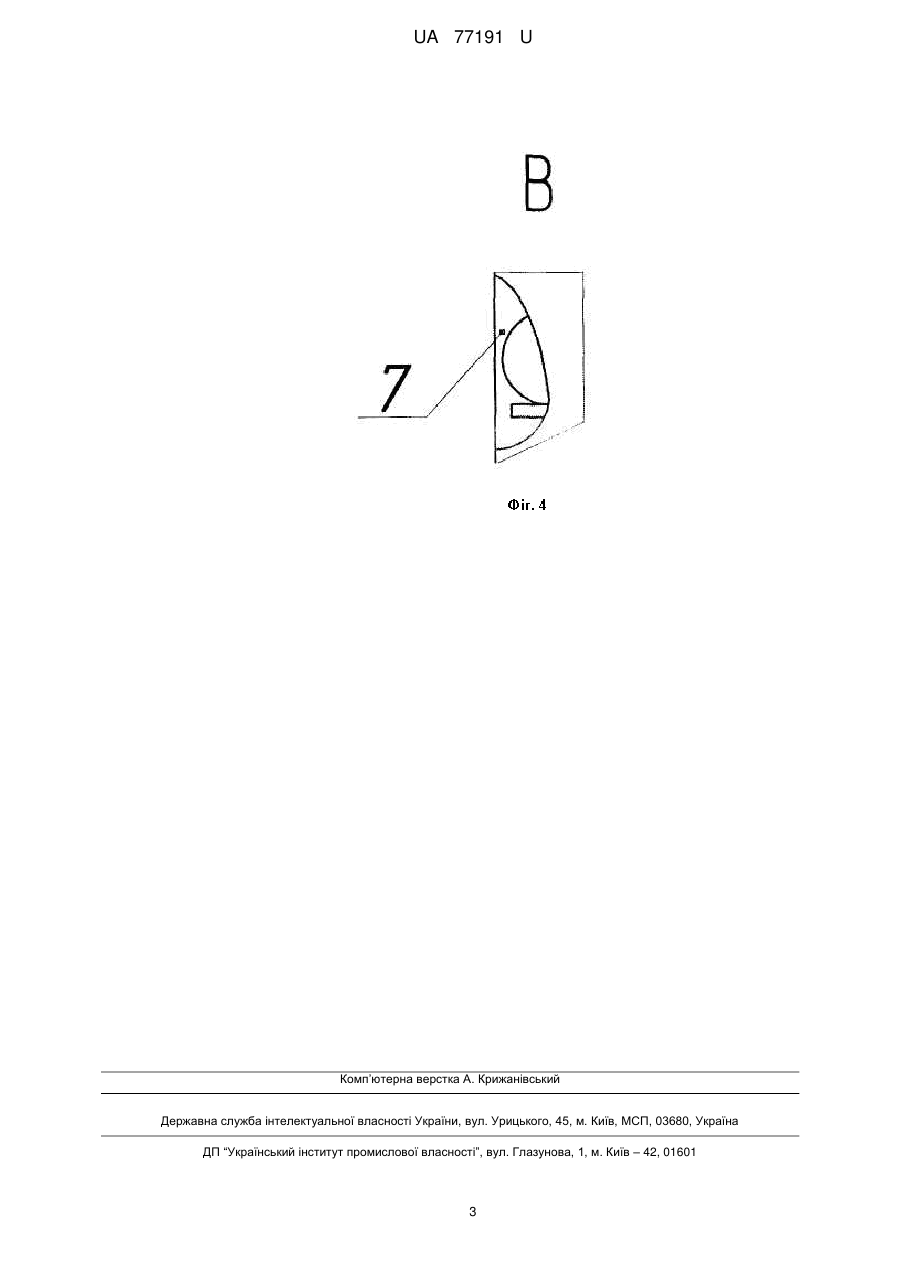

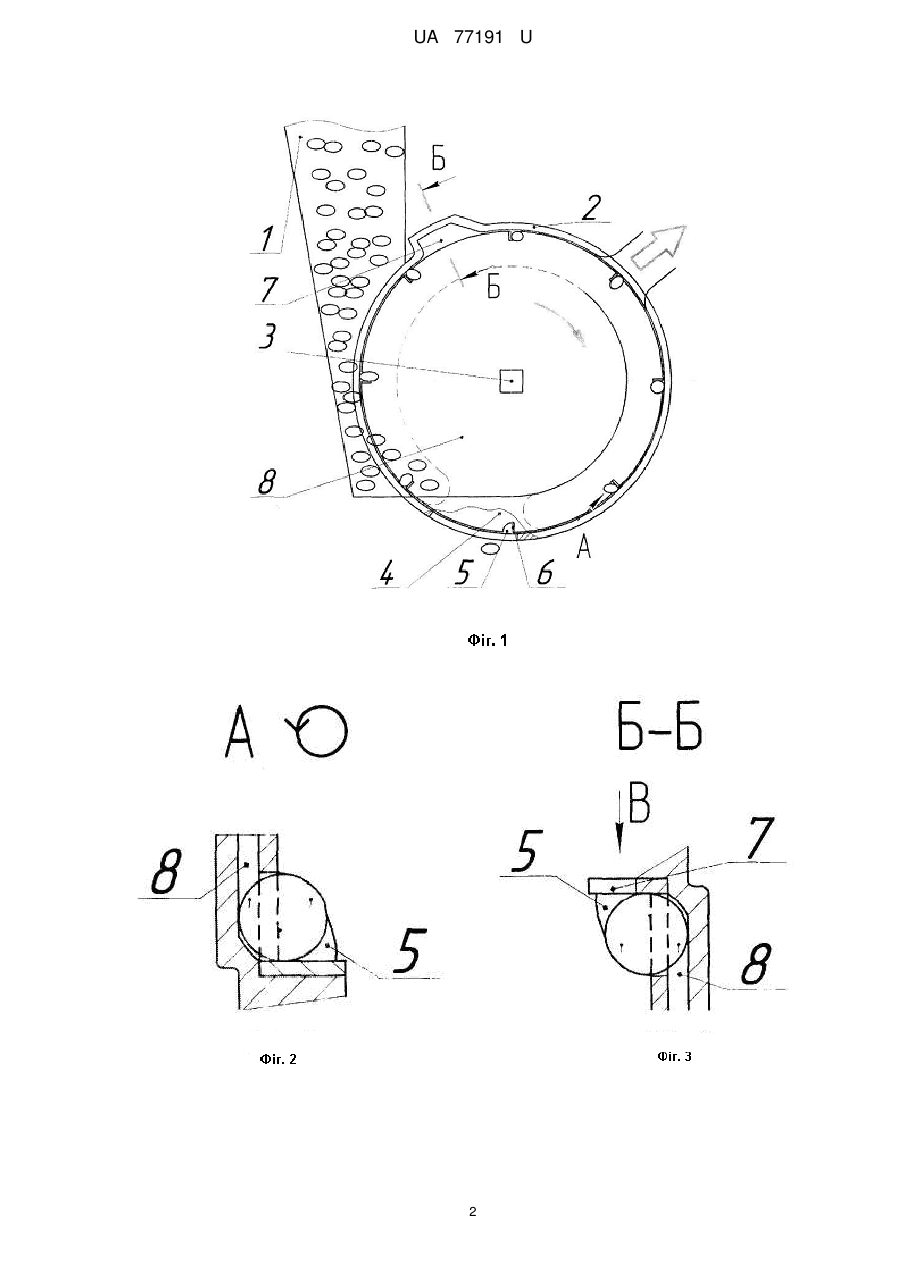

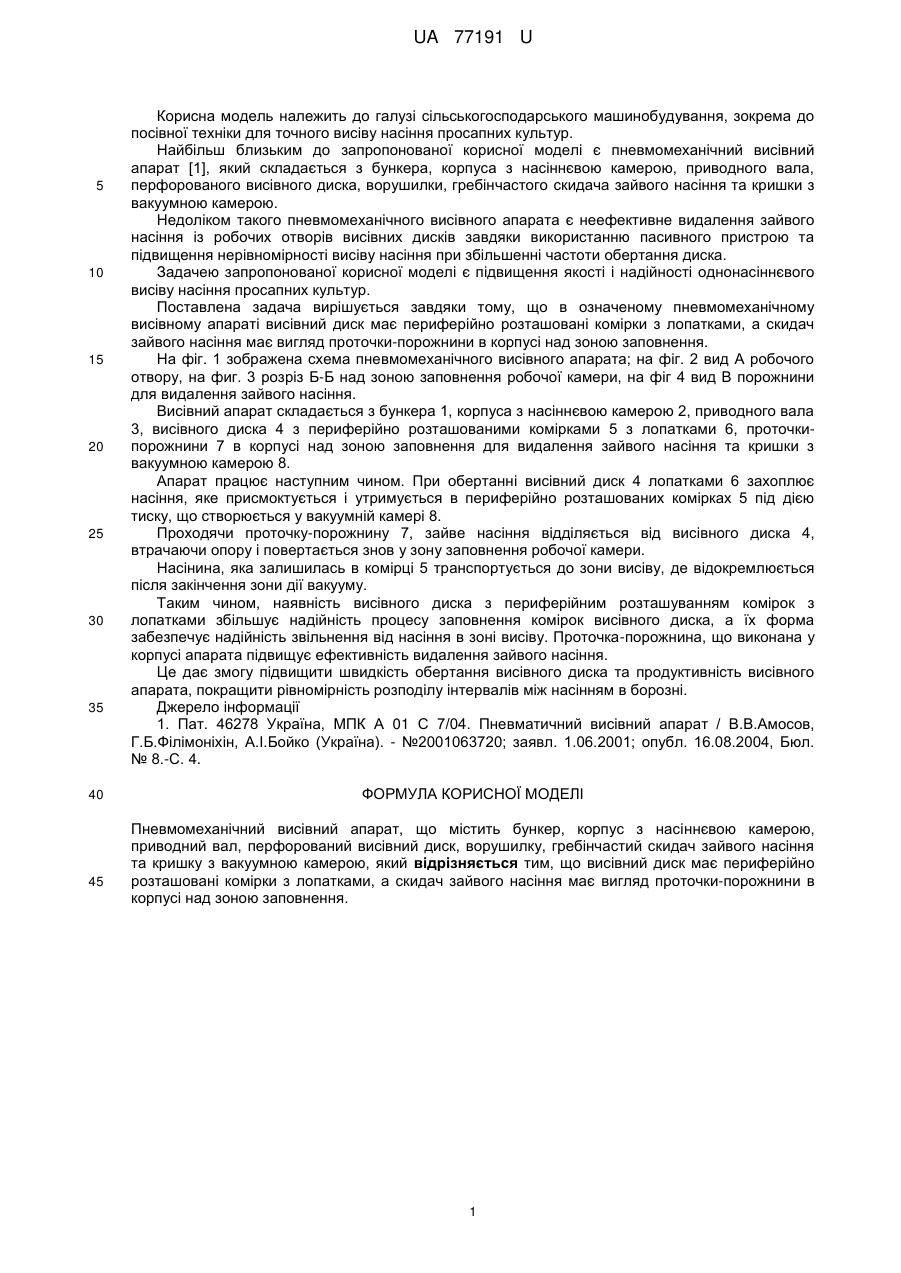

Реферат: UA 77191 U UA 77191 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до посівної техніки для точного висіву насіння просапних культур. Найбільш близьким до запропонованої корисної моделі є пневмомеханічний висівний апарат [1], який складається з бункера, корпуса з насіннєвою камерою, приводного вала, перфорованого висівного диска, ворушилки, гребінчастого скидача зайвого насіння та кришки з вакуумною камерою. Недоліком такого пневмомеханічного висівного апарата є неефективне видалення зайвого насіння із робочих отворів висівних дисків завдяки використанню пасивного пристрою та підвищення нерівномірності висіву насіння при збільшенні частоти обертання диска. Задачею запропонованої корисної моделі є підвищення якості і надійності однонасіннєвого висіву насіння просапних культур. Поставлена задача вирішується завдяки тому, що в означеному пневмомеханічному висівному апараті висівний диск має периферійно розташовані комірки з лопатками, а скидач зайвого насіння має вигляд проточки-порожнини в корпусі над зоною заповнення. На фіг. 1 зображена схема пневмомеханічного висівного апарата; на фіг. 2 вид А робочого отвору, на фиг. 3 розріз Б-Б над зоною заповнення робочої камери, на фіг 4 вид В порожнини для видалення зайвого насіння. Висівний апарат складається з бункера 1, корпуса з насіннєвою камерою 2, приводного вала 3, висівного диска 4 з периферійно розташованими комірками 5 з лопатками 6, проточкипорожнини 7 в корпусі над зоною заповнення для видалення зайвого насіння та кришки з вакуумною камерою 8. Апарат працює наступним чином. При обертанні висівний диск 4 лопатками 6 захоплює насіння, яке присмоктується і утримується в периферійно розташованих комірках 5 під дією тиску, що створюється у вакуумній камері 8. Проходячи проточку-порожнину 7, зайве насіння відділяється від висівного диска 4, втрачаючи опору і повертається знов у зону заповнення робочої камери. Насінина, яка залишилась в комірці 5 транспортується до зони висіву, де відокремлюється після закінчення зони дії вакууму. Таким чином, наявність висівного диска з периферійним розташуванням комірок з лопатками збільшує надійність процесу заповнення комірок висівного диска, а їх форма забезпечує надійність звільнення від насіння в зоні висіву. Проточка-порожнина, що виконана у корпусі апарата підвищує ефективність видалення зайвого насіння. Це дає змогу підвищити швидкість обертання висівного диска та продуктивність висівного апарата, покращити рівномірність розподілу інтервалів між насінням в борозні. Джерело інформації 1. Пат. 46278 Україна, МПК А 01 С 7/04. Пневматичний висівний апарат / В.В.Амосов, Г.Б.Філімоніхін, А.І.Бойко (Україна). - №2001063720; заявл. 1.06.2001; опубл. 16.08.2004, Бюл. № 8.-С. 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пневмомеханічний висівний апарат, що містить бункер, корпус з насіннєвою камерою, приводний вал, перфорований висівний диск, ворушилку, гребінчастий скидач зайвого насіння та кришку з вакуумною камерою, який відрізняється тим, що висівний диск має периферійно розташовані комірки з лопатками, а скидач зайвого насіння має вигляд проточки-порожнини в корпусі над зоною заповнення. 1 UA 77191 U 2 UA 77191 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
