Пристрій для отримання енергії із електричного поля атмосфери

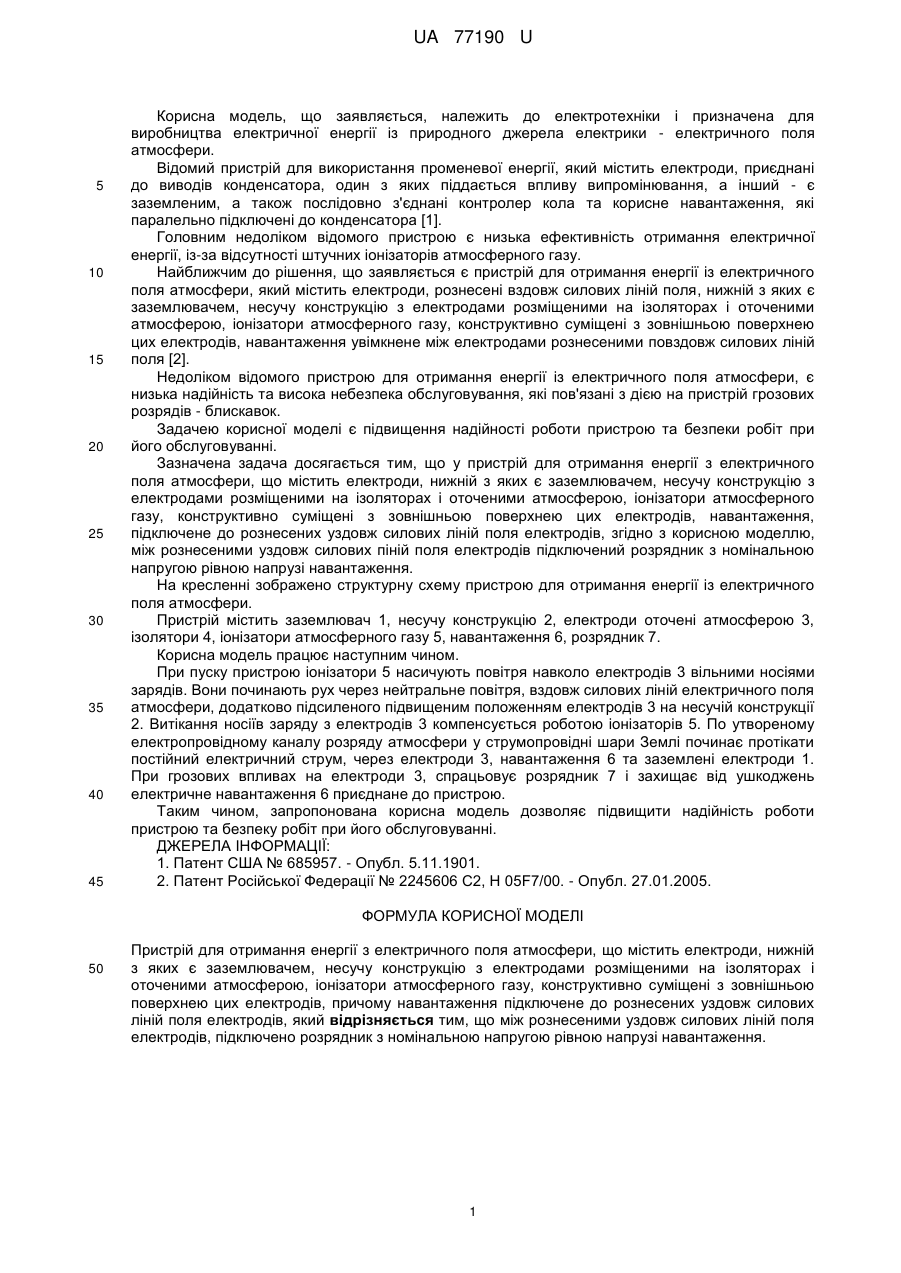

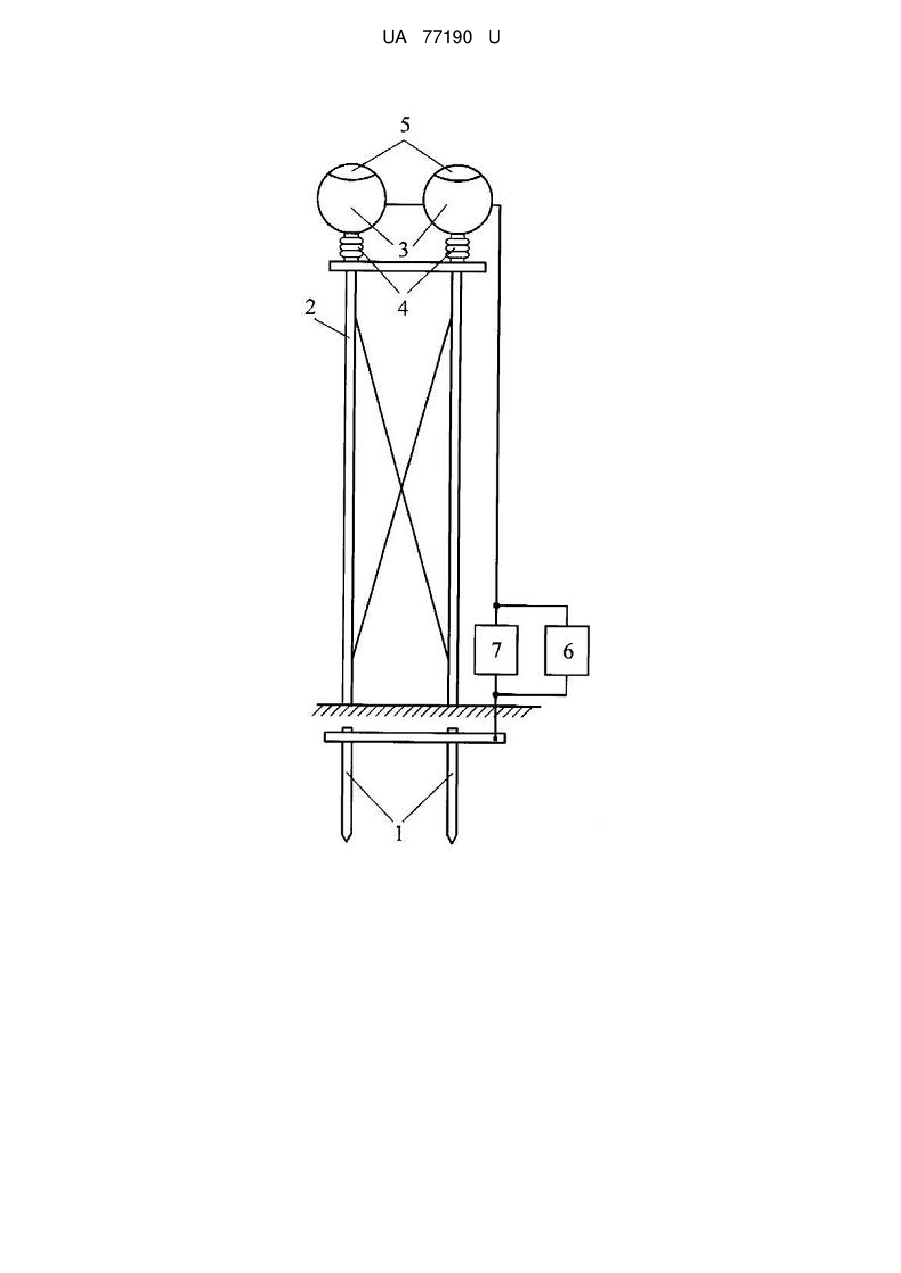

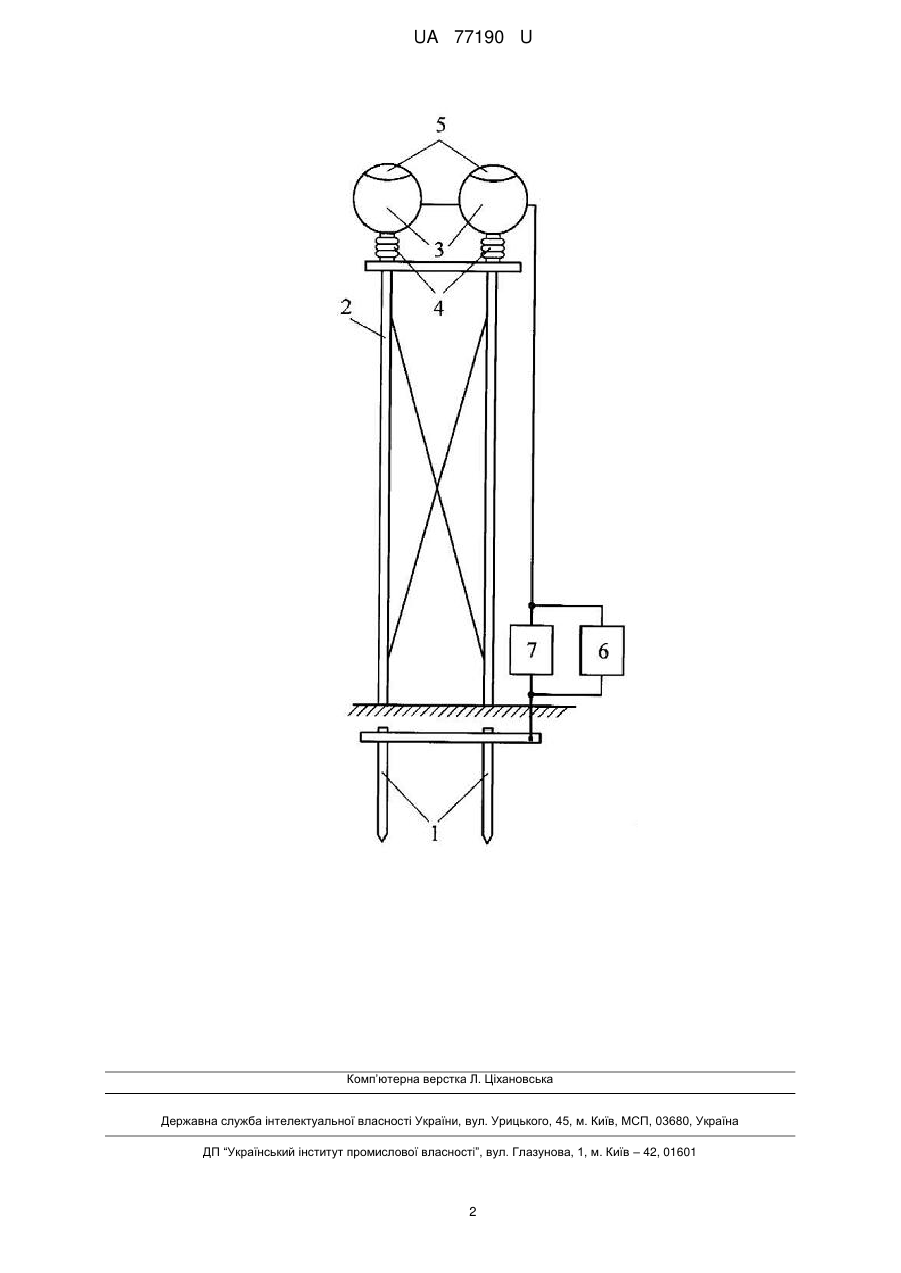

Реферат: UA 77190 U UA 77190 U 5 10 15 20 25 30 35 40 45 Корисна модель, що заявляється, належить до електротехніки і призначена для виробництва електричної енергії із природного джерела електрики - електричного поля атмосфери. Відомий пристрій для використання променевої енергії, який містить електроди, приєднані до виводів конденсатора, один з яких піддається впливу випромінювання, а інший - є заземленим, а також послідовно з'єднані контролер кола та корисне навантаження, які паралельно підключені до конденсатора [1]. Головним недоліком відомого пристрою є низька ефективність отримання електричної енергії, із-за відсутності штучних іонізаторів атмосферного газу. Найближчим до рішення, що заявляється є пристрій для отримання енергії із електричного поля атмосфери, який містить електроди, рознесені вздовж силових ліній поля, нижній з яких є заземлювачем, несучу конструкцію з електродами розміщеними на ізоляторах і оточеними атмосферою, іонізатори атмосферного газу, конструктивно суміщені з зовнішньою поверхнею цих електродів, навантаження увімкнене між електродами рознесеними повздовж силових ліній поля [2]. Недоліком відомого пристрою для отримання енергії із електричного поля атмосфери, є низька надійність та висока небезпека обслуговування, які пов'язані з дією на пристрій грозових розрядів - блискавок. Задачею корисної моделі є підвищення надійності роботи пристрою та безпеки робіт при його обслуговуванні. Зазначена задача досягається тим, що у пристрій для отримання енергії з електричного поля атмосфери, що містить електроди, нижній з яких є заземлювачем, несучу конструкцію з електродами розміщеними на ізоляторах і оточеними атмосферою, іонізатори атмосферного газу, конструктивно суміщені з зовнішньою поверхнею цих електродів, навантаження, підключене до рознесених уздовж силових ліній поля електродів, згідно з корисною моделлю, між рознесеними уздовж силових піній поля електродів підключений розрядник з номінальною напругою рівною напрузі навантаження. На кресленні зображено структурну схему пристрою для отримання енергії із електричного поля атмосфери. Пристрій містить заземлювач 1, несучу конструкцію 2, електроди оточені атмосферою 3, ізолятори 4, іонізатори атмосферного газу 5, навантаження 6, розрядник 7. Корисна модель працює наступним чином. При пуску пристрою іонізатори 5 насичують повітря навколо електродів 3 вільними носіями зарядів. Вони починають рух через нейтральне повітря, вздовж силових ліній електричного поля атмосфери, додатково підсиленого підвищеним положенням електродів 3 на несучій конструкції 2. Витікання носіїв заряду з електродів 3 компенсується роботою іонізаторів 5. По утвореному електропровідному каналу розряду атмосфери у струмопровідні шари Землі починає протікати постійний електричний струм, через електроди 3, навантаження 6 та заземлені електроди 1. При грозових впливах на електроди 3, спрацьовує розрядник 7 і захищає від ушкоджень електричне навантаження 6 приєднане до пристрою. Таким чином, запропонована корисна модель дозволяє підвищити надійність роботи пристрою та безпеку робіт при його обслуговуванні. ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. Патент США № 685957. - Опубл. 5.11.1901. 2. Патент Російської Федерації № 2245606 С2, Н 05F7/00. - Опубл. 27.01.2005. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для отримання енергії з електричного поля атмосфери, що містить електроди, нижній з яких є заземлювачем, несучу конструкцію з електродами розміщеними на ізоляторах і оточеними атмосферою, іонізатори атмосферного газу, конструктивно суміщені з зовнішньою поверхнею цих електродів, причому навантаження підключене до рознесених уздовж силових ліній поля електродів, який відрізняється тим, що між рознесеними уздовж силових ліній поля електродів, підключено розрядник з номінальною напругою рівною напрузі навантаження. 1 UA 77190 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
