Пневмомеханічний висівний апарат
Номер патенту: 48979
Опубліковано: 12.04.2010
Автори: Абрамова Вікторія Вікторівна, Моргайленко Людмила Василівна, Шмат Сергій Іванович
Формула / Реферат
Пневмомеханічний висівний апарат, який містить корпус, горловину, забірну камеру, ведучий вал, висівний диск з отворами, ворушилку, допоміжний диск, який відрізняється тим, що до верхньої стінки корпусу в зоні отворів висівного диска за допомогою гвинтів прикріплена регульована криволінійна пластина, причому відстань між висівним диском і пластиною перевищує максимальний розмір насінини.
Текст

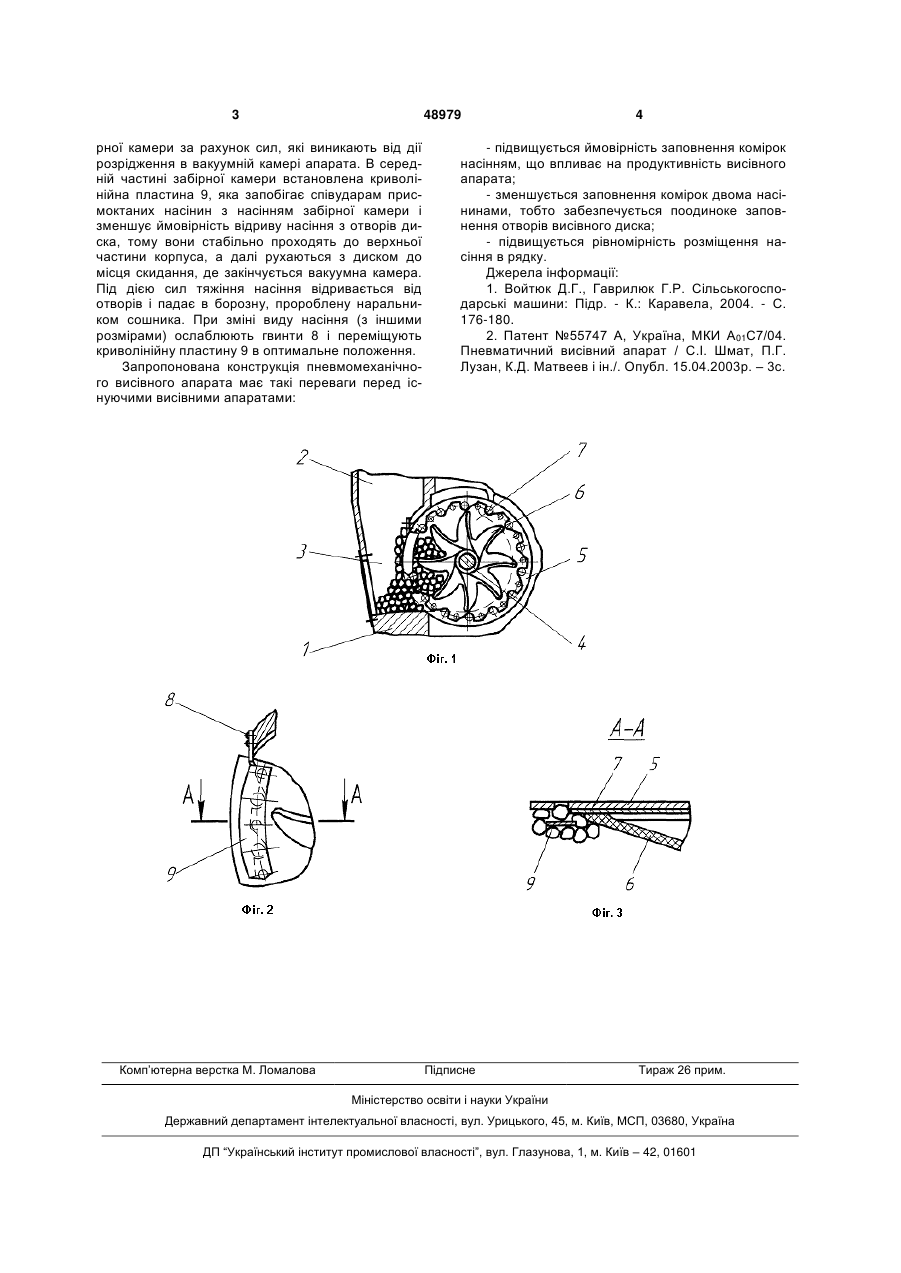

Пневмомеханічний висівний апарат, який містить корпус, горловину, забірну камеру, ведучий вал, висівний диск з отворами, ворушилку, допоміжний диск, який відрізняється тим, що до верхньої стінки корпусу в зоні отворів висівного диска за допомогою гвинтів прикріплена регульована криволінійна пластина, причому відстань між висівним диском і пластиною перевищує максимальний розмір насінини. (19) (21) u200911114 (22) 02.11.2009 (24) 12.04.2010 (46) 12.04.2010, Бюл.№ 7, 2010 р. (72) ШМАТ СЕРГІЙ ІВАНОВИЧ, АБРАМОВА ВІКТОРІЯ ВІКТОРІВНА, МОРГАЙЛЕНКО ЛЮДМИЛА ВАСИЛІВНА (73) КІРОВОГРАДСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 48979 рної камери за рахунок сил, які виникають від дії розрідження в вакуумній камері апарата. В середній частині забірної камери встановлена криволінійна пластина 9, яка запобігає співударам присмоктаних насінин з насінням забірної камери і зменшує ймовірність відриву насіння з отворів диска, тому вони стабільно проходять до верхньої частини корпуса, а далі рухаються з диском до місця скидання, де закінчується вакуумна камера. Під дією сил тяжіння насіння відривається від отворів і падає в борозну, пророблену наральником сошника. При зміні виду насіння (з іншими розмірами) ослаблюють гвинти 8 і переміщують криволінійну пластину 9 в оптимальне положення. Запропонована конструкція пневмомеханічного висівного апарата має такі переваги перед існуючими висівними апаратами: Комп’ютерна верстка М. Ломалова 4 - підвищується ймовірність заповнення комірок насінням, що впливає на продуктивність висівного апарата; - зменшується заповнення комірок двома насінинами, тобто забезпечується поодиноке заповнення отворів висівного диска; - підвищується рівномірність розміщення насіння в рядку. Джерела інформації: 1. Войтюк Д.Г., Гаврилюк Г.Р. Сільськогосподарські машини: Підр. - К.: Каравела, 2004. - С. 176-180. 2. Патент №55747 А, Україна, МКИ А01С7/04. Пневматичний висівний апарат / C.I. Шмат, П.Г. Лузан, К.Д. Матвеев і ін./. Опубл. 15.04.2003р. – 3с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPnemomechanical sowing unit
Автори англійськоюShmat Serhii Ivanovych, Abramova Viktoria Viktorivna, Morhailenko Liudmyla Vasylivna
Назва патенту російськоюПневмомеханический высевающий аппарат
Автори російськоюШмат Сергей Иванович, Абрамова Виктория Викторовна, Моргайленко Людмила Васильевна
МПК / Мітки
МПК: A01C 7/00
Мітки: апарат, пневмомеханічний, висівний
