Вентиляційна вставка захисного одягу від кровосисних і жалких комах

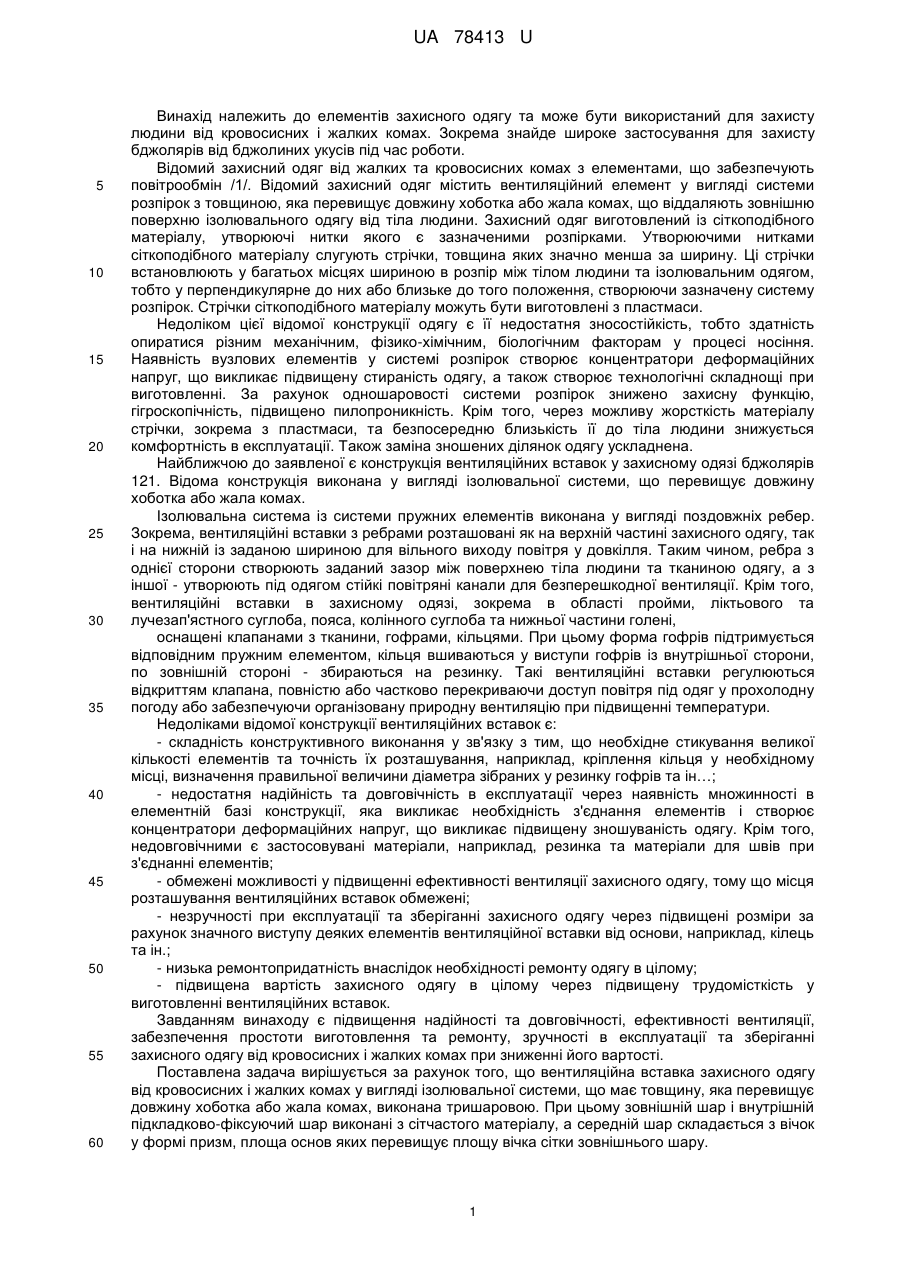

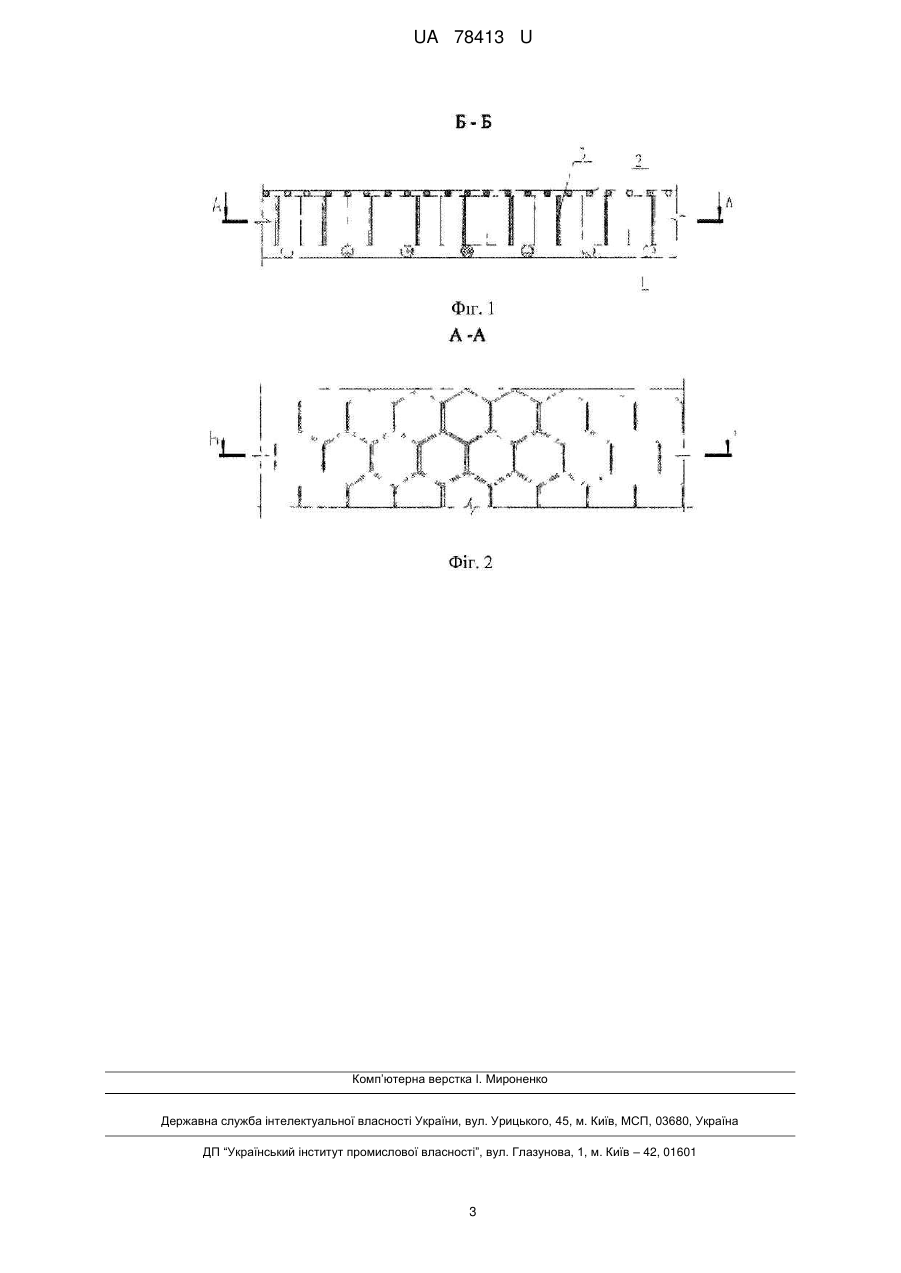

Реферат: Вентиляційна вставка захисного одягу від кровосисних і жалких комах у вигляді ізолювальної системи, що має товщину, яка перевищує довжину хоботка або жала комах, виконана тришаровою. При цьому зовнішній шар і внутрішній підкладково-фіксуючий шар виконані із сітчастого матеріалу, а середній шар складається з вічок у формі призм, площа основ яких перевищує площу вічка сітки зовнішнього шару. UA 78413 U (33) Код держави-учасниці BY UA 78413 U UA 78413 U 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до елементів захисного одягу та може бути використаний для захисту людини від кровосисних і жалких комах. Зокрема знайде широке застосування для захисту бджолярів від бджолиних укусів під час роботи. Відомий захисний одяг від жалких та кровосисних комах з елементами, що забезпечують повітрообмін /1/. Відомий захисний одяг містить вентиляційний елемент у вигляді системи розпірок з товщиною, яка перевищує довжину хоботка або жала комах, що віддаляють зовнішню поверхню ізолювального одягу від тіла людини. Захисний одяг виготовлений із сіткоподібного матеріалу, утворюючі нитки якого є зазначеними розпірками. Утворюючими нитками сіткоподібного матеріалу слугують стрічки, товщина яких значно менша за ширину. Ці стрічки встановлюють у багатьох місцях шириною в розпір між тілом людини та ізолювальним одягом, тобто у перпендикулярне до них або близьке до того положення, створюючи зазначену систему розпірок. Стрічки сіткоподібного матеріалу можуть бути виготовлені з пластмаси. Недоліком цієї відомої конструкції одягу є її недостатня зносостійкість, тобто здатність опиратися різним механічним, фізико-хімічним, біологічним факторам у процесі носіння. Наявність вузлових елементів у системі розпірок створює концентратори деформаційних напруг, що викликає підвищену стираність одягу, а також створює технологічні складнощі при виготовленні. За рахунок одношаровості системи розпірок знижено захисну функцію, гігроскопічність, підвищено пилопроникність. Крім того, через можливу жорсткість матеріалу стрічки, зокрема з пластмаси, та безпосередню близькість її до тіла людини знижується комфортність в експлуатації. Також заміна зношених ділянок одягу ускладнена. Найближчою до заявленої є конструкція вентиляційних вставок у захисному одязі бджолярів 121. Відома конструкція виконана у вигляді ізолювальної системи, що перевищує довжину хоботка або жала комах. Ізолювальна система із системи пружних елементів виконана у вигляді поздовжніх ребер. Зокрема, вентиляційні вставки з ребрами розташовані як на верхній частині захисного одягу, так і на нижній із заданою шириною для вільного виходу повітря у довкілля. Таким чином, ребра з однієї сторони створюють заданий зазор між поверхнею тіла людини та тканиною одягу, а з іншої - утворюють під одягом стійкі повітряні канали для безперешкодної вентиляції. Крім того, вентиляційні вставки в захисному одязі, зокрема в області пройми, ліктьового та лучезап'ястного суглоба, пояса, колінного суглоба та нижньої частини голені, оснащені клапанами з тканини, гофрами, кільцями. При цьому форма гофрів підтримується відповідним пружним елементом, кільця вшиваються у виступи гофрів із внутрішньої сторони, по зовнішній стороні - збираються на резинку. Такі вентиляційні вставки регулюються відкриттям клапана, повністю або частково перекриваючи доступ повітря під одяг у прохолодну погоду або забезпечуючи організовану природну вентиляцію при підвищенні температури. Недоліками відомої конструкції вентиляційних вставок є: - складність конструктивного виконання у зв'язку з тим, що необхідне стикування великої кількості елементів та точність їх розташування, наприклад, кріплення кільця у необхідному місці, визначення правильної величини діаметра зібраних у резинку гофрів та ін…; - недостатня надійність та довговічність в експлуатації через наявність множинності в елементній базі конструкції, яка викликає необхідність з'єднання елементів і створює концентратори деформаційних напруг, що викликає підвищену зношуваність одягу. Крім того, недовговічними є застосовувані матеріали, наприклад, резинка та матеріали для швів при з'єднанні елементів; - обмежені можливості у підвищенні ефективності вентиляції захисного одягу, тому що місця розташування вентиляційних вставок обмежені; - незручності при експлуатації та зберіганні захисного одягу через підвищені розміри за рахунок значного виступу деяких елементів вентиляційної вставки від основи, наприклад, кілець та ін.; - низька ремонтопридатність внаслідок необхідності ремонту одягу в цілому; - підвищена вартість захисного одягу в цілому через підвищену трудомісткість у виготовленні вентиляційних вставок. Завданням винаходу є підвищення надійності та довговічності, ефективності вентиляції, забезпечення простоти виготовлення та ремонту, зручності в експлуатації та зберіганні захисного одягу від кровосисних і жалких комах при зниженні його вартості. Поставлена задача вирішується за рахунок того, що вентиляційна вставка захисного одягу від кровосисних і жалких комах у вигляді ізолювальної системи, що має товщину, яка перевищує довжину хоботка або жала комах, виконана тришаровою. При цьому зовнішній шар і внутрішній підкладково-фіксуючий шар виконані з сітчастого матеріалу, а середній шар складається з вічок у формі призм, площа основ яких перевищує площу вічка сітки зовнішнього шару. 1 UA 78413 U 5 10 15 20 25 30 35 40 Основною відмітною ознакою корисної моделі, що заявляється, є інша форма виконання ізолювальної системи та характеристика виконання її елементів. Виконання ізолювальної системи тришаровою дозволяє забезпечувати ефективну систему вентиляції по поверхні тіла людини при збереженні надійності і довговічності в експлуатації всього захисного одягу в цілому. При цьому забезпечується захисна функція костюма, гігроскопічність, пилонепроникність за рахунок створення кількох рівнів захисту. Крім того, заміна зношених елементів не викликає труднощів. Виконання середнього шару з вічками у формі призм, площа основ яких перевищує площу вічок сітки зовнішнього шару, забезпечує достатню функціональність навіть при використанні матеріалів малої товщини, максимізуючи ефективність вентиляції. При цьому вентиляційна вставка має рівномірну товщину, у виготовленні не викликає ускладнень, а отже, її вартість знижена. Незважаючи на популярність застосування сітчастого матеріалу в захисному одязі, у вентиляційній вставці, що заявляється, виконання з нього зовнішнього та внутрішнього підкладково-фіксуючих шарів дозволяє забезпечити її не розтяжність, забезпечити комфортність в експлуатації за рахунок гігроскопічності. На фіг. 1 зображений загальний вигляд вентиляційної вставки захисного одягу, що заявляється, в розрізі, на фіг.2 - те саме, вид згори, в розрізі по А-А. Вентиляційна вставка захисного одягу виконана тришаровою у вигляді ізолювальної системи із внутрішнім підкладково-фіксуючим шаром 1, зовнішнім шаром 2, середнім шаром 3. Загальна товщина шарів перевищує довжину хоботка або жала комах. При цьому внутрішній 1 і зовнішній 2 шари виконані з сітчастого матеріалу, а середній шар З складається з вічок у формі призм, наприклад, сот, площа основ яких перевищує площу вічка сітки зовнішнього шару. Виготовлення вентиляційної вставки та її використання в захисному одязі здійснюється таким чином. Для виготовлення вставки окремо готують підкладково-фіксуючий шар 1, зовнішній шар 2 і середній шар 3 ізолювальної системи. Для шарів 1 і 2 використовують сітчастий матеріал, при цьому для шару 1 бажано використовувати матеріали на натуральній основі для забезпечення комфортності тіла людини, а для шару 2 можливе використання дрібних сіток із синтетичного матеріалу, наприклад, таких як на риболовецьких масках, бджолярських капелюхах та ін. Шар 3 може бути виконаний з полімерного матеріалу з товщиною стінок приблизно 0,1-0,2 мм з утворенням чотирикутних або інших призм. Потім шари 1, 3, 2 послідовно складаються і закріплюються. У захисному одязі визначається місце розташування вставки, куди вона вставляється і вшивається. При цьому вентиляційна вставка може встановлюватися як у новому захисному одязі при його виготовленні, так і в тому, що потребує ремонту. Використання конструкції вентиляційної вставки, що заявляється, в захисному одязі від кровосисних і жалких комах дозволить підвищити надійність і довговічність, ефективність вентиляції, забезпечити простоту виготовлення і ремонту, зручність в експлуатації та зберіганні захисного одягу від кровосисних і жалких комах при зниженні його вартості. Джерела інформації: 1. Патент РФ Jis 2210965, МПК A 41D 13/00, опубл. 2003.08.27. 2. Патент РФ Ns 2176897, МПК A 41D 13/00, опубл. 2001.12.20. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Вентиляційна вставка захисного одягу від кровосисних та жалких комах, що виконана у вигляді ізолювальної системи із товщиною, яка перевищує довжину хоботка або жала комах, яка відрізняється тим, що ізолювальна система виконана тришаровою, при цьому зовнішній шар та внутрішній підкладково-фіксуючий шар виконані із сітчастого матеріалу, а середній шар складається з вічок у формі призм, площа основи яких перевищує площу вічка сітки зовнішнього шару. 2 UA 78413 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
