Подільник потоку сипких матеріалів

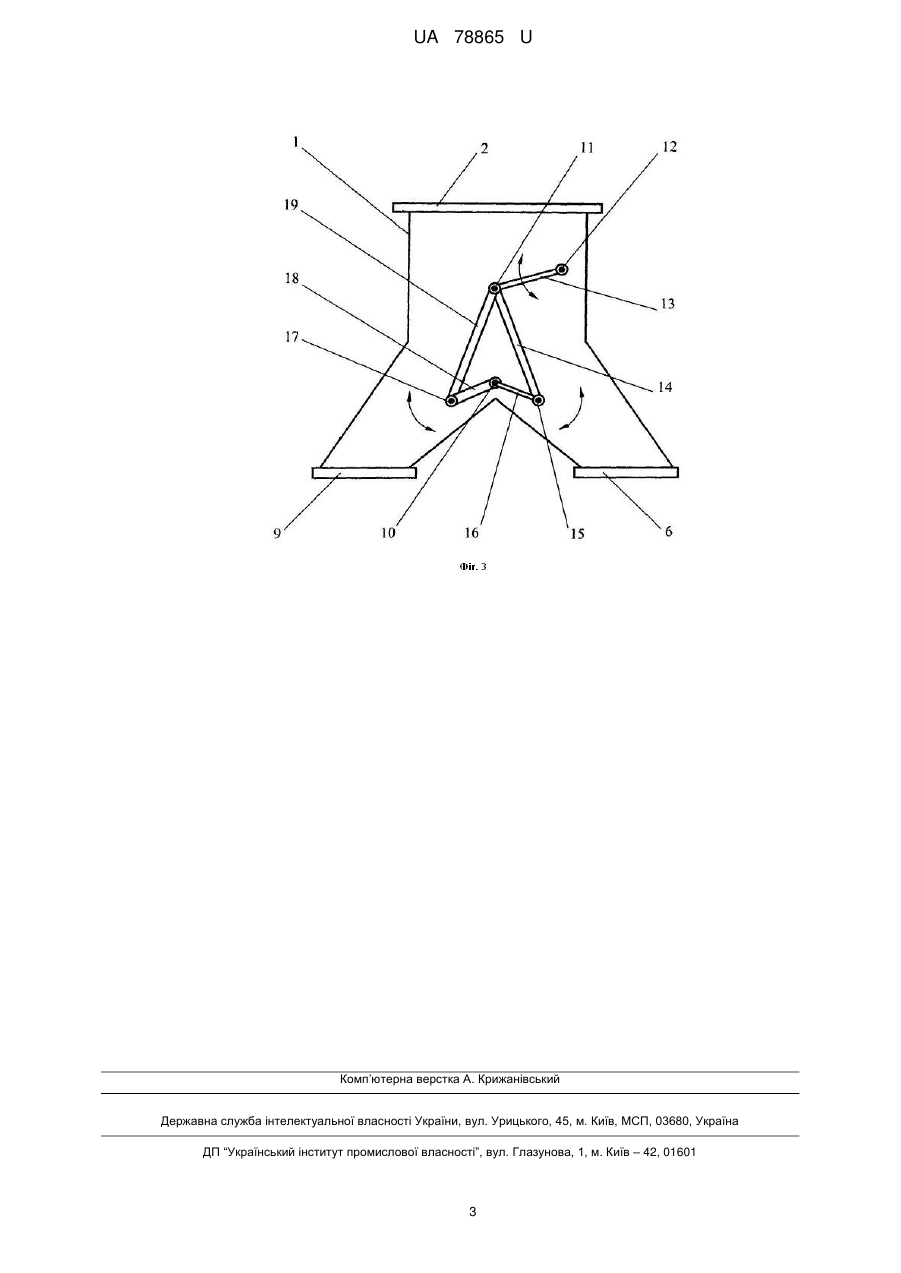

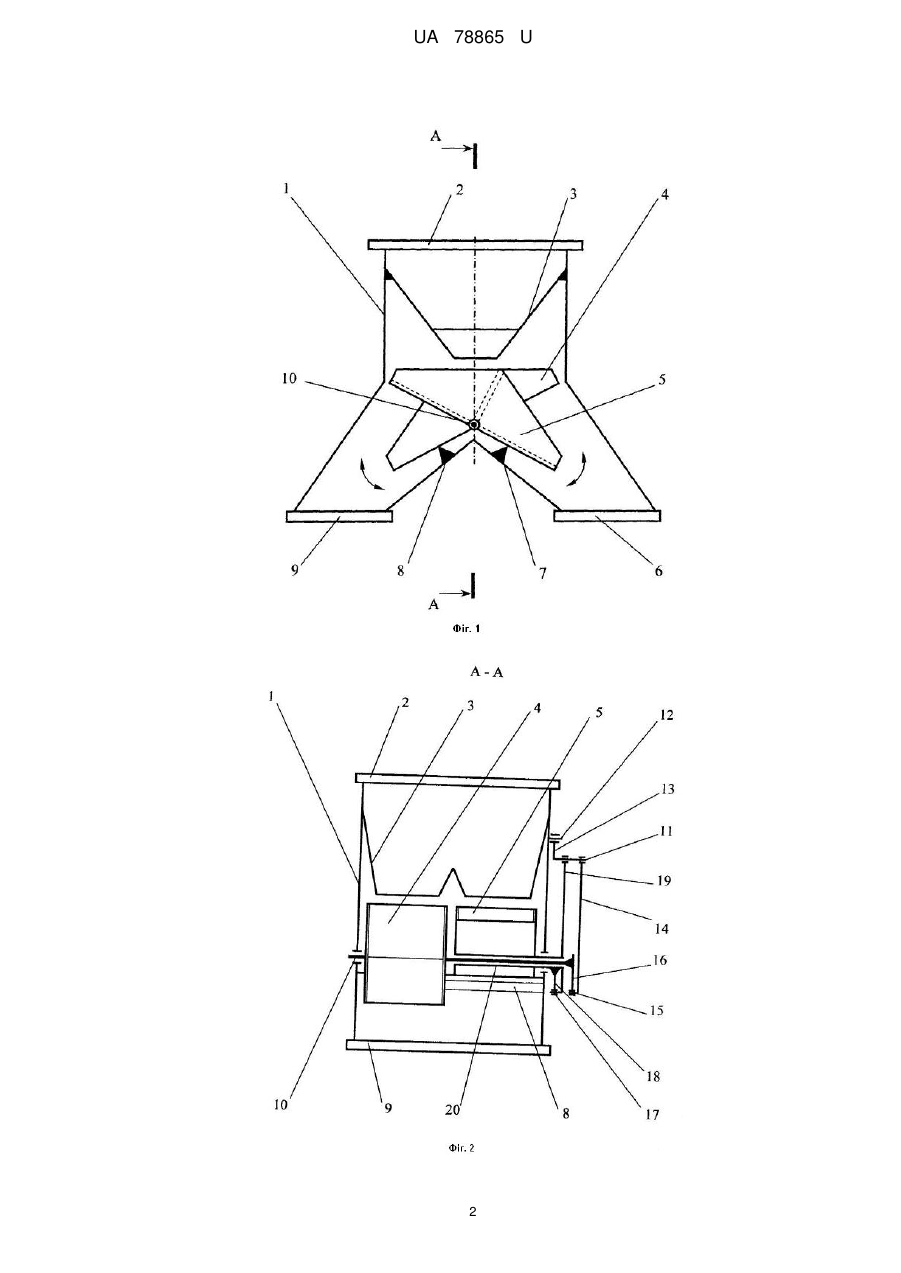

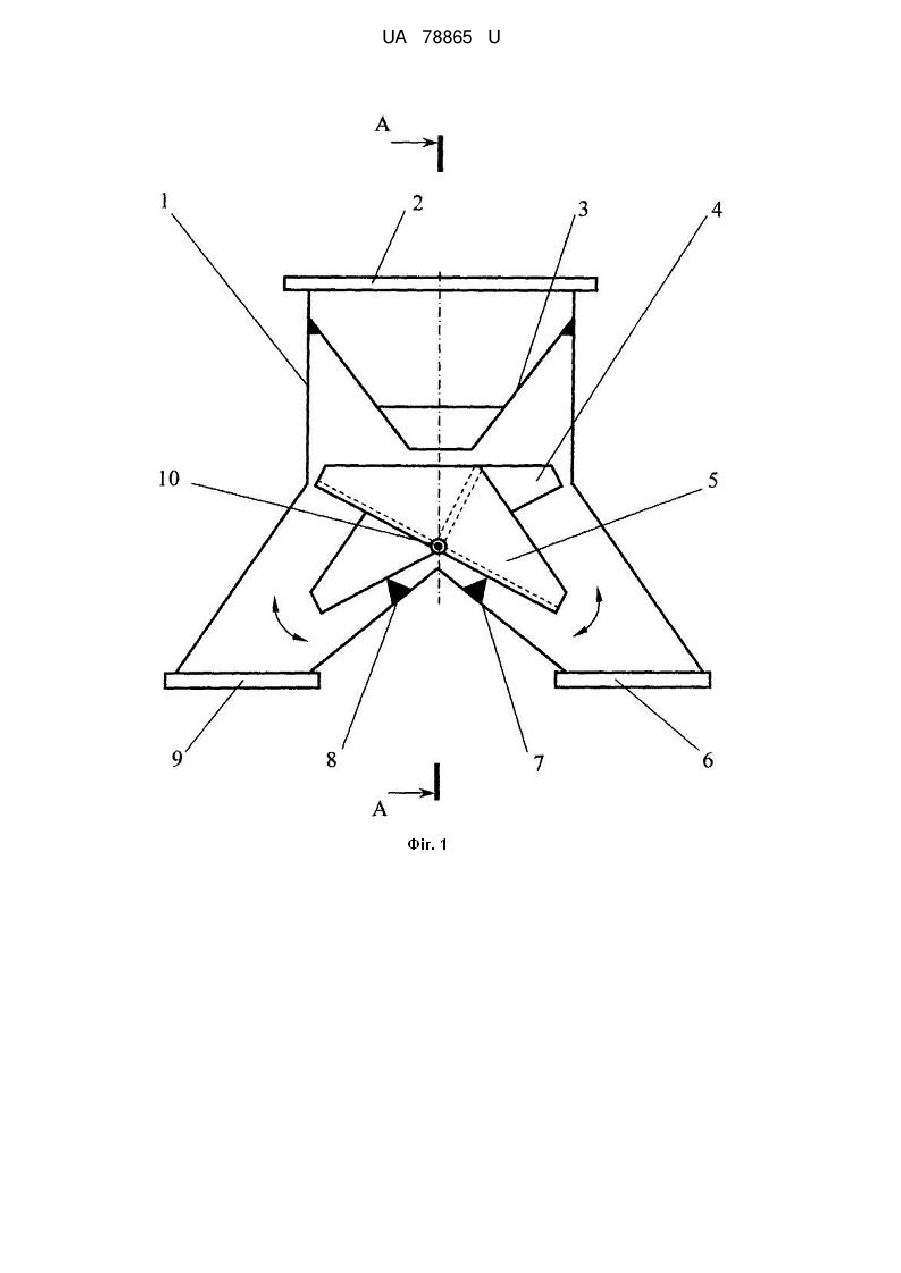

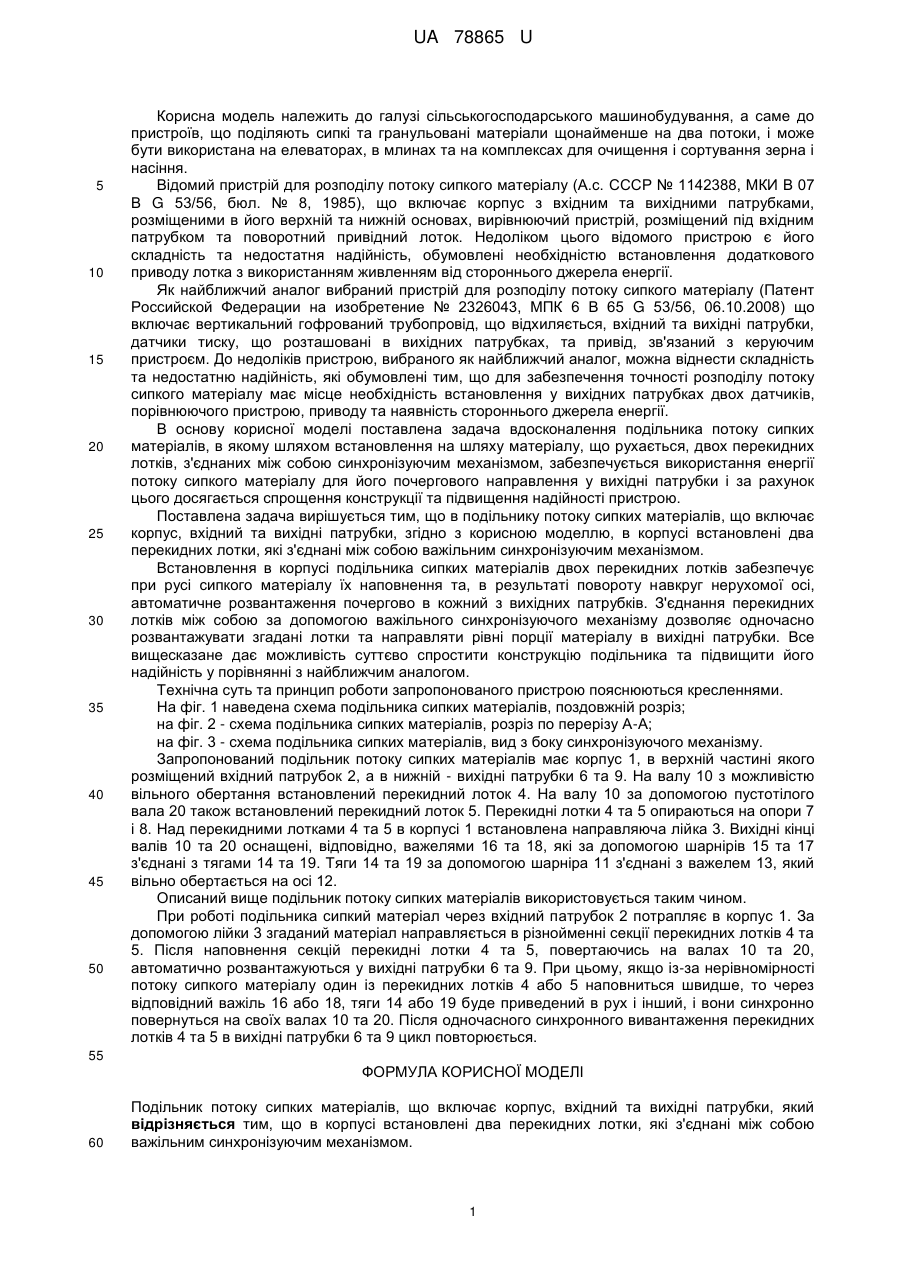

Реферат: UA 78865 U UA 78865 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільськогосподарського машинобудування, а саме до пристроїв, що поділяють сипкі та гранульовані матеріали щонайменше на два потоки, і може бути використана на елеваторах, в млинах та на комплексах для очищення і сортування зерна і насіння. Відомий пристрій для розподілу потоку сипкого матеріалу (А.с. СССР № 1142388, МКИ В 07 В G 53/56, бюл. № 8, 1985), що включає корпус з вхідним та вихідними патрубками, розміщеними в його верхній та нижній основах, вирівнюючий пристрій, розміщений під вхідним патрубком та поворотний привідний лоток. Недоліком цього відомого пристрою є його складність та недостатня надійність, обумовлені необхідністю встановлення додаткового приводу лотка з використанням живленням від стороннього джерела енергії. Як найближчий аналог вибраний пристрій для розподілу потоку сипкого матеріалу (Патент Российской Федерации на изобретение № 2326043, МПК 6 В 65 G 53/56, 06.10.2008) що включає вертикальний гофрований трубопровід, що відхиляється, вхідний та вихідні патрубки, датчики тиску, що розташовані в вихідних патрубках, та привід, зв'язаний з керуючим пристроєм. До недоліків пристрою, вибраного як найближчий аналог, можна віднести складність та недостатню надійність, які обумовлені тим, що для забезпечення точності розподілу потоку сипкого матеріалу має місце необхідність встановлення у вихідних патрубках двох датчиків, порівнюючого пристрою, приводу та наявність стороннього джерела енергії. В основу корисної моделі поставлена задача вдосконалення подільника потоку сипких матеріалів, в якому шляхом встановлення на шляху матеріалу, що рухається, двох перекидних лотків, з'єднаних між собою синхронізуючим механізмом, забезпечується використання енергії потоку сипкого матеріалу для його почергового направлення у вихідні патрубки і за рахунок цього досягається спрощення конструкції та підвищення надійності пристрою. Поставлена задача вирішується тим, що в подільнику потоку сипких матеріалів, що включає корпус, вхідний та вихідні патрубки, згідно з корисною моделлю, в корпусі встановлені два перекидних лотки, які з'єднані між собою важільним синхронізуючим механізмом. Встановлення в корпусі подільника сипких матеріалів двох перекидних лотків забезпечує при русі сипкого матеріалу їх наповнення та, в результаті повороту навкруг нерухомої осі, автоматичне розвантаження почергово в кожний з вихідних патрубків. З'єднання перекидних лотків між собою за допомогою важільного синхронізуючого механізму дозволяє одночасно розвантажувати згадані лотки та направляти рівні порції матеріалу в вихідні патрубки. Все вищесказане дає можливість суттєво спростити конструкцію подільника та підвищити його надійність у порівнянні з найближчим аналогом. Технічна суть та принцип роботи запропонованого пристрою пояснюються кресленнями. На фіг. 1 наведена схема подільника сипких матеріалів, поздовжній розріз; на фіг. 2 - схема подільника сипких матеріалів, розріз по перерізу А-А; на фіг. 3 - схема подільника сипких матеріалів, вид з боку синхронізуючого механізму. Запропонований подільник потоку сипких матеріалів має корпус 1, в верхній частині якого розміщений вхідний патрубок 2, а в нижній - вихідні патрубки 6 та 9. На валу 10 з можливістю вільного обертання встановлений перекидний лоток 4. На валу 10 за допомогою пустотілого вала 20 також встановлений перекидний лоток 5. Перекидні лотки 4 та 5 опираються на опори 7 і 8. Над перекидними лотками 4 та 5 в корпусі 1 встановлена направляюча лійка 3. Вихідні кінці валів 10 та 20 оснащені, відповідно, важелями 16 та 18, які за допомогою шарнірів 15 та 17 з'єднані з тягами 14 та 19. Тяги 14 та 19 за допомогою шарніра 11 з'єднані з важелем 13, який вільно обертається на осі 12. Описаний вище подільник потоку сипких матеріалів використовується таким чином. При роботі подільника сипкий матеріал через вхідний патрубок 2 потрапляє в корпус 1. За допомогою лійки 3 згаданий матеріал направляється в різнойменні секції перекидних лотків 4 та 5. Після наповнення секцій перекидні лотки 4 та 5, повертаючись на валах 10 та 20, автоматично розвантажуються у вихідні патрубки 6 та 9. При цьому, якщо із-за нерівномірності потоку сипкого матеріалу один із перекидних лотків 4 або 5 наповниться швидше, то через відповідний важіль 16 або 18, тяги 14 або 19 буде приведений в рух і інший, і вони синхронно повернуться на своїх валах 10 та 20. Після одночасного синхронного вивантаження перекидних лотків 4 та 5 в вихідні патрубки 6 та 9 цикл повторюється. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Подільник потоку сипких матеріалів, що включає корпус, вхідний та вихідні патрубки, який відрізняється тим, що в корпусі встановлені два перекидних лотки, які з'єднані між собою важільним синхронізуючим механізмом. 1 UA 78865 U 2 UA 78865 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
