Спосіб завантажування сипких матеріалів в клапанні мішки

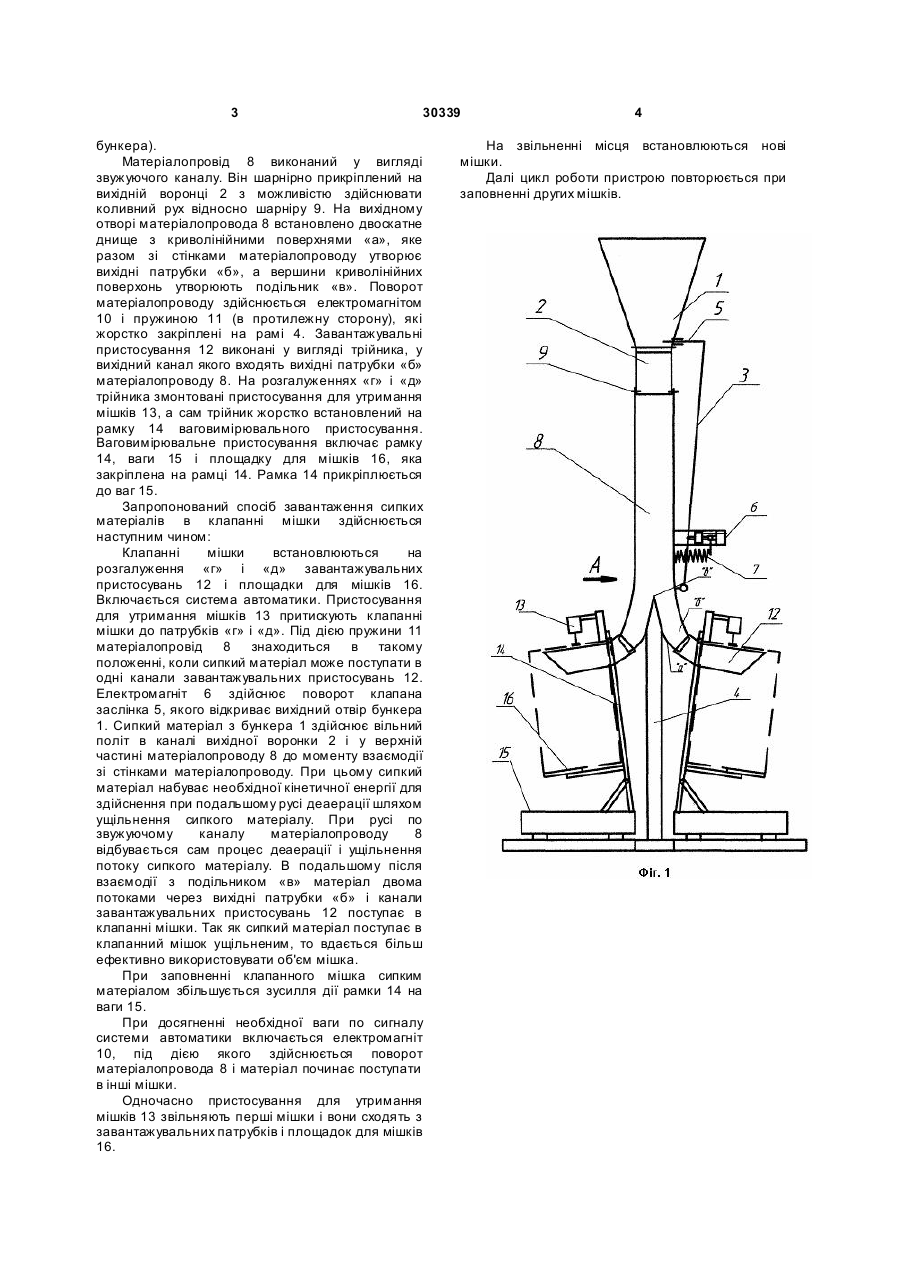

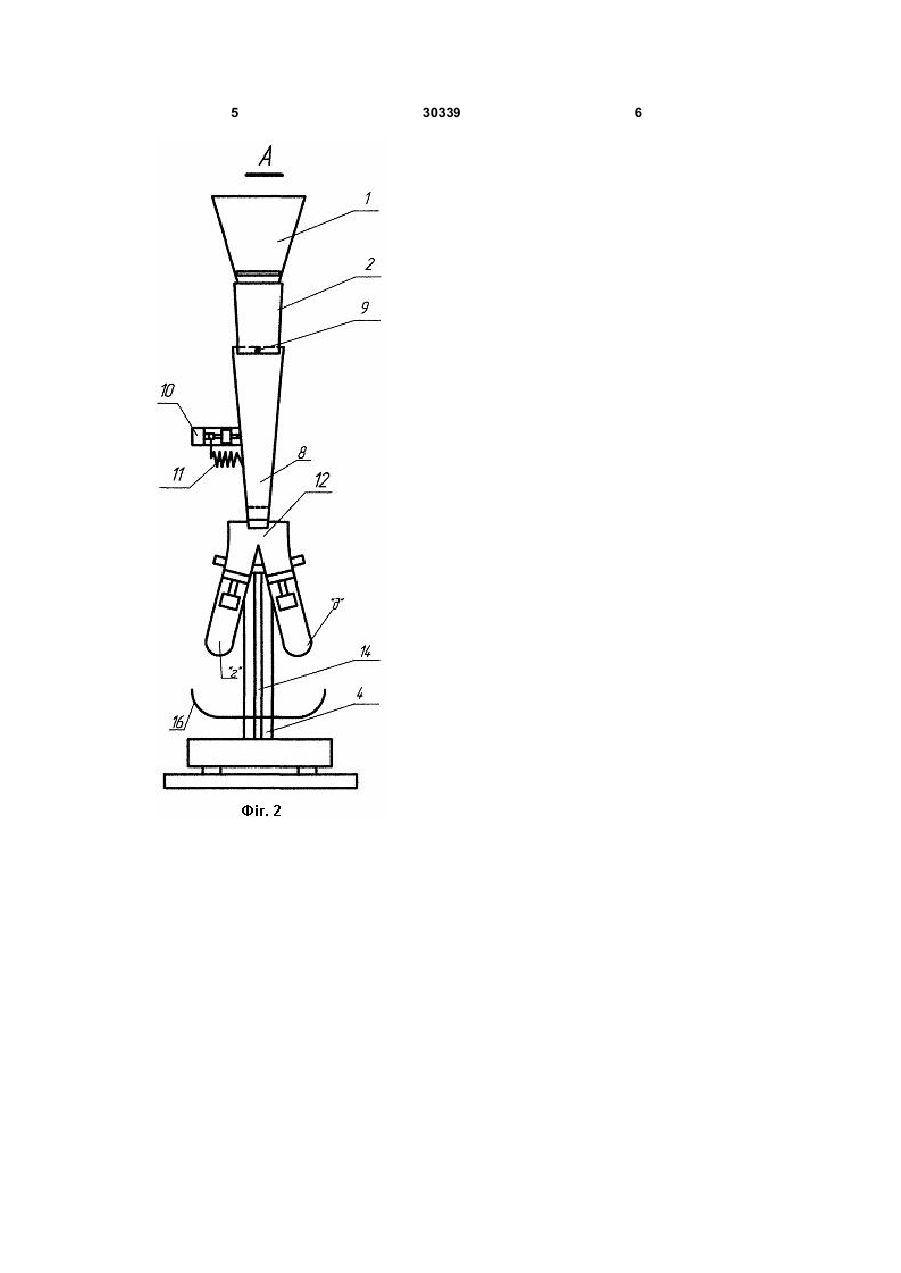

1. Спосіб завантажування сипких матеріалів в клапанні мішки, що включає безперервний рух сипкого матеріалу по клапанах завантажувального пристрою, який відрізняється тим, що сипкий матеріал при своєму русі послідовно проводять через стадію вільного падіння і стадію ущільнення. 2. Спосіб завантажування за п. 1, який відрізняє ться тим, що ущільнення потоку сипкого матеріалу проводять при його русі у звужуваному по напрямку руху каналі. (19) (21) u200711436 (22) 15.10.2007 (24) 25.02.2008 (72) ОРИШАКА ОЛЕГ ВОЛОДИ МИРОВИЧ, UA, КРАВЦОВ АНДРІЙ ОЛЕКСАНДРОВИЧ, U A, ОРИШАКА ВОЛОДИМИР ОЛЕКСІЙОВИЧ, U A, АРТЮХОВ АН АТОЛІЙ МИКОЛАЙОВИЧ, U A (73) КІРОВОГРАДСЬКИЙ НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, U A (56) 3 30339 бункера). Матеріалопровід 8 виконаний у вигляді звужуючого каналу. Він шарнірно прикріплений на вихідній воронці 2 з можливістю здійснювати коливний рух відносно шарніру 9. На вихідному отворі матеріалопровода 8 встановлено двоскатне днище з криволінійними поверхнями «а», яке разом зі стінками матеріалопроводу утворює вихідні патрубки «б», а вершини криволінійних поверхонь утворюють подільник «в». Поворот матеріалопроводу здійснюється електромагнітом 10 і пружиною 11 (в протилежну сторону), які жорстко закріплені на рамі 4. Завантажувальні пристосування 12 виконані у вигляді трійника, у вихідний канал якого входять вихідні патрубки «б» матеріалопроводу 8. На розгалуженнях «г» і «д» трійника змонтовані пристосування для утримання мішків 13, а сам трійник жорстко встановлений на рамку 14 ваговимірювального пристосування. Ваговимірювальне пристосування включає рамку 14, ваги 15 і площадку для мішків 16, яка закріплена на рамці 14. Рамка 14 прикріплюється до ваг 15. Запропонований спосіб завантаження сипких матеріалів в клапанні мішки здійснюється наступним чином: Клапанні мішки встановлюються на розгалуження «г» і «д» завантажувальних пристосувань 12 і площадки для мішків 16. Включається система автоматики. Пристосування для утримання мішків 13 притискують клапанні мішки до патрубків «г» і «д». Під дією пружини 11 матеріалопровід 8 знаходиться в такому положенні, коли сипкий матеріал може поступати в одні канали завантажувальних пристосувань 12. Електромагніт 6 здійснює поворот клапана заслінка 5, якого відкриває вихідний отвір бункера 1. Сипкий матеріал з бункера 1 здійснює вільний політ в каналі вихідної воронки 2 і у верхній частині матеріалопроводу 8 до моменту взаємодії зі стінками матеріалопроводу. При цьому сипкий матеріал набуває необхідної кінетичної енергії для здійснення при подальшому русі деаерації шляхом ущільнення сипкого матеріалу. При русі по звужуючому каналу матеріалопроводу 8 відбувається сам процес деаерації і ущільнення потоку сипкого матеріалу. В подальшому після взаємодії з подільником «в» матеріал двома потоками через вихідні патрубки «б» і канали завантажувальних пристосувань 12 поступає в клапанні мішки. Так як сипкий матеріал поступає в клапанний мішок ущільненим, то вдається більш ефективно використовувати об'єм мішка. При заповненні клапанного мішка сипким матеріалом збільшується зусилля дії рамки 14 на ваги 15. При досягненні необхідної ваги по сигналу системи автоматики включається електромагніт 10, під дією якого здійснюється поворот матеріалопровода 8 і матеріал починає поступати в інші мішки. Одночасно пристосування для утримання мішків 13 звільняють перші мішки і вони сходять з завантажувальних патрубків і площадок для мішків 16. 4 На звільненні місця встановлюються нові мішки. Далі цикл роботи пристрою повторюється при заповненні других мішків. 5 30339 6
