Спосіб захисту від пилу при підривних роботах у кар’єрах

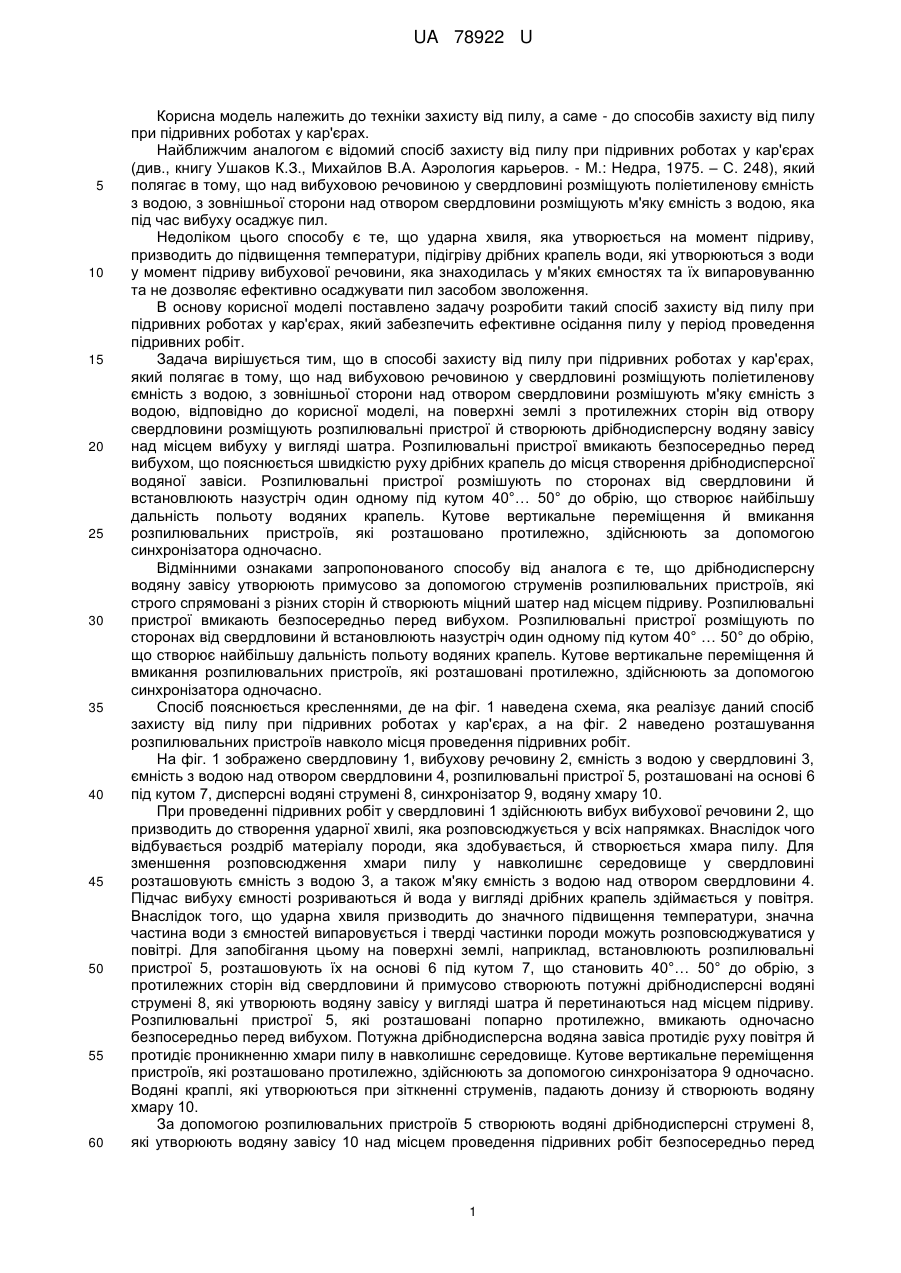

Реферат: Спосіб захисту від пилу при підривних роботах у кар'єрах включає розміщення поліетиленової ємності з водою над вибуховою речовиною у свердловині. UA 78922 U (54) СПОСІБ ЗАХИСТУ ВІД ПИЛУ ПРИ ПІДРИВНИХ РОБОТАХ У КАР'ЄРАХ UA 78922 U UA 78922 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки захисту від пилу, а саме - до способів захисту від пилу при підривних роботах у кар'єрах. Найближчим аналогом є відомий спосіб захисту від пилу при підривних роботах у кар'єрах (див., книгу Ушаков К.З., Михайлов В.А. Аэрология карьеров. - М.: Недра, 1975. – С. 248), який полягає в тому, що над вибуховою речовиною у свердловині розміщують поліетиленову ємність з водою, з зовнішньої сторони над отвором свердловини розміщують м'яку ємність з водою, яка під час вибуху осаджує пил. Недоліком цього способу є те, що ударна хвиля, яка утворюється на момент підриву, призводить до підвищення температури, підігріву дрібних крапель води, які утворюються з води у момент підриву вибухової речовини, яка знаходилась у м'яких ємностях та їх випаровуванню та не дозволяє ефективно осаджувати пил засобом зволоження. В основу корисної моделі поставлено задачу розробити такий спосіб захисту від пилу при підривних роботах у кар'єрах, який забезпечить ефективне осідання пилу у період проведення підривних робіт. Задача вирішується тим, що в способі захисту від пилу при підривних роботах у кар'єрах, який полягає в тому, що над вибуховою речовиною у свердловині розміщують поліетиленову ємність з водою, з зовнішньої сторони над отвором свердловини розмішують м'яку ємність з водою, відповідно до корисної моделі, на поверхні землі з протилежних сторін від отвору свердловини розміщують розпилювальні пристрої й створюють дрібнодисперсну водяну завісу над місцем вибуху у вигляді шатра. Розпилювальні пристрої вмикають безпосередньо перед вибухом, що пояснюється швидкістю руху дрібних крапель до місця створення дрібнодисперсної водяної завіси. Розпилювальні пристрої розмішують по сторонах від свердловини й встановлюють назустріч один одному під кутом 40°… 50° до обрію, що створює найбільшу дальність польоту водяних крапель. Кутове вертикальне переміщення й вмикання розпилювальних пристроїв, які розташовано протилежно, здійснюють за допомогою синхронізатора одночасно. Відмінними ознаками запропонованого способу від аналога є те, що дрібнодисперсну водяну завісу утворюють примусово за допомогою струменів розпилювальних пристроїв, які строго спрямовані з різних сторін й створюють міцний шатер над місцем підриву. Розпилювальні пристрої вмикають безпосередньо перед вибухом. Розпилювальні пристрої розміщують по сторонах від свердловини й встановлюють назустріч один одному під кутом 40° … 50° до обрію, що створює найбільшу дальність польоту водяних крапель. Кутове вертикальне переміщення й вмикання розпилювальних пристроїв, які розташовані протилежно, здійснюють за допомогою синхронізатора одночасно. Спосіб пояснюється кресленнями, де на фіг. 1 наведена схема, яка реалізує даний спосіб захисту від пилу при підривних роботах у кар'єрах, а на фіг. 2 наведено розташування розпилювальних пристроїв навколо місця проведення підривних робіт. На фіг. 1 зображено свердловину 1, вибухову речовину 2, ємність з водою у свердловині 3, ємність з водою над отвором свердловини 4, розпилювальні пристрої 5, розташовані на основі 6 під кутом 7, дисперсні водяні струмені 8, синхронізатор 9, водяну хмару 10. При проведенні підривних робіт у свердловині 1 здійснюють вибух вибухової речовини 2, що призводить до створення ударної хвилі, яка розповсюджується у всіх напрямках. Внаслідок чого відбувається роздріб матеріалу породи, яка здобувається, й створюється хмара пилу. Для зменшення розповсюдження хмари пилу у навколишнє середовище у свердловині розташовують ємність з водою 3, а також м'яку ємність з водою над отвором свердловини 4. Підчас вибуху ємності розриваються й вода у вигляді дрібних крапель здіймається у повітря. Внаслідок того, що ударна хвиля призводить до значного підвищення температури, значна частина води з ємностей випаровується і тверді частинки породи можуть розповсюджуватися у повітрі. Для запобігання цьому на поверхні землі, наприклад, встановлюють розпилювальні пристрої 5, розташовують їх на основі 6 під кутом 7, що становить 40°… 50° до обрію, з протилежних сторін від свердловини й примусово створюють потужні дрібнодисперсні водяні струмені 8, які утворюють водяну завісу у вигляді шатра й перетинаються над місцем підриву. Розпилювальні пристрої 5, які розташовані попарно протилежно, вмикають одночасно безпосередньо перед вибухом. Потужна дрібнодисперсна водяна завіса протидіє руху повітря й протидіє проникненню хмари пилу в навколишнє середовище. Кутове вертикальне переміщення пристроїв, які розташовано протилежно, здійснюють за допомогою синхронізатора 9 одночасно. Водяні краплі, які утворюються при зіткненні струменів, падають донизу й створюють водяну хмару 10. За допомогою розпилювальних пристроїв 5 створюють водяні дрібнодисперсні струмені 8, які утворюють водяну завісу 10 над місцем проведення підривних робіт безпосередньо перед 1 UA 78922 U 5 вибухом й забезпечують захист у вигляді водяної хмари з дрібнодисперсними краплями над свердловиною. Хмара переміщується вниз й знаходиться всередині шатра, який створено водяними дрібнодисперсними струменями 8. Після підриву вибухової речовини й створення хмари пилу краплі водяної завіси 10 змащують тверді частинки породи й осаджують їх. Потужні дрібнодисперсні водяні струмені подають з різних сторін, що зменшує вплив вітру на хмару пилу, який утворюється при вибухах. Для підвищення густини дрібнодисперсної водяної хмари кількість розпилювальних пристроїв має бути не менш 6. Таким чином, застосування способу дозволяє підвищити ефективність захисту місць проведення підривних робіт від пилу у кар'єрах. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Спосіб захисту від пилу при підривних роботах у кар'єрах, який полягає в тому, що над вибуховою речовиною у свердловині розміщують поліетиленову ємність з водою, з зовнішньої сторони над отвором свердловини розміщують м'яку ємність з водою, який відрізняється тим, що на поверхні землі навколо свердловини розміщують попарно й встановлюють назустріч один одному під кутом 40° … 50° до обрію розпилювальні пристрої, які вмикають попарно одночасно безпосередньо перед вибухом і створюють дрібнодисперсну водяну завісу над місцем вибуху у вигляді шатра, при цьому кутове вертикальне переміщення розпилювальних пристроїв, які розташовані протилежно, здійснюють за допомогою синхронізатора одночасно. 25 2 UA 78922 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
