Гільза цигарки
Формула / Реферат

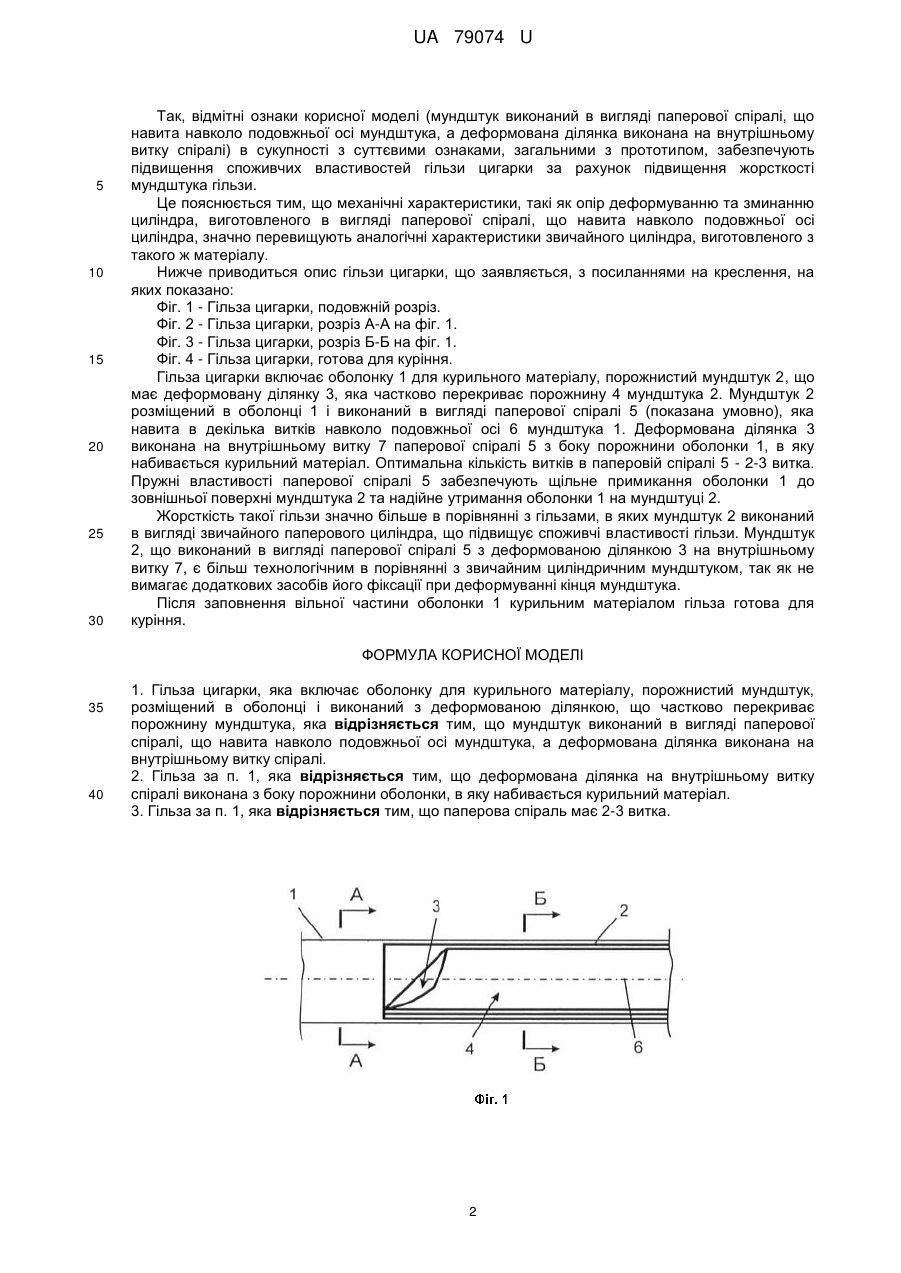

1. Гільза цигарки, яка включає оболонку для курильного матеріалу, порожнистий мундштук, розміщений в оболонці і виконаний з деформованою ділянкою, що частково перекриває порожнину мундштука, яка відрізняється тим, що мундштук виконаний в вигляді паперової спіралі, що навита навколо подовжньої осі мундштука, а деформована ділянка виконана на внутрішньому витку спіралі.
2. Гільза за п. 1, яка відрізняється тим, що деформована ділянка на внутрішньому витку спіралі виконана з боку порожнини оболонки, в яку набивається курильний матеріал.
3. Гільза за п. 1, яка відрізняється тим, що паперова спіраль має 2-3 витка.
Текст

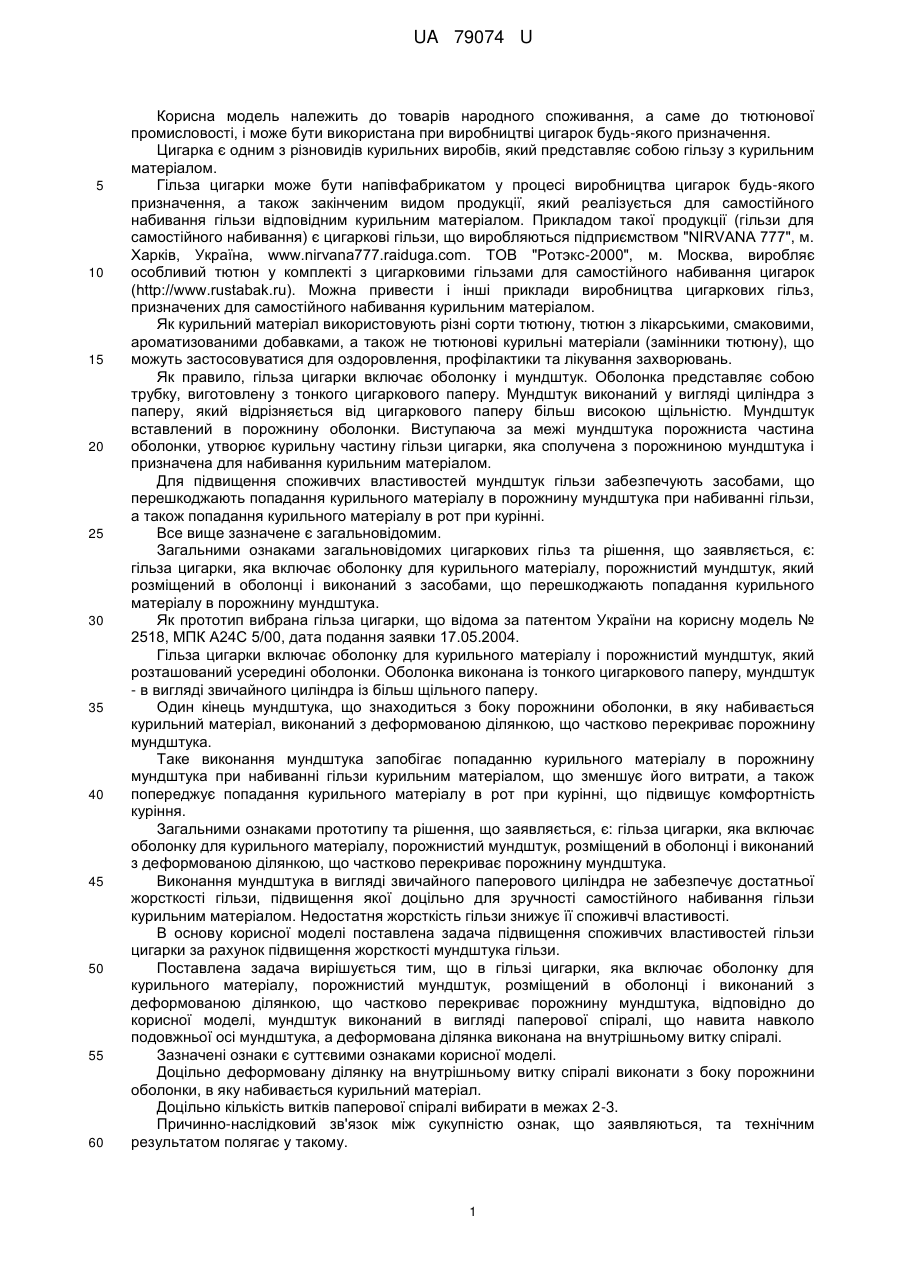

Реферат: UA 79074 U UA 79074 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до товарів народного споживання, а саме до тютюнової промисловості, і може бути використана при виробництві цигарок будь-якого призначення. Цигарка є одним з різновидів курильних виробів, який представляє собою гільзу з курильним матеріалом. Гільза цигарки може бути напівфабрикатом у процесі виробництва цигарок будь-якого призначення, а також закінченим видом продукції, який реалізується для самостійного набивання гільзи відповідним курильним матеріалом. Прикладом такої продукції (гільзи для самостійного набивання) є цигаркові гільзи, що виробляються підприємством "NIRVANA 777", м. Харків, Україна, www.nirvana777.raiduga.com. ТОВ "Ротэкс-2000", м. Москва, виробляє особливий тютюн у комплекті з цигарковими гільзами для самостійного набивання цигарок (http://www.rustabak.ru). Можна привести і інші приклади виробництва цигаркових гільз, призначених для самостійного набивання курильним матеріалом. Як курильний матеріал використовують різні сорти тютюну, тютюн з лікарськими, смаковими, ароматизованими добавками, а також не тютюнові курильні матеріали (замінники тютюну), що можуть застосовуватися для оздоровлення, профілактики та лікування захворювань. Як правило, гільза цигарки включає оболонку і мундштук. Оболонка представляє собою трубку, виготовлену з тонкого цигаркового паперу. Мундштук виконаний у вигляді циліндра з паперу, який відрізняється від цигаркового паперу більш високою щільністю. Мундштук вставлений в порожнину оболонки. Виступаюча за межі мундштука порожниста частина оболонки, утворює курильну частину гільзи цигарки, яка сполучена з порожниною мундштука і призначена для набивання курильним матеріалом. Для підвищення споживчих властивостей мундштук гільзи забезпечують засобами, що перешкоджають попадання курильного матеріалу в порожнину мундштука при набиванні гільзи, а також попадання курильного матеріалу в рот при курінні. Все вище зазначене є загальновідомим. Загальними ознаками загальновідомих цигаркових гільз та рішення, що заявляється, є: гільза цигарки, яка включає оболонку для курильного матеріалу, порожнистий мундштук, який розміщений в оболонці і виконаний з засобами, що перешкоджають попадання курильного матеріалу в порожнину мундштука. Як прототип вибрана гільза цигарки, що відома за патентом України на корисну модель № 2518, МПК А24С 5/00, дата подання заявки 17.05.2004. Гільза цигарки включає оболонку для курильного матеріалу і порожнистий мундштук, який розташований усередині оболонки. Оболонка виконана із тонкого цигаркового паперу, мундштук - в вигляді звичайного циліндра із більш щільного паперу. Один кінець мундштука, що знаходиться з боку порожнини оболонки, в яку набивається курильний матеріал, виконаний з деформованою ділянкою, що частково перекриває порожнину мундштука. Таке виконання мундштука запобігає попаданню курильного матеріалу в порожнину мундштука при набиванні гільзи курильним матеріалом, що зменшує його витрати, а також попереджує попадання курильного матеріалу в рот при курінні, що підвищує комфортність куріння. Загальними ознаками прототипу та рішення, що заявляється, є: гільза цигарки, яка включає оболонку для курильного матеріалу, порожнистий мундштук, розміщений в оболонці і виконаний з деформованою ділянкою, що частково перекриває порожнину мундштука. Виконання мундштука в вигляді звичайного паперового циліндра не забезпечує достатньої жорсткості гільзи, підвищення якої доцільно для зручності самостійного набивання гільзи курильним матеріалом. Недостатня жорсткість гільзи знижує її споживчі властивості. В основу корисної моделі поставлена задача підвищення споживчих властивостей гільзи цигарки за рахунок підвищення жорсткості мундштука гільзи. Поставлена задача вирішується тим, що в гільзі цигарки, яка включає оболонку для курильного матеріалу, порожнистий мундштук, розміщений в оболонці і виконаний з деформованою ділянкою, що частково перекриває порожнину мундштука, відповідно до корисної моделі, мундштук виконаний в вигляді паперової спіралі, що навита навколо подовжньої осі мундштука, а деформована ділянка виконана на внутрішньому витку спіралі. Зазначені ознаки є суттєвими ознаками корисної моделі. Доцільно деформовану ділянку на внутрішньому витку спіралі виконати з боку порожнини оболонки, в яку набивається курильний матеріал. Доцільно кількість витків паперової спіралі вибирати в межах 2-3. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. 1 UA 79074 U 5 10 15 20 25 30 Так, відмітні ознаки корисної моделі (мундштук виконаний в вигляді паперової спіралі, що навита навколо подовжньої осі мундштука, а деформована ділянка виконана на внутрішньому витку спіралі) в сукупності з суттєвими ознаками, загальними з прототипом, забезпечують підвищення споживчих властивостей гільзи цигарки за рахунок підвищення жорсткості мундштука гільзи. Це пояснюється тим, що механічні характеристики, такі як опір деформуванню та зминанню циліндра, виготовленого в вигляді паперової спіралі, що навита навколо подовжньої осі циліндра, значно перевищують аналогічні характеристики звичайного циліндра, виготовленого з такого ж матеріалу. Нижче приводиться опис гільзи цигарки, що заявляється, з посиланнями на креслення, на яких показано: Фіг. 1 - Гільза цигарки, подовжній розріз. Фіг. 2 - Гільза цигарки, розріз А-А на фіг. 1. Фіг. 3 - Гільза цигарки, розріз Б-Б на фіг. 1. Фіг. 4 - Гільза цигарки, готова для куріння. Гільза цигарки включає оболонку 1 для курильного матеріалу, порожнистий мундштук 2, що має деформовану ділянку 3, яка частково перекриває порожнину 4 мундштука 2. Мундштук 2 розміщений в оболонці 1 і виконаний в вигляді паперової спіралі 5 (показана умовно), яка навита в декілька витків навколо подовжньої осі 6 мундштука 1. Деформована ділянка 3 виконана на внутрішньому витку 7 паперової спіралі 5 з боку порожнини оболонки 1, в яку набивається курильний матеріал. Оптимальна кількість витків в паперовій спіралі 5 - 2-3 витка. Пружні властивості паперової спіралі 5 забезпечують щільне примикання оболонки 1 до зовнішньої поверхні мундштука 2 та надійне утримання оболонки 1 на мундштуці 2. Жорсткість такої гільзи значно більше в порівнянні з гільзами, в яких мундштук 2 виконаний в вигляді звичайного паперового циліндра, що підвищує споживчі властивості гільзи. Мундштук 2, що виконаний в вигляді паперової спіралі 5 з деформованою ділянкою 3 на внутрішньому витку 7, є більш технологічним в порівнянні з звичайним циліндричним мундштуком, так як не вимагає додаткових засобів його фіксації при деформуванні кінця мундштука. Після заповнення вільної частини оболонки 1 курильним матеріалом гільза готова для куріння. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 1. Гільза цигарки, яка включає оболонку для курильного матеріалу, порожнистий мундштук, розміщений в оболонці і виконаний з деформованою ділянкою, що частково перекриває порожнину мундштука, яка відрізняється тим, що мундштук виконаний в вигляді паперової спіралі, що навита навколо подовжньої осі мундштука, а деформована ділянка виконана на внутрішньому витку спіралі. 2. Гільза за п. 1, яка відрізняється тим, що деформована ділянка на внутрішньому витку спіралі виконана з боку порожнини оболонки, в яку набивається курильний матеріал. 3. Гільза за п. 1, яка відрізняється тим, що паперова спіраль має 2-3 витка. 2 UA 79074 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
ДивитисяДодаткова інформація
Назва патенту англійськоюCigarette paper
Автори англійськоюHrynevskyi Oleh Anatoliiovych
Назва патенту російськоюГильза сигареты
Автори російськоюГриневский Олег Анатольевич
МПК / Мітки
МПК: A24C 5/46
