Гільза цигарки

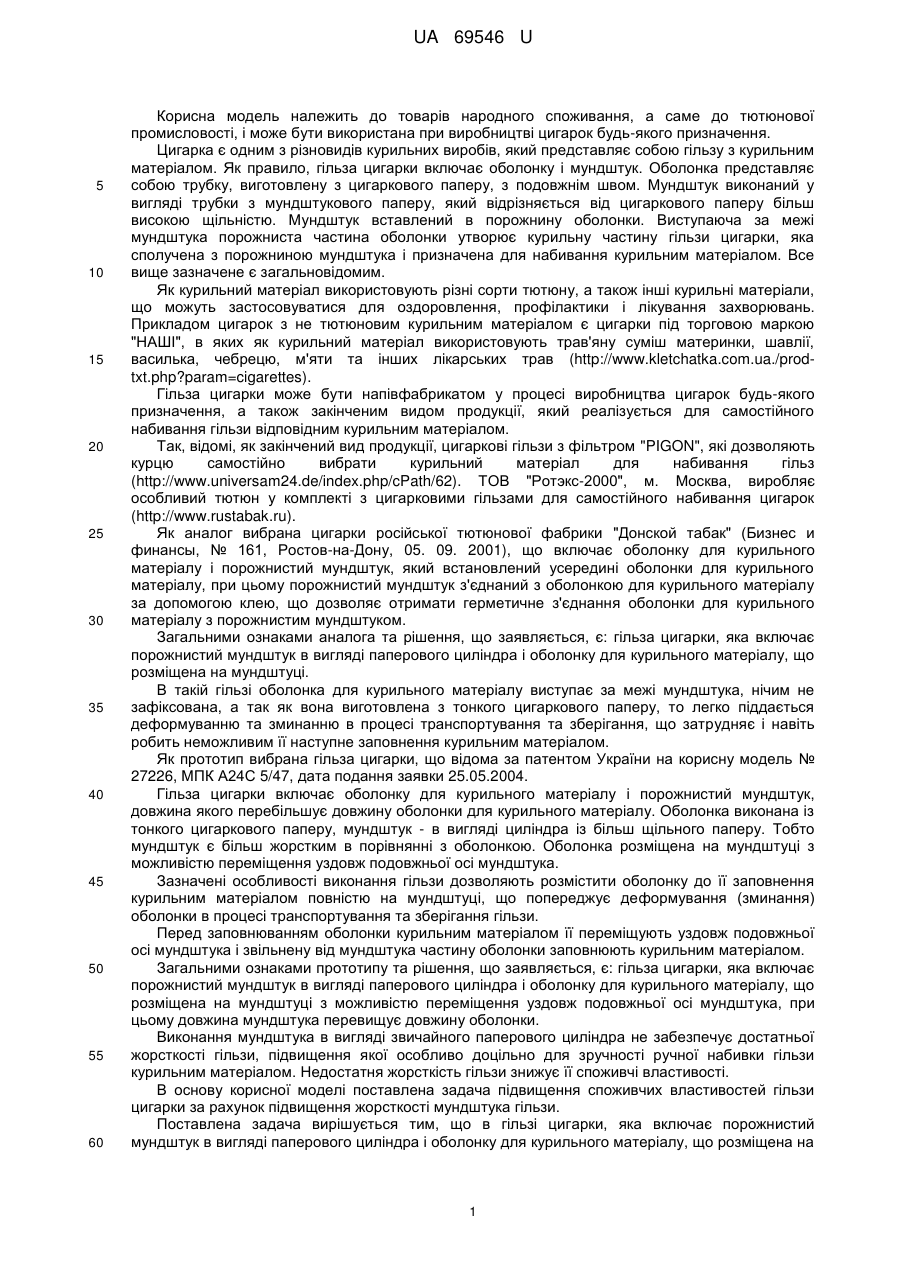

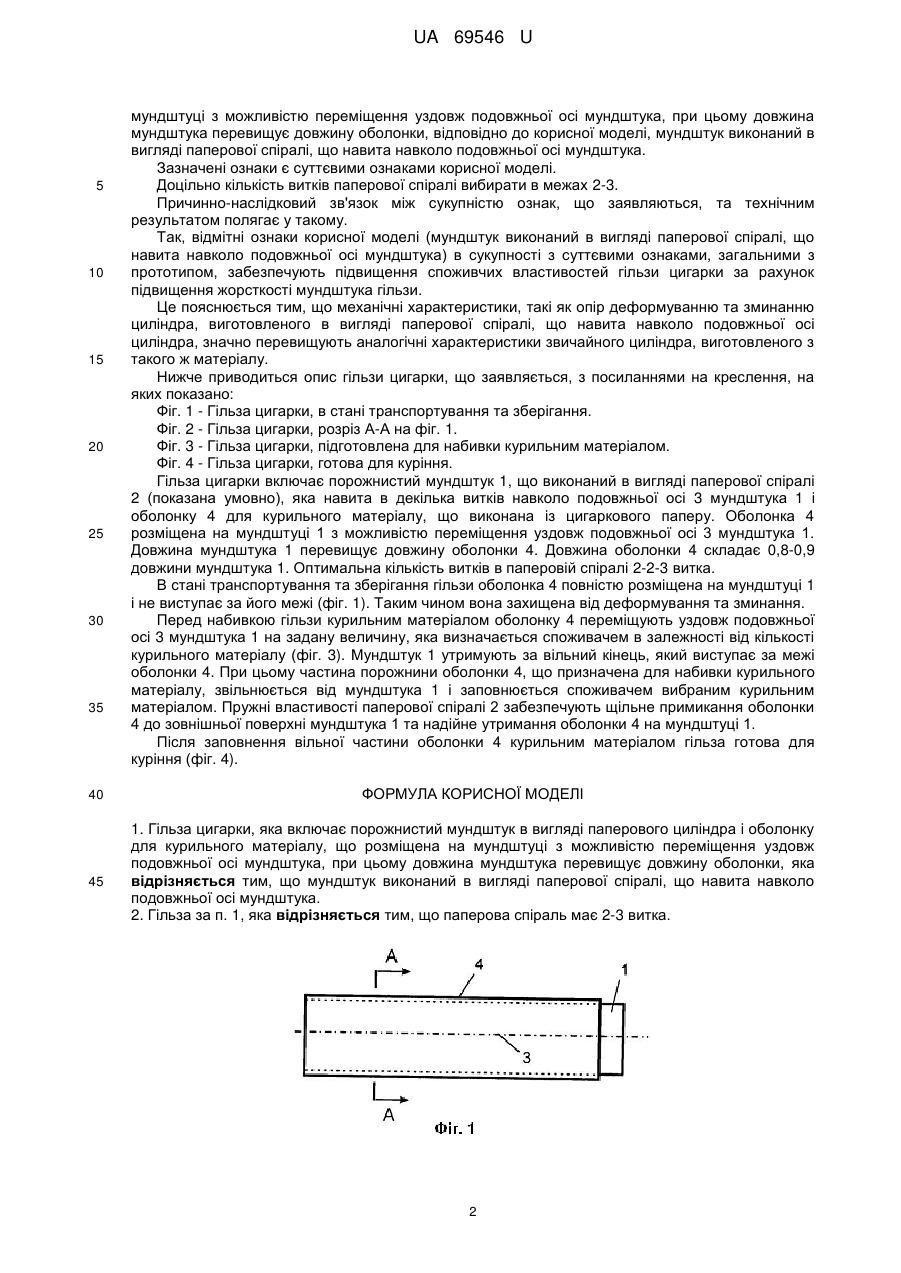

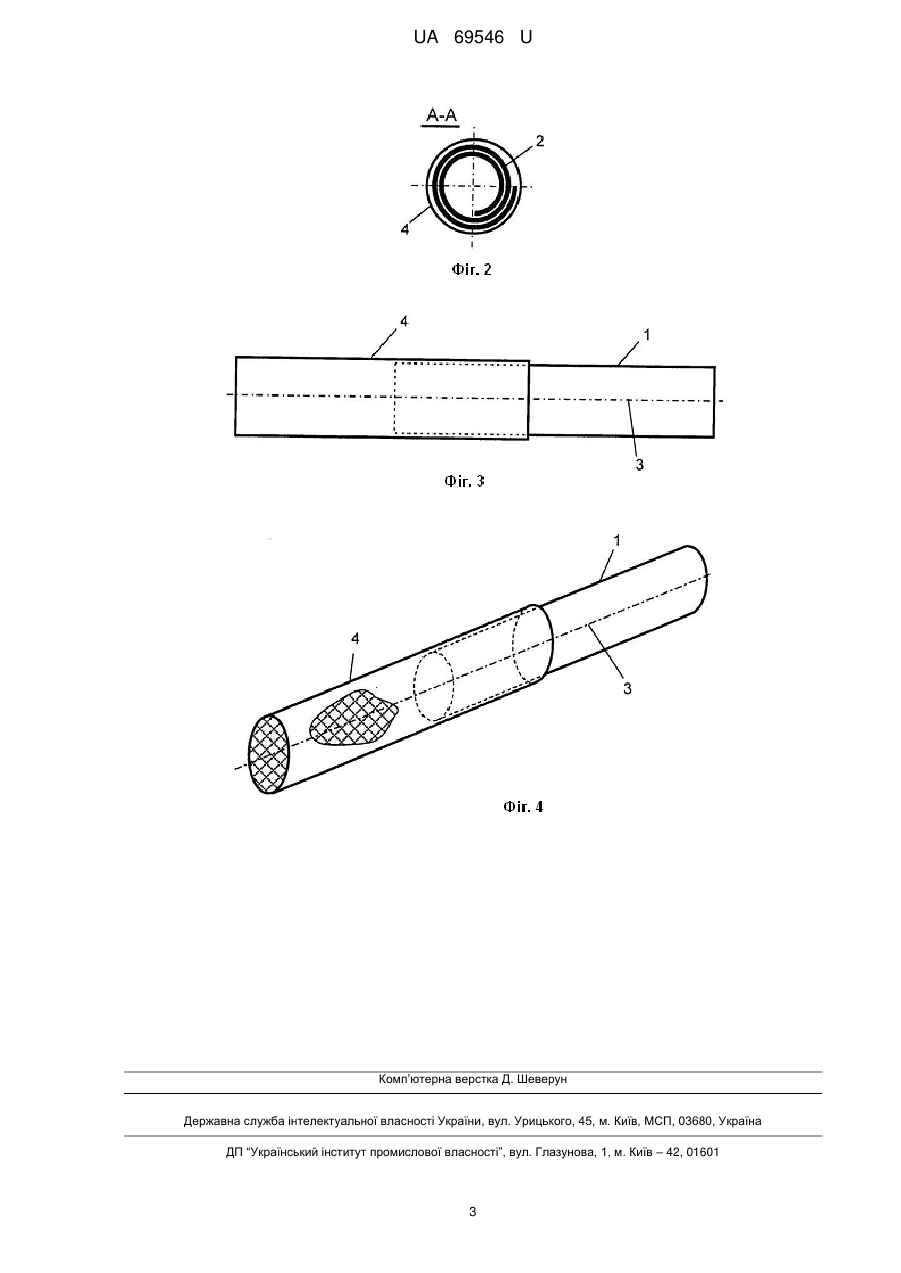

Реферат: UA 69546 U UA 69546 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до товарів народного споживання, а саме до тютюнової промисловості, і може бути використана при виробництві цигарок будь-якого призначення. Цигарка є одним з різновидів курильних виробів, який представляє собою гільзу з курильним матеріалом. Як правило, гільза цигарки включає оболонку і мундштук. Оболонка представляє собою трубку, виготовлену з цигаркового паперу, з подовжнім швом. Мундштук виконаний у вигляді трубки з мундштукового паперу, який відрізняється від цигаркового паперу більш високою щільністю. Мундштук вставлений в порожнину оболонки. Виступаюча за межі мундштука порожниста частина оболонки утворює курильну частину гільзи цигарки, яка сполучена з порожниною мундштука і призначена для набивання курильним матеріалом. Все вище зазначене є загальновідомим. Як курильний матеріал використовують різні сорти тютюну, а також інші курильні матеріали, що можуть застосовуватися для оздоровлення, профілактики і лікування захворювань. Прикладом цигарок з не тютюновим курильним матеріалом є цигарки під торговою маркою "НАШІ", в яких як курильний матеріал використовують трав'яну суміш материнки, шавлії, василька, чебрецю, м'яти та інших лікарських трав (http://www.kletchatka.com.ua./prodtxt.php?param=cigarettes). Гільза цигарки може бути напівфабрикатом у процесі виробництва цигарок будь-якого призначення, а також закінченим видом продукції, який реалізується для самостійного набивання гільзи відповідним курильним матеріалом. Так, відомі, як закінчений вид продукції, цигаркові гільзи з фільтром "PIGON", які дозволяють курцю самостійно вибрати курильний матеріал для набивання гільз (http://www.universam24.de/index.php/cPath/62). ТОВ "Ротэкс-2000", м. Москва, виробляє особливий тютюн у комплекті з цигарковими гільзами для самостійного набивання цигарок (http://www.rustabak.ru). Як аналог вибрана цигарки російської тютюнової фабрики "Донской табак" (Бизнес и финансы, № 161, Ростов-на-Дону, 05. 09. 2001), що включає оболонку для курильного матеріалу і порожнистий мундштук, який встановлений усередині оболонки для курильного матеріалу, при цьому порожнистий мундштук з'єднаний з оболонкою для курильного матеріалу за допомогою клею, що дозволяє отримати герметичне з'єднання оболонки для курильного матеріалу з порожнистим мундштуком. Загальними ознаками аналога та рішення, що заявляється, є: гільза цигарки, яка включає порожнистий мундштук в вигляді паперового циліндра і оболонку для курильного матеріалу, що розміщена на мундштуці. В такій гільзі оболонка для курильного матеріалу виступає за межі мундштука, нічим не зафіксована, а так як вона виготовлена з тонкого цигаркового паперу, то легко піддається деформуванню та зминанню в процесі транспортування та зберігання, що затрудняє і навіть робить неможливим її наступне заповнення курильним матеріалом. Як прототип вибрана гільза цигарки, що відома за патентом України на корисну модель № 27226, МПК А24С 5/47, дата подання заявки 25.05.2004. Гільза цигарки включає оболонку для курильного матеріалу і порожнистий мундштук, довжина якого перебільшує довжину оболонки для курильного матеріалу. Оболонка виконана із тонкого цигаркового паперу, мундштук - в вигляді циліндра із більш щільного паперу. Тобто мундштук є більш жорстким в порівнянні з оболонкою. Оболонка розміщена на мундштуці з можливістю переміщення уздовж подовжньої осі мундштука. Зазначені особливості виконання гільзи дозволяють розмістити оболонку до її заповнення курильним матеріалом повністю на мундштуці, що попереджує деформування (зминання) оболонки в процесі транспортування та зберігання гільзи. Перед заповнюванням оболонки курильним матеріалом її переміщують уздовж подовжньої осі мундштука і звільнену від мундштука частину оболонки заповнюють курильним матеріалом. Загальними ознаками прототипу та рішення, що заявляється, є: гільза цигарки, яка включає порожнистий мундштук в вигляді паперового циліндра і оболонку для курильного матеріалу, що розміщена на мундштуці з можливістю переміщення уздовж подовжньої осі мундштука, при цьому довжина мундштука перевищує довжину оболонки. Виконання мундштука в вигляді звичайного паперового циліндра не забезпечує достатньої жорсткості гільзи, підвищення якої особливо доцільно для зручності ручної набивки гільзи курильним матеріалом. Недостатня жорсткість гільзи знижує її споживчі властивості. В основу корисної моделі поставлена задача підвищення споживчих властивостей гільзи цигарки за рахунок підвищення жорсткості мундштука гільзи. Поставлена задача вирішується тим, що в гільзі цигарки, яка включає порожнистий мундштук в вигляді паперового циліндра і оболонку для курильного матеріалу, що розміщена на 1 UA 69546 U 5 10 15 20 25 30 35 40 45 мундштуці з можливістю переміщення уздовж подовжньої осі мундштука, при цьому довжина мундштука перевищує довжину оболонки, відповідно до корисної моделі, мундштук виконаний в вигляді паперової спіралі, що навита навколо подовжньої осі мундштука. Зазначені ознаки є суттєвими ознаками корисної моделі. Доцільно кількість витків паперової спіралі вибирати в межах 2-3. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. Так, відмітні ознаки корисної моделі (мундштук виконаний в вигляді паперової спіралі, що навита навколо подовжньої осі мундштука) в сукупності з суттєвими ознаками, загальними з прототипом, забезпечують підвищення споживчих властивостей гільзи цигарки за рахунок підвищення жорсткості мундштука гільзи. Це пояснюється тим, що механічні характеристики, такі як опір деформуванню та зминанню циліндра, виготовленого в вигляді паперової спіралі, що навита навколо подовжньої осі циліндра, значно перевищують аналогічні характеристики звичайного циліндра, виготовленого з такого ж матеріалу. Нижче приводиться опис гільзи цигарки, що заявляється, з посиланнями на креслення, на яких показано: Фіг. 1 - Гільза цигарки, в стані транспортування та зберігання. Фіг. 2 - Гільза цигарки, розріз А-А на фіг. 1. Фіг. 3 - Гільза цигарки, підготовлена для набивки курильним матеріалом. Фіг. 4 - Гільза цигарки, готова для куріння. Гільза цигарки включає порожнистий мундштук 1, що виконаний в вигляді паперової спіралі 2 (показана умовно), яка навита в декілька витків навколо подовжньої осі 3 мундштука 1 і оболонку 4 для курильного матеріалу, що виконана із цигаркового паперу. Оболонка 4 розміщена на мундштуці 1 з можливістю переміщення уздовж подовжньої осі 3 мундштука 1. Довжина мундштука 1 перевищує довжину оболонки 4. Довжина оболонки 4 складає 0,8-0,9 довжини мундштука 1. Оптимальна кількість витків в паперовій спіралі 2-2-3 витка. В стані транспортування та зберігання гільзи оболонка 4 повністю розміщена на мундштуці 1 і не виступає за його межі (фіг. 1). Таким чином вона захищена від деформування та зминання. Перед набивкою гільзи курильним матеріалом оболонку 4 переміщують уздовж подовжньої осі 3 мундштука 1 на задану величину, яка визначається споживачем в залежності від кількості курильного матеріалу (фіг. 3). Мундштук 1 утримують за вільний кінець, який виступає за межі оболонки 4. При цьому частина порожнини оболонки 4, що призначена для набивки курильного матеріалу, звільнюється від мундштука 1 і заповнюється споживачем вибраним курильним матеріалом. Пружні властивості паперової спіралі 2 забезпечують щільне примикання оболонки 4 до зовнішньої поверхні мундштука 1 та надійне утримання оболонки 4 на мундштуці 1. Після заповнення вільної частини оболонки 4 курильним матеріалом гільза готова для куріння (фіг. 4). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Гільза цигарки, яка включає порожнистий мундштук в вигляді паперового циліндра і оболонку для курильного матеріалу, що розміщена на мундштуці з можливістю переміщення уздовж подовжньої осі мундштука, при цьому довжина мундштука перевищує довжину оболонки, яка відрізняється тим, що мундштук виконаний в вигляді паперової спіралі, що навита навколо подовжньої осі мундштука. 2. Гільза за п. 1, яка відрізняється тим, що паперова спіраль має 2-3 витка. 2 UA 69546 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
