Вогневібростійка полімерна композиція

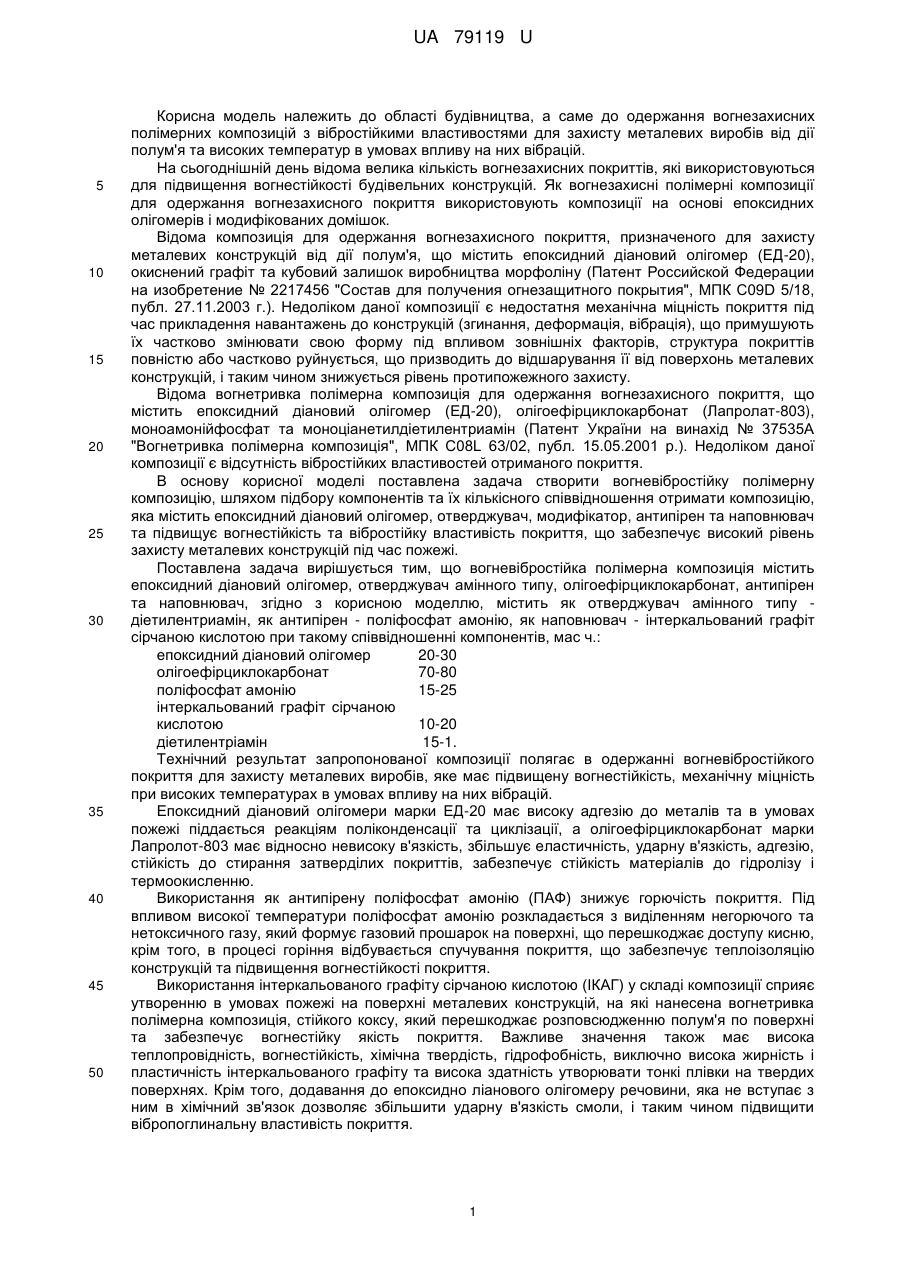

Реферат: Вогневібростійка полімерна композиція, містить епоксидний діановий олігомер, отверджувач амінного типу, олігоефірциклокарбонат, антипірен та наповнювач. Отверджувач амінного типу діетилентриамін, як антипірен - поліфосфат амонію, як наповнювач - інтеркальований графіт сірчаною кислотою при такому співвідношенні компонентів, мас. ч.: епоксидний діановий олігомер 20-30 олігоефірциклокарбонат 70-80 поліфосфат амонію 15-25 інтеркальований графіт сірчаною 10-20 кислотою діетилентриамін 15-17. UA 79119 U (12) UA 79119 U UA 79119 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до області будівництва, а саме до одержання вогнезахисних полімерних композицій з вібростійкими властивостями для захисту металевих виробів від дії полум'я та високих температур в умовах впливу на них вібрацій. На сьогоднішній день відома велика кількість вогнезахисних покриттів, які використовуються для підвищення вогнестійкості будівельних конструкцій. Як вогнезахисні полімерні композиції для одержання вогнезахисного покриття використовують композиції на основі епоксидних олігомерів і модифікованих домішок. Відома композиція для одержання вогнезахисного покриття, призначеного для захисту металевих конструкцій від дії полум'я, що містить епоксидний діановий олігомер (ЕД-20), окиснений графіт та кубовий залишок виробництва морфоліну (Патент Российской Федерации на изобретение № 2217456 "Состав для получения огнезащитного покрытия", МПК C09D 5/18, публ. 27.11.2003 г.). Недоліком даної композиції є недостатня механічна міцність покриття під час прикладення навантажень до конструкцій (згинання, деформація, вібрація), що примушують їх частково змінювати свою форму під впливом зовнішніх факторів, структура покриттів повністю або частково руйнується, що призводить до відшарування її від поверхонь металевих конструкцій, і таким чином знижується рівень протипожежного захисту. Відома вогнетривка полімерна композиція для одержання вогнезахисного покриття, що містить епоксидний діановий олігомер (ЕД-20), олігоефірциклокарбонат (Лапролат-803), моноамонійфосфат та моноціанетилдіетилентриамін (Патент України на винахід № 37535А "Вогнетривка полімерна композиція", МПК C08L 63/02, публ. 15.05.2001 р.). Недоліком даної композиції є відсутність вібростійких властивостей отриманого покриття. В основу корисної моделі поставлена задача створити вогневібростійку полімерну композицію, шляхом підбору компонентів та їх кількісного співвідношення отримати композицію, яка містить епоксидний діановий олігомер, отверджувач, модифікатор, антипірен та наповнювач та підвищує вогнестійкість та вібростійку властивість покриття, що забезпечує високий рівень захисту металевих конструкцій під час пожежі. Поставлена задача вирішується тим, що вогневібростійка полімерна композиція містить епоксидний діановий олігомер, отверджувач амінного типу, олігоефірциклокарбонат, антипірен та наповнювач, згідно з корисною моделлю, містить як отверджувач амінного типу діетилентриамін, як антипірен - поліфосфат амонію, як наповнювач - інтеркальований графіт сірчаною кислотою при такому співвідношенні компонентів, мас ч.: епоксидний діановий олігомер 20-30 олігоефірциклокарбонат 70-80 поліфосфат амонію 15-25 інтеркальований графіт сірчаною кислотою 10-20 діетилентріамін 15-1. Технічний результат запропонованої композиції полягає в одержанні вогневібростійкого покриття для захисту металевих виробів, яке має підвищену вогнестійкість, механічну міцність при високих температурах в умовах впливу на них вібрацій. Епоксидний діановий олігомери марки ЕД-20 має високу адгезію до металів та в умовах пожежі піддається реакціям поліконденсації та циклізації, а олігоефірциклокарбонат марки Лапролот-803 має відносно невисоку в'язкість, збільшує еластичність, ударну в'язкість, адгезію, стійкість до стирання затверділих покриттів, забезпечує стійкість матеріалів до гідролізу і термоокисленню. Використання як антипірену поліфосфат амонію (ПАФ) знижує горючість покриття. Під впливом високої температури поліфосфат амонію розкладається з виділенням негорючого та нетоксичного газу, який формує газовий прошарок на поверхні, що перешкоджає доступу кисню, крім того, в процесі горіння відбувається спучування покриття, що забезпечує теплоізоляцію конструкцій та підвищення вогнестійкості покриття. Використання інтеркальованого графіту сірчаною кислотою (ІКАГ) у складі композиції сприяє утворенню в умовах пожежі на поверхні металевих конструкцій, на які нанесена вогнетривка полімерна композиція, стійкого коксу, який перешкоджає розповсюдженню полум'я по поверхні та забезпечує вогнестійку якість покриття. Важливе значення також має висока теплопровідність, вогнестійкість, хімічна твердість, гідрофобність, виключно висока жирність і пластичність інтеркальованого графіту та висока здатність утворювати тонкі плівки на твердих поверхнях. Крім того, додавання до епоксидно ліанового олігомеру речовини, яка не вступає з ним в хімічний зв'язок дозволяє збільшити ударну в'язкість смоли, і таким чином підвищити вібропоглинальну властивість покриття. 1 UA 79119 U 5 10 15 20 25 30 Використання як отверджувача для епоксидного діанового олігомеру діетилентриаміну забезпечує отвердіння даної композиції для створення вогневібростійкого покриття з механічною міцністю при високих температурах та вібраціях. Вогневібростійка полімерна композиція, яка складається з наповненої смоляної частини та амінного отверджувача, виготовляють наступним чином. Перед початком роботи перевіряють якість вихідних матеріалів та їх відповідність стандартам і технічним умовам. Як епоксидний діановий олігомер використовують смолу марки ЕД-20 (ДСТУ-2093-92) з вмістом епоксидних груп до 22 %, в'язкістю при 25 °C - 1218 Пас; як модифікатор олігоефірциклокарбонат (Лапролат-803) (ТУ 2226-303-10488057-94); як отверджувач амінного типу - діетилентриамін (ТУ 6-05-1863-78); поліфосфат амонію (ПФА) використовують з розміром часток до 50…60 мкм (ГОСТ 18918-85); інтеркальований графіт сірчаною кислотою одержують послідовною обробкою графіту сірчаною та фосфорною кислот в присутності окисника персульфату калію з наступним фільтруванням та промиванням водою до нейтрального середовища (Рн 5-6). Відповідно рецептурі олігоефірциклокарбонат (Лапролат-803) наливають в чисту суху ємність, додають епоксидний діановий олігомер (ЕД-20) та перемішують за допомогою механічної мішалки. В отриману однорідну суміш завантажують наповнювач поліфосфат амонію (ПФА) та інтеркальований графіт сірчаною кислотою (ІКАГ) і перемішують до одержання однорідної суміші, після чого додають діетилентриамін (ДЕТА) і знову перемішують до одержання однорідної суміші. Композиції за прикладами 2…6 готували таким чином. Окремо в змішувачах готували суміш ЕД-20, Лапролат-803, ПФА та ІКАГ у відповідних кількостях. Суміш повільно перемішували 10 хвилин, потім додавали необхідну кількість ДЕТА і знову перемішували до одержання однорідної суміші. Отримані суміші наносили на конструкції та проводили отвердіння в кімнатних умовах близько 24 год. Отримані за запропонованими композиціями полімерні покриття забезпечили досягнення технічного результату, про що свідчили результати проведених досліджень. Для готових покриттів, отриманих із композицій за прикладами 2…6, визначали кисневий індекс, температуру самозаймання, вогнестійкість та тангенс кута механічних втрат. Проведений порівняльний аналіз покриттів, виготовлених за запропонованими композиціями та за прототипом, наведений в таблиці 1. Таблиця 1 № Склад композиції 1 Прототип Лапролат-83-20, ЕД-20-80, 2 ПФА -25, ІКАГ-20, ДЕТА-17 Лапролат-83-30, ЕД-20-70, 3 ПФА-25, ІКАГ-15, ДЕТА-17 Лапролат-83-10, ЕД-20-90, 4 ПФА-25, ІКАГ-10, ДЕТА-17 Лапролат-83-30, ЕД-20-70, 5 ПФА-15, ІКАГ-15, ДЕТА-17 Лапролат-83-10, ЕД-20-90, 6 ПФА-15, ІКАГ-10, ДЕТА-17 35 Кисневий індекс, % Температура самозаймання, °C Вогнестійкість, хв. 42 515 33 Тангенс кута механічних втрат 33 465 48 0,45 30 455 42 0,43 29 460 37 0,3 24,5 445 40 0,4 24 450 39 0,32 Порівняльний аналіз дозволяє зробити висновок, що заявлена вогневібростійка полімерна композиція в її якісному та кількісному складі характеризується підвищеною вогнестійкістю в порівнянні з прототипом та забезпечує вібропоглиначі властивості отриманого покриття. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Вогневібростійка полімерна композиція, що містить епоксидний діановий олігомер, отверджувач амінного типу, олігоефірциклокарбонат, антипірен та наповнювач, яка відрізняється тим, що містить як отверджувач амінного типу - діетилентриамін, як антипірен - поліфосфат амонію, як 2 UA 79119 U наповнювач - інтеркальований компонентів, мас. ч.: епоксидний діановий олігомер олігоефірциклокарбонат поліфосфат амонію інтеркальований графіт сірчаною кислотою діетилентриамін графіт сірчаною кислотою при такому співвідношенні 20-30 70-80 15-25 10-20 15-1. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
