Полімерна композиція

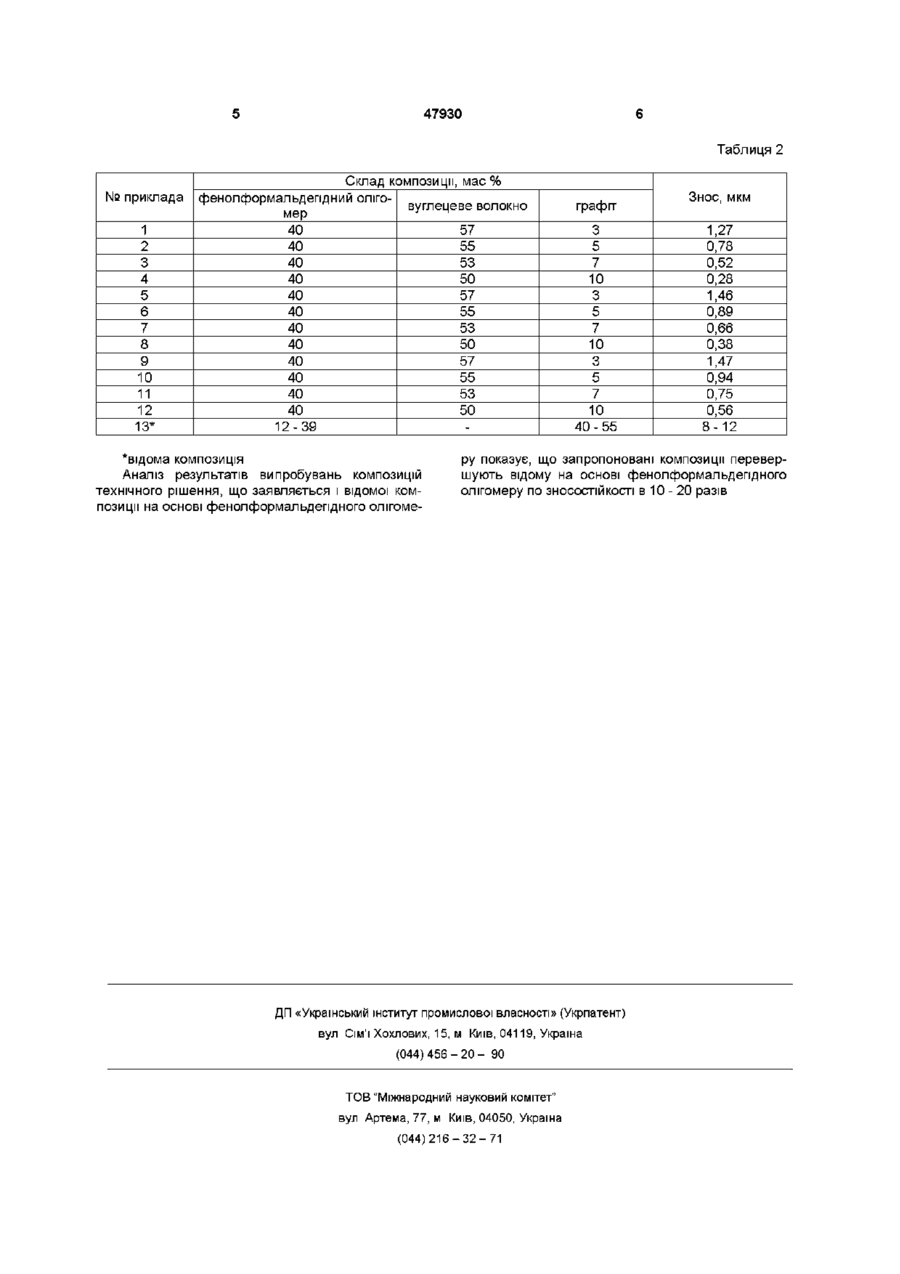

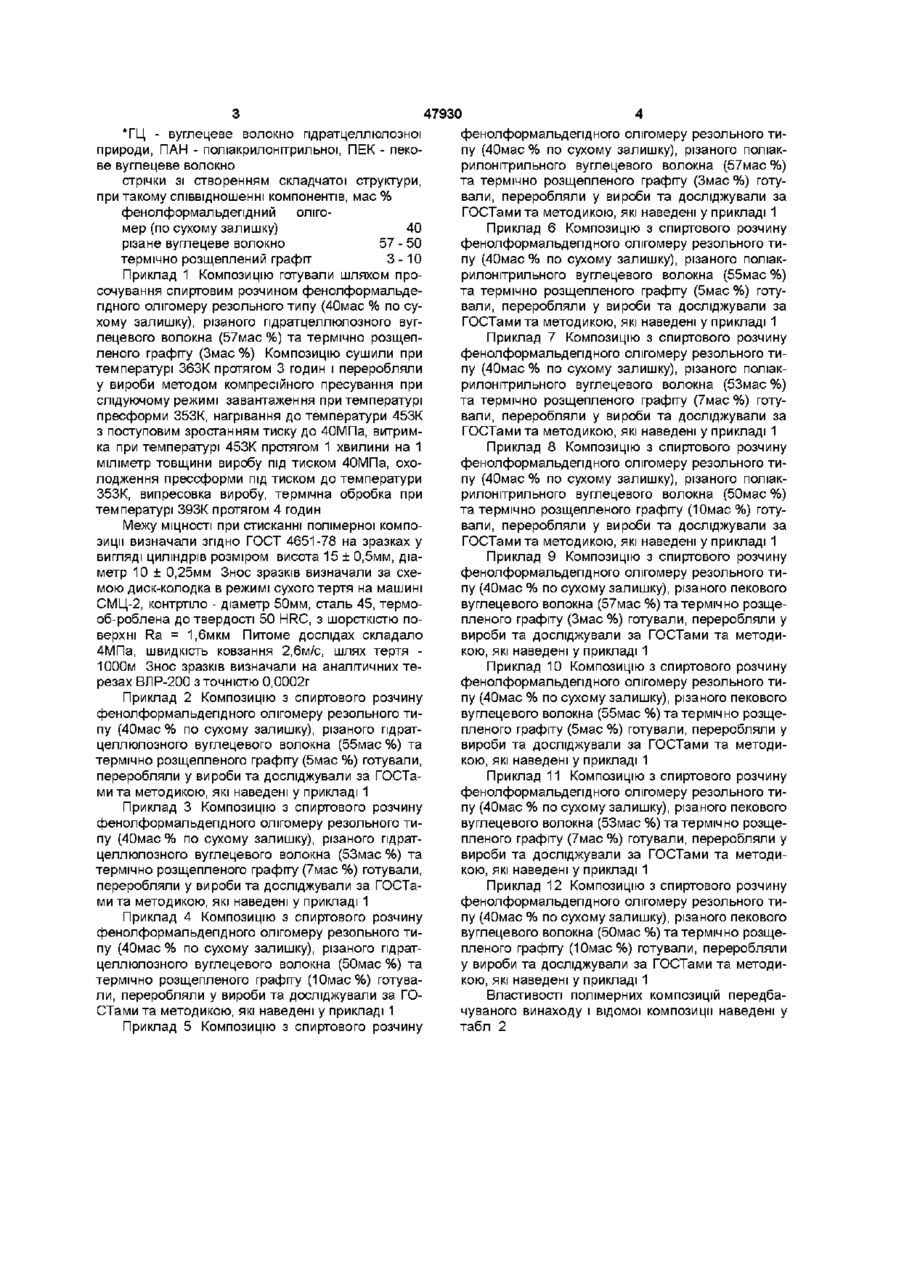

Полімерна композиція, яка містить фенолформальдегіднии олігомер резольного типу, яка відрі зняється тим, що як наповнювач використано різане вуглецеве волокно та термічно розщеплений графіт, який характеризується розділенням вихідного кристалу графггу по осі С на тонкі стрічки зі створенням складчастої структури, при такому співвідношенні компонентів, мас % фенолформальдегіднии оліго40 мер (по сухому залишку) різане вуглецеве волокно 57-50 термічно розщеплений графіт 3-10 Винахід належить до полімерних композицій на основі фенол-формальдепдного олігомеру резольного типу, призначених для використання, в якості конструкційних матеріалів, для виготовлення ПІДШИПНИКІВ ковзання, торцевих ущільнень в машинобудуванні, зокрема в паперовій промисловості ВІДОМІ полімерні композиції на основі фенолформальдепдних смол, які включають мінеральні та органічні наповнювачі нафтовий кокс, електродний графіт, бавовняну целлюлозу, бавовняну тканину [Кацнельсон М Ю , Балаев Г А Пластические массы Свойства и применение Справочник Л «Химия», 1978 - с 191-192, 201-205], асбест, тальк, віскозне волокно [Справочник по пластическим массам Изд 2-е Т П Под ред В М Катаева, В А Попова, Б И Сажина М Химия, 1975-с 59] Недоліками усіх відомих композицій є низька ЗНОСОСТІЙКІСТЬ та високий коефіцієнт тертя Найбільш близькою за технічним рішенням до передбачуваного винаходу є полімерна композиція, яка включає фенолформальдегіднии олігомер (12 - 39мас %), графіт (40 - 55мас %), бронзовий порошок (20 - ЗОмас %), тальк (1 - Змас %) [А с Роси №2106371 C08L 61/10 від 10 03 98] Недоліком цієї композиції є низька ЗНОСОСТІЙКІСТЬ В основу винаходу поставлено задачу підвищення ЗНОСОСТІЙКОСТІ полімерної композиції шляхом введення різаного вуглецевого волокна та термічно розщепленого графггу Поставлена задача досягається тим, що полімерна композиція яка включає фенолформальдегіднии олігомер резольного типу лак бакелгговий марки А ЛБС-1 (ГОСТ 901-78), різане вуглецеве волокно (табл 1) та термічно розщеплений графіт, який характеризується розділенням вихідного кристалу графггу, по осі С на тонкі Таблиця 1 Показник Густина, кг/м'5 Діаметр волокна, мкм МІЦНІСТЬ при розриві, МПа Модуль пружності 10 і , ГПа Температура термічної обробки,°С ГЦ 1800 4 1700 150-200 2200 Тип волокна* ПАН 1710-1720 5-6 300 220 1400 ПЕК 1230-1910 12-15 400 - 600 30-40 1273 О со 47930 Т Ц - вуглецеве волокно пдратцеллюлозної природи, ПАН - поліакрилонітрильної, ПЕК - пекове вуглецеве волокно стрічки зі створенням складчатої структури, при такому співвідношенні компонентів, мас % фенолформальдепдний олігомер (по сухому залишку) 40 різане вуглецеве волокно 57 - 50 термічно розщеплений графіт 3-10 Приклад 1 Композицію готували шляхом просочування спиртовим розчином фенолформальдегідного олігомеру резольного типу (40мас % по сухому залишку), різаного пдратцеллюлозного вуглецевого волокна (57мас %) та термічно розщепленого графггу (Змас %) Композицію сушили при температурі 363К протягом 3 годин і переробляли у вироби методом компресійного пресування при слідуючому режимі завантаження при температурі пресформи 353К, нагрівання до температури 453К з поступовим зростанням тиску до 40МПа, витримка при температурі 453К протягом 1 хвилини на 1 міліметр товщини виробу під тиском 40МПа, охолодження прессформи під тиском до температури 353К, випресовка виробу, термічна обробка при температурі 393К протягом 4 годин Межу МІЦНОСТІ при стисканні полімерної композиції визначали згідно ГОСТ 4651-78 на зразках у вигляді циліндрів розміром висота 15 ± 0,5мм, діаметр 10 ± 0,25мм Знос зразків визначали за схемою диск-колодка в режимі сухого тертя на машині СМЦ-2, контртіло - діаметр 50мм, сталь 45, термооб-роблена до твердості 50 HRC, з шорсткістю поверхні Ra = 1,6мкм Питоме дослідах складало 4МПа, швидкість ковзання 2,6м/с, шлях тертя 1000м Знос зразків визначали на аналггичних терезах ВЛР-200 з точністю 0,0002г Приклад 2 Композицію З спиртового розчину фенолформальдегідного олігомеру резольного типу (40мас % по сухому залишку), різаного пдратцеллюлозного вуглецевого волокна (55мас %) та термічно розщепленого графггу (5мас %) готували, переробляли у вироби та досліджували за ГОСТами та методикою, які наведені у прикладі 1 Приклад 3 Композицію З спиртового розчину фенолформальдегідного олігомеру резольного типу (40мас % по сухому залишку), різаного пдратцеллюлозного вуглецевого волокна (53мас %) та термічно розщепленого графггу (7мас %) готували, переробляли у вироби та досліджували за ГОСТами та методикою, які наведені у прикладі 1 Приклад 4 Композицію З спиртового розчину фенолформальдегідного олігомеру резольного типу (40мас % по сухому залишку), різаного пдратцеллюлозного вуглецевого волокна (50мас %) та термічно розщепленого графггу (10мас%) готували, переробляли у вироби та досліджували за ГОСТами та методикою, які наведені у прикладі 1 Приклад 5 Композицію З спиртового розчину фенолформальдегідного олігомеру резольного типу (40мас % по сухому залишку), різаного поліакрилонітрил ьного вуглецевого волокна (57мас %) та термічно розщепленого графггу (Змас %) готували, переробляли у вироби та досліджували за ГОСТами та методикою, які наведені у прикладі 1 Приклад 6 Композицію З спиртового розчину фенолформальдегідного олігомеру резольного типу (40мас % по сухому залишку), різаного поліакрилонітрил ьного вуглецевого волокна (55мас %) та термічно розщепленого графггу (5мас %) готували, переробляли у вироби та досліджували за ГОСТами та методикою, які наведені у прикладі 1 Приклад 7 Композицію З спиртового розчину фенолформальдегідного олігомеру резольного типу (40мас % по сухому залишку), різаного поліакрилонітрил ьного вуглецевого волокна (53мас %) та термічно розщепленого графггу (7мас %) готували, переробляли у вироби та досліджували за ГОСТами та методикою, які наведені у прикладі 1 Приклад 8 Композицію З спиртового розчину фенолформальдегідного олігомеру резольного типу (40мас % по сухому залишку), різаного поліакрилонітрил ьного вуглецевого волокна (50мас %) та термічно розщепленого графггу (Юмас %) готували, переробляли у вироби та досліджували за ГОСТами та методикою, які наведені у прикладі 1 Приклад 9 Композицію З спиртового розчину фенолформальдегідного олігомеру резольного типу (40мас % по сухому залишку), різаного пекового вуглецевого волокна (57мас %) та термічно розщепленого графіту (Змас %) готували, переробляли у вироби та досліджували за ГОСТами та методикою, які наведені у прикладі 1 Приклад 10 Композицію З спиртового розчину фенолформальдегідного олігомеру резольного типу (40мас % по сухому залишку), різаного пекового вуглецевого волокна (55мас %) та термічно розщепленого графіту (5мас %) готували, переробляли у вироби та досліджували за ГОСТами та методикою, які наведені у прикладі 1 Приклад 11 Композицію З спиртового розчину фенолформальдегідного олігомеру резольного типу (40мас % по сухому залишку), різаного пекового вуглецевого волокна (53мас %) та термічно розщепленого графіту (7мас %) готували, переробляли у вироби та досліджували за ГОСТами та методикою, які наведені у прикладі 1 Приклад 12 Композицію З спиртового розчину фенолформальдегідного олігомеру резольного типу (40мас % по сухому залишку), різаного пекового вуглецевого волокна (50мас %) та термічно розщепленого графггу (10мас%) готували, переробляли у вироби та досліджували за ГОСТами та методикою, які наведені у прикладі 1 Властивості полімерних композицій передбачуваного винаходу і відомої композиції наведені у табл 2 47930 Таблиця 2 № приклада 1 2 3 4 5 6 7 8 9 10 11 12 13* Склад композиції, мас % фенолформальдегіднии оліговуглецеве волокно мер 40 40 40 40 40 40 40 40 40 40 40 40 57 55 53 50 57 55 53 50 57 55 53 50 12-39 відома композиція Аналіз результатів випробувань композицій технічного рішення, що заявляється і відомої композиції на основі фенолформальдегідного олігоме графіт 3 5 7 10 3 5 7 10 3 5 7 10 40-55 Знос, мкм 1,27 0,78 0,52 0,28 1,46 0,89 0,66 0,38 1,47 0,94 0,75 0,56 8-12 ру показує, що запропоновані композиції перевершують відому на основі фенолформальдегідного олігомеру по ЗНОСОСТІЙКОСТІ в 10 - 20 разів ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
