Полімерна композиція зниженої горючості для наливних підлог

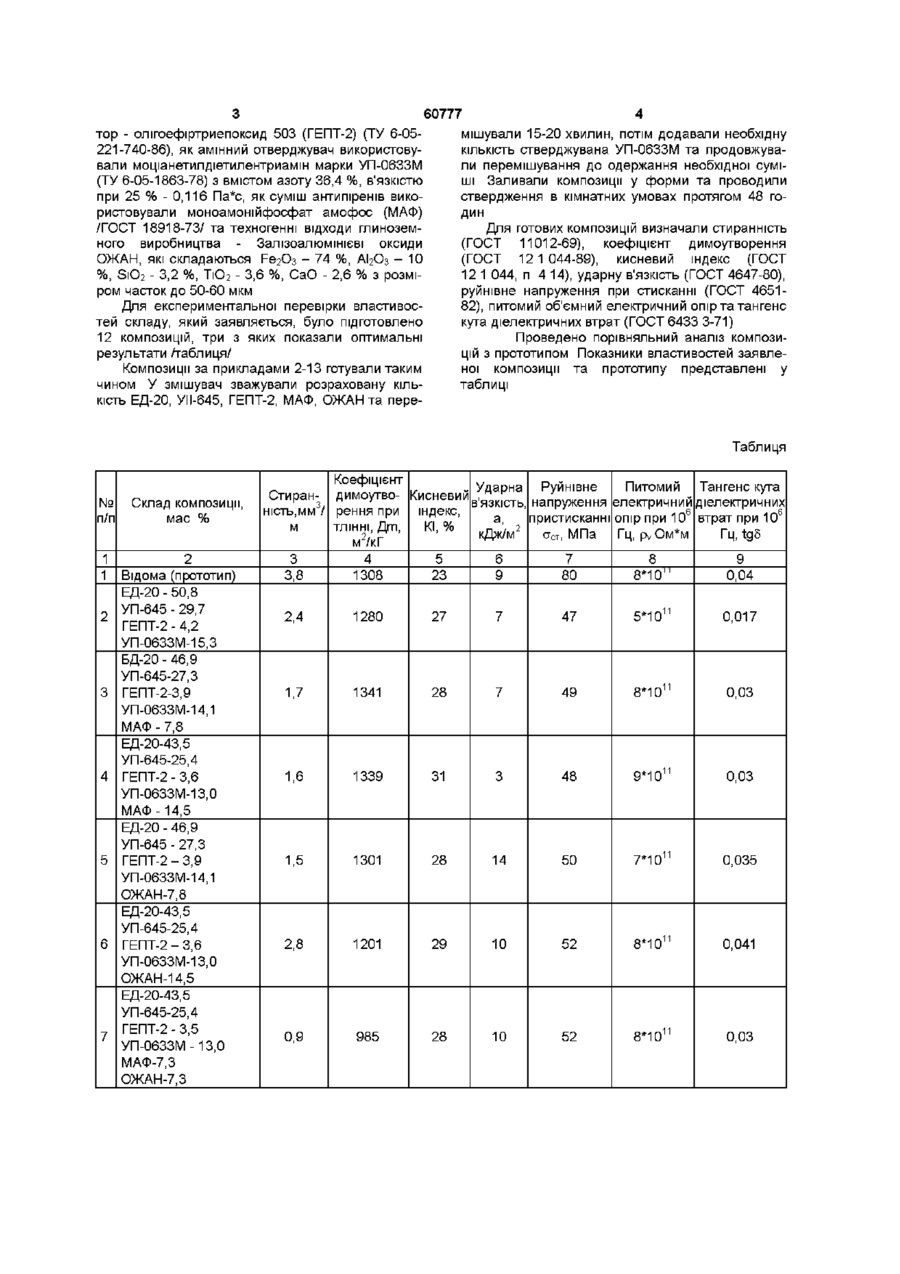

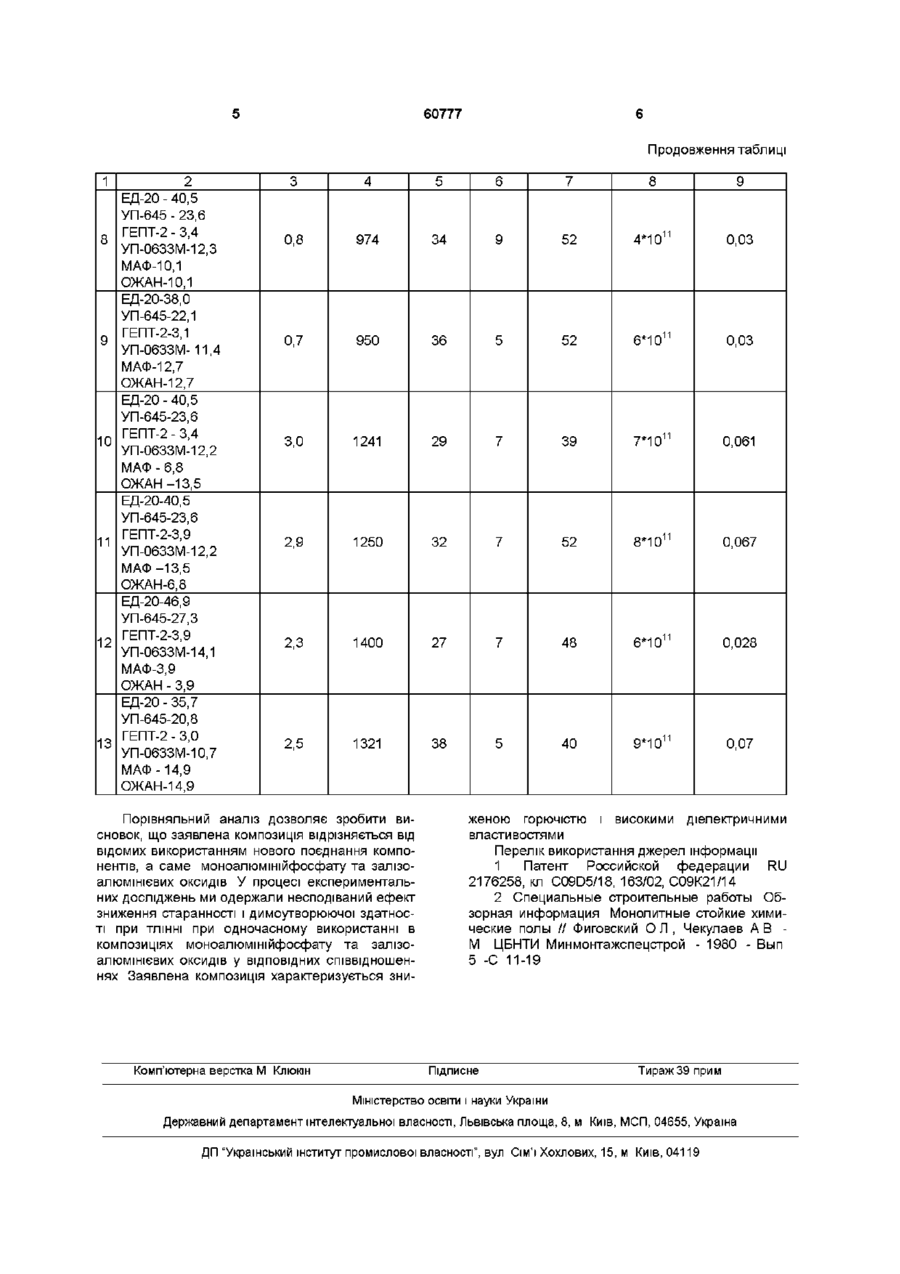

Полімерна композиція зниженої горючості для наливних підлог, що містить епоксидну діанову Винахід відноситься до одержання полімерних композицій зниженої горючості на основі епоксидних смол та може бути використана для виготовлення наливних підлог, а також компаундів для заливання та герметизації електро- та радіотехнічних виробів Відома вогнезахисна полімерна композиція для покриттів, яка включає епоксидіанову смолу ЕД-20, карбамідоформальдепдну смолу КФ-Ж, фенатрен, що вміщає хром, стверджувач - поліетиленполіамш, антипірен - поліфосфат амонію Композиція характеризується достатньо високими вогнезахисними властивостями (питома теплоємність при Т=573 К дорівнює 3,5 кДж/кг*К) [1] Однак, вказана композиція має дуже високу димоуткоефіцієнт ворюючу здатність при ТЛІННІ димоутворення Д т при ТЛІННІ дорівнює 1450 м /кГ (густина теплового потоку 35 кВт/м2), старанність 6,3 мм3/м Значення Д ми визначили згідно з ГОСТ 12 1 044, п 4 18, старанність згідно з ГОСТ 1101269 Відома епоксидно-каучукова композиція для виготовлення наливних підлог, яка включає епоксидний компаунд ЕКР-18, отверджувач - поліетиленполіамін, мінеральний наповнювач - марлиаліт і пігмент-дюксид титану [2] Але вона має високу старанність - 6,3 мм3/м і дуже високу димоутворюючу здатність при ТЛІННІ Д т = 1357 м /кг, є горю чим матеріалом з кисневим індексом (КІ) 23 % Найбільш близькою до композиції, що заявляється, є епоксидноокситерпенова композиція для смолу, епокситриброманілінову смолу, олігоефіртриепоксид, отверджувач алюмінієвого типу та суміш антипіренів, яка відрізняється тим, що як суміш антипіренів містить моноалюмініифосфатта залізоалюмінієві оксиди при такому співвідношенні компонентів, мас % епоксидна діанова кислота 43,5 - 38,0 епокситриброманілінова смола 25,4 - 22,1 олігоефіртриепоксид 3,5 - 3,1 моноціанетилдіетилентриамш 13,0-11,4 моноамонійфосфат 7,3 -12,7 залізоалюмінієві оксиди 7,3 -12,7 виготовлення наливних підлог, до складу якої входить епоксидний компаунд ЕКР-22, отверджувач поліетиленполіамш, наповнювачі - марлиаліт і мінеральний пігмент дюксид титану [2] Недоліками вказаної композиції є висока стиранність, дуже висока димоутворююча здатність при ТЛІННІ, горючість Нами поставлено задачу зменшення старанності та димоутворюючої здатності при ТЛІННІ полімерної композиції, зниження горючості для наливних підлог Поставлена задача вирішується таким чином полімерна композиція, що містить епоксидіанову і епокситриброманілінову смолу, модифікатор - олігоефіртриепоксид, змінний отверджувач - моноціанетилдіетилентриамш та суміш антипіренів Як суміш антипіренів моноамонійфосфат та залізоалюмінієві оксиди при такому співвідношенні компонентів, мас % Епоксидна діанова кислота 43,5-38,0 Епокситриброманілінова смола 25,4-22,1 Олігоефіртриепоксид ний олігомер 3,5-3,1 Моноціанетилдіетилентриамін 13,0-11,4 Моноамонійфосфат 7,3-12,7 Залізоалюмінієві оксиди 7,3-12,7 В якості епоксидних смол нами використовувались епоксидіанові марки ЕД-20 /ДСТУ-2093-92/ з вмістом епоксидних груп 22 %, в'язкістю при 25 % - 22,96 Па*с, триброманілінову смолу марки УП645 (ТУ 6-05-241-40-82) з вмістом епоксидних груп 14 %, в'язкістю при 25 % - 8,98 Па*с, як модифіка 1 О (О 60777 тор - олігоефіртриепоксид 503 (ГЕПТ-2) (ТУ 6-05221-740-86), як змінний отверджувач використовували моціанетилдіетилентриамш марки УП-0633М (ТУ 6-05-1863-78) з вмістом азоту 36,4 %, в'язкістю при 25 % - 0,116 Па*с, як суміш антипіренів використовували моноамонійфосфат амофос (МАФ) /ГОСТ 18918-73/ та техногенні відходи глиноземного виробництва - Залізоалюмінієві оксиди ОЖАН, які складаються Г-е2О3 - 74 %, АІ 2 О 3 - 10 %, SiO 2 - 3,2 %, ТіО 2 - 3,6 %, СаО - 2,6 % з розміром часток до 50-60 мкм мішували 15-20 хвилин, потім додавали необхідну КІЛЬКІСТЬ стверджувана УП-0633М та продовжували перемішування до одержання необхідної суміші Заливали композиції у форми та проводили ствердження в кімнатних умовах протягом 48 годин Для готових композицій визначали стиранність (ГОСТ 11012-69), коефіцієнт димоутворення (ГОСТ 12 1044-89), кисневий індекс (ГОСТ 12 1 044, п 4 14), ударну в'язкість (ГОСТ 4647-80), руйнівне напруження при стисканні (ГОСТ 465182), питомий об'ємний електричний опір та тангенс кута діелектричних втрат (ГОСТ 6433 3-71) Проведено порівняльний аналіз композицій з прототипом Показники властивостей заявленої композиції та прототипу представлені у таблиці Для експериментальної перевірки властивостей складу, який заявляється, було підготовлено 12 композицій, три з яких показали оптимальні результати Таблиця/ Композиції за прикладами 2-13 готували таким чином У змішувач зважували розраховану КІЛЬКІСТЬ ЕД-20, УІІ-645, ГЕПТ-2, МАФ, ОЖАН та пере Таблиця № п/п 1 1 Склад композиції, мас % 3 3,8 4 1308 5 23 6 9 7 80 8 8*10" 9 0,04 2,4 1280 27 7 47 5*10" 0,017 17 1341 28 7 49 8*10" 0,03 1,6 1339 31 3 48 9*10" 0,03 5 ЕД-20 - 46,9 УП-645 - 27,3 ГЕПТ-2 - 3,9 УП-0633М-14,1 ОЖАН-7,8 1,5 1301 28 14 50 7*10" 0,035 6 ЕД-20-43,5 УП-645-25,4 ГЕПТ-2 - 3,6 УП-0633М-13,0 ОЖАН-14,5 2,8 1201 29 10 52 8*10" 0,041 7 ЕД-20-43,5 УП-645-25,4 ГЕПТ-2 - 3,5 УП-0633М-13,0 МАФ-7,3 ОЖАН-7,3 0,9 985 28 10 52 8*10" 0,03 2 3 4 2 Відома (прототип) ЕД-20 - 50,8 УП-645 - 29,7 ГЕПТ-2 - 4,2 УП-ОбЗЗМ-15,3 БД-20 - 46,9 УП-645-27,3 ГЕПТ-2-3,9 УП-ОбЗЗМ-14,1 МАФ - 7,8 ЕД-20-43,5 УП-645-25,4 ГЕПТ-2 - 3,6 УП-ОбЗЗМ-13,0 МАФ-14,5 Коефіцієнт Руйнівне Питомий Тангенс кута Ударна Стиран- димоутво- Кисневий В'ЯЗКІСТЬ, напруження електричний діелектричних 3 ність, мм / рення при індекс, пристисканні опір при 10 6 втрат при 10 6 а, ТЛІННІ, Д т , м КІ, % кДж/м 2 Гц, p v Ом*м Гц, tg5 стст, МПа м2/кГ 60777 Продовження таблиці 1 8 9 10 11 12 13 2 ЕД-20 - 40,5 УП-645 - 23,6 ГЕПТ-2 - 3,4 УП-ОбЗЗМ-12,3 МАФ-10,1 ОЖАН-10,1 ЕД-20-38,0 УП-645-22,1 ГЕПТ-2-3,1 УП-ОбЗЗМ-11,4 МАФ-12,7 ОЖАН-12,7 ЕД-20 - 40,5 УП-645-23,6 ГЕПТ-2 - 3,4 УП-ОбЗЗМ-12,2 МАФ - 6,8 ОЖАН-13,5 ЕД-20-40,5 УП-645-23,6 ГЕПТ-2-3,9 УП-0633М-12,2 МАФ-13,5 ОЖАН-6,8 ЕД-20-46,9 УП-645-27,3 ГЕПТ-2-3,9 УП-ОбЗЗМ-14,1 МАФ-3,9 ОЖАН - 3,9 ЕД-20 - 35,7 УП-645-20,8 ГЕПТ-2 - 3,0 УП-ОбЗЗМ-10,7 МАФ-14,9 ОЖАН-14,9 3 4 5 6 7 0,8 974 34 9 52 4*10" 0,03 0,7 950 36 5 52 6*10" 0,03 3,0 1241 29 7 39 7*10" 0,061 2,9 1250 32 7 52 8*10" 0,067 2,3 1400 27 7 48 6*10" 0,028 2,5 1321 38 5 40 9*10" 0,07 Порівняльний аналіз дозволяє зробити висновок, що заявлена композиція відрізняється від відомих використанням нового поєднання компонентів, а саме моноалюмінійфосфату та залізоалюмінієвих оксидів У процесі експериментальних досліджень ми одержали несподіваний ефект зниження старанності і димоутворюючої здатності при ТЛІННІ при одночасному використанні в композиціях моноалюмінійфосфату та залізоалюмінієвих оксидів у ВІДПОВІДНИХ співвідношеннях Заявлена композиція характеризується зни Комп'ютерна верстка М Клюкш 8 9 женою горючістю і високими діелектричними властивостями Перелік використання джерел інформації 1 Патент Российской федерации RU 2176258, кл C09D5/18, 163/02, С09К21/14 2 Специальные строительные работы Обзорная информация Монолитные стойкие химические полы // Фиговский О Л , Чекулаев А В М ЦБНТИ Минмонтажспецстрой - 1980 - Вып 5 -С 11-19 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
