Резонатор для язичкового музичного інструмента

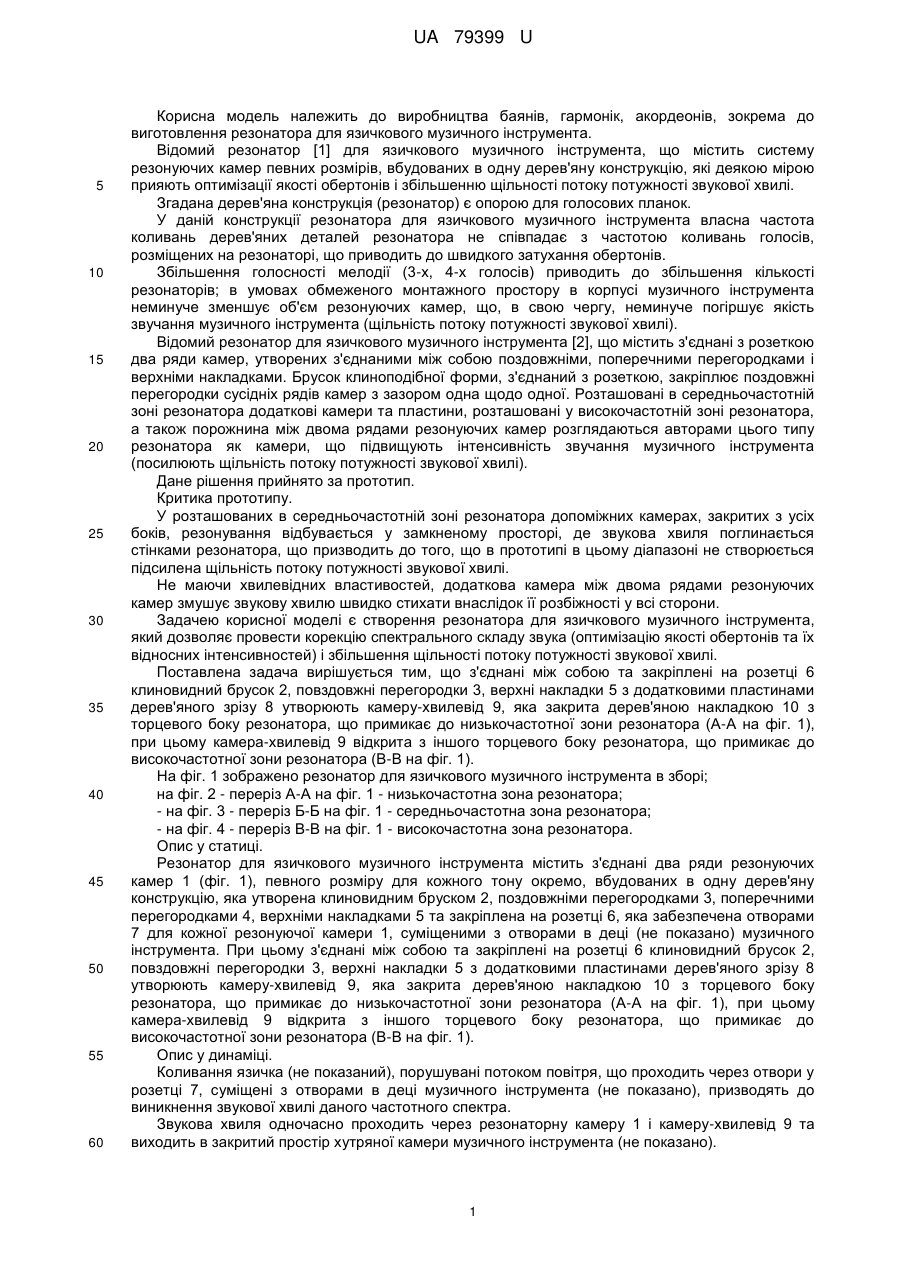

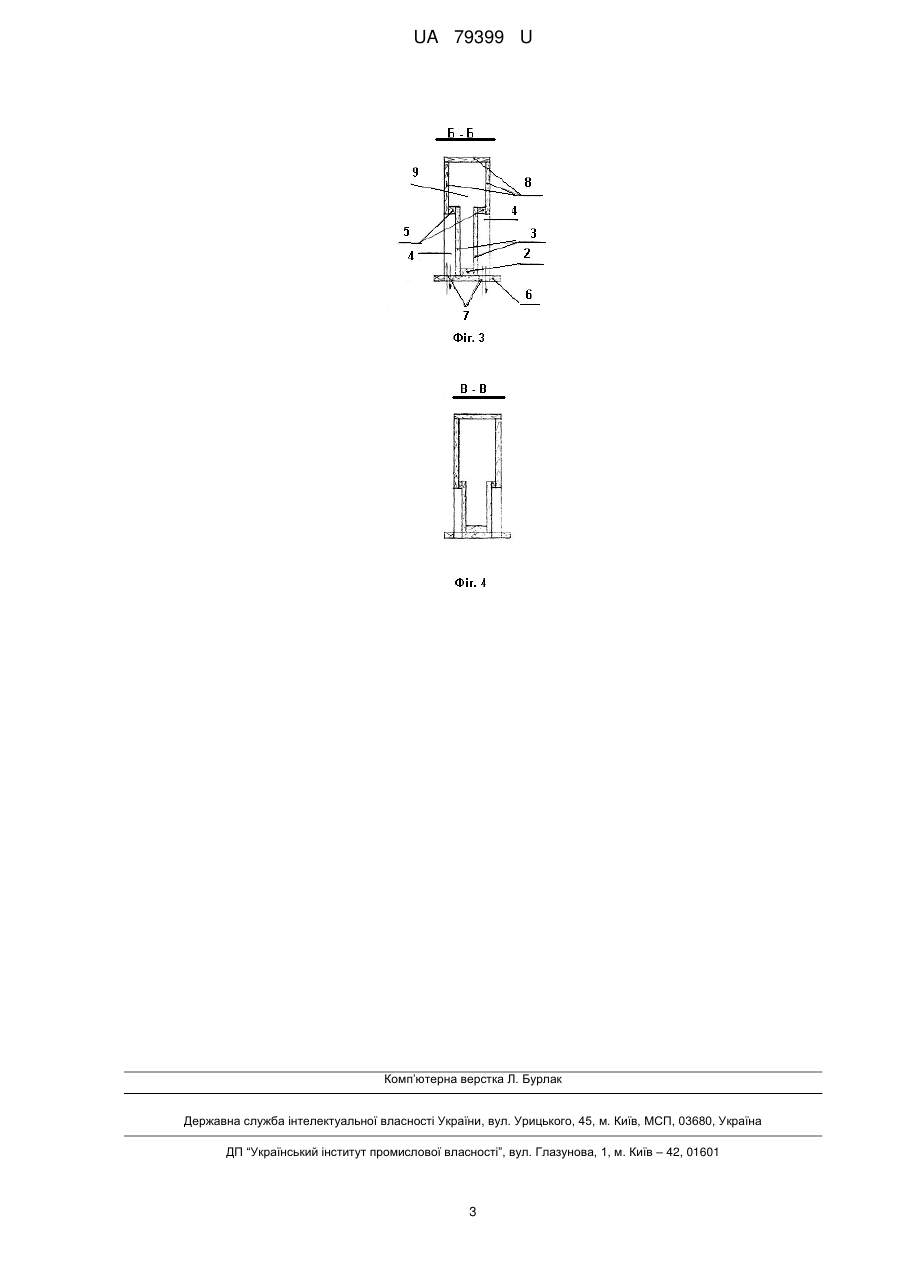

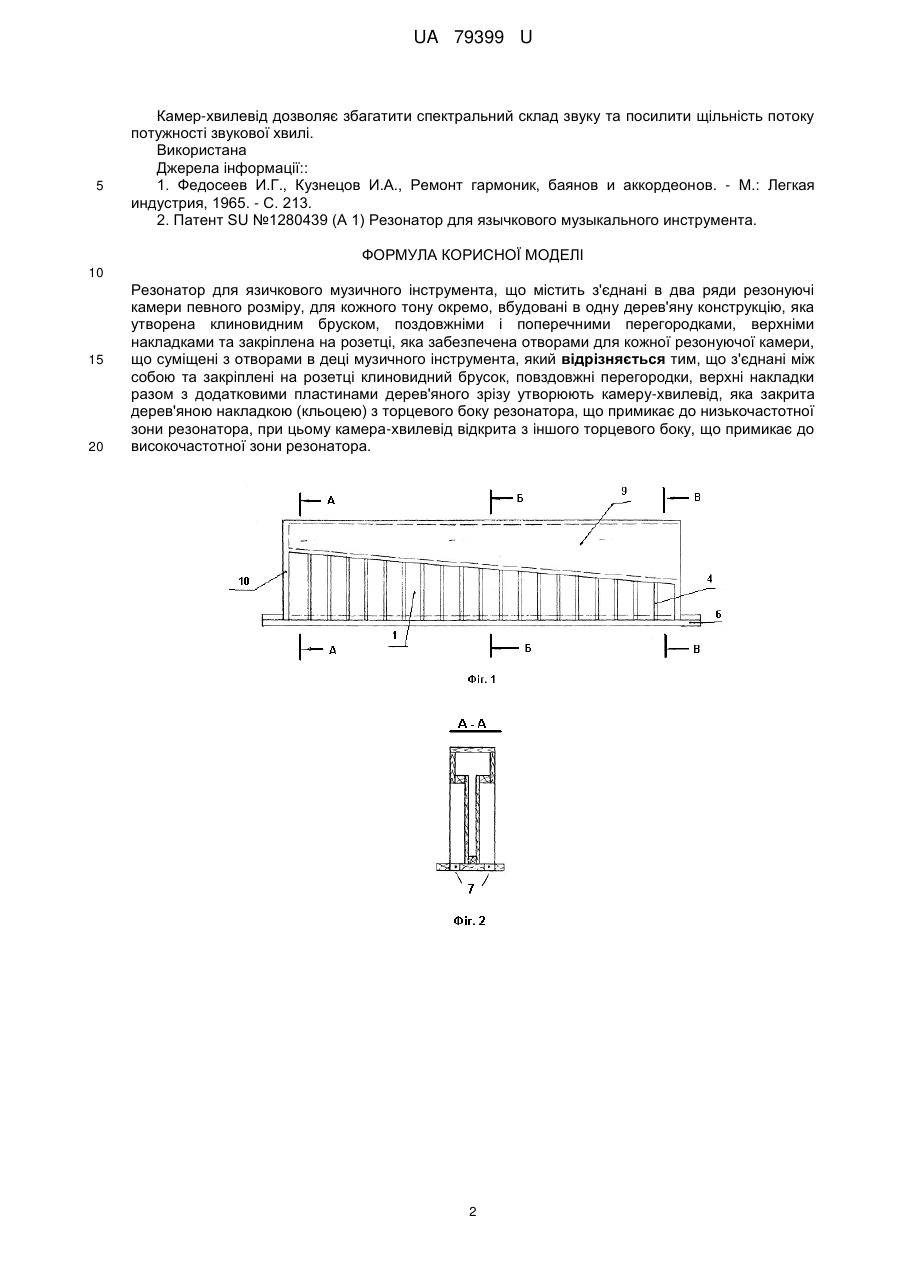

Реферат: UA 79399 U UA 79399 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до виробництва баянів, гармонік, акордеонів, зокрема до виготовлення резонатора для язичкового музичного інструмента. Відомий резонатор [1] для язичкового музичного інструмента, що містить систему резонуючих камер певних розмірів, вбудованих в одну дерев'яну конструкцію, які деякою мірою прияють оптимізації якості обертонів і збільшенню щільності потоку потужності звукової хвилі. Згадана дерев'яна конструкція (резонатор) є опорою для голосових планок. У даній конструкції резонатора для язичкового музичного інструмента власна частота коливань дерев'яних деталей резонатора не співпадає з частотою коливань голосів, розміщених на резонаторі, що приводить до швидкого затухання обертонів. Збільшення голосності мелодії (3-х, 4-х голосів) приводить до збільшення кількості резонаторів; в умовах обмеженого монтажного простору в корпусі музичного інструмента неминуче зменшує об'єм резонуючих камер, що, в свою чергу, неминуче погіршує якість звучання музичного інструмента (щільність потоку потужності звукової хвилі). Відомий резонатор для язичкового музичного інструмента [2], що містить з'єднані з розеткою два ряди камер, утворених з'єднаними між собою поздовжніми, поперечними перегородками і верхніми накладками. Брусок клиноподібної форми, з'єднаний з розеткою, закріплює поздовжні перегородки сусідніх рядів камер з зазором одна щодо одної. Розташовані в середньочастотній зоні резонатора додаткові камери та пластини, розташовані у високочастотній зоні резонатора, а також порожнина між двома рядами резонуючих камер розглядаються авторами цього типу резонатора як камери, що підвищують інтенсивність звучання музичного інструмента (посилюють щільність потоку потужності звукової хвилі). Дане рішення прийнято за прототип. Критика прототипу. У розташованих в середньочастотній зоні резонатора допоміжних камерах, закритих з усіх боків, резонування відбувається у замкненому просторі, де звукова хвиля поглинається стінками резонатора, що призводить до того, що в прототипі в цьому діапазоні не створюється підсилена щільність потоку потужності звукової хвилі. Не маючи хвилевідних властивостей, додаткова камера між двома рядами резонуючих камер змушує звукову хвилю швидко стихати внаслідок її розбіжності у всі сторони. Задачею корисної моделі є створення резонатора для язичкового музичного інструмента, який дозволяє провести корекцію спектрального складу звука (оптимізацію якості обертонів та їх відносних інтенсивностей) і збільшення щільності потоку потужності звукової хвилі. Поставлена задача вирішується тим, що з'єднані між собою та закріплені на розетці 6 клиновидний брусок 2, повздовжні перегородки 3, верхні накладки 5 з додатковими пластинами дерев'яного зрізу 8 утворюють камеру-хвилевід 9, яка закрита дерев'яною накладкою 10 з торцевого боку резонатора, що примикає до низькочастотної зони резонатора (А-А на фіг. 1), при цьому камера-хвилевід 9 відкрита з іншого торцевого боку резонатора, що примикає до високочастотної зони резонатора (В-В на фіг. 1). На фіг. 1 зображено резонатор для язичкового музичного інструмента в зборі; на фіг. 2 - переріз А-А на фіг. 1 - низькочастотна зона резонатора; - на фіг. 3 - переріз Б-Б на фіг. 1 - середньочастотна зона резонатора; - на фіг. 4 - переріз В-В на фіг. 1 - високочастотна зона резонатора. Опис у статиці. Резонатор для язичкового музичного інструмента містить з'єднані два ряди резонуючих камер 1 (фіг. 1), певного розміру для кожного тону окремо, вбудованих в одну дерев'яну конструкцію, яка утворена клиновидним бруском 2, поздовжніми перегородками 3, поперечними перегородками 4, верхніми накладками 5 та закріплена на розетці 6, яка забезпечена отворами 7 для кожної резонуючої камери 1, суміщеними з отворами в деці (не показано) музичного інструмента. При цьому з'єднані між собою та закріплені на розетці 6 клиновидний брусок 2, повздовжні перегородки 3, верхні накладки 5 з додатковими пластинами дерев'яного зрізу 8 утворюють камеру-хвилевід 9, яка закрита дерев'яною накладкою 10 з торцевого боку резонатора, що примикає до низькочастотної зони резонатора (А-А на фіг. 1), при цьому камера-хвилевід 9 відкрита з іншого торцевого боку резонатора, що примикає до високочастотної зони резонатора (В-В на фіг. 1). Опис у динаміці. Коливання язичка (не показаний), порушувані потоком повітря, що проходить через отвори у розетці 7, суміщені з отворами в деці музичного інструмента (не показано), призводять до виникнення звукової хвилі даного частотного спектра. Звукова хвиля одночасно проходить через резонаторну камеру 1 і камеру-хвилевід 9 та виходить в закритий простір хутряної камери музичного інструмента (не показано). 1 UA 79399 U 5 Камер-хвилевід дозволяє збагатити спектральний склад звуку та посилити щільність потоку потужності звукової хвилі. Використана Джерела інформації:: 1. Федосеев И.Г., Кузнецов И.Α., Ремонт гармоник, баянов и аккордеонов. - М.: Легкая индустрия, 1965. - С. 213. 2. Патент SU №1280439 (А 1) Резонатор для язычкового музыкального инструмента. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Резонатор для язичкового музичного інструмента, що містить з'єднані в два ряди резонуючі камери певного розміру, для кожного тону окремо, вбудовані в одну дерев'яну конструкцію, яка утворена клиновидним бруском, поздовжніми і поперечними перегородками, верхніми накладками та закріплена на розетці, яка забезпечена отворами для кожної резонуючої камери, що суміщені з отворами в деці музичного інструмента, який відрізняється тим, що з'єднані між собою та закріплені на розетці клиновидний брусок, повздовжні перегородки, верхні накладки разом з додатковими пластинами дерев'яного зрізу утворюють камеру-хвилевід, яка закрита дерев'яною накладкою (кльоцею) з торцевого боку резонатора, що примикає до низькочастотної зони резонатора, при цьому камера-хвилевід відкрита з іншого торцевого боку, що примикає до високочастотної зони резонатора. 2 UA 79399 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
