Зубчатий перетворювач зворотно-поступального руху в обертальний і навпаки

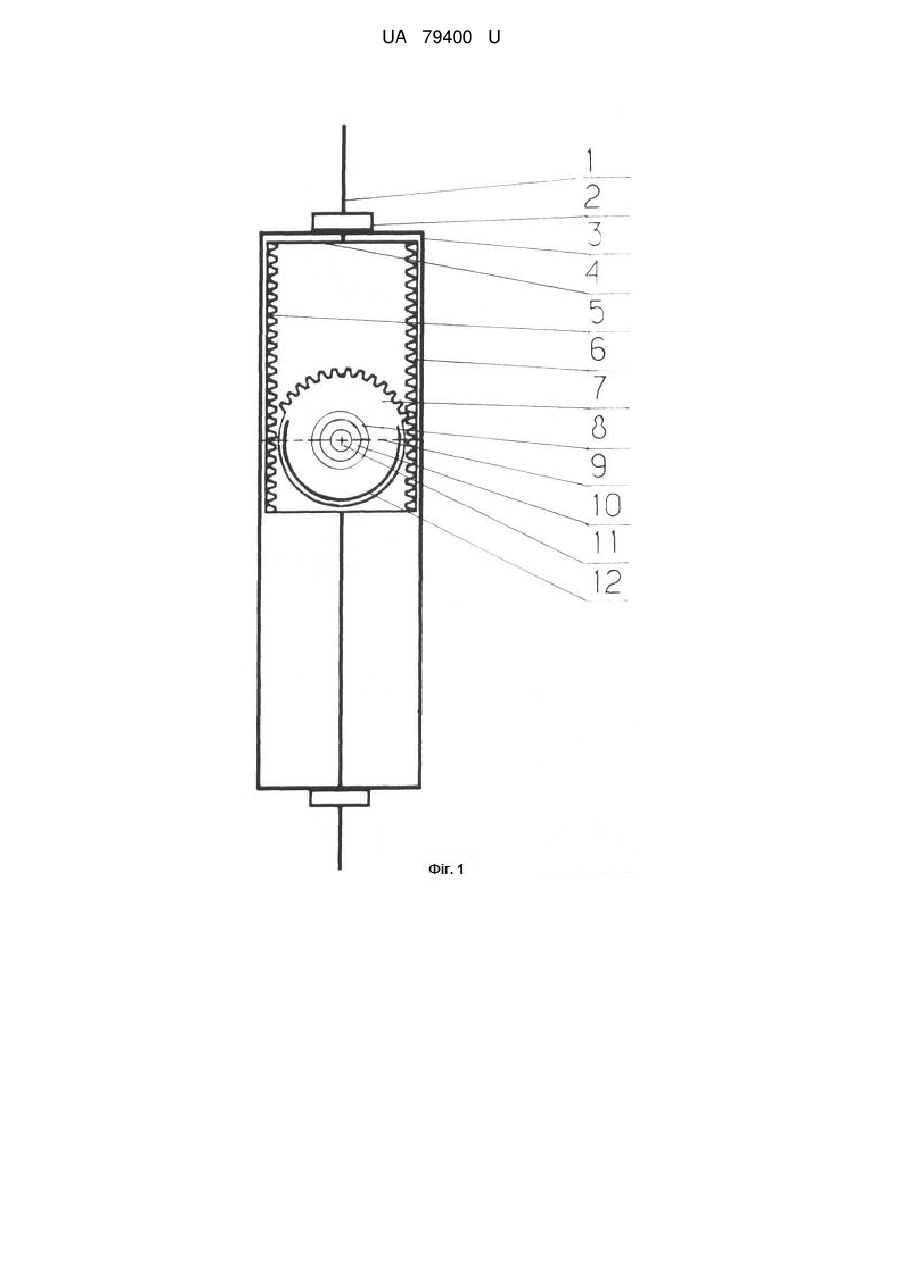

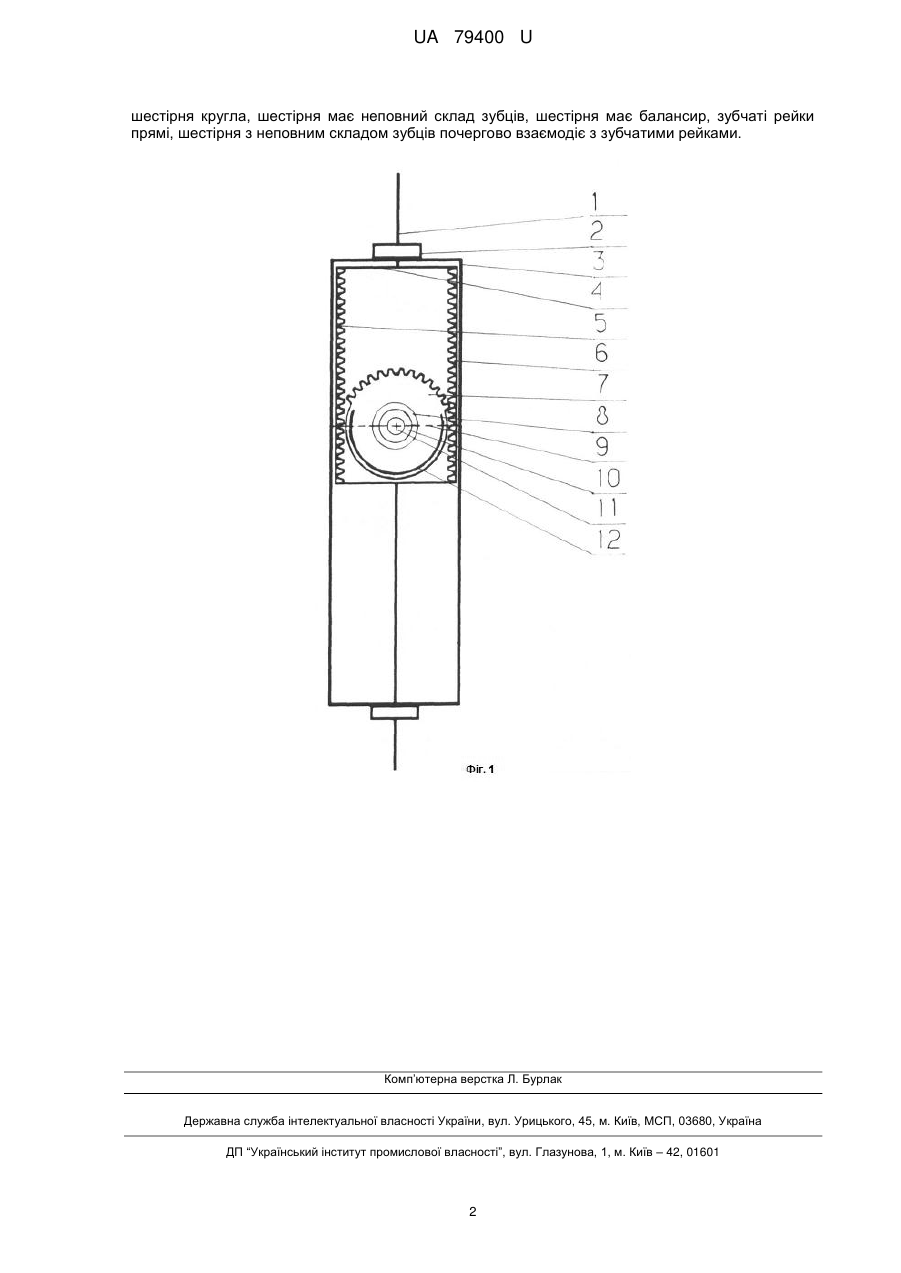

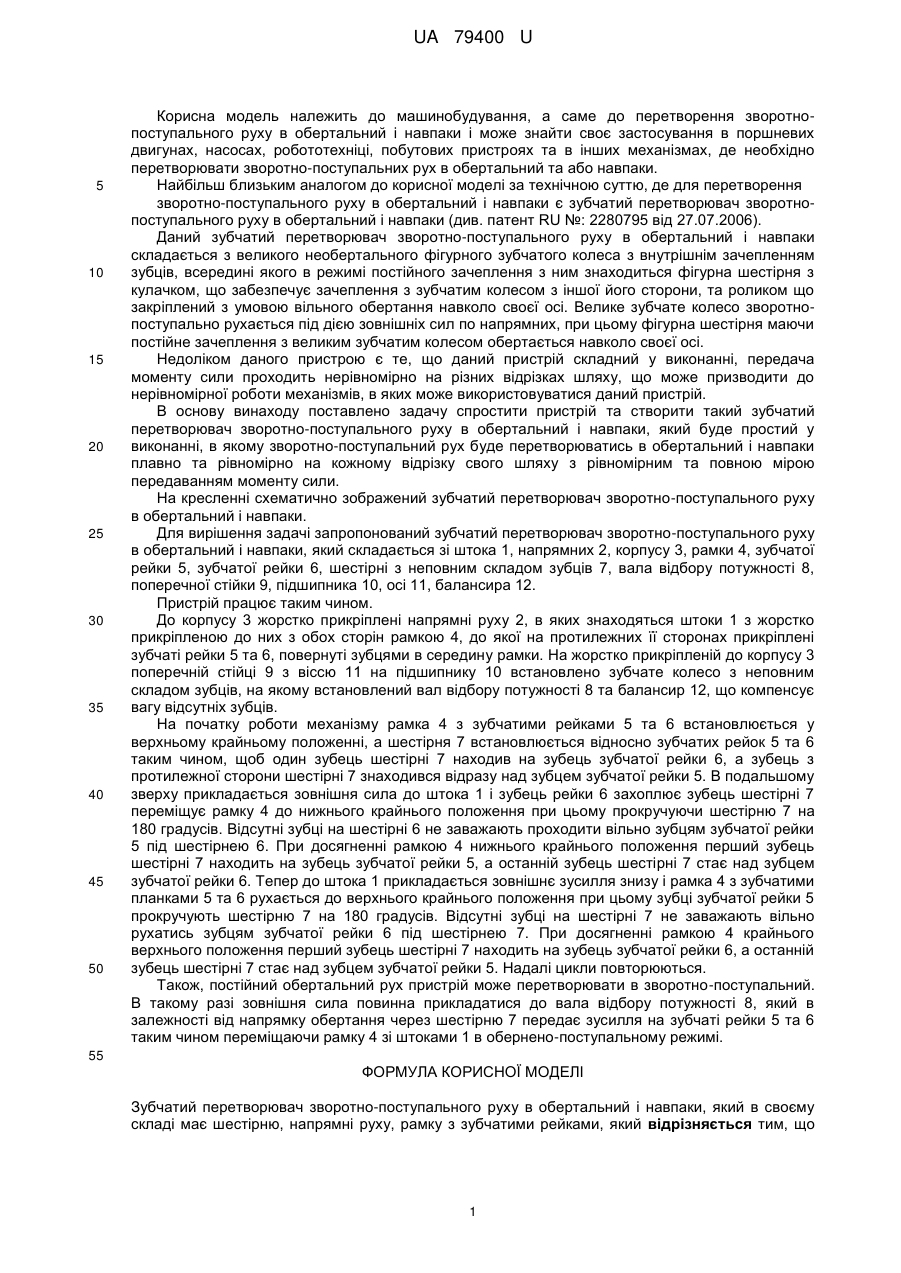

Реферат: UA 79400 U UA 79400 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудування, а саме до перетворення зворотнопоступального руху в обертальний і навпаки і може знайти своє застосування в поршневих двигунах, насосах, робототехніці, побутових пристроях та в інших механізмах, де необхідно перетворювати зворотно-поступальних рух в обертальний та або навпаки. Найбільш близьким аналогом до корисної моделі за технічною суттю, де для перетворення зворотно-поступального руху в обертальний і навпаки є зубчатий перетворювач зворотнопоступального руху в обертальний і навпаки (див. патент RU №: 2280795 від 27.07.2006). Даний зубчатий перетворювач зворотно-поступального руху в обертальний і навпаки складається з великого необертального фігурного зубчатого колеса з внутрішнім зачепленням зубців, всередині якого в режимі постійного зачеплення з ним знаходиться фігурна шестірня з кулачком, що забезпечує зачеплення з зубчатим колесом з іншої його сторони, та роликом що закріплений з умовою вільного обертання навколо своєї осі. Велике зубчате колесо зворотнопоступально рухається під дією зовнішніх сил по напрямних, при цьому фігурна шестірня маючи постійне зачеплення з великим зубчатим колесом обертається навколо своєї осі. Недоліком даного пристрою є те, що даний пристрій складний у виконанні, передача моменту сили проходить нерівномірно на різних відрізках шляху, що може призводити до нерівномірної роботи механізмів, в яких може використовуватися даний пристрій. В основу винаходу поставлено задачу спростити пристрій та створити такий зубчатий перетворювач зворотно-поступального руху в обертальний і навпаки, який буде простий у виконанні, в якому зворотно-поступальний рух буде перетворюватись в обертальний і навпаки плавно та рівномірно на кожному відрізку свого шляху з рівномірним та повною мірою передаванням моменту сили. На кресленні схематично зображений зубчатий перетворювач зворотно-поступального руху в обертальний і навпаки. Для вирішення задачі запропонований зубчатий перетворювач зворотно-поступального руху в обертальний і навпаки, який складається зі штока 1, напрямних 2, корпусу 3, рамки 4, зубчатої рейки 5, зубчатої рейки 6, шестірні з неповним складом зубців 7, вала відбору потужності 8, поперечної стійки 9, підшипника 10, осі 11, балансира 12. Пристрій працює таким чином. До корпусу 3 жорстко прикріплені напрямні руху 2, в яких знаходяться штоки 1 з жорстко прикріпленою до них з обох сторін рамкою 4, до якої на протилежних її сторонах прикріплені зубчаті рейки 5 та 6, повернуті зубцями в середину рамки. На жорстко прикріпленій до корпусу 3 поперечній стійці 9 з віссю 11 на підшипнику 10 встановлено зубчате колесо з неповним складом зубців, на якому встановлений вал відбору потужності 8 та балансир 12, що компенсує вагу відсутніх зубців. На початку роботи механізму рамка 4 з зубчатими рейками 5 та 6 встановлюється у верхньому крайньому положенні, а шестірня 7 встановлюється відносно зубчатих рейок 5 та 6 таким чином, щоб один зубець шестірні 7 находив на зубець зубчатої рейки 6, а зубець з протилежної сторони шестірні 7 знаходився відразу над зубцем зубчатої рейки 5. В подальшому зверху прикладається зовнішня сила до штока 1 і зубець рейки 6 захоплює зубець шестірні 7 переміщує рамку 4 до нижнього крайнього положення при цьому прокручуючи шестірню 7 на 180 градусів. Відсутні зубці на шестірні 6 не заважають проходити вільно зубцям зубчатої рейки 5 під шестірнею 6. При досягненні рамкою 4 нижнього крайнього положення перший зубець шестірні 7 находить на зубець зубчатої рейки 5, а останній зубець шестірні 7 стає над зубцем зубчатої рейки 6. Тепер до штока 1 прикладається зовнішнє зусилля знизу і рамка 4 з зубчатими планками 5 та 6 рухається до верхнього крайнього положення при цьому зубці зубчатої рейки 5 прокручують шестірню 7 на 180 градусів. Відсутні зубці на шестірні 7 не заважають вільно рухатись зубцям зубчатої рейки 6 під шестірнею 7. При досягненні рамкою 4 крайнього верхнього положення перший зубець шестірні 7 находить на зубець зубчатої рейки 6, а останній зубець шестірні 7 стає над зубцем зубчатої рейки 5. Надалі цикли повторюються. Також, постійний обертальний рух пристрій може перетворювати в зворотно-поступальний. В такому разі зовнішня сила повинна прикладатися до вала відбору потужності 8, який в залежності від напрямку обертання через шестірню 7 передає зусилля на зубчаті рейки 5 та 6 таким чином переміщаючи рамку 4 зі штоками 1 в обернено-поступальному режимі. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Зубчатий перетворювач зворотно-поступального руху в обертальний і навпаки, який в своєму складі має шестірню, напрямні руху, рамку з зубчатими рейками, який відрізняється тим, що 1 UA 79400 U шестірня кругла, шестірня має неповний склад зубців, шестірня має балансир, зубчаті рейки прямі, шестірня з неповним складом зубців почергово взаємодіє з зубчатими рейками. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
