Фіксатор з’єднувального елемента для вузлів з’єднань і карман з’єднувального елемента для фіксатора з’єднувального елемента

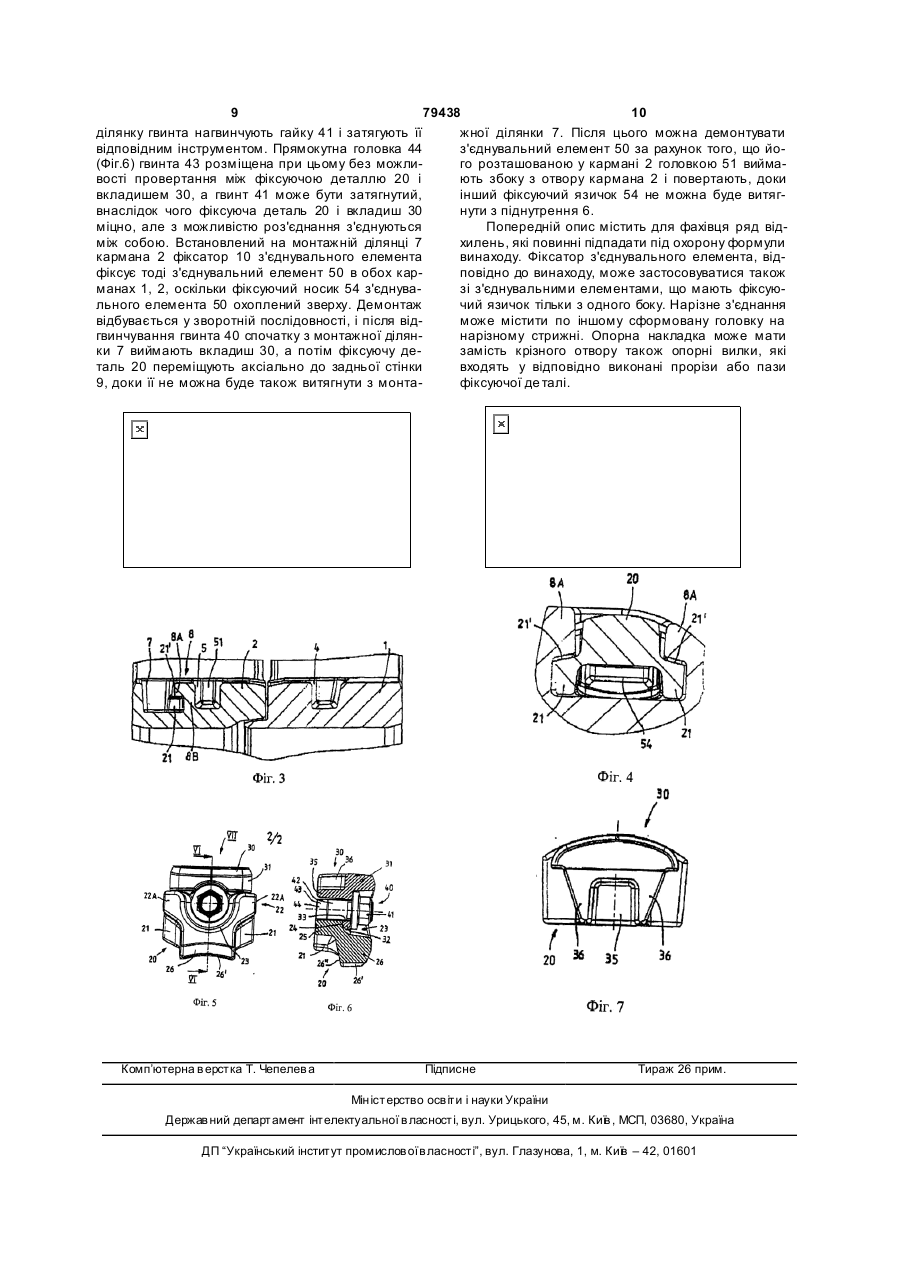

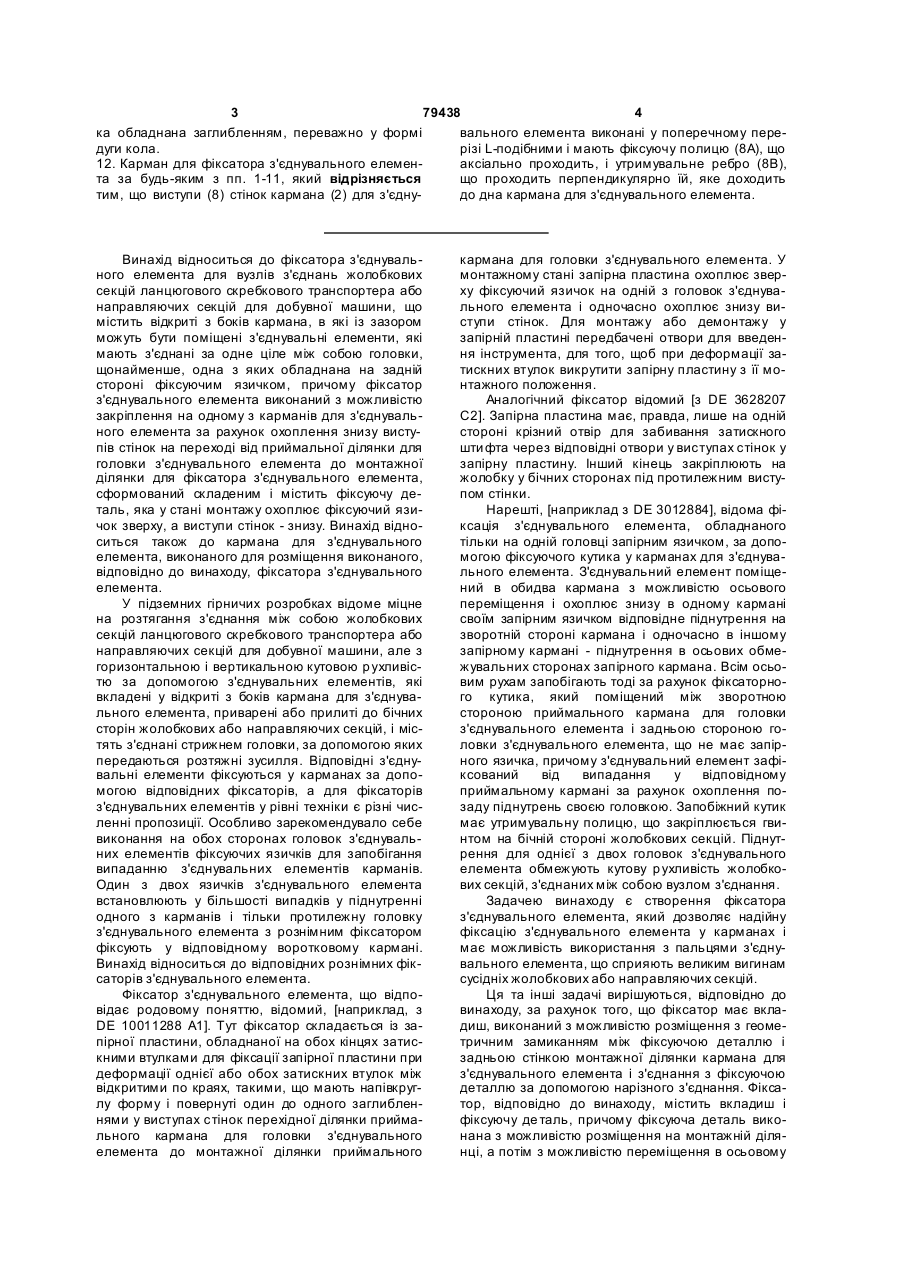

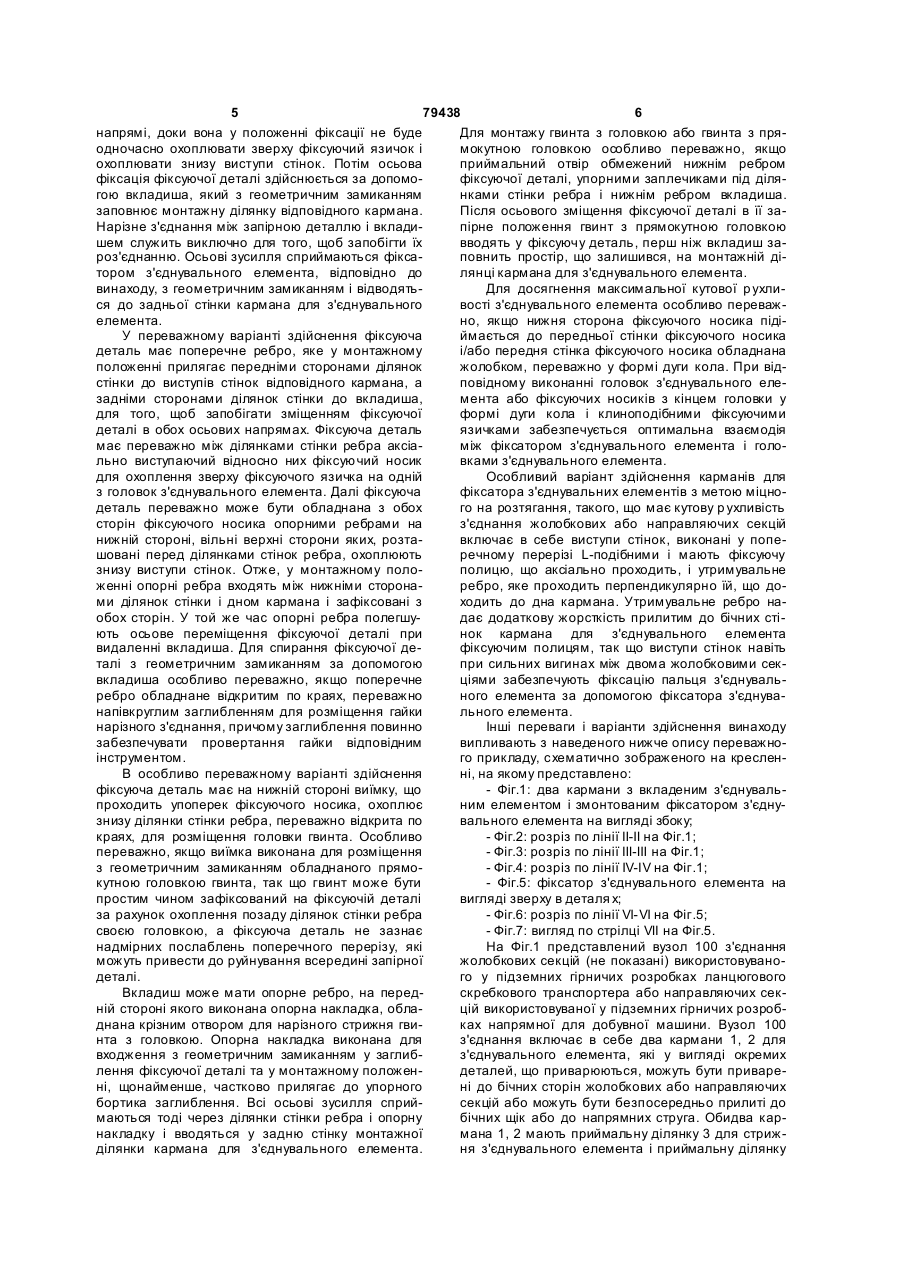

1. Фіксатор з'єднувального елемента для вузлів з'єднань жолобкових секцій ланцюгового скребкового транспортера або направляючих секцій для напрямної добувної машини, що містить відкриті з боків кармани для з'єднувального елемента, в які із зазором можуть бути поміщені з'єднувальні елементи, що мають з'єднані за одне ціле між собою головки, щонайменше одна з яких обладнана фіксуючим язичком, причому фіксатор (10) з'єднувального елемента виконаний з можливістю установки в одному з карманів (2) для з'єднувального елемента за рахунок охоплення знизу виступів (8) стінок на переході від приймальної ділянки (5) для головки з'єднувального елемента до монтажної ділянки (7) для фіксатора (10) з'єднувального елемента, сформований складеним і містить фіксуючу деталь (20), яка у монтажному положенні охоплює зверху фіксуючий язичок, а виступи стінок - знизу, який відрізняється тим, що містить вкладиш (30), виконаний з можливістю розміщення з геометричним замиканням між фіксуючою деталлю (20) і задньою стінкою (9) монтажної ділянки і з можливістю з'єднання з фіксуючою деталлю (20) за допомогою нарізного з'єднання (40). 2. Фіксатор за п. 1, який відрізняється тим, що фіксуюча деталь (20) має поперечне ребро (22), яке у монтажному положенні прилягає передньою стороною ділянок (22А) стінок ребра до виступів (8) стінок, а задніми сторонами ділянок (22А) стінок ребра - до вкладиша (30). 2 (19) 1 3 79438 4 ка обладнана заглибленням, переважно у формі вального елемента виконані у поперечному передуги кола. різі L-подібними і мають фіксуючу полицю (8А), що 12. Карман для фіксатора з'єднувального елеменаксіальнo проходить, і утримувальне ребро (8В), та за будь-яким з пп. 1-11, який відрізняється що проходить перпендикулярно їй, яке доходить тим, що виступи (8) стінок кармана (2) для з'єднудо дна кармана для з'єднувального елемента. Винахід відноситься до фіксатора з'єднувального елемента для вузлів з'єднань жолобкових секцій ланцюгового скребкового транспортера або направляючих секцій для добувної машини, що містить відкриті з боків кармана, в які із зазором можуть бути поміщені з'єднувальні елементи, які мають з'єднані за одне ціле між собою головки, щонайменше, одна з яких обладнана на задній стороні фіксуючим язичком, причому фіксатор з'єднувального елемента виконаний з можливістю закріплення на одному з карманів для з'єднувального елемента за рахунок охоплення знизу виступів стінок на переході від приймальної ділянки для головки з'єднувального елемента до монтажної ділянки для фіксатора з'єднувального елемента, сформований складеним і містить фіксуючу деталь, яка у стані монтажу охоплює фіксуючий язичок зверху, а виступи стінок - знизу. Винахід відноситься також до кармана для з'єднувального елемента, виконаного для розміщення виконаного, відповідно до винаходу, фіксатора з'єднувального елемента. У підземних гірничих розробках відоме міцне на розтягання з'єднання між собою жолобкових секцій ланцюгового скребкового транспортера або направляючих секцій для добувної машини, але з горизонтальною і вертикальною кутовою р ухливістю за допомогою з'єднувальних елементів, які вкладені у відкриті з боків кармана для з'єднувального елемента, приварені або прилиті до бічних сторін жолобкових або направляючих секцій, і містять з'єднані стрижнем головки, за допомогою яких передаються розтяжні зусилля. Відповідні з'єднувальні елементи фіксуються у карманах за допомогою відповідних фіксаторів, а для фіксаторів з'єднувальних елементів у рівні техніки є різні численні пропозиції. Особливо зарекомендувало себе виконання на обох сторонах головок з'єднувальних елементів фіксуючих язичків для запобігання випаданню з'єднувальних елементів карманів. Один з двох язичків з'єднувального елемента встановлюють у більшості випадків у піднутренні одного з карманів і тільки протилежну головку з'єднувального елемента з рознімним фіксатором фіксують у відповідному воротковому кармані. Винахід відноситься до відповідних рознімних фіксаторів з'єднувального елемента. Фіксатор з'єднувального елемента, що відповідає родовому поняттю, відомий, [наприклад, з DE 10011288 А1]. Тут фіксатор складається із запірної пластини, обладнаної на обох кінцях затискними втулками для фіксації запірної пластини при деформації однієї або обох затискних втулок між відкритими по краях, такими, що мають напівкруглу форму і повернуті один до одного заглибленнями у виступах стінок перехідної ділянки приймального кармана для головки з'єднувального елемента до монтажної ділянки приймального кармана для головки з'єднувального елемента. У монтажному стані запірна пластина охоплює зверху фіксуючий язичок на одній з головок з'єднувального елемента і одночасно охоплює знизу виступи стінок. Для монтажу або демонтажу у запірній пластині передбачені отвори для введення інструмента, для того, щоб при деформації затискних втулок викрутити запірну пластину з її монтажного положення. Аналогічний фіксатор відомий [з DE 3628207 С2]. Запірна пластина має, правда, лише на одній стороні крізний отвір для забивання затискного шти фта через відповідні отвори у виступах стінок у запірну пластину. Інший кінець закріплюють на жолобку у бічних сторонах під протилежним виступом стінки. Нарешті, [наприклад з DE 3012884], відома фіксація з'єднувального елемента, обладнаного тільки на одній головці запірним язичком, за допомогою фіксуючого кутика у карманах для з'єднувального елемента. З'єднувальний елемент поміщений в обидва кармана з можливістю осьового переміщення і охоплює знизу в одному кармані своїм запірним язичком відповідне піднутрення на зворотній стороні кармана і одночасно в іншому запірному кармані - піднутрення в осьових обмежувальних сторонах запірного кармана. Всім осьовим рухам запобігають тоді за рахунок фіксаторного кутика, який поміщений між зворотною стороною приймального кармана для головки з'єднувального елемента і задньою стороною головки з'єднувального елемента, що не має запірного язичка, причому з'єднувальний елемент зафіксований від випадання у відповідному приймальному кармані за рахунок охоплення позаду піднутрень своєю головкою. Запобіжний кутик має утримувальну полицю, що закріплюється гвинтом на бічній стороні жолобкових секцій. Піднутрення для однієї з двох головок з'єднувального елемента обмежують кутову р ухливість жолобкових секцій, з'єднаних між собою вузлом з'єднання. Задачею винаходу є створення фіксатора з'єднувального елемента, який дозволяє надійну фіксацію з'єднувального елемента у карманах і має можливість використання з пальцями з'єднувального елемента, що сприяють великим вигинам сусідніх жолобкових або направляючих секцій. Ця та інші задачі вирішуються, відповідно до винаходу, за рахунок того, що фіксатор має вкладиш, виконаний з можливістю розміщення з геометричним замиканням між фіксуючою деталлю і задньою стінкою монтажної ділянки кармана для з'єднувального елемента і з'єднання з фіксуючою деталлю за допомогою нарізного з'єднання. Фіксатор, відповідно до винаходу, містить вкладиш і фіксуючу де таль, причому фіксуюча деталь виконана з можливістю розміщення на монтажній ділянці, а потім з можливістю переміщення в осьовому 5 79438 6 напрямі, доки вона у положенні фіксації не буде Для монтажу гвинта з головкою або гвинта з пряодночасно охоплювати зверху фіксуючий язичок і мокутною головкою особливо переважно, якщо охоплювати знизу виступи стінок. Потім осьова приймальний отвір обмежений нижнім ребром фіксація фіксуючої деталі здійснюється за допомофіксуючої деталі, упорними заплечиками під ділягою вкладиша, який з геометричним замиканням нками стінки ребра і нижнім ребром вкладиша. заповнює монтажну ділянку відповідного кармана. Після осьового зміщення фіксуючої деталі в її заНарізне з'єднання між запірною деталлю і вкладипірне положення гвинт з прямокутною головкою шем служить виключно для того, щоб запобігти їх вводять у фіксуючу деталь, перш ніж вкладиш зароз'єднанню. Осьові зусилля сприймаються фіксаповнить простір, що залишився, на монтажній дітором з'єднувального елемента, відповідно до лянці кармана для з'єднувального елемента. винаходу, з геометричним замиканням і відводятьДля досягнення максимальної кутової р ухлися до задньої стінки кармана для з'єднувального вості з'єднувального елемента особливо переважелемента. но, якщо нижня сторона фіксуючого носика підіУ переважному варіанті здійснення фіксуюча ймається до передньої стінки фіксуючого носика деталь має поперечне ребро, яке у монтажному і/або передня стінка фіксуючого носика обладнана положенні прилягає передніми сторонами ділянок жолобком, переважно у формі дуги кола. При відстінки до виступів стінок відповідного кармана, а повідному виконанні головок з'єднувального елезадніми сторонами ділянок стінки до вкладиша, мента або фіксуючих носиків з кінцем головки у для того, щоб запобігати зміщенням фіксуючої формі дуги кола і клиноподібними фіксуючими деталі в обох осьових напрямах. Фіксуюча деталь язичками забезпечується оптимальна взаємодія має переважно між ділянками стінки ребра аксіаміж фіксатором з'єднувального елемента і голольно виступаючий відносно них фіксуючий носик вками з'єднувального елемента. для охоплення зверху фіксуючого язичка на одній Особливий варіант здійснення карманів для з головок з'єднувального елемента. Далі фіксуюча фіксатора з'єднувальних елементів з метою міцнодеталь переважно може бути обладнана з обох го на розтягання, такого, що має кутову р ухливість сторін фіксуючого носика опорними ребрами на з'єднання жолобкових або направляючих секцій нижній стороні, вільні верхні сторони яких, розтавключає в себе виступи стінок, виконані у попешовані перед ділянками стінок ребра, охоплюють речному перерізі L-подібними і мають фіксуючу знизу виступи стінок. Отже, у монтажному полополицю, що аксіально проходить, і утримувальне женні опорні ребра входять між нижніми сторонаребро, яке проходить перпендикулярно їй, що доми ділянок стінки і дном кармана і зафіксовані з ходить до дна кармана. Утримувальне ребро наобох сторін. У той же час опорні ребра полегшудає додаткову жорсткість прилитим до бічних стіють осьове переміщення фіксуючої деталі при нок кармана для з'єднувального елемента видаленні вкладиша. Для спирання фіксуючої дефіксуючим полицям, так що виступи стінок навіть талі з геометричним замиканням за допомогою при сильних вигинах між двома жолобковими секвкладиша особливо переважно, якщо поперечне ціями забезпечують фіксацію пальця з'єднувальребро обладнане відкритим по краях, переважно ного елемента за допомогою фіксатора з'єднуванапівкруглим заглибленням для розміщення гайки льного елемента. нарізного з'єднання, причому заглиблення повинно Інші переваги і варіанти здійснення винаходу забезпечувати провертання гайки відповідним випливають з наведеного нижче опису переважноінструментом. го прикладу, схематично зображеного на кресленВ особливо переважному варіанті здійснення ні, на якому представлено: фіксуюча деталь має на нижній стороні виїмку, що - Фіг.1: два кармани з вкладеним з'єднувальпроходить упоперек фіксуючого носика, охоплює ним елементом і змонтованим фіксатором з'єднузнизу ділянки стінки ребра, переважно відкрита по вального елемента на вигляді збоку; краях, для розміщення головки гвинта. Особливо - Фіг.2: розріз по лінії ІІ-ІІ на Фіг.1; переважно, якщо виїмка виконана для розміщення - Фіг.3: розріз по лінії ІІІ-ІІІ на Фіг.1; з геометричним замиканням обладнаного прямо- Фіг.4: розріз по лінії IV-IV на Фіг.1; кутною головкою гвинта, так що гвинт може бути - Фіг.5: фіксатор з'єднувального елемента на простим чином зафіксований на фіксуючій деталі вигляді зверху в деталя х; за рахунок охоплення позаду ділянок стінки ребра - Фіг.6: розріз по лінії VI-VI на Фіг.5; своєю головкою, а фіксуюча деталь не зазнає - Фіг.7: вигляд по стрілці VII на Фіг.5. надмірних послаблень поперечного перерізу, які На Фіг.1 представлений вузол 100 з'єднання можуть привести до руйнування всередині запірної жолобкових секцій (не показані) використовуванодеталі. го у підземних гірничих розробках ланцюгового Вкладиш може мати опорне ребро, на передскребкового транспортера або направляючих секній стороні якого виконана опорна накладка, облацій використовуваної у підземних гірничих розробднана крізним отвором для нарізного стрижня гвиках напрямної для добувної машини. Вузол 100 нта з головкою. Опорна накладка виконана для з'єднання включає в себе два кармани 1, 2 для входження з геометричним замиканням у заглибз'єднувального елемента, які у вигляді окремих лення фіксуючої деталі та у монтажному положендеталей, що приварюються, можуть бути приварені, щонайменше, частково прилягає до упорного ні до бічних сторін жолобкових або направляючих бортика заглиблення. Всі осьові зусилля сприйсекцій або можуть бути безпосередньо прилиті до маються тоді через ділянки стінки ребра і опорну бічних щік або до напрямних струга. Обидва карнакладку і вводяться у задню стінку монтажної мана 1, 2 мають приймальну ділянку 3 для стрижділянки кармана для з'єднувального елемента. ня з'єднувального елемента і приймальну ділянку 7 79438 8 4 або 5 для головок з'єднувального елемента, має крізний отвір 33 для нарізного стрижня 42 гвипричому приймальні ділянки для стрижня з'єднунта 43. Опорна накладка 32 переважно прилягає вального елемента виконані між собою однаково. по всьому периметру до упорного бортика 24, що Для міцного на розтягання кріплення з кутовою утворює дно заглиблення 23, так що опорна нарухливістю двох сусідніх жолобкових або направкладка 32 створює опору відносно дна кармана ляючих секцій у приймальні ділянки карманів 1, 2 з для з'єднувального елемента за допомогою пеможливістю демонтажу вставляється з'єднувальредньої нижньої частини 25 фіксуючої деталі 20 ний елемент 50, який містить дві головки 51, з'єдвід перевертань. Фіксуюча деталь 20 має додатконані за одне ціле між собою стрижнем 52 з'єднуваво запірний носик 26, який проходить аксіально льного елемента, що аксіально проходить. між обома уступчастими даними ребрами 21, які З'єднувальний елемент 50 виконаний симетричвиступають вниз та убік відносно нього, і обладнаним відносно середини стрижня 52, а обидві голоний на своїй передній стороні 26' вигином у формі вки 51 з'єднувального елемента мають на повердуги кола. Нижня сторона 26" фіксуючого носика нутому від стрижня 52 кінці 53 фіксуючий язичок 26 підіймається навкіс до заглибленої передньої 54, добре видимий, зокрема, на Фіг.2. Фіксуючий сторони 26'. Коли фіксуюча деталь 20 знаходиться язичок 54 на правій головці 51 входить у виконану у своєму висунутому запірному положенні, фіксуу вигляді піднутрення на зворотній стороні кармаючий носик 6 охоплює зверху розташований у кана 1 фіксуючу виїмку 6 (Фіг.2), що охоплюється рмані для з'єднувального елемента фіксуючий зверху відповідно прилитим до кармана 1 фіксуюязичок 45, як це видно, зокрема на Фіг.2. чим виступом 6А, виконаним на своїй передній Фіксуюча деталь 20 і вкладиш 30 з'єднані між стороні криволінійним у формі дуги кола, для того собою нарізним з'єднанням 40, причому гвинт 43 щоб за рахунок нерухомо розташованого у кармавиконаний з прямокутною головкою 33, яка з обох на 1 фіксуючого елемента фіксувати у запірному сторін нарізного стрижня 42 охоплює знизу ділянки положенні праву головку 51 від випадання. 22А стінок ребра. Орієнтована перпендикулярно На Фіг.1-3 ліва головка 51 фіксується від випаосьовій протяжності фіксуючого носика 26, відкридання з кармана 2 за допомогою рознімного фіксата по краях виїмка для розміщення головки 44 гвитора 10 з'єднувального елемента, відповідно до нта 43 обмежена при цьому задньою стороною винаходу. Фіксатор 10, описаний нижче, виконаний нижньої частини 25, нижніми, ступінчастими по складеним і містить запірну деталь 20 і вкладиш висоті відносно дна обмежувальними поверхнями ЗО, і встановлений у монтажному положенні на ділянками 22А стінок ребра і середнім опорним монтажній ділянці 7, яка через крізний отвір, обребром 35 на передній стороні вкладиша 30. Сам межений з боків двома виступами 8 стінок, відкривкладиш 30 спирається збоку від опорного ребра та для приймального гнізда 5 для головки з'єдну35 опорними ребрами 36 V-подібного поперечного вального елемента кармана 2. Виступи 8, виконані перерізу на дно кармана. Отже, вкладиш 30 приляна обох бічних обмежувальних стінках кармана 2 гає, однією стороною до дна кармана, а іншою на переході між її ділянками 5, 7, включають в сестороною - до упорного бортика 24 фіксуючої дебе утримувальне ребро 8В, що доходить до дна талі 20. У той же час вкладиш 30, як це видно, зокприймального отвору, і фіксуючу полицю 8А, що рема, на Фіг.1 і 2, заповнює проміжок між задньою виступає назад відносно нього, яка охоплюється стороною фіксуючої деталі 20 і задньою стінкою 9 знизу у монтажному положенні фіксуючої деталі 20 монтажної ділянки 7 кармана 2 з геометричним її даними ребрами 21 таким чином, що верхні стозамиканням таким чином, що фіксуюча деталь 20 рони 21' даних ребер 21 прилягають до нижніх не може переміщуватися зі свого запірного полосторін фіксуючих полиць 8А, як це видно на Фіг.3 ження аксіально до задньої стінки 9. і 4. Для монтажу фіксатора 10 з'єднувального Конструкція виконаних переважно у вигляді елемента спочатку у монтажний отвір 7 вставляштампованих деталей фіксуючої деталі 20 і вклають фіксуючу деталь 20, причому задні сторони диша 30 пояснюється спочатку з посиланням на ділянок 22А стінок ребра направляються вздовж Фіг.5-7. Фіксуюча деталь 20 має поперечне ребро задньої стінки 9 монтажної ділянки 7. Як тільки 22, що утворює її задню сторону, обладнане з нижня сторона фіксуючої деталі 20 встановиться обох сторін відкритого по краях на задній стороні на дні кармана, фіксуючу деталь 20 можна перенапівкруглого заглиблення 23 ділянками 22А стінміщувати в осьовому напрямі, доки запірний носик ки ребра, які у монтажному положенні прилягають 26 не буде охоплювати зверху фіксуючий язичок своїми задніми сторонами безпосередньо до пе54 на з'єднувальному елементі 50 і одночасно редньої стінки опорної полиці 31 вкладиша 30. обидва донних ребра 21 не будуть охоплювати Опорне ребро 31 вкладиша ЗО має відкрите по знизу фіксуючі полиці 8А ділянок 8 стінки і не букраях скруглене заглиблення 32, що обмежує радуть встановлені між ними і дном кармана. Потім у зом з заглибленням 23 приймальний простір, в відкриту по краях виїмку на задній стороні фіксуюякому може бути розміщена гайка 41 нарізного чої деталі 20 позаду вставляють гвинт нарізного з'єднання 40 фіксуючої деталі 20 і вкладиша 30 і з'єднання 40, так що головка 44 розташована упозатягнута/ослаблена за допомогою інструмента, перек поздовжньої осі з'єднувального елемента. У не прилягаючи до бічних обмежувальних стінок проміжок, що залишився між задньою стороною заглиблення 23 або заглиблення 32. Вкладиш 30 фіксуючої де талі 20 і задньою стінкою 9, зверху приблизно посередині обладнаний аксіально вивставляють вкладиш 30, причому опорна накладка ступаючою за опорне ребро 31 опорною накладохоплює по периметру нарізний стрижень гвинта, кою 32, яка сформована переважно для входжена опорне ребро 35 запобігає провертанню головки ня з геометричним замиканням у заглиблення 23 і 44 у виїмці. Після цього зверху на вільну нарізну 9 79438 10 ділянку гвинта нагвинчують гайку 41 і затягують її жної ділянки 7. Після цього можна демонтувати відповідним інструментом. Прямокутна головка 44 з'єднувальний елемент 50 за рахунок того, що йо(Фіг.6) гвинта 43 розміщена при цьому без можлиго розташованою у кармані 2 головкою 51 виймавості провертання між фіксуючою деталлю 20 і ють збоку з отвору кармана 2 і повертають, доки вкладишем 30, а гвинт 41 може бути затягнутий, інший фіксуючий язичок 54 не можна буде витягвнаслідок чого фіксуюча деталь 20 і вкладиш 30 нути з піднутрення 6. міцно, але з можливістю роз'єднання з'єднуються Попередній опис містить для фахівця ряд відміж собою. Встановлений на монтажній ділянці 7 хилень, які повинні підпадати під охорону формули кармана 2 фіксатор 10 з'єднувального елемента винаходу. Фіксатор з'єднувального елемента, відфіксує тоді з'єднувальний елемент 50 в обох карповідно до винаходу, може застосовуватися також манах 1, 2, оскільки фіксуючий носик 54 з'єднувазі з'єднувальними елементами, що мають фіксуюльного елемента 50 охоплений зверху. Демонтаж чий язичок тільки з одного боку. Нарізне з'єднання відбувається у зворотній послідовності, і після відможе містити по іншому сформовану головку на гвинчування гвинта 40 спочатку з монтажної діляннарізному стрижні. Опорна накладка може мати ки 7 виймають вкладиш 30, а потім фіксуючу дезамість крізного отвору також опорні вилки, які таль 20 переміщують аксіально до задньої стінки входять у відповідно виконані прорізи або пази 9, доки її не можна буде також витягнути з монтафіксуючої де талі. Комп’ютерна в ерстка Т. Чепелев а Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
