Пристрій для встановлення фіксатора для металоостеосинтезу переломів шийки стегна

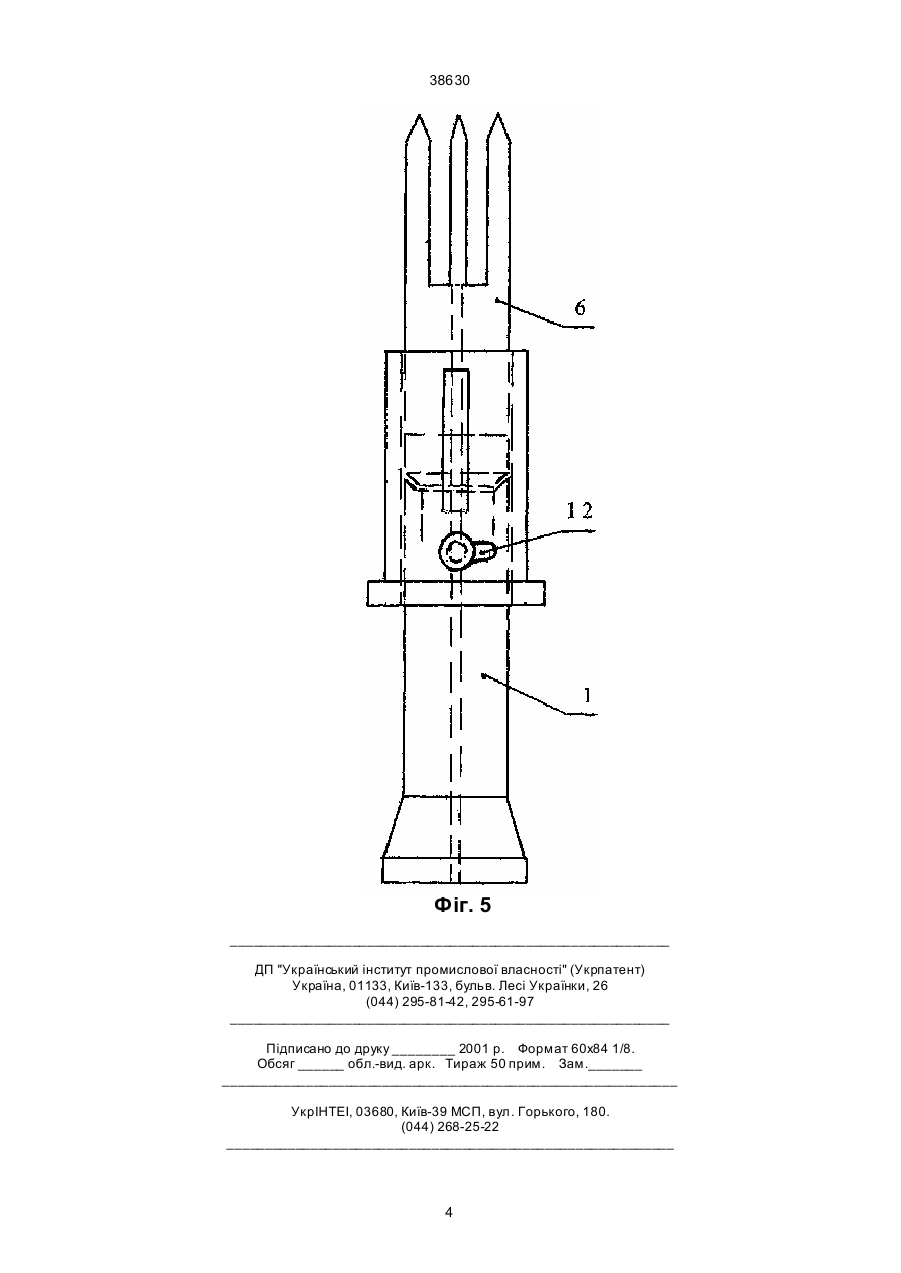

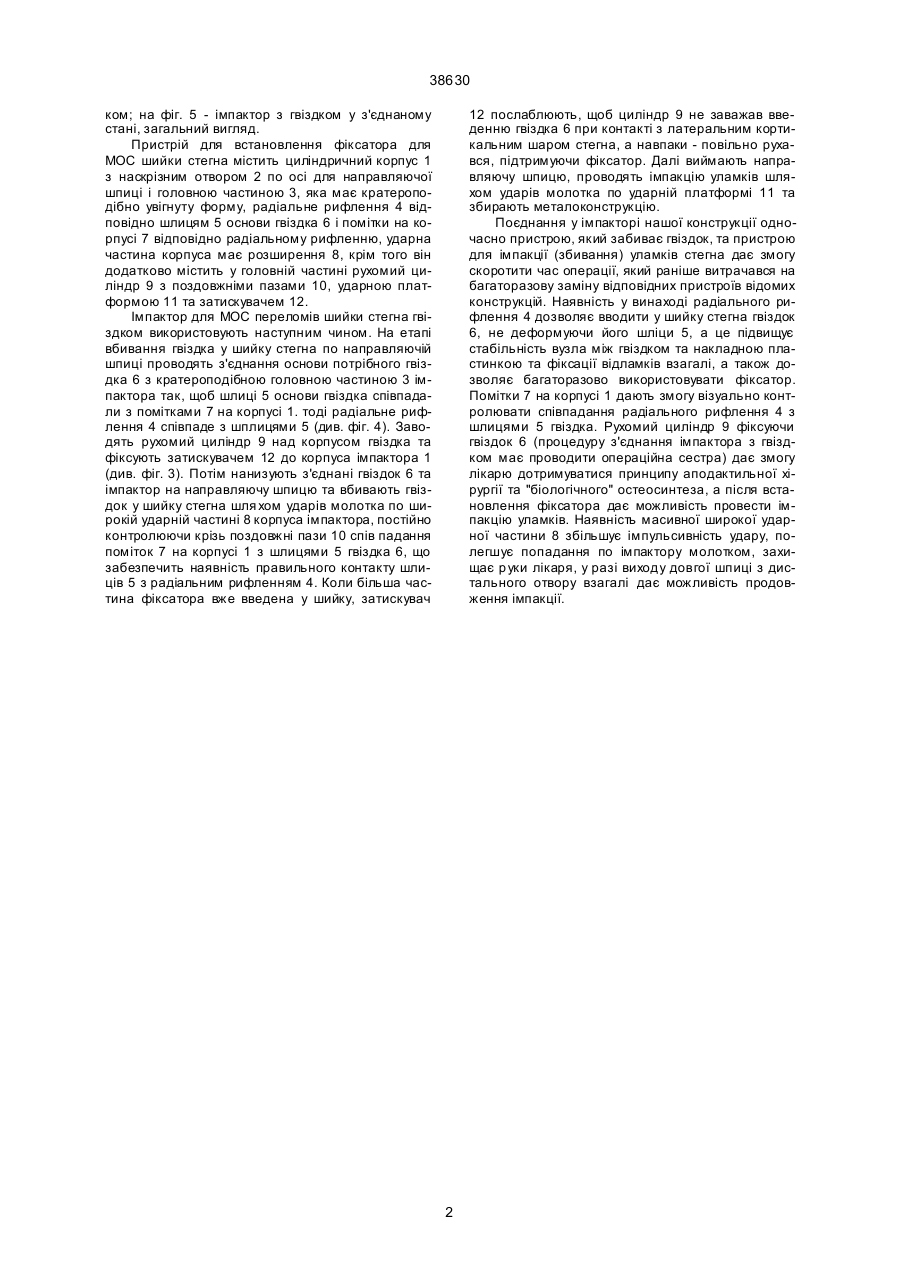

Пристрій для встановлення фіксатора для металоосинтеза шийки стегна, що складається з ци 38630 ком; на фіг. 5 - імпактор з гвіздком у з'єднаному стані, загальний вигляд. Пристрій для встановлення фіксатора для МОС шийки стегна містить циліндричний корпус 1 з наскрізним отвором 2 по осі для направляючої шпиці і головною частиною 3, яка має кратероподібно увігнуту форму, радіальне рифлення 4 відповідно шлицям 5 основи гвіздка 6 і помітки на корпусі 7 відповідно радіальному рифленню, ударна частина корпуса має розширення 8, крім того він додатково містить у головній частині рухомий циліндр 9 з поздовжніми пазами 10, ударною платформою 11 та затискувачем 12. Імпактор для МОС переломів шийки стегна гвіздком використовують наступним чином. На етапі вбивання гвіздка у шийку стегна по направляючій шпиці проводять з'єднання основи потрібного гвіздка 6 з кратероподібною головною частиною 3 імпактора так, щоб шлиці 5 основи гвіздка співпадали з помітками 7 на корпусі 1. тоді радіальне рифлення 4 співпаде з шплицями 5 (див. фіг. 4). Заводять рухомий циліндр 9 над корпусом гвіздка та фіксують затискувачем 12 до корпуса імпактора 1 (див. фіг. 3). Потім нанизують з'єднані гвіздок 6 та імпактор на направляючу шпицю та вбивають гвіздок у шийку стегна шля хом ударів молотка по широкій ударній частині 8 корпуса імпактора, постійно контролюючи крізь поздовжні пази 10 спів падання поміток 7 на корпусі 1 з шлицями 5 гвіздка 6, що забезпечить наявність правильного контакту шлиців 5 з радіальним рифленням 4. Коли більша частина фіксатора вже введена у шийку, затискувач 12 послаблюють, щоб циліндр 9 не заважав введенню гвіздка 6 при контакті з латеральним кортикальним шаром стегна, а навпаки - повільно рухався, підтримуючи фіксатор. Далі виймають направляючу шпицю, проводять імпакцію уламків шляхом ударів молотка по ударній платформі 11 та збирають металоконструкцію. Поєднання у імпакторі нашої конструкції одночасно пристрою, який забиває гвіздок, та пристрою для імпакції (збивання) уламків стегна дає змогу скоротити час операції, який раніше витрачався на багаторазову заміну відповідних пристроїв відомих конструкцій. Наявність у винаході радіального рифлення 4 дозволяє вводити у шийку стегна гвіздок 6, не деформуючи його шліци 5, а це підвищує стабільність вузла між гвіздком та накладною пластинкою та фіксації відламків взагалі, а також дозволяє багаторазово використовувати фіксатор. Помітки 7 на корпусі 1 дають змогу візуально контролювати співпадання радіального рифлення 4 з шлицями 5 гвіздка. Рухомий циліндр 9 фіксуючи гвіздок 6 (процедуру з'єднання імпактора з гвіздком має проводити операційна сестра) дає змогу лікарю дотримуватися принципу аподактильної хірургії та "біологічного" остеосинтеза, а після встановлення фіксатора дає можливість провести імпакцію уламків. Наявність масивної широкої ударної частини 8 збільшує імпульсивність удару, полегшує попадання по імпактору молотком, захищає р уки лікаря, у разі виходу довгої шпиці з дистального отвору взагалі дає можливість продовження імпакції. 2 38630 Фіг. 1 Фіг. 3 Фіг. 4 Фіг. 2 3 38630 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
