Пристрій локалізації і гасіння полум’я

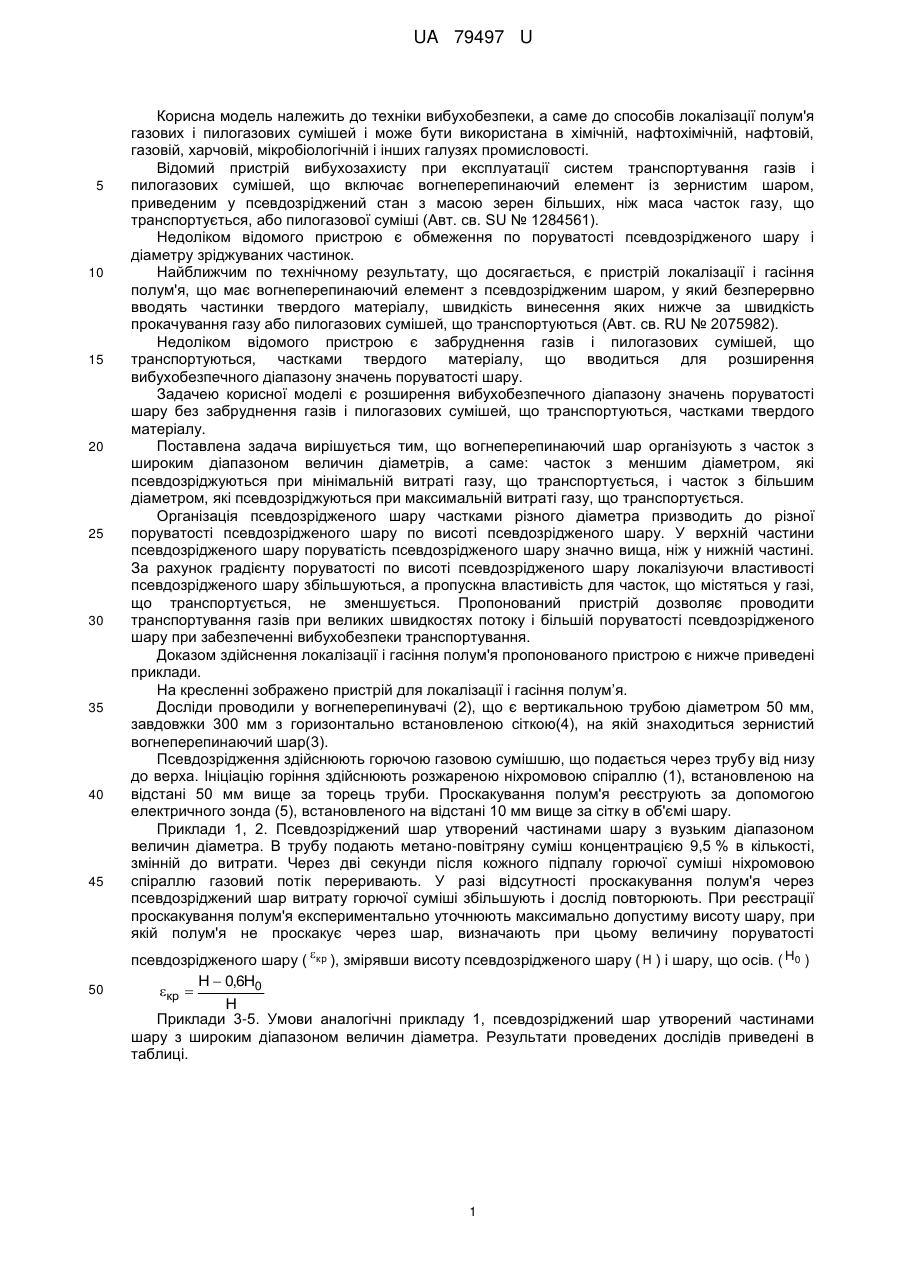

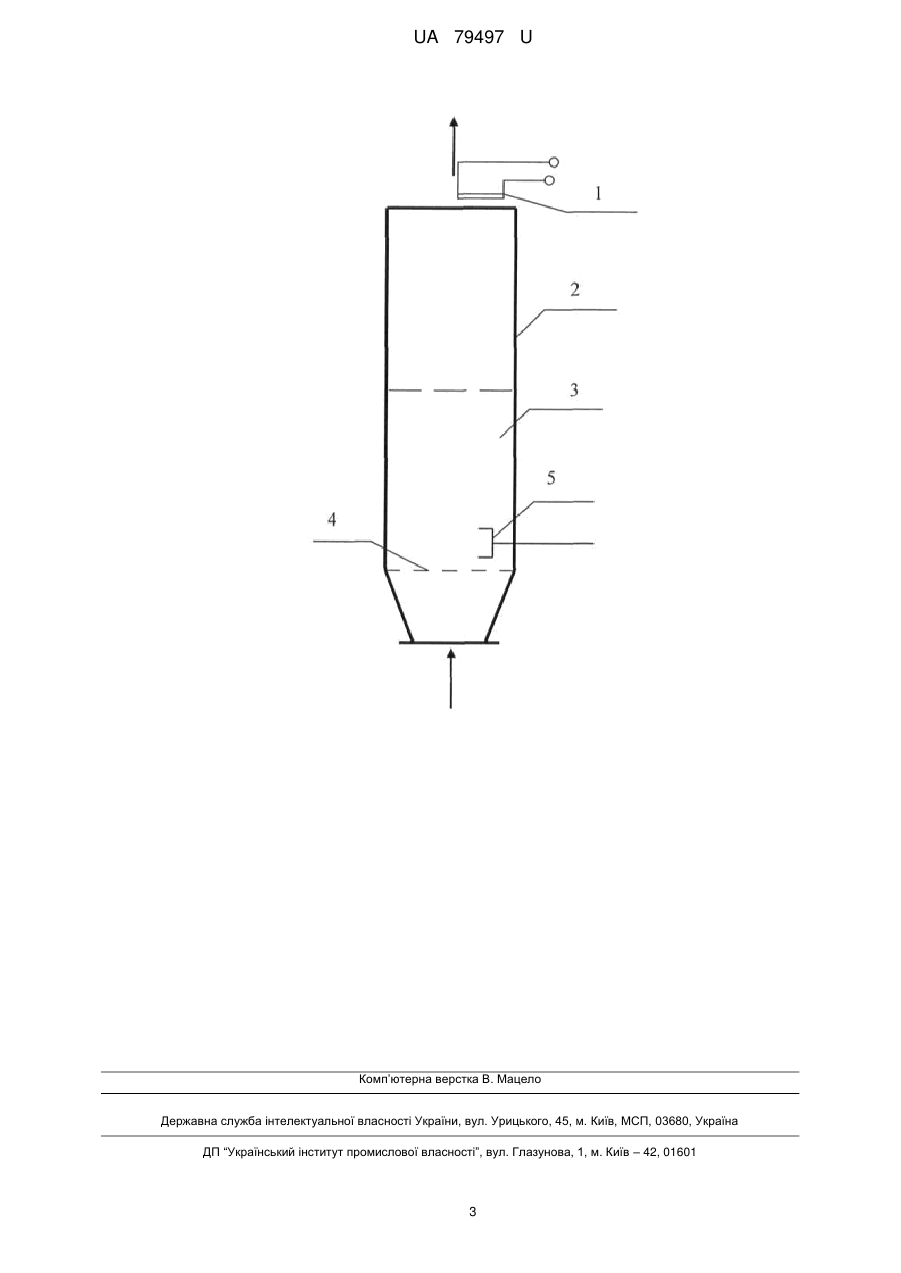

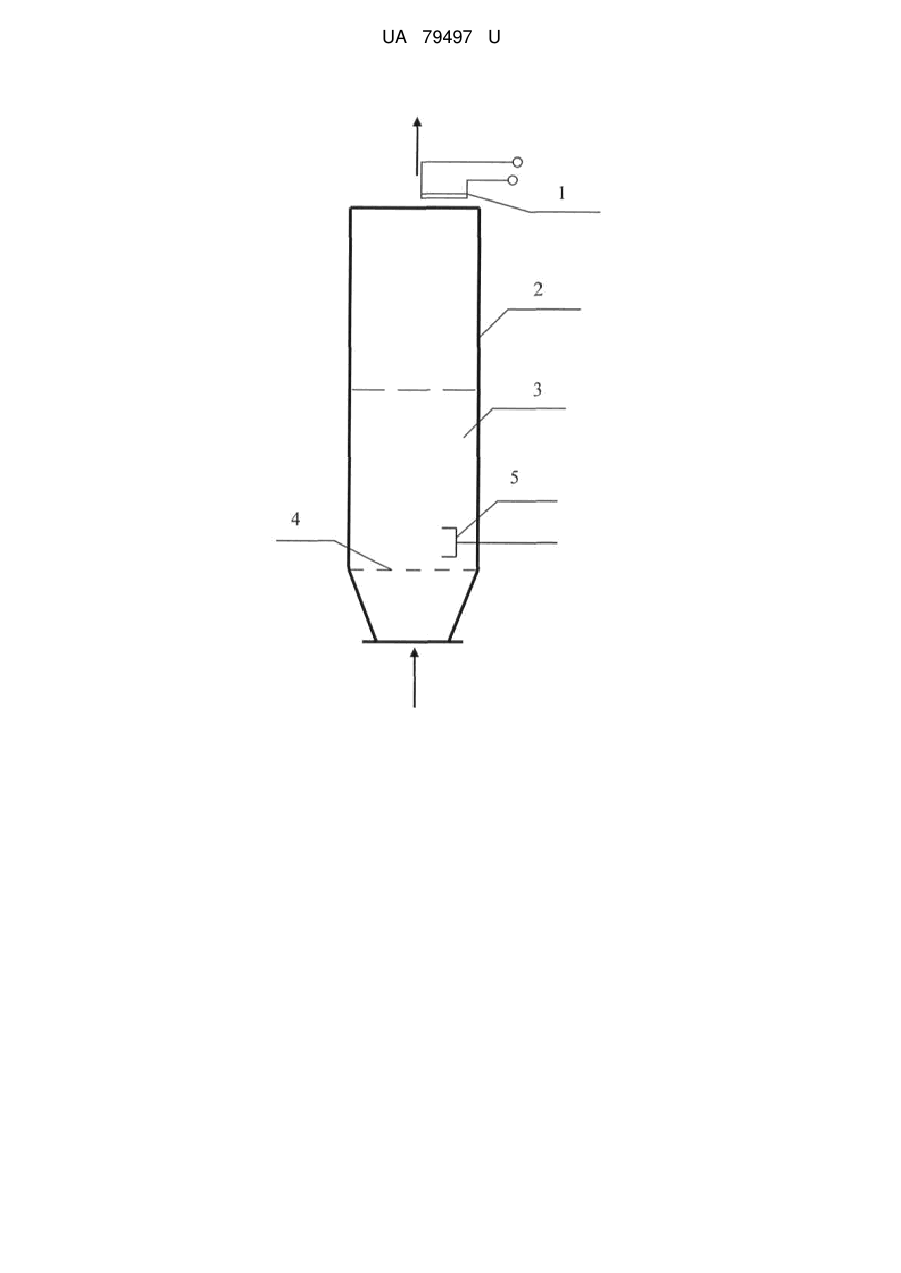

Реферат: Пристрій локалізації і гасіння полум'я містить вогнеперепинаючий елемент з псевдозрідженим шаром. При цьому псевдозріджений шар утворюють з часток з широким діапазоном величин діаметрів, а саме часток з меншим діаметром, які псевдозріджуються при мінімальній витраті газу, та часток з більшим діаметром, які псевдозріджуються при максимальній витраті газу. UA 79497 U (54) ПРИСТРІЙ ЛОКАЛІЗАЦІЇ І ГАСІННЯ ПОЛУМ'Я UA 79497 U UA 79497 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до техніки вибухобезпеки, а саме до способів локалізації полум'я газових і пилогазових сумішей і може бути використана в хімічній, нафтохімічній, нафтовій, газовій, харчовій, мікробіологічній і інших галузях промисловості. Відомий пристрій вибухозахисту при експлуатації систем транспортування газів і пилогазових сумішей, що включає вогнеперепинаючий елемент із зернистим шаром, приведеним у псевдозріджений стан з масою зерен більших, ніж маса часток газу, що транспортується, або пилогазової суміші (Авт. св. SU № 1284561). Недоліком відомого пристрою є обмеження по поруватості псевдозрідженого шару і діаметру зріджуваних частинок. Найближчим по технічному результату, що досягається, є пристрій локалізації і гасіння полум'я, що має вогнеперепинаючий елемент з псевдозрідженим шаром, у який безперервно вводять частинки твердого матеріалу, швидкість винесення яких нижче за швидкість прокачування газу або пилогазових сумішей, що транспортуються (Авт. св. RU № 2075982). Недоліком відомого пристрою є забруднення газів і пилогазових сумішей, що транспортуються, частками твердого матеріалу, що вводиться для розширення вибухобезпечного діапазону значень поруватості шару. Задачею корисної моделі є розширення вибухобезпечного діапазону значень поруватості шару без забруднення газів і пилогазових сумішей, що транспортуються, частками твердого матеріалу. Поставлена задача вирішується тим, що вогнеперепинаючий шар організують з часток з широким діапазоном величин діаметрів, а саме: часток з меншим діаметром, які псевдозріджуються при мінімальній витраті газу, що транспортується, і часток з більшим діаметром, які псевдозріджуються при максимальній витраті газу, що транспортується. Організація псевдозрідженого шару частками різного діаметра призводить до різної поруватості псевдозрідженого шару по висоті псевдозрідженого шару. У верхній частини псевдозрідженого шару поруватість псевдозрідженого шару значно вища, ніж у нижній частині. За рахунок градієнту поруватості по висоті псевдозрідженого шару локалізуючи властивості псевдозрідженого шару збільшуються, а пропускна властивість для часток, що містяться у газі, що транспортується, не зменшується. Пропонований пристрій дозволяє проводити транспортування газів при великих швидкостях потоку і більшій поруватості псевдозрідженого шару при забезпеченні вибухобезпеки транспортування. Доказом здійснення локалізації і гасіння полум'я пропонованого пристрою є нижче приведені приклади. На кресленні зображено пристрій для локалізації і гасіння полум’я. Досліди проводили у вогнеперепинувачі (2), що є вертикальною трубою діаметром 50 мм, завдовжки 300 мм з горизонтально встановленою сіткою(4), на якій знаходиться зернистий вогнеперепинаючий шар(3). Псевдозрідження здійснюють горючою газовою сумішшю, що подається через трубу від низу до верха. Ініціацію горіння здійснюють розжареною ніхромовою спіраллю (1), встановленою на відстані 50 мм вище за торець труби. Проскакування полум'я реєструють за допомогою електричного зонда (5), встановленого на відстані 10 мм вище за сітку в об'ємі шару. Приклади 1, 2. Псевдозріджений шар утворений частинами шару з вузьким діапазоном величин діаметра. В трубу подають метано-повітряну суміш концентрацією 9,5 % в кількості, змінній до витрати. Через дві секунди після кожного підпалу горючої суміші ніхромовою спіраллю газовий потік переривають. У разі відсутності проскакування полум'я через псевдозріджений шар витрату горючої суміші збільшують і дослід повторюють. При реєстрації проскакування полум'я експериментально уточнюють максимально допустиму висоту шару, при якій полум'я не проскакує через шар, визначають при цьому величину поруватості псевдозрідженого шару ( кр ), змірявши висоту псевдозрідженого шару ( Н ) і шару, що осів. ( Н0 ) Н  0,6Н0 кр  Н Приклади 3-5. Умови аналогічні прикладу 1, псевдозріджений шар утворений частинами шару з широким діапазоном величин діаметра. Результати проведених дослідів приведені в таблиці. 1 UA 79497 U Таблиця Критична поруватість псевдозрідженого шару, при якій ще забезпечується гасіння полум'я Діаметр часток № вогнеперепинаючого шару (dш), мм 1 0,5-1,0 2 1,0-1,5 3 0,5-1,5 4 0,5-2,0 5 0,5-2,5 6 0,5-3,0 5 Критична Співвідношення більшого і меншого діаметрів часток псевдозрідженого шару поруватість ( кр ) 2 0,63 1,5 0,58 3 0,71 4 0,78 5 0,80 6 0,85 У результаті використання запропонованого пристрою локалізації і гасіння полум'я збільшується вибухобезпечний діапазон значень поруватості шару без забруднення газів і пилогазових сумішей, що транспортуються. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Пристрій локалізації і гасіння полум'я, що містить вогнеперепинаючий елемент з псевдозрідженим шаром, який відрізняється тим, що псевдозріджений шар утворюють з часток з широким діапазоном величин діаметрів, а саме часток з меншим діаметром, які псевдозріджуються при мінімальній витраті газу, що транспортується, і часток з більшим діаметром, які псевдозріджуються при максимальній витраті газу, що транспортується. 2 UA 79497 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
