Пристрій для сухого гасіння коксу

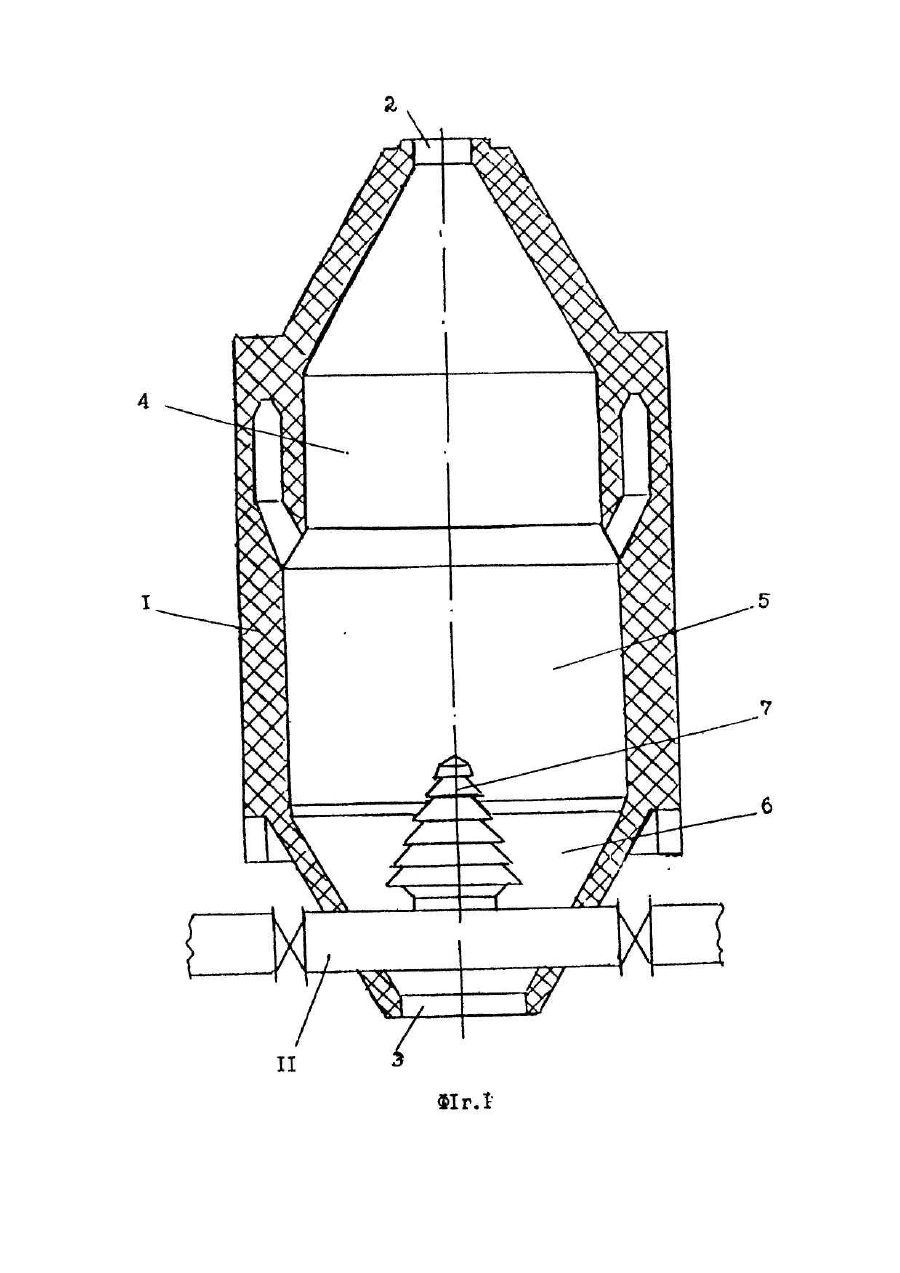

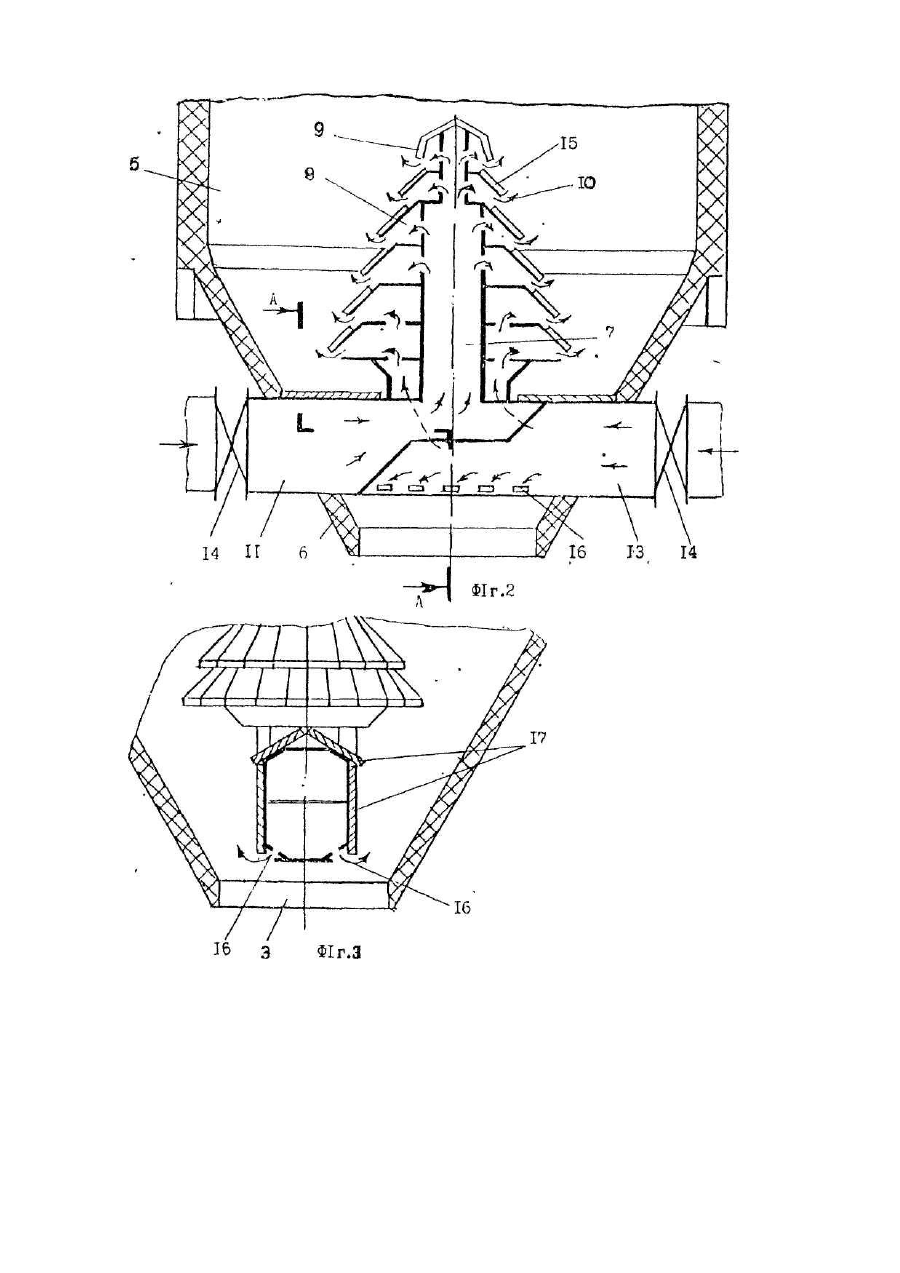

Винахід відноситься до коксохімічної промисловості, зокрема до пристроїв для сухого гасіння коксу. Відомий пристрій для сухого гасіння коксу, який включає вертикальний корпус (з завантажувальним та розвантажувальними отворами), розташовану у корпусі форкамеру та камеру гасіння. В камері розташований дуттєвий розподільник газу, а у нижній частині корпусу виконані канали для підводу охолоджуючого газу [Авт. св. СРСР №970874, кл. С 10 В 39/02]. Недолік зазначеного пристрою полягає у тому, що він не має засобів для подачі охолоджуючого газу у зону, розташовану над зоною розвантажувального отвору. Це знижує ефективність охолодження коксу, оскільки створюється можливість проходу недогашеного коксу через розвантажувальний отвір. Відома також установка сухого гасіння коксу, яка містить вертикальний корпус з завантажувальним та розвантажувальним отворами, форкамерою та камерою гасіння. В камері гасіння розташований дуттєвий газорозподільник, включаючий багатоярусну розтрубну частину та подаючі охолоджуючий газ трубопроводи [Авт. св. СРСР №1542027, кл. С 01 В 39/02]. Недолік даної установки також полягає у тому, що в ній відсутні засоби для подачі охолоджуючого газу до зони, розташованої над розвантажувальним отвором. Відсутність вказаних засобів призводить до проскоків через розвантажувальний отвір недогашеного коксу та потрапляння його на стрічку транспортера. Це знижує ефективність процесу гасіння коксу та призводить до пошкоджень стрічки транспортера, що створює аварійну ситуацію. В основу винаходу покладено завдання створити такий пристрій для сухого гасіння коксу, у якому нове виконання дуттевого газорозподільника дозволить забезпечити подачу охолоджуючого газу до зони, розташованої над розвантажувальним отвором та за рахунок цього підвищити ефективність сухого гасіння коксу. Поставлене завдання вирішується у пристрої для сухого гасіння коксу, який містить вертикальний корпус з завантажувальним та розвантажувальним отворами, форкамерою та камерою гасіння з дуттєвим газорозподільником, включаючим багатоярусну частину та подаючим охолоджуючий газ трубопроводи, тим що на бокових поверхнях подаючих трубопроводів над зоною розвантажувального отвору виконані отвори для виходу охолоджуючого газу у камеру гасіння коксу. При цьому виконання отворів на подаючих охолоджуючий газ трубопроводах та їх розташування над зоною розвантажувального отвору камери забезпечує остаточне догашування коксу, дозволяючи при цьому включити у процес охолодження коксу увесь об'єм камери, розташований над зоною розвантажувального отвору. На фіг.1 зображений загальний вид пристрою; на фіг.2 - дуттєвий газорозподільник, розріз; на фіг.3 переріз А-А на фіг.2. Пристрій для сухого гасіння коксу містить вертикальний корпус 1 з завантажувальним 2 та розвантажувальним 3 отворами, форкамерою 4 та камерою гасіння коксу 5. У нижній частині 6 камери гасіння розташований дуттєвий газорозподільник 7, який включає багатоярусну розтрубну частину 8 з обтікателем 9 та кільцевими щілинами 10, для виходу газу та подаючі охолоджуючий газ трубопроводи 11. При цьому одна труба 12 призначена для подачі охолоджуючого газу до верхніх ярусів, розтрубної частини 8, а друга 13 - до нижніх. На трубах 12 та 13 встановлені регулюючі клапани 14, які забезпечують підвод заданої кількості газу по периметру камери гасіння 5. Кожен ярус розтрубної частини 8 має захисне абразивостійке покриття Із зйомних плит 15, труби 12 та 13 виконані у вигляді коробчатої балки, обпертої на стінки нижньої частини 6 камери гасіння 5, яка передає на них навантаження маси коксу та розподіляє потік коксу на дві частини. У бокових поверхнях труб 12 та 13 над зоною розвантажувального отвору 3 розташовані отвори 16 для виходу газу. Верхні та бокові поверхні труб 12 та 13 мають захисне покриття із зйомних плит 18. Пристрій працює таким чином. Розпечений кокс через завантажувальний отвір 2 надходить до форкамери, де відбувається його стабілізація. У міру сходу кокс поступово спускається донизу та попадає до камери гасіння. Оходжуючий газ надходить через труби 12 і 13, споряджені регулюючими клапанами 14, у багатоярусну розтрубну частину 8 газорозподільника, та виходячи через щілини 10, потрапляє у масу спускаючого коксу, рухаючись протитоком. У нижній частині 6 камери гасіння 5 маса коксу розподіляється трубами 12 і 13 на два потоки, у котрі потрапляє охолоджуючий газ, який виходить із отворів 16 над зоною розвантажувального отвору. У цій зоні кокс проходить більш тонким шаром, що підвищує йогогазопроникливість, Інтенсифікує теплообмін та відбувається його остаточне догашення. Охолоджений кокс вивантажують через розвантажувальний отвір 3, після чого він потрапляє на стрічку транспортера (не показана).
