Картридж побутового настільного фільтра води

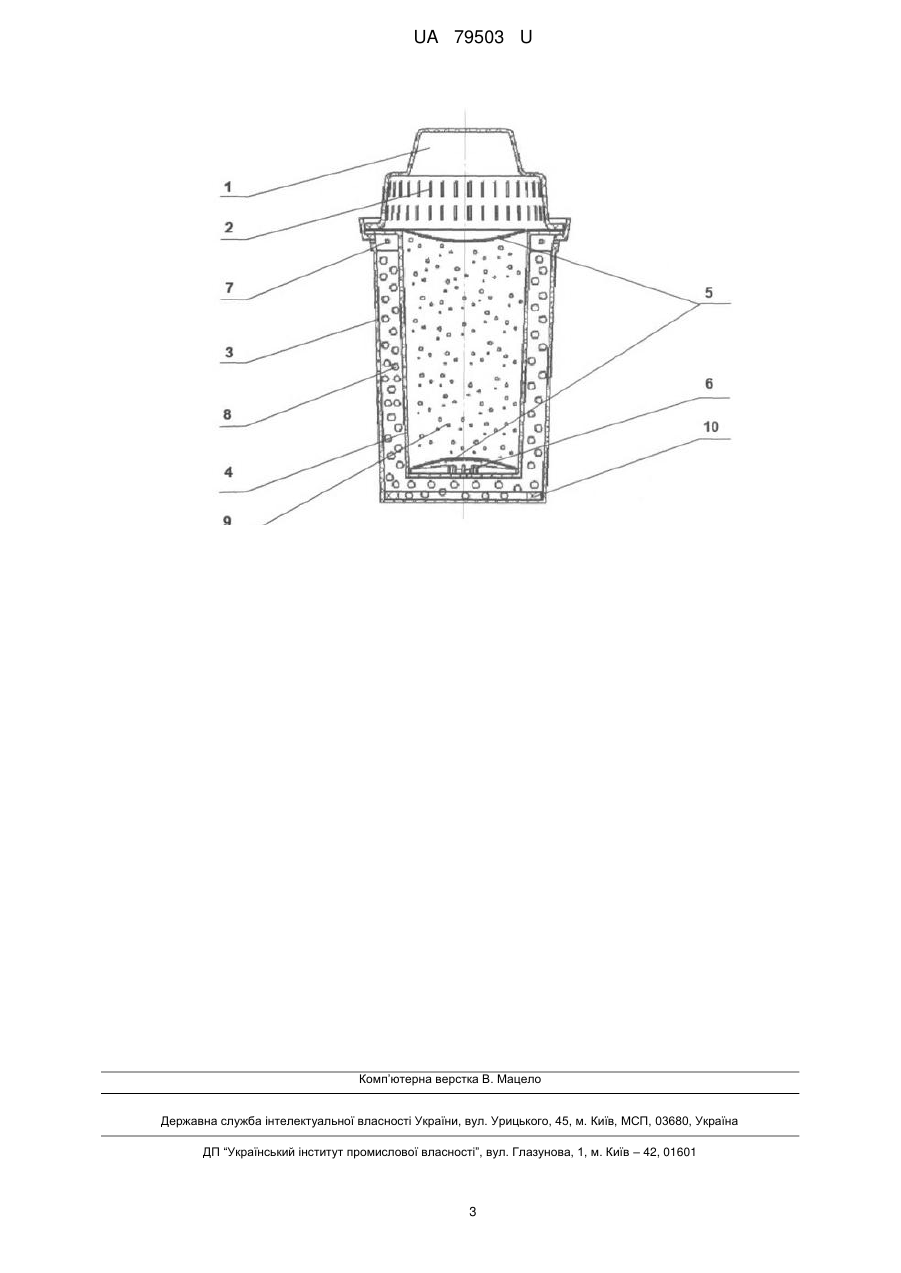

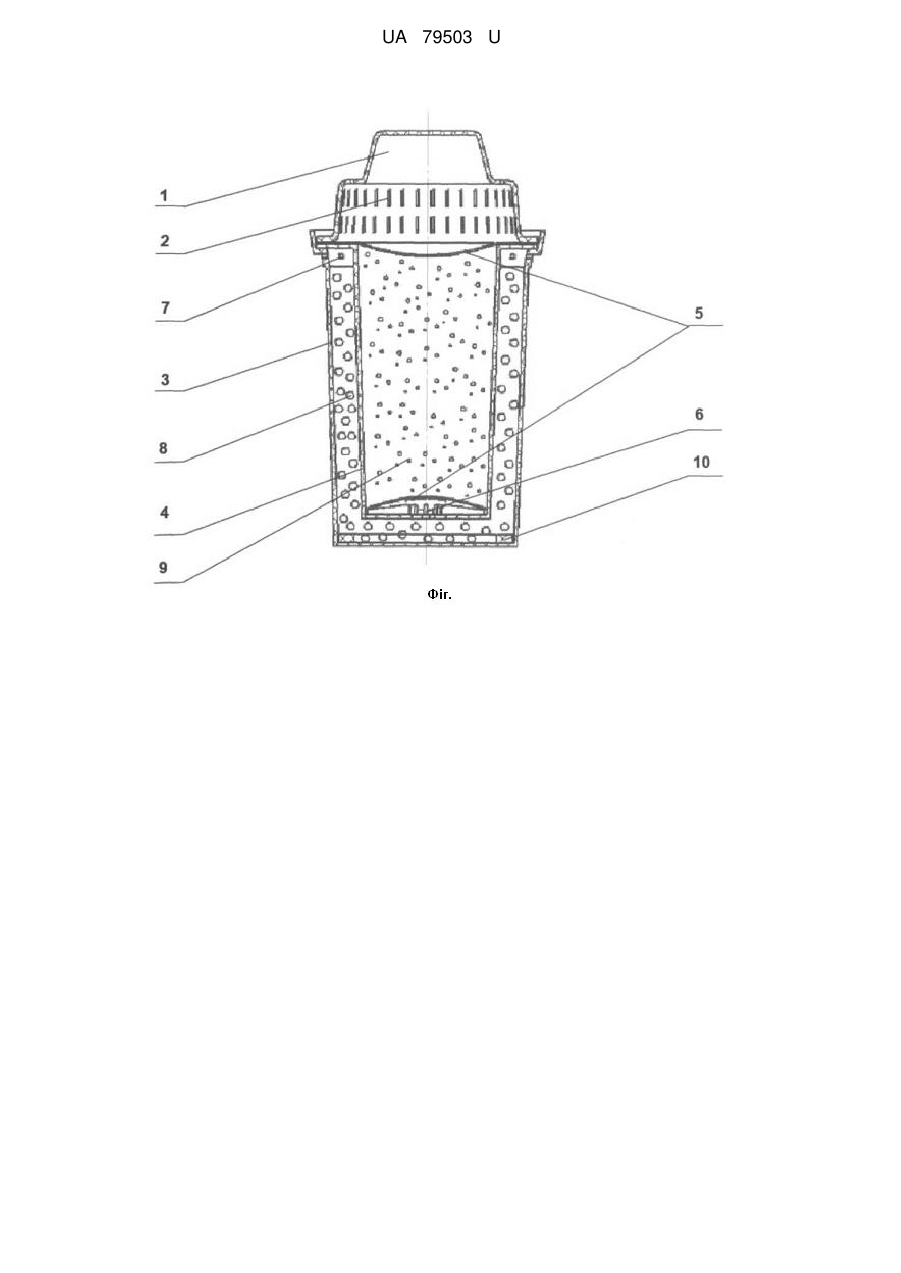

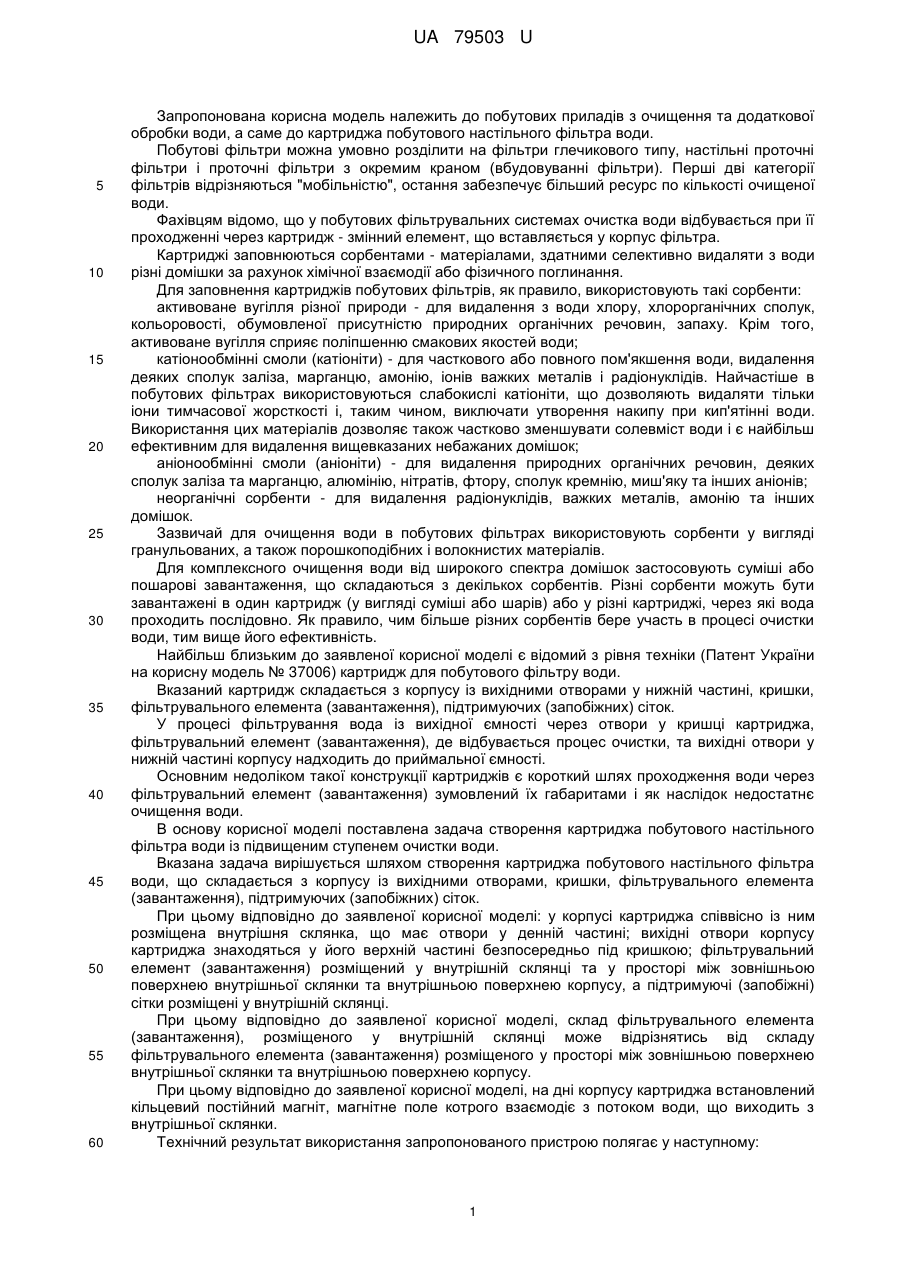

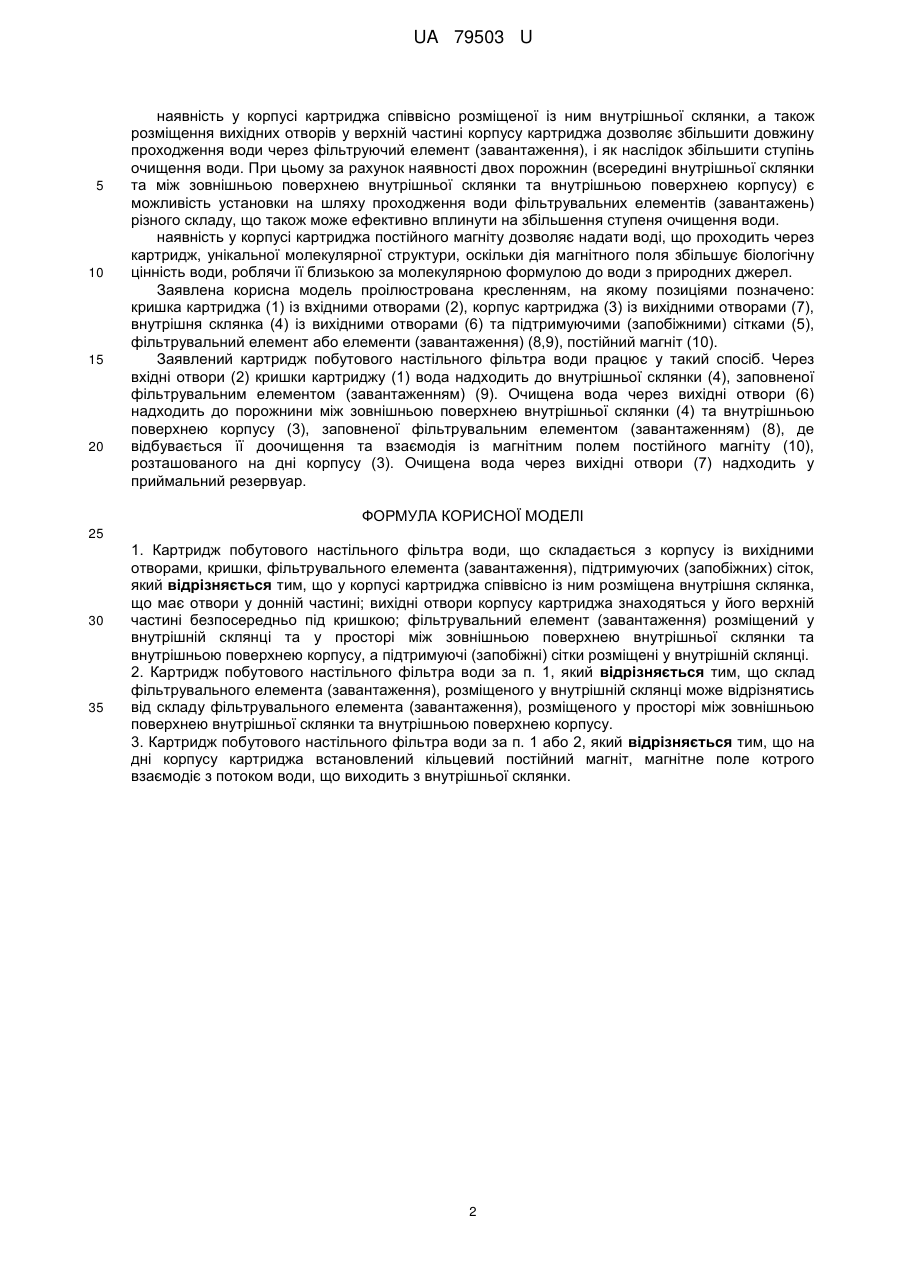

Реферат: UA 79503 U UA 79503 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель належить до побутових приладів з очищення та додаткової обробки води, а саме до картриджа побутового настільного фільтра води. Побутові фільтри можна умовно розділити на фільтри глечикового типу, настільні проточні фільтри і проточні фільтри з окремим краном (вбудовуванні фільтри). Перші дві категорії фільтрів відрізняються "мобільністю", остання забезпечує більший ресурс по кількості очищеної води. Фахівцям відомо, що у побутових фільтрувальних системах очистка води відбувається при її проходженні через картридж - змінний елемент, що вставляється у корпус фільтра. Картриджі заповнюються сорбентами - матеріалами, здатними селективно видаляти з води різні домішки за рахунок хімічної взаємодії або фізичного поглинання. Для заповнення картриджів побутових фільтрів, як правило, використовують такі сорбенти: активоване вугілля різної природи - для видалення з води хлору, хлорорганічних сполук, кольоровості, обумовленої присутністю природних органічних речовин, запаху. Крім того, активоване вугілля сприяє поліпшенню смакових якостей води; катіонообмінні смоли (катіоніти) - для часткового або повного пом'якшення води, видалення деяких сполук заліза, марганцю, амонію, іонів важких металів і радіонуклідів. Найчастіше в побутових фільтрах використовуються слабокислі катіоніти, що дозволяють видаляти тільки іони тимчасової жорсткості і, таким чином, виключати утворення накипу при кип'ятінні води. Використання цих матеріалів дозволяє також частково зменшувати солевміст води і є найбільш ефективним для видалення вищевказаних небажаних домішок; аніонообмінні смоли (аніоніти) - для видалення природних органічних речовин, деяких сполук заліза та марганцю, алюмінію, нітратів, фтору, сполук кремнію, миш'яку та інших аніонів; неорганічні сорбенти - для видалення радіонуклідів, важких металів, амонію та інших домішок. Зазвичай для очищення води в побутових фільтрах використовують сорбенти у вигляді гранульованих, а також порошкоподібних і волокнистих матеріалів. Для комплексного очищення води від широкого спектра домішок застосовують суміші або пошарові завантаження, що складаються з декількох сорбентів. Різні сорбенти можуть бути завантажені в один картридж (у вигляді суміші або шарів) або у різні картриджі, через які вода проходить послідовно. Як правило, чим більше різних сорбентів бере участь в процесі очистки води, тим вище його ефективність. Найбільш близьким до заявленої корисної моделі є відомий з рівня техніки (Патент України на корисну модель № 37006) картридж для побутового фільтру води. Вказаний картридж складається з корпусу із вихідними отворами у нижній частині, кришки, фільтрувального елемента (завантаження), підтримуючих (запобіжних) сіток. У процесі фільтрування вода із вихідної ємності через отвори у кришці картриджа, фільтрувальний елемент (завантаження), де відбувається процес очистки, та вихідні отвори у нижній частині корпусу надходить до приймальної ємності. Основним недоліком такої конструкції картриджів є короткий шлях проходження води через фільтрувальний елемент (завантаження) зумовлений їх габаритами і як наслідок недостатнє очищення води. В основу корисної моделі поставлена задача створення картриджа побутового настільного фільтра води із підвищеним ступенем очистки води. Вказана задача вирішується шляхом створення картриджа побутового настільного фільтра води, що складається з корпусу із вихідними отворами, кришки, фільтрувального елемента (завантаження), підтримуючих (запобіжних) сіток. При цьому відповідно до заявленої корисної моделі: у корпусі картриджа співвісно із ним розміщена внутрішня склянка, що має отвори у денній частині; вихідні отвори корпусу картриджа знаходяться у його верхній частині безпосередньо під кришкою; фільтрувальний елемент (завантаження) розміщений у внутрішній склянці та у просторі між зовнішньою поверхнею внутрішньої склянки та внутрішньою поверхнею корпусу, а підтримуючі (запобіжні) сітки розміщені у внутрішній склянці. При цьому відповідно до заявленої корисної моделі, склад фільтрувального елемента (завантаження), розміщеного у внутрішній склянці може відрізнятись від складу фільтрувального елемента (завантаження) розміщеного у просторі між зовнішньою поверхнею внутрішньої склянки та внутрішньою поверхнею корпусу. При цьому відповідно до заявленої корисної моделі, на дні корпусу картриджа встановлений кільцевий постійний магніт, магнітне поле котрого взаємодіє з потоком води, що виходить з внутрішньої склянки. Технічний результат використання запропонованого пристрою полягає у наступному: 1 UA 79503 U 5 10 15 20 наявність у корпусі картриджа співвісно розміщеної із ним внутрішньої склянки, а також розміщення вихідних отворів у верхній частині корпусу картриджа дозволяє збільшити довжину проходження води через фільтруючий елемент (завантаження), і як наслідок збільшити ступінь очищення води. При цьому за рахунок наявності двох порожнин (всередині внутрішньої склянки та між зовнішньою поверхнею внутрішньої склянки та внутрішньою поверхнею корпусу) є можливість установки на шляху проходження води фільтрувальних елементів (завантажень) різного складу, що також може ефективно вплинути на збільшення ступеня очищення води. наявність у корпусі картриджа постійного магніту дозволяє надати воді, що проходить через картридж, унікальної молекулярної структури, оскільки дія магнітного поля збільшує біологічну цінність води, роблячи її близькою за молекулярною формулою до води з природних джерел. Заявлена корисна модель проілюстрована кресленням, на якому позиціями позначено: кришка картриджа (1) із вхідними отворами (2), корпус картриджа (3) із вихідними отворами (7), внутрішня склянка (4) із вихідними отворами (6) та підтримуючими (запобіжними) сітками (5), фільтрувальний елемент або елементи (завантаження) (8,9), постійний магніт (10). Заявлений картридж побутового настільного фільтра води працює у такий спосіб. Через вхідні отвори (2) кришки картриджу (1) вода надходить до внутрішньої склянки (4), заповненої фільтрувальним елементом (завантаженням) (9). Очищена вода через вихідні отвори (6) надходить до порожнини між зовнішньою поверхнею внутрішньої склянки (4) та внутрішньою поверхнею корпусу (3), заповненої фільтрувальним елементом (завантаженням) (8), де відбувається її доочищення та взаємодія із магнітним полем постійного магніту (10), розташованого на дні корпусу (3). Очищена вода через вихідні отвори (7) надходить у приймальний резервуар. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Картридж побутового настільного фільтра води, що складається з корпусу із вихідними отворами, кришки, фільтрувального елемента (завантаження), підтримуючих (запобіжних) сіток, який відрізняється тим, що у корпусі картриджа співвісно із ним розміщена внутрішня склянка, що має отвори у донній частині; вихідні отвори корпусу картриджа знаходяться у його верхній частині безпосередньо під кришкою; фільтрувальний елемент (завантаження) розміщений у внутрішній склянці та у просторі між зовнішньою поверхнею внутрішньої склянки та внутрішньою поверхнею корпусу, а підтримуючі (запобіжні) сітки розміщені у внутрішній склянці. 2. Картридж побутового настільного фільтра води за п. 1, який відрізняється тим, що склад фільтрувального елемента (завантаження), розміщеного у внутрішній склянці може відрізнятись від складу фільтрувального елемента (завантаження), розміщеного у просторі між зовнішньою поверхнею внутрішньої склянки та внутрішньою поверхнею корпусу. 3. Картридж побутового настільного фільтра води за п. 1 або 2, який відрізняється тим, що на дні корпусу картриджа встановлений кільцевий постійний магніт, магнітне поле котрого взаємодіє з потоком води, що виходить з внутрішньої склянки. 2 UA 79503 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
