Замкове з’єднання сталевого шпунта

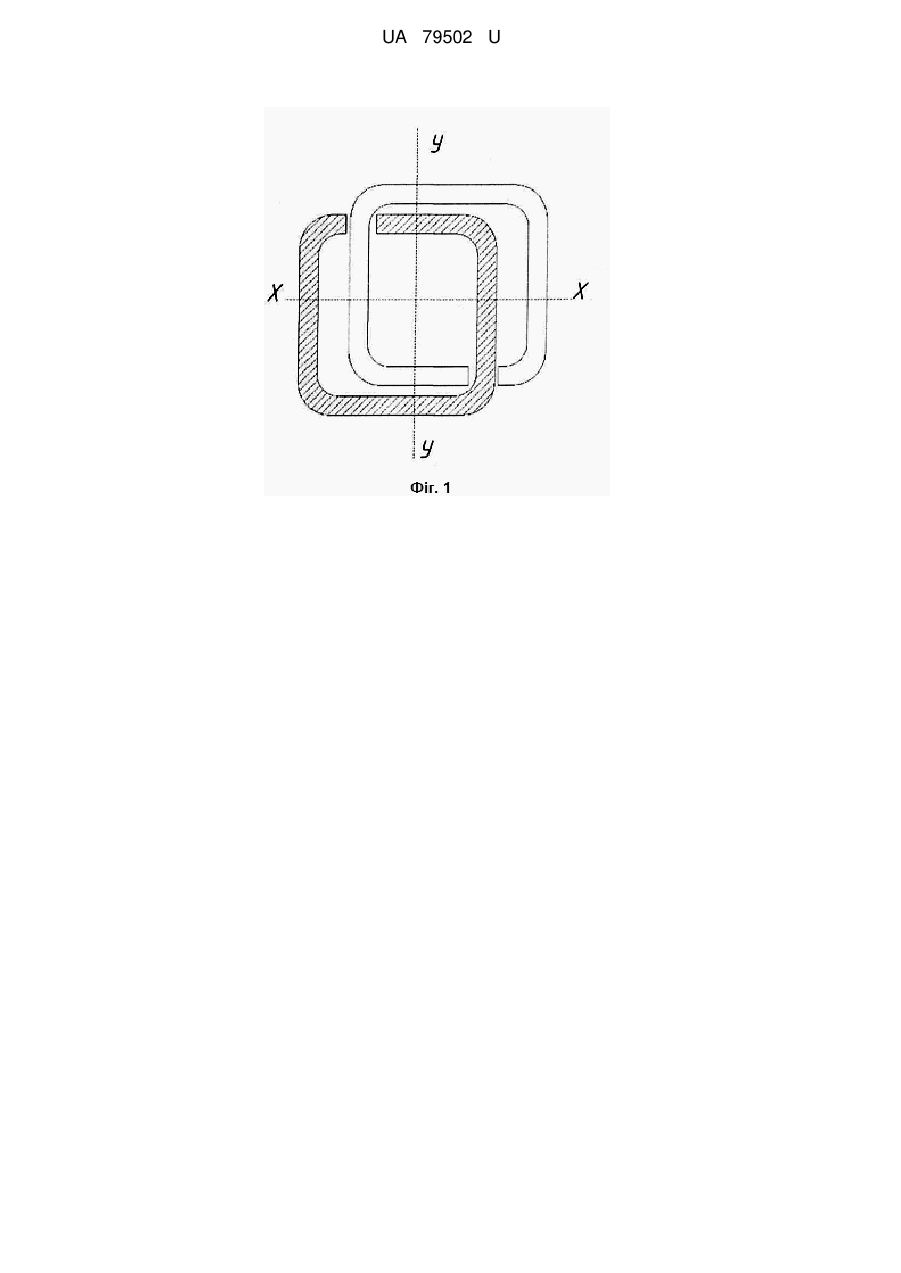

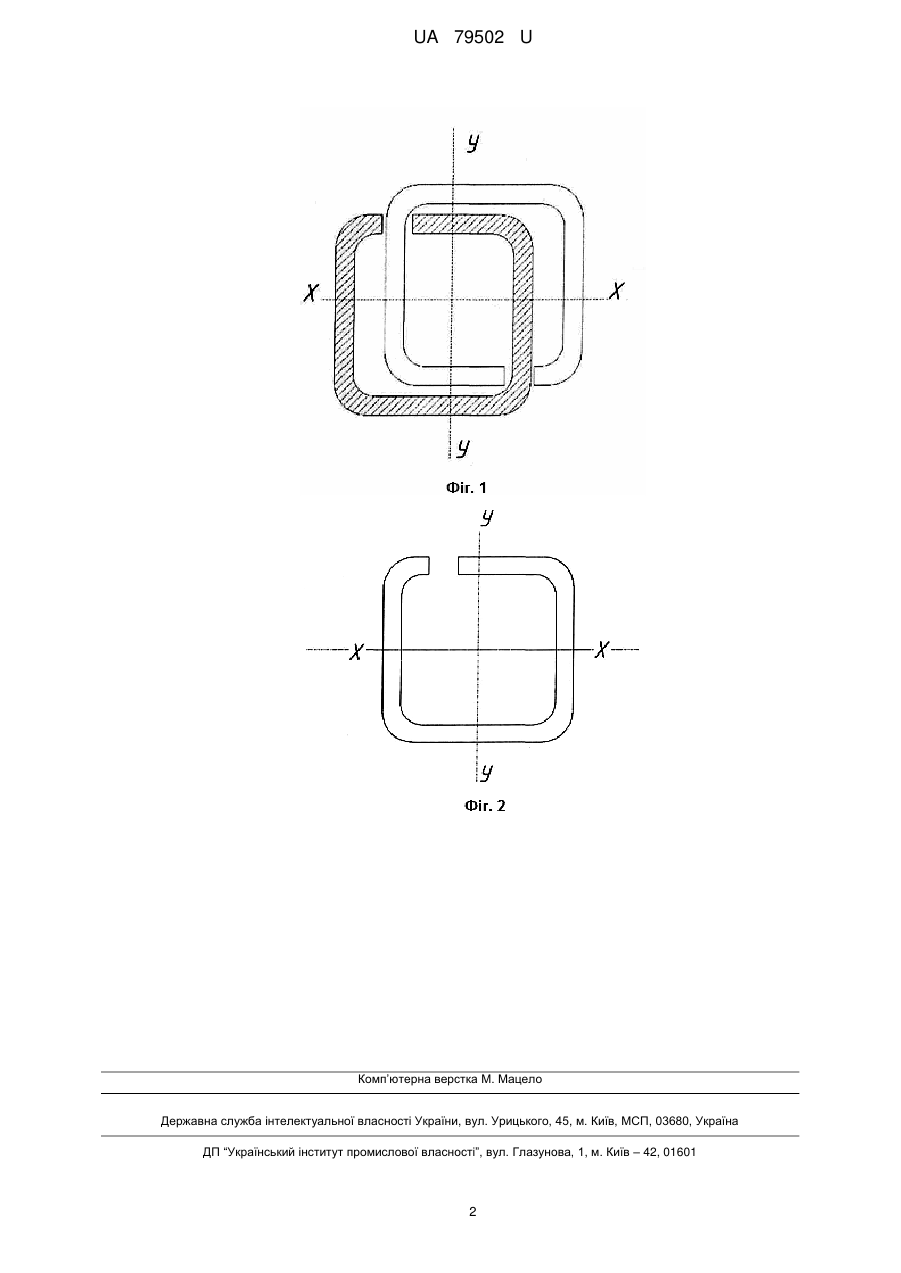

Реферат: Замкове з'єднання сталевого шпунта, виконане у вигляді двох однакових профілів постійної товщини. Профілі виконані замкненими, мають квадратний або прямокутний переріз з прорізами на одній зі сторін для забезпечення входження одного профілю в інший та взаємного повороту з'єднаних шпунтин на кут ± 10°. UA 79502 U (12) UA 79502 U UA 79502 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до чорної металургії і може бути використана при зведенні причальних споруд та в будівництві для огородження котлованів. Відомі замкові з'єднання при виготовленні шпунтових стінок з шпунтин коритного (типу Ларсен) і зетового профілів. Полиці цих шпунтин закінчуються різнотовщинним замковим елементом, який в коритних профілях утворює напівзамкнений елемент шляхом відгинання гачка в процесі прокатки в чистовому калібрі прокатного стана, а в зетових профілях - це обойма з гачком [1]. До недоліків наведених замкових з'єднань слід віднести їх різнотовщинність. Оскільки корозійна стійкість шпунтової стінки визначається мінімальною товщиною окремих елементів шпунтин, то, природно, потоншені елементи замкових з'єднань (ділянка загину гачка в шпунтині типу Ларсен і ділянок "шийки" в замковому елементі зетових профілів) впливають на корозійну стійкість самої шпунтової стінки. Також потоншені ділянки замкових елементів можуть бути причиною відгину елементів замкових з'єднань при сприйнятті шпунтовою стінкою навантажень з боку ґрунту або води. Недоліком такого замкового з'єднання слід вважати наявність двох профілів - обойми і гачка. Найбільш близьким технічним рішенням, що виключає різнотовщинність замкових елементів, є замкове з'єднання, складене з двох однакових профілів постійної товщини, яке застосовується в шпунтових стінках із трубчастих паль [2]. Недоліком такого замкового з'єднання, виконаного, наприклад, у вигляді незамкнених сферичних поверхонь є те, що воно не забезпечує необхідної жорсткості шпунтової стінки, його елементи під дією навантаження можуть деформуватись (відгин країв обойми замкових елементів), а зварювання двох сферичних поверхонь є нетехнологічним. В основу корисної моделі поставлено задачу підвищення надійності з'єднання сполучених шпунтин будь-яких профілів, виключення процесу деформації елементів замкового з'єднання і забезпечення технологічності виконання зварювальних робіт. Поставлена задача вирішується тим, що у замковому з'єднанні, виконаному у вигляді двох однакових профілів постійної товщини, відповідно до корисної моделі, профілі виконані замкненими, мають квадратний або прямокутний переріз з прорізами на одній зі сторін для забезпечення входження одного профілю в інший та взаємного повороту з'єднаних шпунтин на кут± 10°. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 представлене замкове з'єднання з двох однакових, а на фіг. 2 - елемент замкового з'єднання. Замкове з'єднання виконується у вигляді двох однакових трубних профілів квадратного або прямокутного перерізу з прорізами на одній зі сторін профілю. Жорсткість з'єднання забезпечується тим, що елементи верхнього ребра профільної труби після розрізу сприймають діючі зусилля в замку під кутом 90°, що виключає відгин країв обойми замка. Технологічність зварних з'єднань забезпечується практично щільним приляганням пласкої поверхні замкового елемента до 1.5-2 % периметра поверхні труби. Пропоноване шпунтове з'єднання виготовляється з двох профільних труб, вихідною заготівкою для яких служить безшовна труба, що піддається холодному деформуванню до отримання труб квадратного або прямокутного перерізу. Проріз у профільній трубі виконують на поздовжньо стругальному верстаті, або плазмовим різанням. З'єднання замкового елемента з будь-яким профілем шпунтової палі проводиться безпосередньо на будівельному майданчику. Таким чином, запропоноване замкове з'єднання шпунтових паль відрізняється простотою виготовлення, забезпечує високу надійність з'єднання елементів шпунтової стінки її водо- і ґрунтонепроникность. Джерела інформації: 1. Чеботарев О.Н., Пойзнер М.Б., Дубровский М.П. "Строительство портовых гидротехнических сооружений". - М.: Издательство "Транспорт", 1993.-176; 2. Steel Todays Tomorrow, № 18, 1976, Tokyo. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Замкове з'єднання сталевого шпунта, що виконане у вигляді двох однакових профілів постійної товщини, яке відрізняється тим, що профілі виконані замкненими, мають квадратний або прямокутний переріз з прорізами на одній зі сторін для забезпечення входження одного профілю в інший та взаємного повороту з'єднаних шпунтин на кут ± 10°. 1 UA 79502 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
