Сталева балка з подвійною поперечно профільованою стінкою, розкріплена хрестовою решіткою

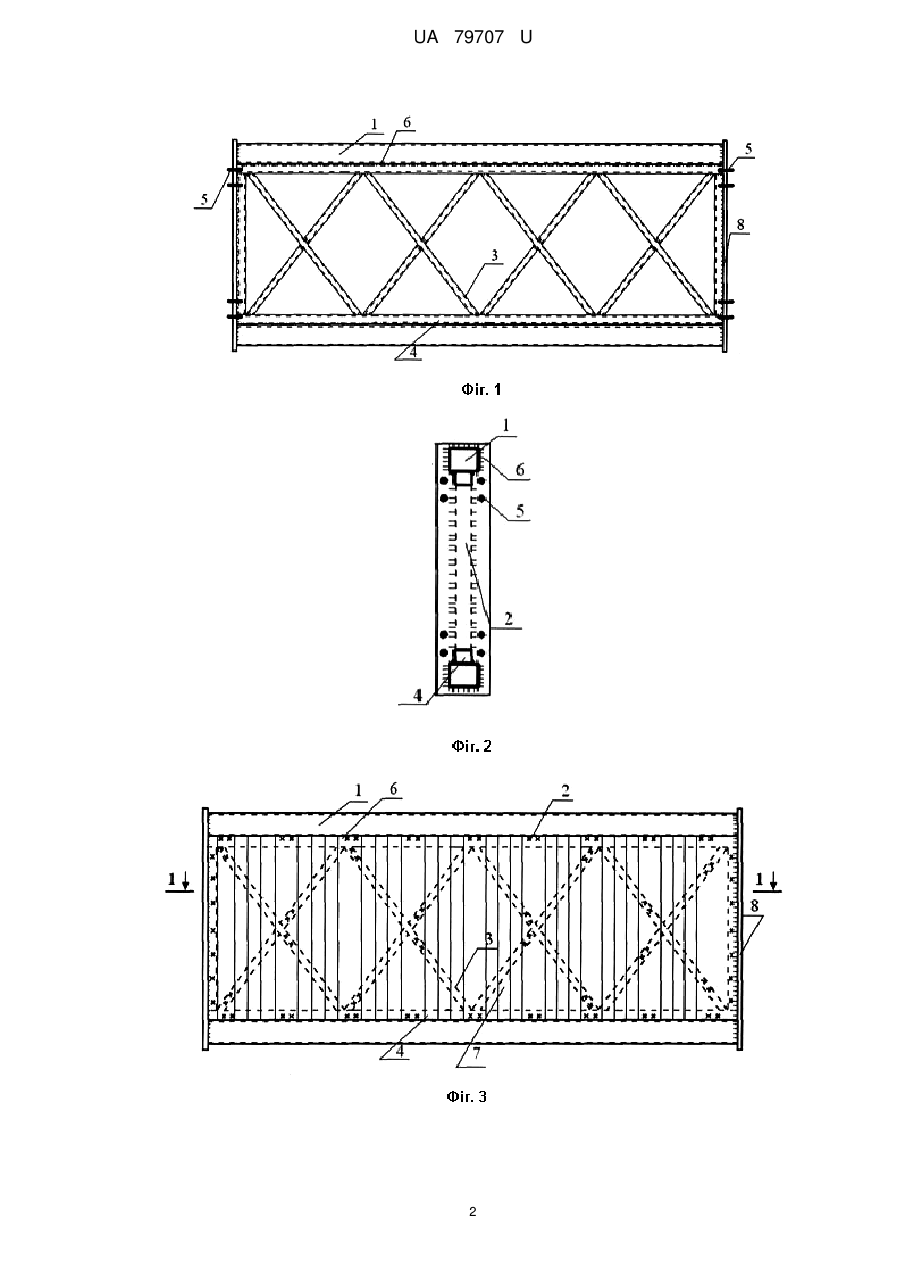

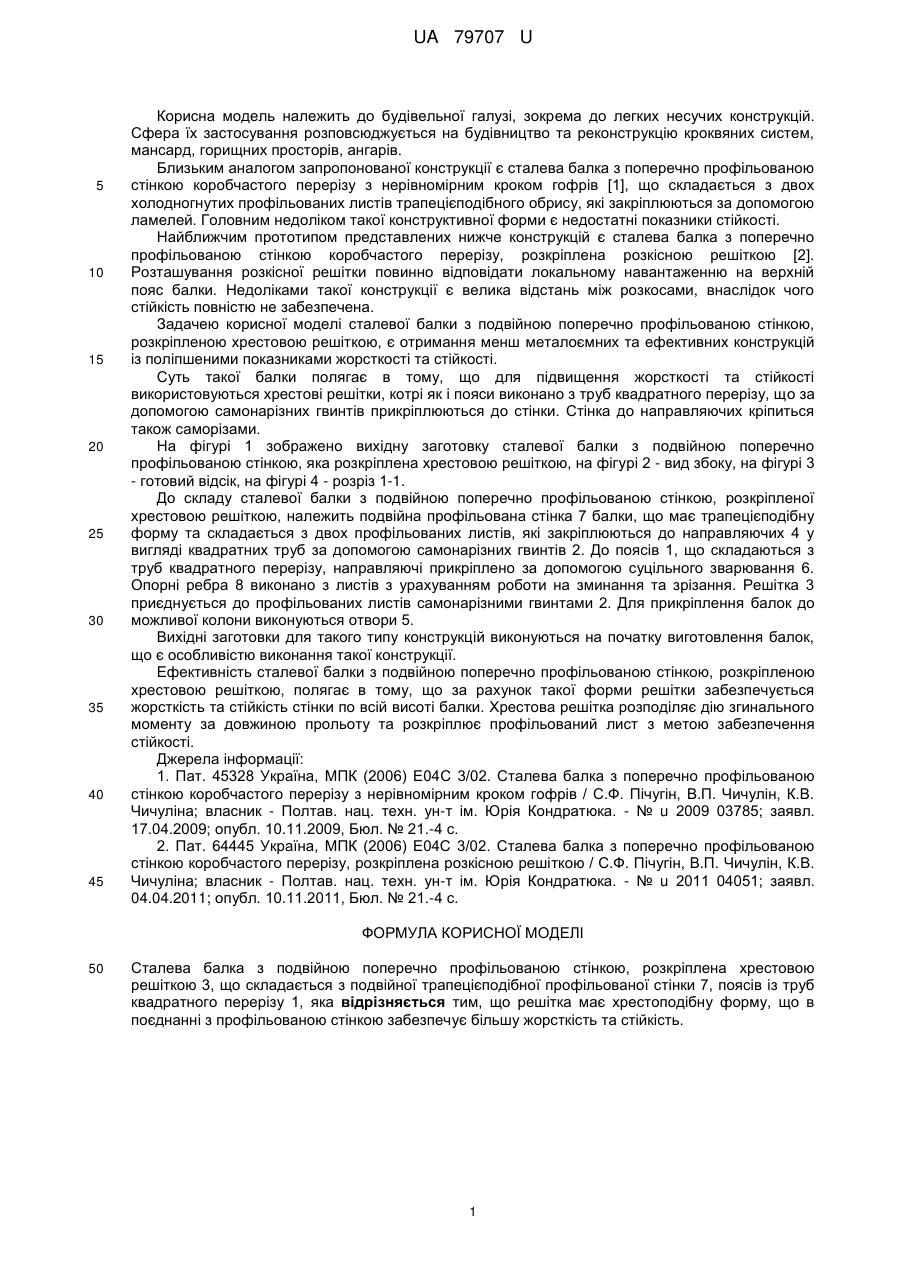

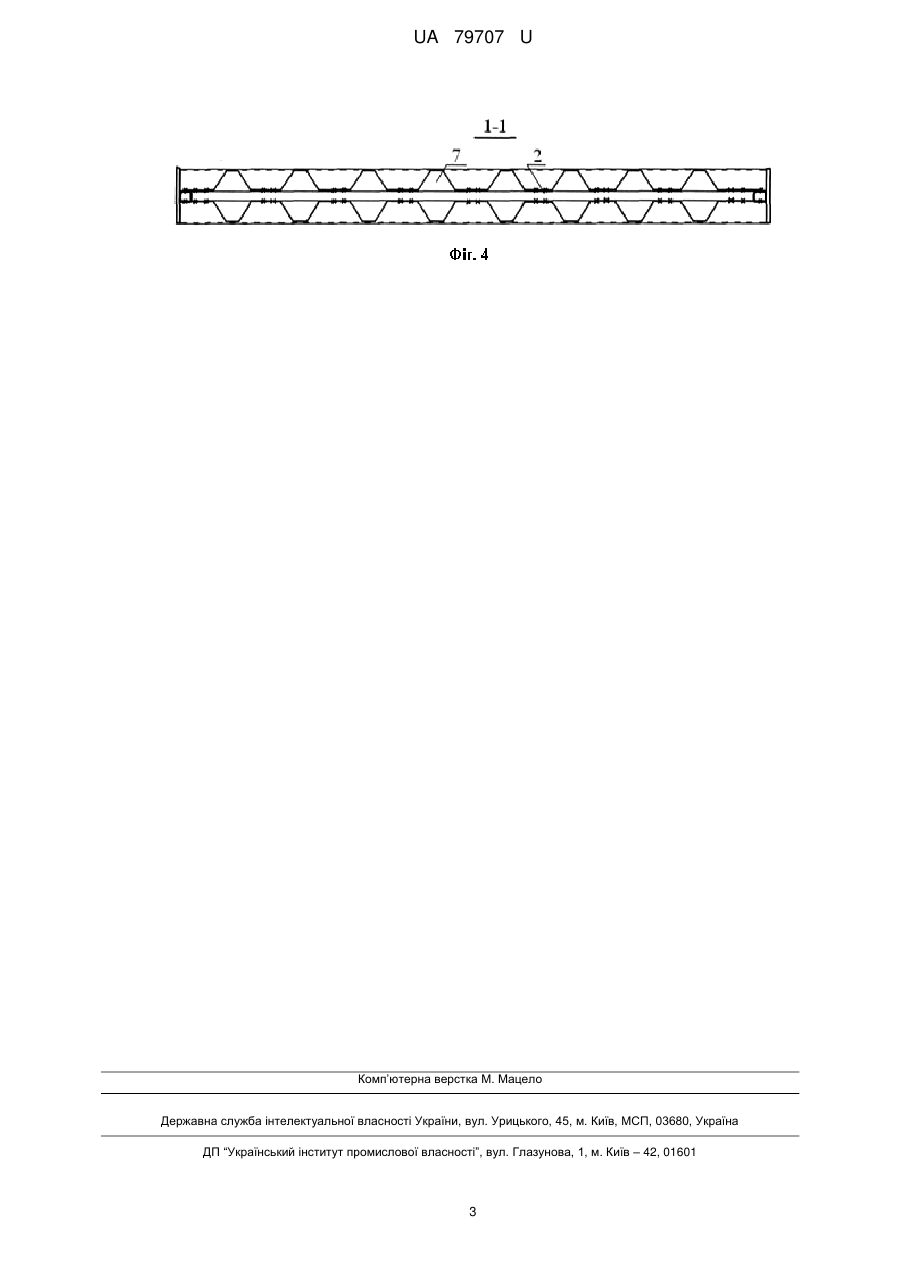

Реферат: Сталева балка з подвійною поперечно профільованою стінкою, розкріплена хрестовою решіткою 3 складається з подвійної трапецієподібної профільованої стінки 7, поясів із труб квадратного перерізу 1. Решітка має хрестоподібну форму, що в поєднанні з профільованою стінкою забезпечує більшу жорсткість та стійкість. UA 79707 U (12) UA 79707 U UA 79707 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до будівельної галузі, зокрема до легких несучих конструкцій. Сфера їх застосування розповсюджується на будівництво та реконструкцію кроквяних систем, мансард, горищних просторів, ангарів. Близьким аналогом запропонованої конструкції є сталева балка з поперечно профільованою стінкою коробчастого перерізу з нерівномірним кроком гофрів [1], що складається з двох холодногнутих профільованих листів трапецієподібного обрису, які закріплюються за допомогою ламелей. Головним недоліком такої конструктивної форми є недостатні показники стійкості. Найближчим прототипом представлених нижче конструкцій є сталева балка з поперечно профільованою стінкою коробчастого перерізу, розкріплена розкісною решіткою [2]. Розташування розкісної решітки повинно відповідати локальному навантаженню на верхній пояс балки. Недоліками такої конструкції є велика відстань між розкосами, внаслідок чого стійкість повністю не забезпечена. Задачею корисної моделі сталевої балки з подвійною поперечно профільованою стінкою, розкріпленою хрестовою решіткою, є отримання менш металоємних та ефективних конструкцій із поліпшеними показниками жорсткості та стійкості. Суть такої балки полягає в тому, що для підвищення жорсткості та стійкості використовуються хрестові решітки, котрі як і пояси виконано з труб квадратного перерізу, що за допомогою самонарізних гвинтів прикріплюються до стінки. Стінка до направляючих кріпиться також саморізами. На фігурі 1 зображено вихідну заготовку сталевої балки з подвійною поперечно профільованою стінкою, яка розкріплена хрестовою решіткою, на фігурі 2 - вид збоку, на фігурі 3 - готовий відсік, на фігурі 4 - розріз 1-1. До складу сталевої балки з подвійною поперечно профільованою стінкою, розкріпленої хрестовою решіткою, належить подвійна профільована стінка 7 балки, що має трапецієподібну форму та складається з двох профільованих листів, які закріплюються до направляючих 4 у вигляді квадратних труб за допомогою самонарізних гвинтів 2. До поясів 1, що складаються з труб квадратного перерізу, направляючі прикріплено за допомогою суцільного зварювання 6. Опорні ребра 8 виконано з листів з урахуванням роботи на зминання та зрізання. Решітка 3 приєднується до профільованих листів самонарізними гвинтами 2. Для прикріплення балок до можливої колони виконуються отвори 5. Вихідні заготовки для такого типу конструкцій виконуються на початку виготовлення балок, що є особливістю виконання такої конструкції. Ефективність сталевої балки з подвійною поперечно профільованою стінкою, розкріпленою хрестовою решіткою, полягає в тому, що за рахунок такої форми решітки забезпечується жорсткість та стійкість стінки по всій висоті балки. Хрестова решітка розподіляє дію згинального моменту за довжиною прольоту та розкріплює профільований лист з метою забезпечення стійкості. Джерела інформації: 1. Пат. 45328 Україна, МПК (2006) Е04С 3/02. Сталева балка з поперечно профільованою стінкою коробчастого перерізу з нерівномірним кроком гофрів / С.Ф. Пічугін, В.П. Чичулін, К.В. Чичуліна; власник - Полтав. нац. техн. ун-т ім. Юрія Кондратюка. - № u 2009 03785; заявл. 17.04.2009; опубл. 10.11.2009, Бюл. № 21.-4 с. 2. Пат. 64445 Україна, МПК (2006) Е04С 3/02. Сталева балка з поперечно профільованою стінкою коробчастого перерізу, розкріплена розкісною решіткою / С.Ф. Пічугін, В.П. Чичулін, К.В. Чичуліна; власник - Полтав. нац. техн. ун-т ім. Юрія Кондратюка. - № u 2011 04051; заявл. 04.04.2011; опубл. 10.11.2011, Бюл. № 21.-4 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Сталева балка з подвійною поперечно профільованою стінкою, розкріплена хрестовою решіткою 3, що складається з подвійної трапецієподібної профільованої стінки 7, поясів із труб квадратного перерізу 1, яка відрізняється тим, що решітка має хрестоподібну форму, що в поєднанні з профільованою стінкою забезпечує більшу жорсткість та стійкість. 1 UA 79707 U 2 UA 79707 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
