Сталева балка з поперечно профільованою стінкою коробчатого перерізу з нерівномірним кроком гофрів

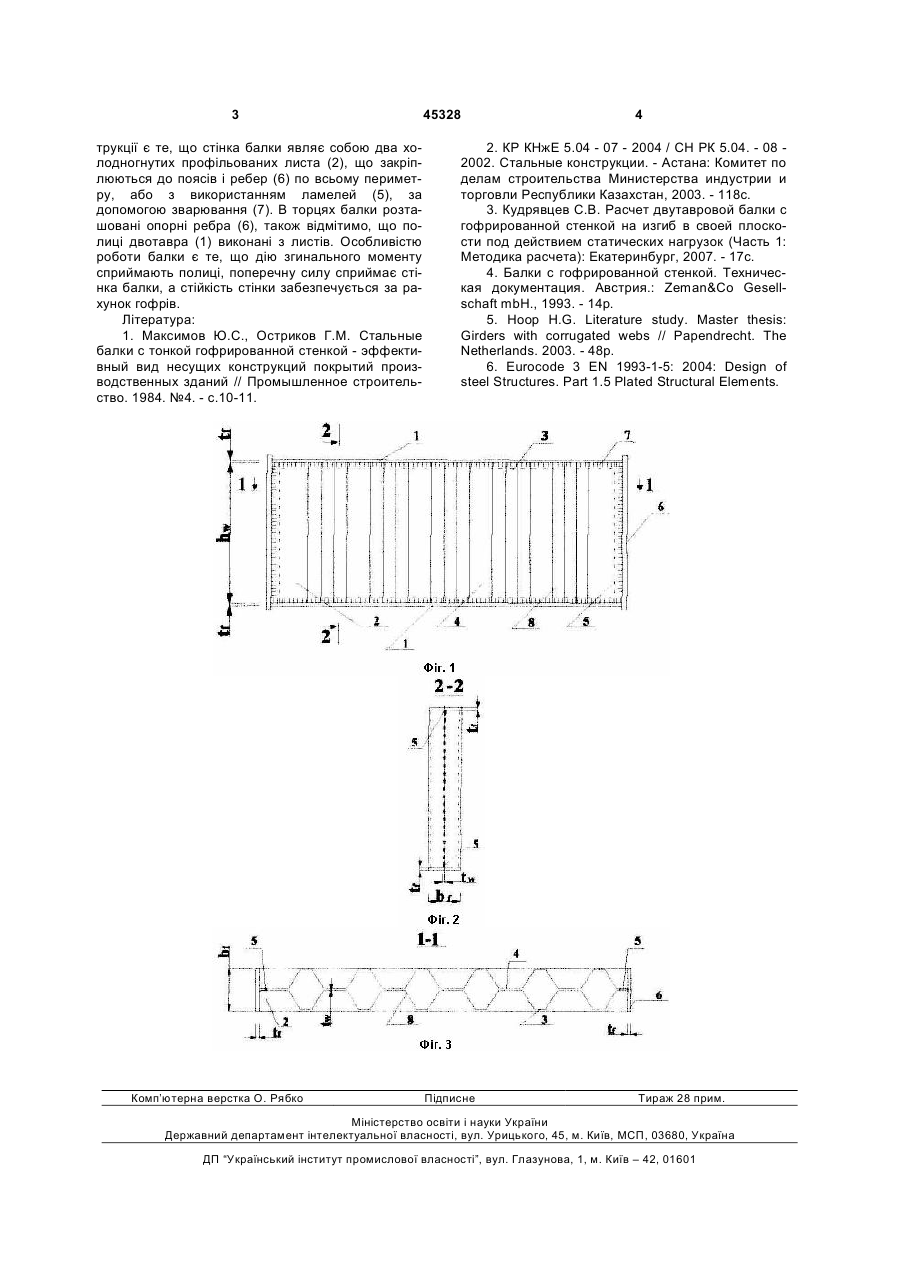

Сталева балка з поперечно профільованою стінкою коробчатого перерізу з нерівномірним кроком гофрів, що складається з трапецеїдальної гофрованої стінки, яка відрізняється тим, що стінка складається з двох холодногнутих профільованих листів, які закріплюються за допомогою ламелей. (19) (21) u200903785 (22) 17.04.2009 (24) 10.11.2009 (46) 10.11.2009, Бюл.№ 21, 2009 р. (72) ПІЧУГІН СЕРГІЙ ФЕДОРОВИЧ, ЧИЧУЛІН ВІКТОР ПЕТРОВИЧ, ЧИЧУЛІНА КСЕНІЯ ВІКТОРІВНА (73) ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ЮРІЯ КОНДРАТЮКА 3 трукції є те, що стінка балки являє собою два холодногнутих профільованих листа (2), що закріплюються до поясів і ребер (6) по всьому периметру, або з використанням ламелей (5), за допомогою зварювання (7). В торцях балки розташовані опорні ребра (6), також відмітимо, що полиці двотавра (1) виконані з листів. Особливістю роботи балки є те, що дію згинального моменту сприймають полиці, поперечну силу сприймає стінка балки, а стійкість стінки забезпечується за рахунок гофрів. Література: 1. Максимов Ю.С., Остриков Г.М. Стальные балки с тонкой гофрированной стенкой - эффективный вид несущих конструкций покрытий производственных зданий // Промышленное строительство. 1984. №4. - с.10-11. Комп’ютерна верстка О. Рябко 45328 4 2. КР КНжЕ 5.04 - 07 - 2004 / СН РК 5.04. - 08 2002. Стальные конструкции. - Астана: Комитет по делам строительства Министерства индустрии и торговли Республики Казахстан, 2003. - 118с. 3. Кудрявцев С.В. Расчет двутавровой балки с гофрированной стенкой на изгиб в своей плоскости под действием статических нагрузок (Часть 1: Методика расчета): Екатеринбург, 2007. - 17с. 4. Балки с гофрированной стенкой. Техническая документация. Австрия.: Zeman&Со Gesellschaft mbH., 1993. - 14p. 5. Hoop H.G. Literature study. Master thesis: Girders with corrugated webs // Papendrecht. The Netherlands. 2003. - 48p. 6. Eurocode 3 EN 1993-1-5: 2004: Design of steel Structures. Part 1.5 Plated Structural Elements. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
