Пристрій для світлодіодного освітлення

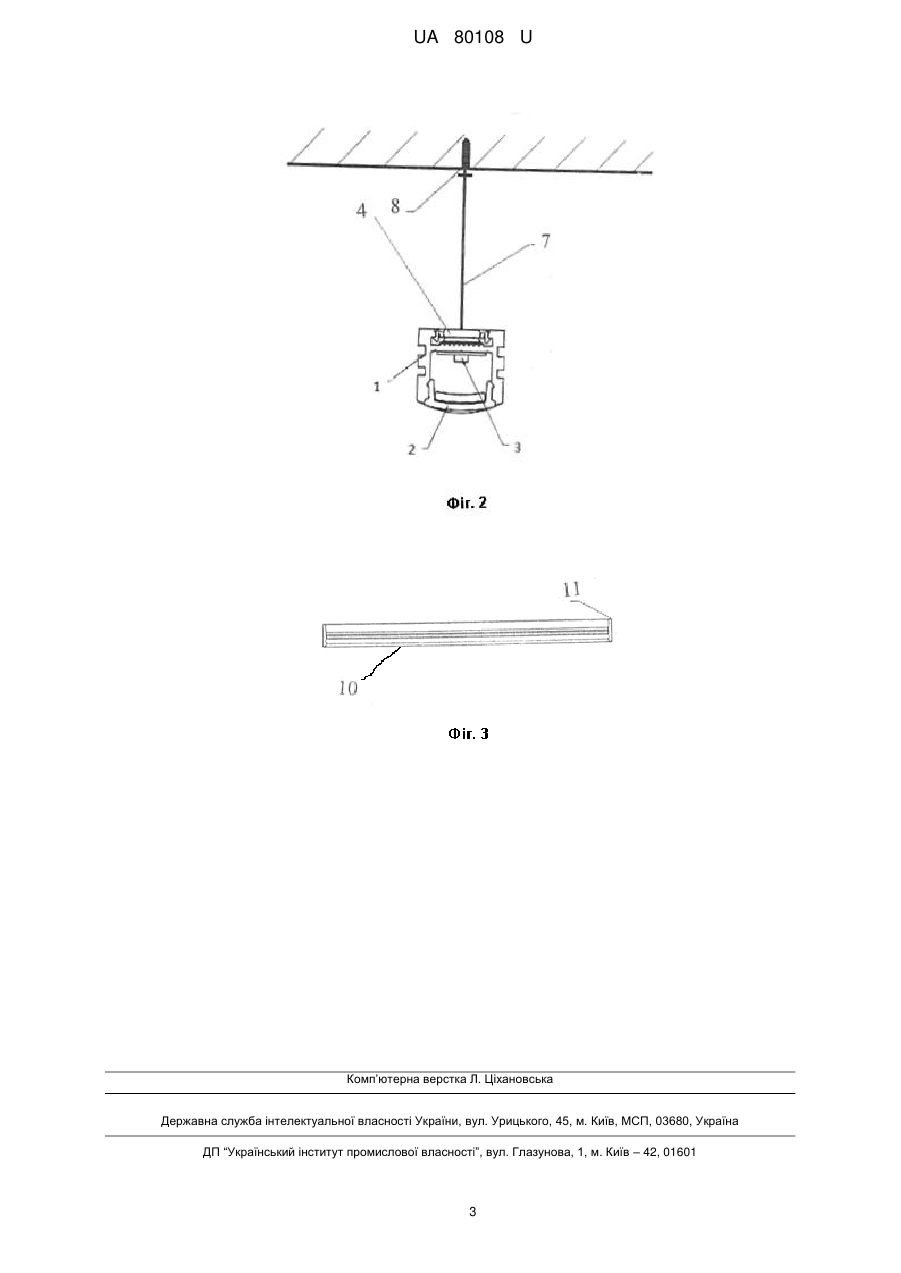

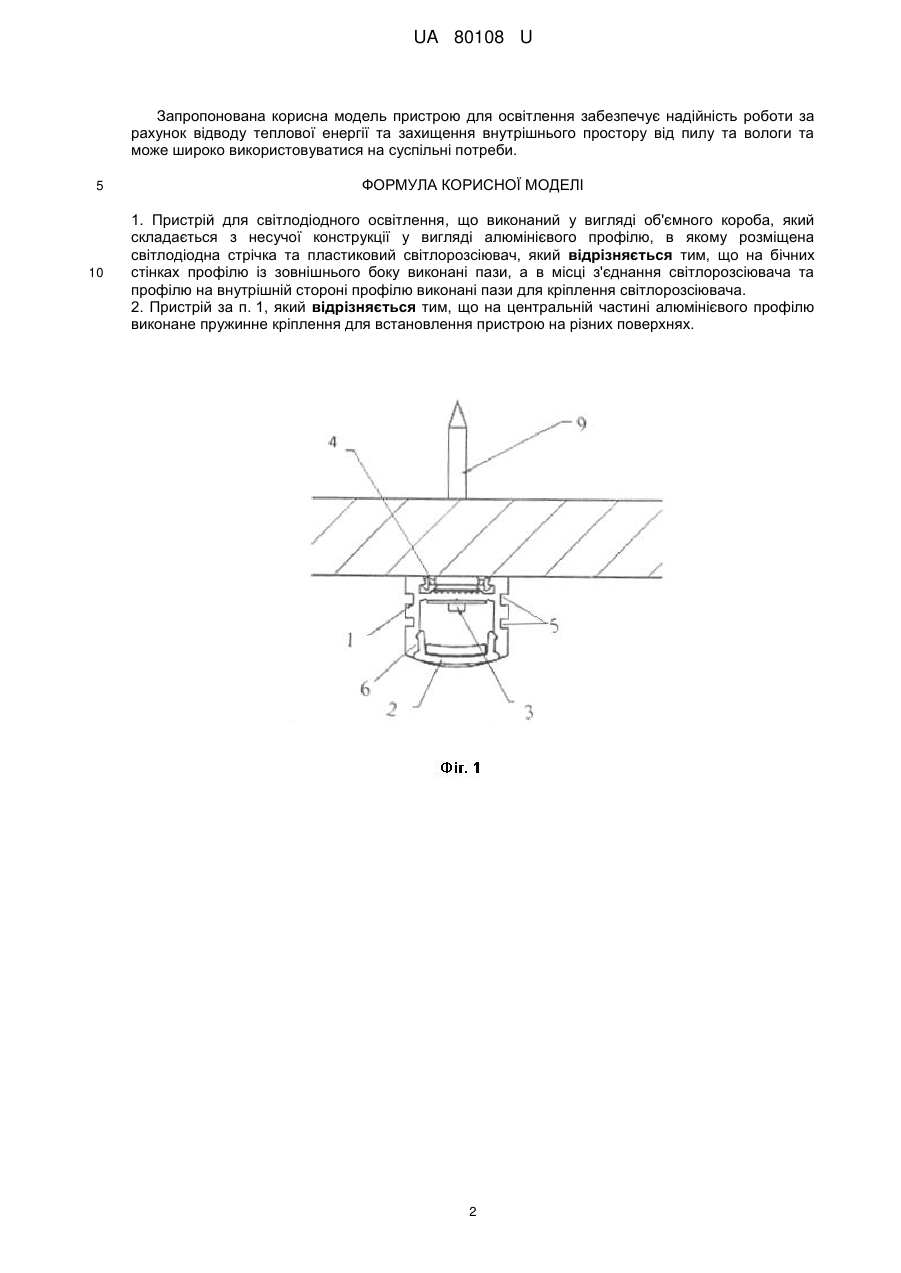

Реферат: UA 80108 U UA 80108 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель може використовуватись як для освітлення приміщень, так і для освітлення вулиць, парків, місць збору громадян, кафе, ресторанів, тощо. Крім цього пристрій може використовуватись в нестандартних умовах при підсвічуванні вітрин, в меблях (шафах-купе), в теплицях, акваріумах, тощо. Даний пристрій може використовуватись також і для реклами як всередині приміщень, так і поза приміщенням. Відома рекламно-інформаційна конструкція [Патент України № 28613, МПК (2006), G09F 13/04, опубл. 10.12.2007] виконана у вигляді об'ємного короба. Короб у перерізі має форму трапеції, а всередині нього розташоване джерело освітлення, причому рекламний та/або інформаційний носій розташований на стороні, протилежній стороні, що призначена для кріплення короба до будь-якої поверхні, нижня частина короба виконана з прозорого матеріалу. Найбільш близькою до корисної моделі, що заявляється, є відома конструкція світлодіодної рекламної вивіски [патент України на корисну модель № 59043, МПК (2006), G09F 13/04, опубл. 28.04.2011], яка виконана у вигляді об'ємного короба, який містить несучу конструкцію у вигляді профілю з напрямними, в якому розміщений носій рекламної інформації, який являє собою листовий матеріал з рекламним зображенням та світлодіодами, нерухомо закріпленими у наскрізних отворах, виконаних в рекламному носії. Ця конструкція має ряд недоліків, які не дають можливості розширення її використання як для реклами, так і для освітлення в зв'язку з тим, що при довгому використанні може відбутись перегрівання всієї конструкції. Крім цього неможливо забезпечити чітке з'єднання профілю та світлорозсіювача, що призводить до проникнення пилу та вологи до внутрішньої частини короба. Технічна задача, яка поставлена при розробці корисної моделі, полягає в забезпеченні надійності роботи освітлювальних пристроїв за рахунок відведення залишків теплової енергії, зменшення перегрівання пристрою та захисту світлодіодної стрічки від проникнення пилу та вологи до внутрішньої порожнини пристрою. Поставлена задача вирішується за рахунок того, що запропонований пристрій для освітлення виконаний у вигляді об'ємного короба, який складається з несучої конструкції у вигляді алюмінієвого профілю, в якому розміщена світлодіодна стрічка та пластиковий світлорозсіювач, причому алюмінієвий профіль на бічних стінках з зовнішнього боку має пази, а в місці з'єднання світлорозсіювача та профілю на бічних стінках з внутрішнього боку виконані пази, які забезпечують щільне з'єднання з зачепами розсіювача. Крім цього додатково у вказаному пристрої на центральній частині алюмінієвого профілю виконане пружинне кріплення для встановлення пристрою на різних поверхнях. В пристрої для світлодіодного освітлення досягається надійна, з довгим терміном якісна робота за рахунок постійного відводу теплової енергії та якісного з'єднання профілю та світлорозсіювача. Це досягається за рахунок того, що вказаний профіль виконаний із алюмінію, який має високу теплопровідність, і вказаний профіль має на зовнішніх бокових поверхнях пази, за рахунок яких здійснюють тепловідвід, а в місці з'єднання світлорозсіювача та алюмінієвого профілю виконані на бічних внутрішніх поверхнях пази, які забезпечують якісне з'єднання вказаного профілю та світлорозсіювача для захисту внутрішнього простору від пилу та вологи. Пружинне кріплення створює можливість широкого використання пристрою за рахунок його розміщення в різних місцях як в приміщеннях, так і в зовнішньому середовищі. Корисна модель пояснюється кресленнями, де на фіг. 1 зображений загальний вигляд пристрою для світлодіодного освітлення, на фіг. 2 - кріплення пристрою, на фіг. 3 - торцеві заглушки. Пристрій для освітлення виконаний у вигляді об'ємного короба, який включає систему, яка складається з несучої конструкції у вигляді алюмінієвого профілю 1, пластикового світлорозсіювача 2, світлодіодної стрічки 3, пружинного кріплення 4. Алюмінієвий профіль має на зовнішніх бічних поверхнях пази 5, які збільшують штучно поверхню алюмінієвого профілю та допомагають ефективно відводити теплову енергію з внутрішнього простору короба. В місці з'єднання алюмінієвого профілю 1 та світлорозсіювача 2 на внутрішньому боці алюмінієвого профілю 1 виконано пази 6, які забезпечують щільне з'єднання алюмінієвого світлорозсіювача 2 та не дають можливості проникнення пилу та вологи до внутрішнього простору пристрою для освітлення. На внутрішній стороні на поверхні алюмінієвого профілю 1 прикріплена світлодіодна стрічка 3. Для кріплення пристрою для освітлення на центральній поверхні алюмінієвого профілю 1 встановлено пружинне кріплення 4 для кріплення пристрою до різних поверхонь приміщень, дерев, стовпів та ін. Як один із варіантів встановлення вказаного пристрою може бути використаний трос 7 та дюбеля 8 з шурупом 9, які з'єднуються з пружинним кріпленням 4, а зовнішні стінки 10 вказаних профілів закривають торцеві заглушки 11. 1 UA 80108 U Запропонована корисна модель пристрою для освітлення забезпечує надійність роботи за рахунок відводу теплової енергії та захищення внутрішнього простору від пилу та вологи та може широко використовуватися на суспільні потреби. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 1. Пристрій для світлодіодного освітлення, що виконаний у вигляді об'ємного короба, який складається з несучої конструкції у вигляді алюмінієвого профілю, в якому розміщена світлодіодна стрічка та пластиковий світлорозсіювач, який відрізняється тим, що на бічних стінках профілю із зовнішнього боку виконані пази, а в місці з'єднання світлорозсіювача та профілю на внутрішній стороні профілю виконані пази для кріплення світлорозсіювача. 2. Пристрій за п. 1, який відрізняється тим, що на центральній частині алюмінієвого профілю виконане пружинне кріплення для встановлення пристрою на різних поверхнях. 2 UA 80108 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
