Виріб для куріння (варіанти), сигарета, спосіб отримання аерозолю в сигареті, спосіб забезпечення доставки газоподібних матеріалів до рота людини (варіанти)

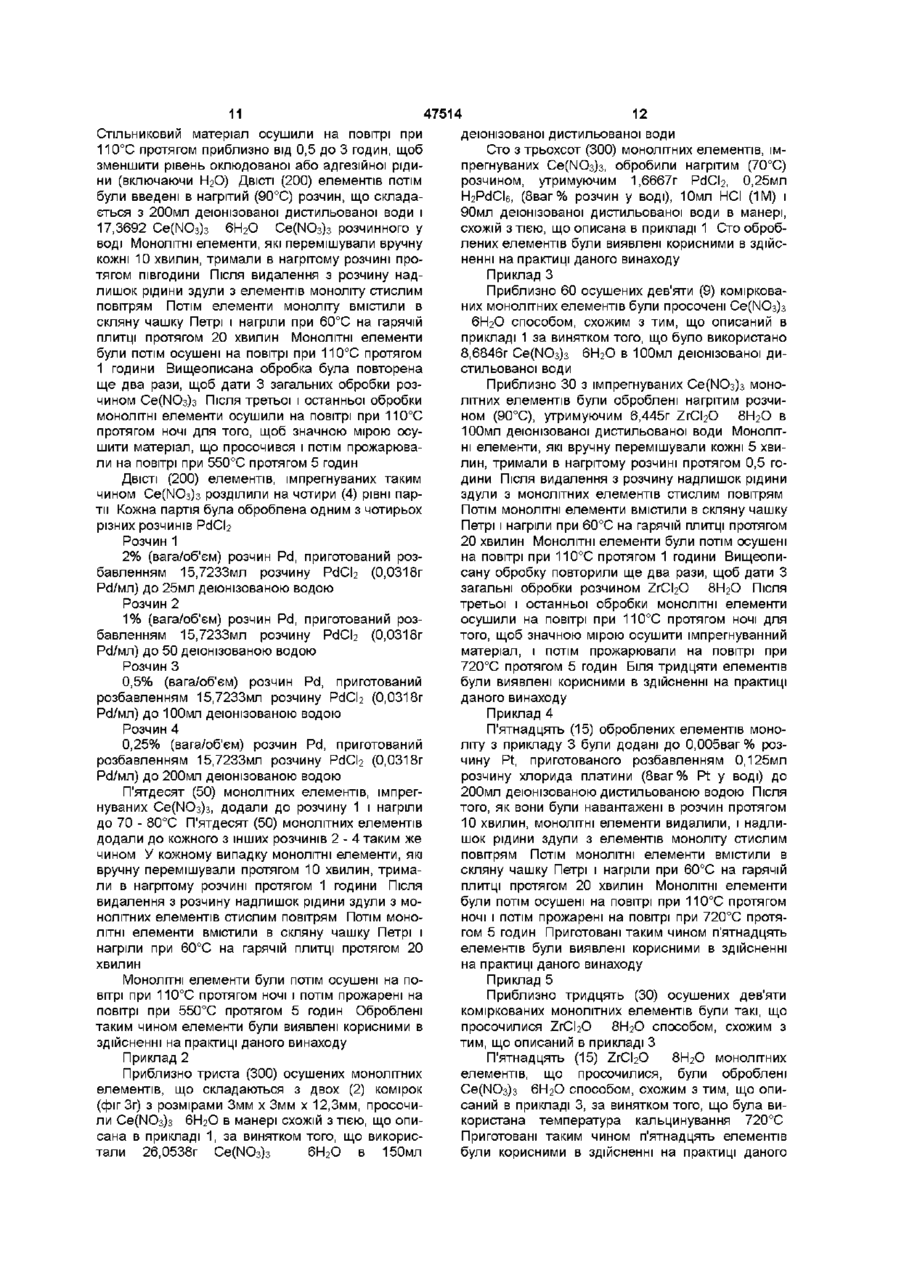

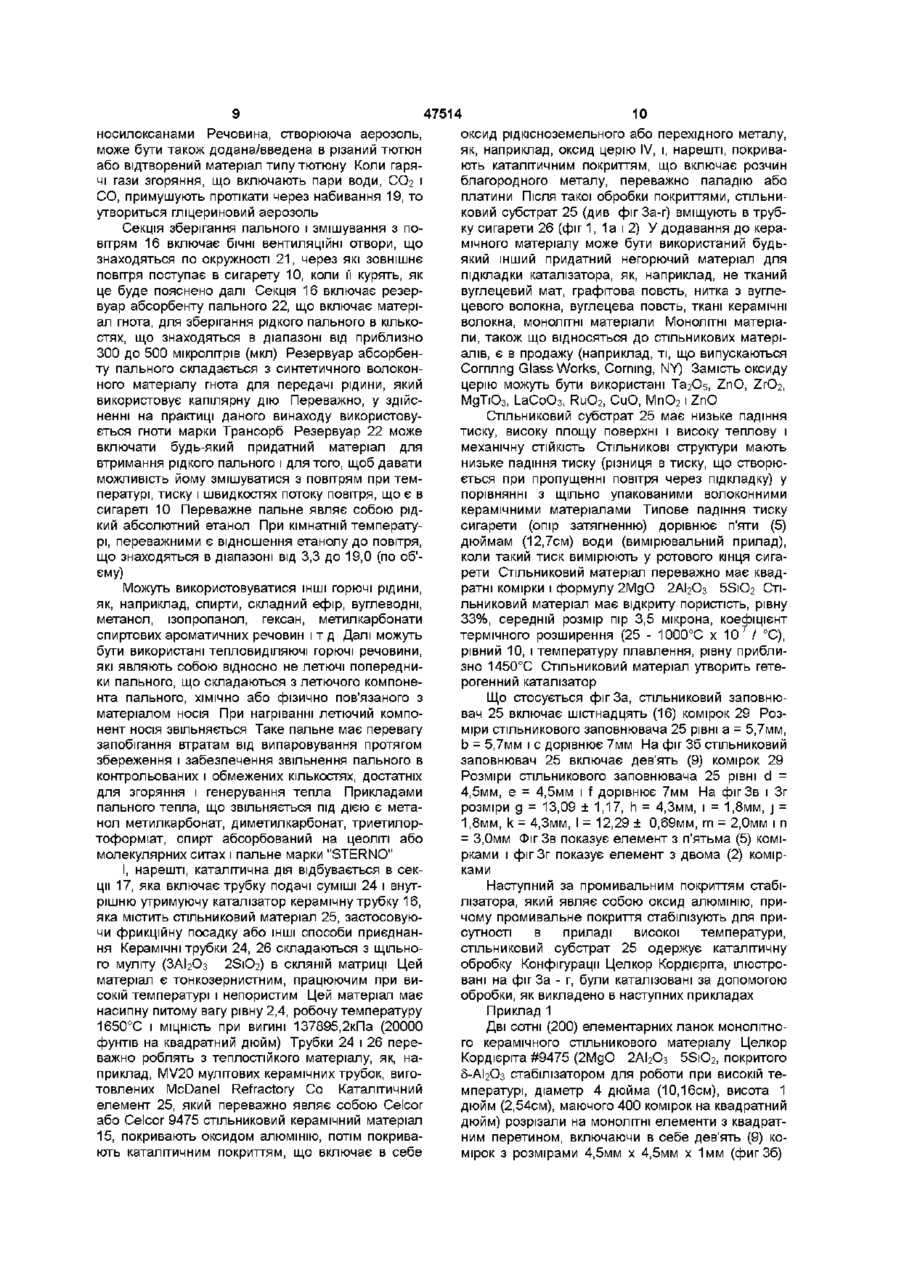

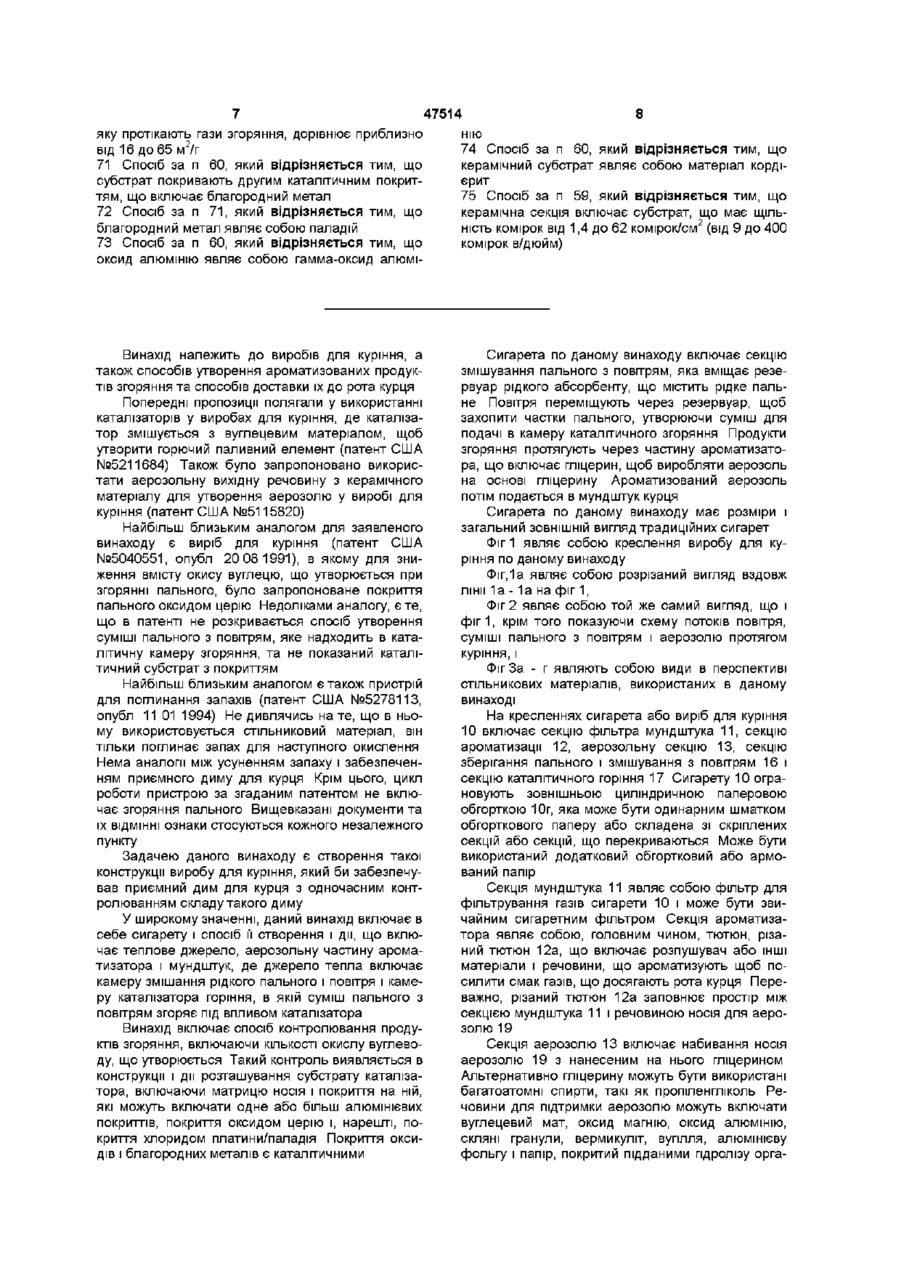

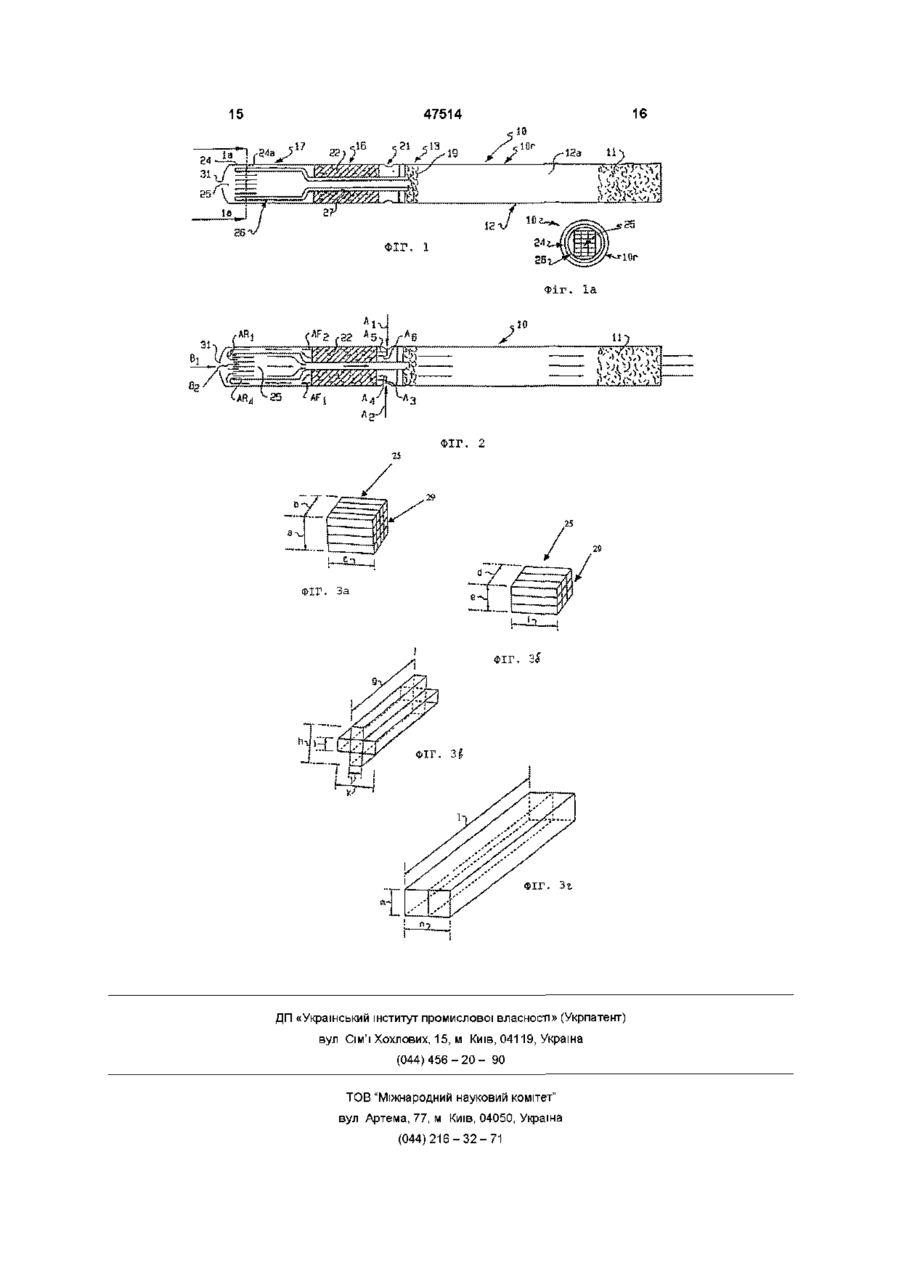

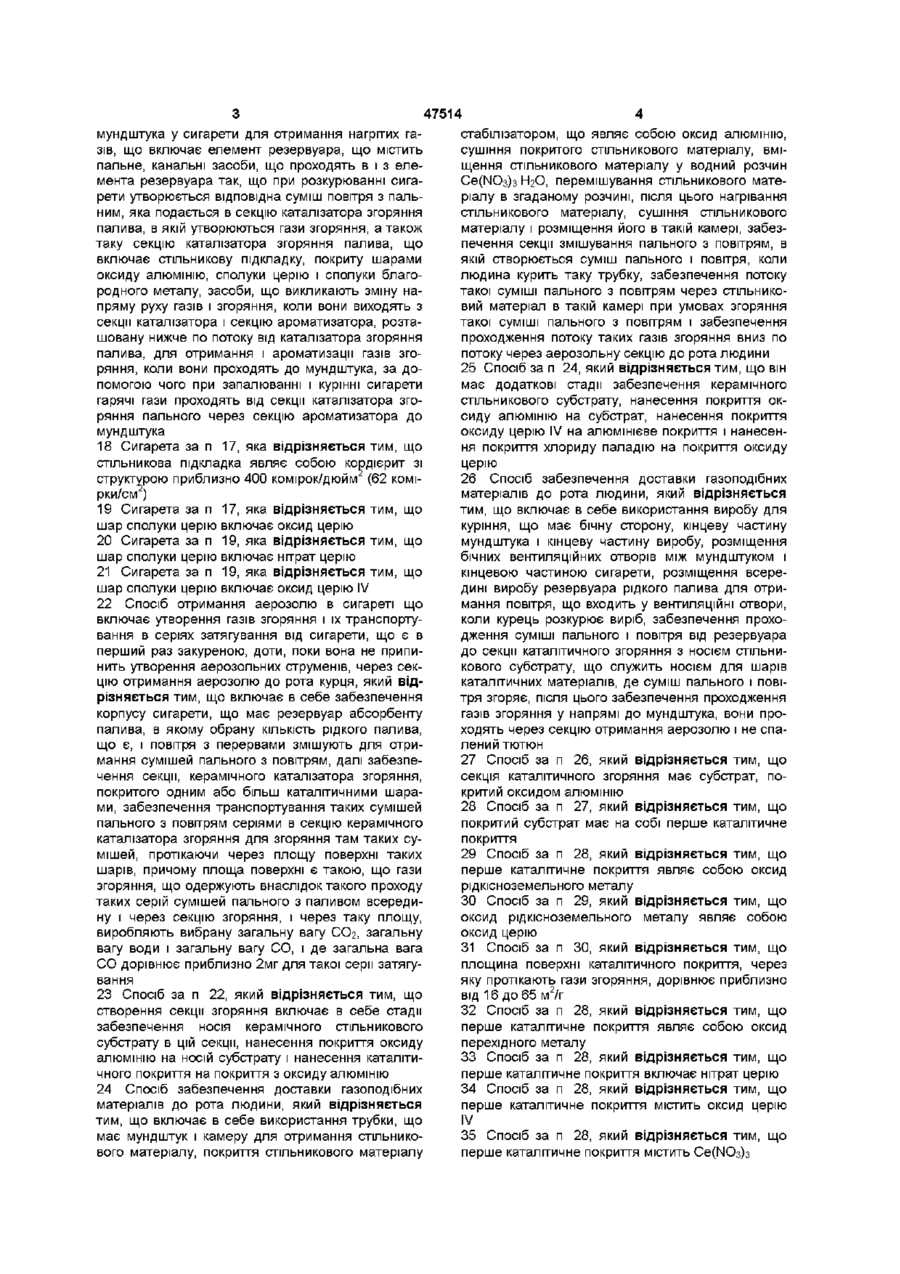

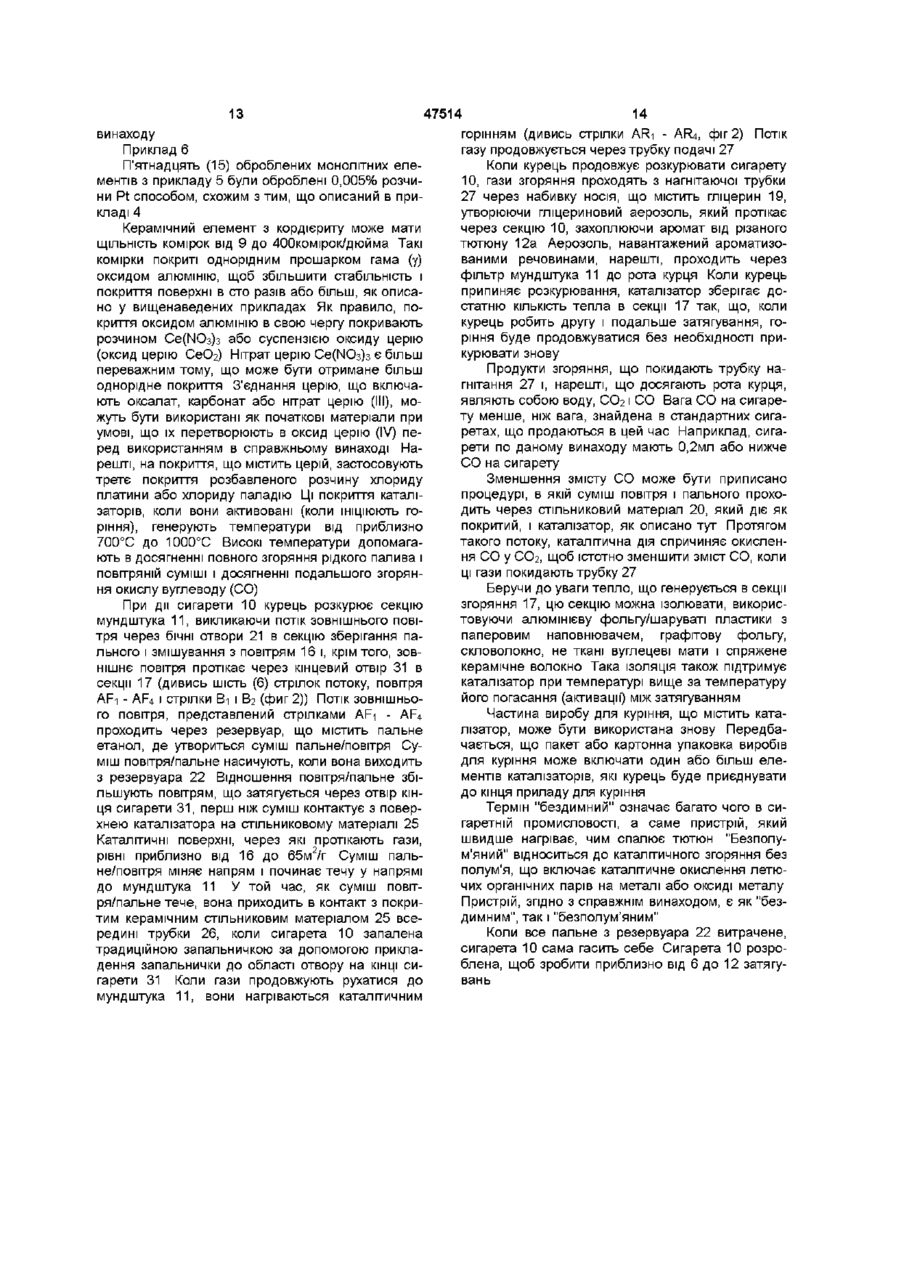

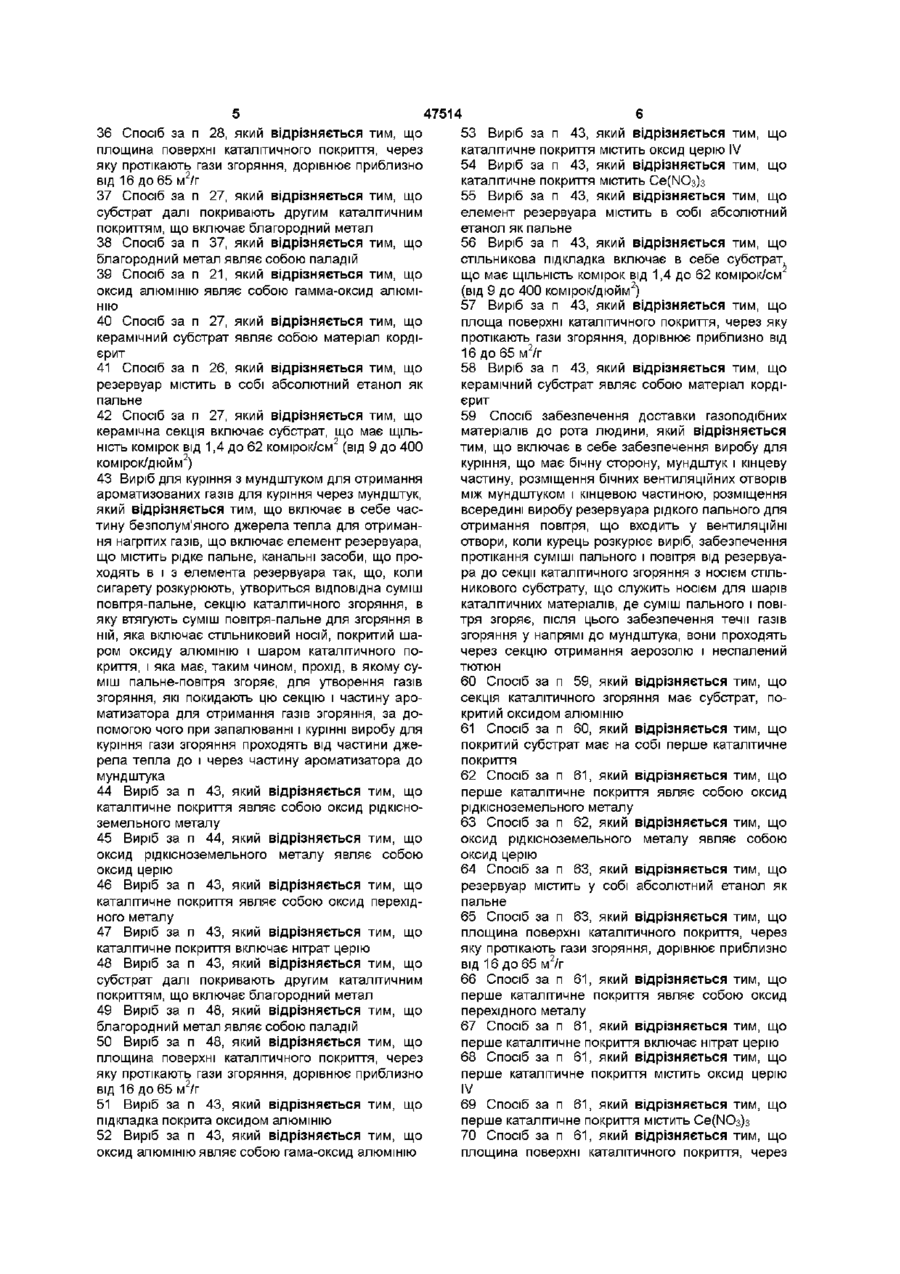

1 Виріб для куріння з секцією мундштука і кінцевою частиною сигарети, в якому гази проходять до секції мундштука в напрямі, що знаходиться нижче по потоку, який відрізняється тим, що включає в себе множину секцій, розташованих уверх по потоку від згаданої секції мундштука, частину теплового джерела, розташовану у кінцевій частині сигарети для створення газів згоряння, яка в свою чергу включає в себе бічні вентиляційні отвори у виробі для обслуговування частини джерела тепла, через яку поступає зовнішнє повітря, резервуар абсорбенту пального, що розташований далі від мундштука, ніж вентиляційні отвори, через які таке повітря проходить, для створення суміші повітря з пальним, секція каталізатора згоряння, розташована далі від мундштука, чим резервуар пального, в яку і через яку протікає суміш повітря з пальним в той час, як ця суміш там згоряє, щоб утворити гази згоряння, і секція каталітичного згоряння включає направляючі засоби для зміни напряму таких газів від мундштука до мундштука, канал, розташований нижче по потоку, зв'язаний з секцією згоряння для випуску газів згоряння у напрямі до мундштука, аерозольну секцію, в яку і через яку протікають гази згоряння, для отримання аерозолю і секцію тютюну, в яку аерозоль проходить в той час, як він рухається далі вниз по потоку у напрямі до секції мундштука 2 Виріб за п 1, який відрізняється тим, що секція каталітичного згоряння включає стільниковий ке рамічний субстрат, покритий оксидом алюмінію, який в свою чергу покривають першим каталітичним покриттям 3 Виріб за п 2, який відрізняється тим, що перше каталітичне покриття являє собою оксид рідкісноземельного металу 4 Виріб за п 2, який відрізняється тим, що перше каталітичне покриття включає нітрат церію 5 Виріб за п 3, який відрізняється тим, що оксид рідкісноземельного металу являє собою оксид церію 6 Виріб за п 3, який відрізняється тим, що перше каталітичне покриття являє собою оксид перехідного металу 7 Виріб за п 2, який відрізняється тим, що субстрат далі покривають другим каталітичним покриттям, що включає благородний метал 8 Виріб за п 7, який відрізняється тим, що благородний метал являє собою паладій 9 Виріб за п 7, який відрізняється тим, що площина поверхні каталітичного покриття, через яку проходять гази згоряння, дорівнює приблизно від 16 до 65 м2/г 10 Виріб за п 2, який відрізняється тим, що оксид алюмінію являє собою гамма-оксид алюмінію 11 Виріб за п 2, який відрізняється тим, що перше каталітичне покриття містить оксид церію IV 12 Виріб за п 2, який відрізняється тим, що перше каталітичне покриття містить Се(НОз)з 13 Виріб за п 2, який відрізняється тим, що площина поверхні каталітичного покриття, через яку проходять гази згоряння, дорівнює приблизно від 16 до 65 м2/г 14 Виріб за п 2, який відрізняється тим, що керамічний субстрат являє собою матеріал кордієрит 15 Виріб за п 1, який відрізняється тим, що резервуар містить в собі етанол як пальне 16 Виріб за п 1, який відрізняється тим, що керамічна секція включає субстрат, що має ЩІЛЬНІСТЬ комірок від 1,4 до 62 комірок/см2 (від 9 до 400 комірок/дюйм2) 17 Сигарета з мундштуком для отримання ароматизованих газів для простягання вниз по потоку у напрямі до і через мундштук, яка відрізняється тим, що включає в себе безполум'яну частину джерела тепла, прилеглу до кінцевої частини О ю 47514 стабілізатором, що являє собою оксид алюмінію, мундштука у сигарети для отримання нагрітих гасушіння покритого стільникового матеріалу, вмізів, що включає елемент резервуара, що містить щення стільникового матеріалу у водний розчин пальне, канальні засоби, що проходять в і з елеСе(І\ІОз)зН2О, перемішування стільникового матемента резервуара так, що при розкурюванні сигаріалу в згаданому розчині, після цього нагрівання рети утворюється відповідна суміш повітря з пальстільникового матеріалу, сушіння стільникового ним, яка подається в секцію каталізатора згоряння матеріалу і розміщення його в такій камері, забезпалива, в якій утворюються гази згоряння, а також печення секції змішування пального з повітрям, в таку секцію каталізатора згоряння палива, що якій створюється суміш пального і повітря, коли включає стільникову підкладку, покриту шарами людина курить таку трубку, забезпечення потоку оксиду алюмінію, сполуки церію і сполуки благотакої суміші пального з повітрям через стільникородного металу, засоби, що викликають зміну навий матеріал в такій камері при умовах згоряння пряму руху газів і згоряння, коли вони виходять з такої суміші пального з повітрям і забезпечення секції каталізатора і секцію ароматизатора, розтапроходження потоку таких газів згоряння вниз по шовану нижче по потоку від каталізатора згоряння потоку через аерозольну секцію до рота людини палива, для отримання і ароматизації газів згоряння, коли вони проходять до мундштука, за до25 Спосіб за п 24, який відрізняється тим, що він помогою чого при запалюванні і курінні сигарети має додаткові стадії забезпечення керамічного гарячі гази проходять від секції каталізатора згостільникового субстрату, нанесення покриття окряння пального через секцію ароматизатора до сиду алюмінію на субстрат, нанесення покриття мундштука оксиду церію IV на алюмінієве покриття і нанесення покриття хлориду паладію на покриття оксиду 18 Сигарета за п 17, яка відрізняється тим, що церію стільникова підкладка являє собою кордієрит зі структурою приблизно 400 комірок/дюйм (62 комі26 Спосіб забезпечення доставки газоподібних рки/см ) матеріалів до рота людини, який відрізняється 19 Сигарета за п 17, яка відрізняється тим, що тим, що включає в себе використання виробу для шар сполуки церію включає оксид церію куріння, що має бічну сторону, кінцеву частину мундштука і кінцеву частину виробу, розміщення 20 Сигарета за п 19, яка відрізняється тим, що бічних вентиляційних отворів між мундштуком і шар сполуки церію включає нітрат церію кінцевою частиною сигарети, розміщення всере21 Сигарета за п 19, яка відрізняється тим, що дині виробу резервуара рідкого палива для отришар сполуки церію включає оксид церію IV мання повітря, що входить у вентиляційні отвори, 22 Спосіб отримання аерозолю в сигареті що коли курець розкурює виріб, забезпечення проховключає утворення газів згоряння і їх транспортудження суміші пального і повітря від резервуара вання в серіях затягування від сигарети, що є в до секції каталітичного згоряння з носієм стільниперший раз закуреною, доти, поки вона не припикового субстрату, що служить носієм для шарів нить утворення аерозольних струменів, через секкаталітичних матеріалів, де суміш пального і повіцію отримання аерозолю до рота курця, який відтря згоряє, після цього забезпечення проходження різняється тим, що включає в себе забезпечення газів згоряння у напрямі до мундштука, вони прокорпусу сигарети, що має резервуар абсорбенту ходять через секцію отримання аерозолю і не спапалива, в якому обрану КІЛЬКІСТЬ рідкого палива, лений тютюн що є, і повітря з перервами змішують для отримання сумішей пального з повітрям, далі забезпе27 Спосіб за п 26, який відрізняється тим, що чення секції, керамічного каталізатора згоряння, секція каталітичного згоряння має субстрат, попокритого одним або більш каталітичними шаракритий оксидом алюмінію ми, забезпечення транспортування таких сумішей 28 Спосіб за п 27, який відрізняється тим, що пального з повітрям серіями в секцію керамічного покритий субстрат має на собі перше каталітичне каталізатора згоряння для згоряння там таких супокриття мішей, протікаючи через площу поверхні таких 29 Спосіб за п 28, який відрізняється тим, що шарів, причому площа поверхні є такою, що гази перше каталітичне покриття являє собою оксид згоряння, що одержують внаслідок такого проходу рідкісноземельного металу таких серій сумішей пального з паливом всереди30 Спосіб за п 29, який відрізняється тим, що ну і через секцію згоряння, і через таку площу, оксид рідкісноземельного металу являє собою виробляють вибрану загальну вагу ССЬ, загальну оксид церію вагу води і загальну вагу СО, і де загальна вага 31 Спосіб за п ЗО, який відрізняється тим, що СО дорівнює приблизно 2мг для такої серії затягуплощина поверхні каталітичного покриття, через вання яку протікають гази згоряння, дорівнює приблизно від 16 до 65 м2/г 23 Спосіб за п 22, який відрізняється тим, що створення секції згоряння включає в себе стадії 32 Спосіб за п 28, який відрізняється тим, що забезпечення носія керамічного стільникового перше каталітичне покриття являє собою оксид субстрату в цій секції, нанесення покриття оксиду перехідного металу алюмінію на носій субстрату і нанесення каталіти33 Спосіб за п 28, який відрізняється тим, що чного покриття на покриття з оксиду алюмінію перше каталітичне покриття включає нітрат церію 34 Спосіб за п 28, який відрізняється тим, що 24 Спосіб забезпечення доставки газоподібних перше каталітичне покриття містить оксид церію матеріалів до рота людини, який відрізняється IV тим, що включає в себе використання трубки, що має мундштук і камеру для отримання стільнико35 Спосіб за п 28, який відрізняється тим, що вого матеріалу, покриття стільникового матеріалу перше каталітичне покриття містить Се(ІЧОз)з 36 Спосіб за п 28, який відрізняється тим, що площина поверхні каталітичного покриття, через яку протікають гази згоряння, дорівнює приблизно 2 від 16 до 65 м /г 37 Спосіб за п 27, який відрізняється тим, що субстрат далі покривають другим каталітичним покриттям, що включає благородний метал 38 Спосіб за п 37, який відрізняється тим, що благородний метал являє собою паладій 39 Спосіб за п 21, який відрізняється тим, що оксид алюмінію являє собою гамма-оксид алюмінію 40 Спосіб за п 27, який відрізняється тим, що керамічний субстрат являє собою матеріал кордієрит 41 Спосіб за п 26, який відрізняється тим, що резервуар містить в собі абсолютний етанол як пальне 42 Спосіб за п 27, який відрізняється тим, що керамічна секція включає субстрат, що має ЩІЛЬНІСТЬ комірок від 1,4 до 62 комірок/см2 (від 9 до 400 комірок/дюйм2) 43 Виріб для куріння з мундштуком для отримання ароматизованих газів для куріння через мундштук, який відрізняється тим, що включає в себе частину безполум'яного джерела тепла для отримання нагрітих газів, що включає елемент резервуара, що містить рідке пальне, канальні засоби, що проходять в і з елемента резервуара так, що, коли сигарету розкурюють, утвориться відповідна суміш повітря-пальне, секцію каталітичного згоряння, в яку втягують суміш повітря-пальне для згоряння в ній, яка включає стільниковий носій, покритий шаром оксиду алюмінію і шаром каталітичного покриття, і яка має, таким чином, прохід, в якому суміш пальне-повітря згоряє, для утворення газів згоряння, які покидають цю секцію і частину ароматизатора для отримання газів згоряння, за допомогою чого при запалюванні і курінні виробу для куріння гази згоряння проходять від частини джерела тепла до і через частину ароматизатора до мундштука 44 Виріб за п 43, який відрізняється тим, що каталітичне покриття являє собою оксид рідкісноземельного металу 45 Виріб за п 44, який відрізняється тим, що оксид рідкісноземельного металу являє собою оксид церію 46 Виріб за п 43, який відрізняється тим, що каталітичне покриття являє собою оксид перехідного металу 47 Виріб за п 43, який відрізняється тим, що каталітичне покриття включає нітрат церію 48 Виріб за п 43, який відрізняється тим, що субстрат далі покривають другим каталітичним покриттям, що включає благородний метал 49 Виріб за п 48, який відрізняється тим, що благородний метал являє собою паладій 50 Виріб за п 48, який відрізняється тим, що площина поверхні каталітичного покриття, через яку протікають гази згоряння, дорівнює приблизно від 16 до 65 м2/г 51 Виріб за п 43, який відрізняється тим, що підкладка покрита оксидом алюмінію 52 Виріб за п 43, який відрізняється тим, що оксид алюмінію являє собою гама-оксид алюмінію 47514 53 Виріб за п 43, який відрізняється тим, що каталітичне покриття містить оксид церію IV 54 Виріб за п 43, який відрізняється тим, що каталітичне покриття містить Се(І\ІОз)з 55 Виріб за п 43, який відрізняється тим, що елемент резервуара містить в собі абсолютний етанол як пальне 56 Виріб за п 43, який відрізняється тим, що стільникова підкладка включає в себе субстрат що має ЩІЛЬНІСТЬ комірок від 1,4 до 62 комірок/см 2 (від 9 до 400 комірок/дюйм ) 57 Виріб за п 43, який відрізняється тим, що площа поверхні каталітичного покриття, через яку протікають гази згоряння, дорівнює приблизно від 2 16 до 65 м /г 58 Виріб за п 43, який відрізняється тим, що керамічний субстрат являє собою матеріал кордієрит 59 Спосіб забезпечення доставки газоподібних матеріалів до рота людини, який відрізняється тим, що включає в себе забезпечення виробу для куріння, що має бічну сторону, мундштук і кінцеву частину, розміщення бічних вентиляційних отворів між мундштуком і кінцевою частиною, розміщення всередині виробу резервуара рідкого пального для отримання повітря, що входить у вентиляційні отвори, коли курець розкурює виріб, забезпечення протікання суміші пального і повітря від резервуара до секції каталітичного згоряння з носієм стільникового субстрату, що служить носієм для шарів каталітичних матеріалів, де суміш пального і повітря згоряє, після цього забезпечення течи газів згоряння у напрямі до мундштука, вони проходять через секцію отримання аерозолю і неспалений тютюн 60 Спосіб за п 59, який відрізняється тим, що секція каталітичного згоряння має субстрат, покритий оксидом алюмінію 61 Спосіб за п 60, який відрізняється тим, що покритий субстрат має на собі перше каталітичне покриття 62 Спосіб за п 61, який відрізняється тим, що перше каталітичне покриття являє собою оксид рідкісноземельного металу 63 Спосіб за п 62, який відрізняється тим, що оксид рідкісноземельного металу являє собою оксид церію 64 Спосіб за п 63, який відрізняється тим, що резервуар містить у собі абсолютний етанол як пальне 65 Спосіб за п 63, який відрізняється тим, що площина поверхні каталітичного покриття, через яку протікають гази згоряння, дорівнює приблизно від 16 до 65 м2/г 66 Спосіб за п 61, який відрізняється тим, що перше каталітичне покриття являє собою оксид перехідного металу 67 Спосіб за п 61, який відрізняється тим, що перше каталітичне покриття включає нітрат церію 68 Спосіб за п 61, який відрізняється тим, що перше каталітичне покриття містить оксид церію IV 69 Спосіб за п 61, який відрізняється тим, що перше каталітичне покриття містить Се(І\ІОз)з 70 Спосіб за п 61, який відрізняється тим, що площина поверхні каталітичного покриття, через 47514 8 яку протікають гази згоряння, дорівнює приблизно 2 від 16 до 65 м /г 71 Спосіб за п 60, який відрізняється тим, що субстрат покривають другим каталітичним покриттям, що включає благородний метал 72 Спосіб за п 71, який відрізняється тим, що благородний метал являє собою паладій 73 Спосіб за п 60, який відрізняється тим, що оксид алюмінію являє собою гамма-оксид алюмі нію 74 Спосіб за п 60, який відрізняється тим, що керамічний субстрат являє собою матеріал кордієрит 75 Спосіб за п 59, який відрізняється тим, що керамічна секція включає субстрат, що має ЩІЛЬ2 НІСТЬ комірок від 1,4 до 62 комірок/см (від 9 до 400 комірок в/дюйм) Винахід належить до виробів для куріння, а також способів утворення ароматизованих продуктів згоряння та способів доставки їх до рота курця Попередні пропозиції полягали у використанні каталізаторів у виробах для куріння, де каталізатор змішується з вуглецевим матеріалом, щоб утворити горючий паливний елемент (патент США №5211684) Також було запропоновано використати аерозольну вихідну речовину з керамічного матеріалу для утворення аерозолю у виробі для куріння (патент США №5115820) Найбільш близьким аналогом для заявленого винаходу є виріб для куріння (патент США №5040551, опубл 20 08 1991), в якому для зниження вмісту окису вуглецю, що утворюється при згорянні пального, було запропоноване покриття пального оксидом церію Недоліками аналогу, є те, що в патенті не розкривається спосіб утворення суміші пального з повітрям, яке надходить в каталітичну камеру згоряння, та не показаний каталітичний субстрат з покриттям Найбільш близьким аналогом є також пристрій для поглинання запахів (патент США №5278113, опубл 11 01 1994) Не дивлячись на те, що в ньому використовується стільниковий матеріал, він тільки поглинає запах для наступного окислення Нема аналогії між усуненням запаху і забезпеченням приємного диму для курця Крім цього, цикл роботи пристрою за згаданим патентом не включає згоряння пального Вищевказані документи та їх ВІДМІННІ ознаки стосуються кожного незалежного пункту Задачею даного винаходу є створення такої конструкції виробу для куріння, який би забезпечував приємний дим для курця з одночасним контролюванням складу такого диму У широкому значенні, даний винахід включає в себе сигарету і спосіб її створення і дії, що включає теплове джерело, аерозольну частину ароматизатора і мундштук, де джерело тепла включає камеру змішання рідкого пального і повітря і камеру каталізатора горіння, в якій суміш пального з повітрям згоряє під впливом каталізатора Винахід включає спосіб контролювання продуктів згоряння, включаючи КІЛЬКОСТІ окислу вуглеводу, що утворюється Такий контроль виявляється в конструкції і дії розташування субстрату каталізатора, включаючи матрицю носія і покриття на ній, які можуть включати одне або більш алюмінієвих покриттів, покриття оксидом церію і, нарешті, покриття хлоридом платини/паладія Покриття оксидів і благородних металів є каталітичними Сигарета по даному винаходу включає секцію змішування пального з повітрям, яка вміщає резервуар рідкого абсорбенту, що містить рідке пальне Повітря переміщують через резервуар, щоб захопити частки пального, утворюючи суміш для подачі в камеру каталітичного згоряння Продукти згоряння протягують через частину ароматизатора, що включає гліцерин, щоб виробляти аерозоль на основі гліцерину Ароматизований аерозоль потім подається в мундштук курця Сигарета по даному винаходу має розміри і загальний ЗОВНІШНІЙ вигляд традиційних сигарет Фіг 1 являє собою креслення виробу для куріння по даному винаходу Фіг, 1 а являє собою розрізаний вигляд вздовж лінії 1а - 1а на фіг 1, Фіг 2 являє собою той же самий вигляд, що і фіг1, крім того показуючи схему потоків повітря, суміші пального з повітрям і аерозолю протягом куріння, і Фіг За - г являють собою види в перспективі стільникових матеріалів, використаних в даному винаході На кресленнях сигарета або виріб для куріння 10 включає секцію фільтра мундштука 11, секцію ароматизації 12, аерозольну секцію 13, секцію зберігання пального і змішування з повітрям 16 і секцію каталітичного горіння 17 Сигарету 10 ограновують зовнішньою циліндричною паперовою обгорткою 10г, яка може бути одинарним шматком обгорткового паперу або складена зі скріплених секцій або секцій, що перекриваються Може бути використаний додатковий обгортковий або армований папір Секція мундштука 11 являє собою фільтр для фільтрування газів сигарети 10 і може бути звичайним сигаретним фільтром Секція ароматизатора являє собою, головним чином, тютюн, різаний тютюн 12а, що включає розпушувач або ІНШІ матеріали і речовини, що ароматизують щоб посилити смак газів, що досягають рота курця Переважно, різаний тютюн 12а заповнює простір між секцією мундштука 11 і речовиною носія для аерозолю 19 Секція аерозолю 13 включає набивання носія аерозолю 19 з нанесеним на нього гліцерином Альтернативно гліцерину можуть бути використані багатоатомні спирти, такі як пропіленгліколь Речовини для підтримки аерозолю можуть включати вуглецевий мат, оксид магнію, оксид алюмінію, скляні гранули, вермикуліт, вугілля, алюмінієву фольгу і папір, покритий підданими гідролізу орга носилоксанами Речовина, створююча аерозоль, може бути також додана/введена в різаний тютюн або відтворений матеріал типу тютюну Коли гарячі гази згоряння, що включають пари води, СО2 і СО, примушують протікати через набивання 19, то утвориться гліцериновий аерозоль Секція зберігання пального і змішування з повітрям 16 включає бічні вентиляційні отвори, що знаходяться по окружності 21, через які зовнішнє повітря поступає в сигарету 10, коли її курять, як це буде пояснено далі Секція 16 включає резервуар абсорбенту пального 22, що включає матеріал ґнота, для зберігання рідкого пального в кількостях, що знаходяться в діапазоні від приблизно 300 до 500 мікролітрів (мкл) Резервуар абсорбенту пального складається з синтетичного волоконного матеріалу ґнота для передачі рідини, який використовує капілярну дію Переважно, у здійсненні на практиці даного винаходу використовується ґноти марки Трансорб Резервуар 22 може включати будь-який придатний матеріал для втримання рідкого пального і для того, щоб давати можливість йому змішуватися з повітрям при температурі, тиску і швидкостях потоку повітря, що є в сигареті 10 Переважне пальне являє собою рідкий абсолютний етанол При кімнатній температурі, переважними є відношення етанолу до повітря, що знаходяться в діапазоні від 3,3 до 19,0 (по об'єму) Можуть використовуватися ІНШІ горючі рідини, як, наприклад, спирти, складний ефір, вуглеводні, метанол, ізопропанол, гексан, метил карбонати спиртових ароматичних речовин і т д Далі можуть бути використані тепловиділяючі горючі речовини, які являють собою відносно не летючі попередники пального, що складаються з летючого компонента пального, ХІМІЧНО або фізично пов'язаного з матеріалом носія При нагріванні летючий компонент носія звільняється Таке пальне має перевагу запобігання втратам від випаровування протягом збереження і забезпечення звільнення пального в контрольованих і обмежених кількостях, достатніх для згоряння і генерування тепла Прикладами пального тепла, що звільняється під дією є метанол метилкарбонат, диметилкарбонат, триетилортоформіат, спирт абсорбований на цеоліті або молекулярних ситах і пальне марки "STERNO" І, нарешті, каталітична дія відбувається в секції 17, яка включає трубку подачі суміші 24 і внутрішню утримуючу каталізатор керамічну трубку 16, яка містить стільниковий матеріал 25, застосовуючи фрикційну посадку або ІНШІ способи приєднання Керамічні трубки 24, 26 складаються з щільного муліту (ЗАІ2О3 2S1O2) в скляній матриці Цей матеріал є тонкозернистним, працюючим при високій температурі і непористим Цей матеріал має насипну питому вагу рівну 2,4, робочу температуру 1650°С і МІЦНІСТЬ при вигині 137895,2кПа (20000 фунтів на квадратний дюйм) Трубки 24 і 26 переважно роблять з теплостійкого матеріалу, як, наприклад, MV20 мулітових керамічних трубок, виготовлених McDanel Refractory Co Каталітичний елемент 25, який переважно являє собою Celcor або Celcor 9475 стільниковий керамічний матеріал 15, покривають оксидом алюмінію, потім покривають каталітичним покриттям, що включає в себе 47514 10 оксид рідкісноземельного або перехідного металу, як, наприклад, оксид церію IV, і, нарешті, покривають каталітичним покриттям, що включає розчин благородного металу, переважно паладію або платини Після такої обробки покриттями, стільниковий субстрат 25 (див фіг За-г) вміщують в трубку сигарети 26 (фіг 1, 1а і 2) У додавання до керамічного матеріалу може бути використаний будьякий інший придатний негорючий матеріал для підкладки каталізатора, як, наприклад, не тканий вуглецевий мат, графітова повсть, нитка з вуглецевого волокна, вуглецева повсть, ткані керамічні волокна, МОНОЛІТНІ матеріали МОНОЛІТНІ матеріали, також що відносяться до стільникових матеріалів, є в продажу (наприклад, ті, що випускаються Согплпд GlassWorks, Corning, NY) Замість оксиду церію можуть бути використані Ta2Os, ZnO, ZrO2, МдТЮз, LaCoO-з, RuO2, CuO, MnO21 ZnO Стільниковий субстрат 25 має низьке падіння тиску, високу площу поверхні і високу теплову і механічну СТІЙКІСТЬ СТІЛЬНИКОВІ структури мають низьке падіння тиску (різниця в тиску, що створюється при пропущенні повітря через підкладку) у порівнянні з щільно упакованими волоконними керамічними матеріалами Типове падіння тиску сигарети (опір затягненню) дорівнює п'яти (5) дюймам (12,7см) води (вимірювальний прилад), коли такий тиск вимірюють у ротового кінця сигарети Стільниковий матеріал переважно має квадратні комірки і формулу 2МдО 2АІ2Оз 5SiO2 Стільниковий матеріал має відкриту пористість, рівну 33%, середній розмір пір 3,5 мікрона, коефіцієнт термічного розширення (25 - 1000°С х 10 / °С), рівний 10, і температуру плавлення, рівну приблизно 1450°С Стільниковий матеріал утворить гетерогенний каталізатор Що стосується фіг За, стільниковий заповнювач 25 включає шістнадцять (16) комірок 29 Розміри стільникового заповнювача 25 рівні а = 5,7мм, b = 5,7мм і с дорівнює 7мм На фіг 36 стільниковий заповнювач 25 включає дев'ять (9) комірок 29 Розміри стільникового заповнювача 25 рівні d = 4,5мм, є = 4,5мм і f дорівнює 7мм На фігЗв і Зг розміри g = 13,09 ± 1,17, h = 4,3мм, і = 1,8мм, j = 1,8мм, к = 4,3мм, І = 12,29 ± 0,69мм, m = 2,0мм і п = 3,0мм Фіг ЗВ показує елемент з п'ятьма (5) комірками і фігЗг показує елемент з двома (2) комірками Наступний за промивальним покриттям стабілізатора, який являє собою оксид алюмінію, причому промивальне покриття стабілізують для присутності в приладі високої температури, стільниковий субстрат 25 одержує каталітичну обробку Конфігурації Целкор Кордієріта, ілюстровані на фіг За - г, були каталізовані за допомогою обробки, як викладено в наступних прикладах Приклад 1 Дві СОТНІ (200) елементарних ланок монолітного керамічного стільникового матеріалу Целкор Кордієріта #9475 (2MgO 2AI2O3 5SiO2, покритого 5-АІ2Оз стабілізатором для роботи при високій температурі, діаметр 4 дюйма (10,16см), висота 1 дюйм (2,54см), маючого 400 комірок на квадратний дюйм) розрізали на МОНОЛІТНІ елементи з квадратним перетином, включаючи в себе дев'ять (9) комірок з розмірами 4,5мм х 4,5мм х 1мм (фиг 36) 12 11 47514 Стільниковий матеріал осушили на повітрі при деюнізованої дистильованої води 110°С протягом приблизно від 0,5 до 3 годин, щоб Сто з трьохсот (300) монолітних елементів, імзменшити рівень оклюдованої або адгезійної рідипрегнуваних Се(г\ІОз)з, обробили нагрітим (70°С) ни (включаючи НгО) ДВІСТІ (200) елементів потім розчином, утримуючим 1,6667г PdCI2, 0,25мл були введені в нагрітий (90°С) розчин, що складаH2PdCI6, (8ваг% розчин у воді), Юмл НСІ (1М) і ється з 200мл деюнізованої дистильованої води і 90мл деюнізованої дистильованої води в манері, 17,3692 Ce(NO3)3 6H2O Ce(NO3)3 розчинного у схожій з тією, що описана в прикладі 1 Сто обробводі МОНОЛІТНІ елементи, які перемішували вручну лених елементів були виявлені корисними в здійскожні 10 хвилин, тримали в нагрітому розчині проненні на практиці даного винаходу тягом півгодини Після видалення з розчину надПриклад З лишок рідини здули з елементів моноліту стислим Приблизно 60 осушених дев'яти (9) комірковаповітрям Потім елементи моноліту вмістили в них монолітних елементів були просочені Се(г\ІОз)з скляну чашку Петрі і нагріли при 60°С на гарячій 6Н2О способом, схожим з тим, що описаний в плитці протягом 20 хвилин МОНОЛІТНІ елементи прикладі 1 за винятком того, що було використано були потім осушені на повітрі при 110°С протягом 8,6846г Се(І\ІО3)з 6Н2О в ЮОмл деюнізованої ди1 години Вищеописана обробка була повторена стильованої води ще два рази, щоб дати 3 загальних обробки розПриблизно ЗО з імпрегнуваних Се(г\ІОз)з моночином Се(1\1Оз)з Після третьої і останньої обробки літних елементів були оброблені нагрітим розчиМОНОЛІТНІ елементи осушили на повітрі при 110°С ном (90°С), утримуючим 6,445г ZrCI2O 8Н2О в протягом ночі для того, щоб значною мірою осуЮОмл деюнізованої дистильованої води МОНОЛІТшити матеріал, що просочився і потім прожарюваНІ елементи, які вручну перемішували кожні 5 хвили на повітрі при 550°С протягом 5 годин лин, тримали в нагрітому розчині протягом 0,5 години Після видалення з розчину надлишок рідини ДВІСТІ (200) елементів, імпрегнуваних таким здули з монолітних елементів стислим повітрям чином Се(ЫОз)з розділили на чотири (4) рівні парПотім МОНОЛІТНІ елементи вмістили в скляну чашку ти Кожна партія була оброблена одним з чотирьох Петрі і нагріли при 60°С на гарячій плитці протягом різних розчинів PdCI2 20 хвилин МОНОЛІТНІ елементи були потім осушені Розчин 1 на повітрі при 1Ю°С протягом 1 години Вищеопи2% (вага/об'єм) розчин Pd, приготований розсану обробку повторили ще два рази, щоб дати З бавленням 15,7233мл розчину PdCI2 (0,0318г загальні обробки розчином ZrCI2O 8H2O Після Pd/мл) до 25мл деюнізованою водою третьої і останньої обробки МОНОЛІТНІ елементи Розчин 2 осушили на повітрі при 1Ю°С протягом ночі для 1% (вага/об'єм) розчин Pd, приготований розтого, щоб значною мірою осушити імпрегнуванний бавленням 15,7233мл розчину PdCI2 (0,0318г матеріал, і потім прожарювали на повітрі при Pd/мл) до 50 деюнізованою водою 720°С протягом 5 годин Біля тридцяти елементів Розчин З були виявлені корисними в здійсненні на практиці 0,5% (вага/об'єм) розчин Pd, приготований даного винаходу розбавленням 15,7233мл розчину PdCI2 (0,0318г Pd/мл) до ЮОмл деюнізованою водою Приклад 4 Розчин 4 П'ятнадцять (15) оброблених елементів моно0,25% (вага/об'єм) розчин Pd, приготований літу з прикладу 3 були додані до 0,005ваг% розрозбавленням 15,7233мл розчину PdCI2 (0,0318г чину Pt, приготованого розбавленням 0,125мл Pd/мл) до 200мл деюнізованою водою розчину хлорида платини (8ваг % Pt у воді) до 200мл деюнізованою дистильованою водою Після П'ятдесят (50) монолітних елементів, імпрегтого, як вони були навантажені в розчин протягом нуваних Се(г\ІОз)з, додали до розчину 1 і нагріли 10 хвилин, МОНОЛІТНІ елементи видалили, і надлидо 70 - 80°С П'ятдесят (50) монолітних елементів шок рідини здули з елементів моноліту стислим додали до кожного з інших розчинів 2 - 4 таким же повітрям Потім МОНОЛІТНІ елементи вмістили в чином У кожному випадку МОНОЛІТНІ елементи, які скляну чашку Петрі і нагріли при 60°С на гарячій вручну перемішували протягом 10 хвилин, тримаплитці протягом 20 хвилин МОНОЛІТНІ елементи ли в нагрітому розчині протягом 1 години Після були потім осушені на повітрі при 1Ю°С протягом видалення з розчину надлишок рідини здули з моночі і потім прожарені на повітрі при 720°С протянолітних елементів стислим повітрям Потім МОНОгом 5 годин Приготовані таким чином п'ятнадцять ЛІТНІ елементи вмістили в скляну чашку Петрі і елементів були виявлені корисними в здійсненні нагріли при 60°С на гарячій плитці протягом 20 на практиці даного винаходу хвилин МОНОЛІТНІ елементи були потім осушені на повітрі при 110°С протягом ночі і потім прожарені на повітрі при 550°С протягом 5 годин Оброблені таким чином елементи були виявлені корисними в здійсненні на практиці даного винаходу Приклад 2 Приблизно триста (300) осушених монолітних елементів, що складаються з двох (2) комірок (фіг Зг) з розмірами Змм х Змм х 12,3мм, просочили Се(г\ІОз)з 6Н2О в манері схожій з тією, що описана в прикладі 1, за винятком того, що використали 26,0538г Се(І\ІО3)з 6Н2О в 150мл Приклад 5 Приблизно тридцять (ЗО) осушених дев'яти коміркованих монолітних елементів були такі, що просочилися ZrCI2O 8H2O способом, схожим з тим, що описаний в прикладі З П'ятнадцять (15) ZrCI2O 8H2O монолітних елементів, що просочилися, були оброблені Се(г\ІОз)з 6Н2О способом, схожим з тим, що описаний в прикладі 3, за винятком того, що була використана температура кальцинування 720°С Приготовані таким чином п'ятнадцять елементів були корисними в здійсненні на практиці даного 14 13 47514 винаходу горінням (дивись стрілки ARi - AR4, фіг 2) Потік газу продовжується через трубку подачі 27 Приклад 6 П'ятнадцять (15) оброблених монолітних елеКоли курець продовжує розкурювати сигарету ментів з прикладу 5 були оброблені 0,005% розчи10, гази згоряння проходять з нагнітаючої трубки ни Pt способом, схожим з тим, що описаний в при27 через набивку носія, що містить гліцерин 19, кладі 4 утворюючи гліцериновий аерозоль, який протікає через секцію 10, захоплюючи аромат від різаного Керамічний елемент з кордієриту може мати тютюну 12а Аерозоль, навантажений ароматизоЩІЛЬНІСТЬ комірок від 9 до 400комірок/дюйма Такі ваними речовинами, нарешті, проходить через комірки покриті однорідним прошарком гама (у) фільтр мундштука 11 до рота курця Коли курець оксидом алюмінію, щоб збільшити стабільність і припиняєрозкурювання, каталізатор зберігає допокриття поверхні в сто разів або більш, як описастатню КІЛЬКІСТЬ тепла в секції 17 так, що, коли но у вищенаведених прикладах Як правило, покурець робить другу і подальше затягування, гокриття оксидом алюмінію в свою чергу покривають ріння буде продовжуватися без необхідності прирозчином Се(І\ІОз)з або суспензією оксиду церію курювати знову (оксид церію СеОг) Нітрат церію Се(І\ІОз)з є більш переважним тому, що може бути отримане більш Продукти згоряння, що покидають трубку наоднорідне покриття З'єднання церію, що включагнітання 27 і, нарешті, що досягають рота курця, ють оксалат, карбонат або нітрат церію (III), моявляють собою воду, СОг і CO Вага СО на сигарежуть бути використані як початкові матеріали при ту менше, ніж вага, знайдена в стандартних сигаумові, що їх перетворюють в оксид церію (IV) перетах, що продаються в цей час Наприклад, сигаред використанням в справжньому винаході Нарети по даному винаходу мають 0,2мл або нижче решті, на покриття, що містить церій, застосовують СО на сигарету третє покриття розбавленого розчину хлориду Зменшення змісту CO може бути приписано платини або хлориду паладію Ці покриття каталіпроцедурі, в якій суміш повітря і пального прохозаторів, коли вони активовані (коли ІНІЦІЮЮТЬ годить через стільниковий матеріал 20, який діє як ріння), генерують температури від приблизно покритий, і каталізатор, як описано тут Протягом 700°С до 1000°С Високі температури допомагатакого потоку, каталітична дія спричиняє окисленють в досягненні повного згоряння рідкого палива і ня CO у СОг, щоб істотно зменшити зміст CO, коли повітряній суміші і досягненні подальшого згорянці гази покидають трубку 27 ня окислу вуглеводу (CO) Беручи до уваги тепло, що генерується в секції згоряння 17, цю секцію можна ізолювати, викорисПри дії сигарети 10 курець розкурює секцію товуючи алюмінієву фольгу/шаруваті пластики з мундштука 11, викликаючи потік зовнішнього повіпаперовим наповнювачем, графітову фольгу, тря через бічні отвори 21 в секцію зберігання паскловолокно, не ткані вуглецеві мати і спряжене льного і змішування з повітрям 16 і, крім того, зовкерамічне волокно Така ІЗОЛЯЦІЯ також підтримує нішнє повітря протікає через кінцевий отвір 31 в каталізатор при температурі вище за температуру секції 17 (дивись шість (6) стрілок потоку, повітря його погасання (активації) між затягуванням AFi - AF4 і стрілки Ві і В>2 (фиг 2)) Потік зовнішнього повітря, представлений стрілками AF1 - AF4 Частина виробу для куріння, що містить катапроходить через резервуар, що містить пальне лізатор, може бути використана знову Передбаетанол, де утвориться суміш пальне/повітря Сучається, що пакет або картонна упаковка виробів міш повітря/пальне насичують, коли вона виходить для куріння може включати один або більш елез резервуара 22 Відношення повітря/пальне збіментів каталізаторів, які курець буде приєднувати льшують повітрям, що затягується через отвір кіндо кінця приладу для куріння ця сигарети 31, перш ніж суміш контактує з поверТермін "бездимний" означає багато чого в сихнею каталізатора на стільниковому матеріалі 25 гаретній промисловості, а саме пристрій, який Каталітичні поверхні, через які протікають гази, швидше нагріває, чим спалює тютюн "Безполурівні приблизно від 16 до 65м2/г Суміш пальм'яний" відноситься до каталітичного згоряння без не/повітря міняє напрям і починає течу у напрямі полум'я, що включає каталітичне окислення летюдо мундштука 11 У той час, як суміш повітчих органічних парів на металі або оксиді металу ря/пальне тече, вона приходить в контакт з покриПристрій, згідно з справжнім винаходом, є як "безтим керамічним стільниковим матеріалом 25 вседимним", так і "безполум'яним" редині трубки 26, коли сигарета 10 запалена Коли все пальне з резервуара 22 витрачене, традиційною запальничкою за допомогою прикласигарета 10 сама гасить себе Сигарета 10 розродення запальнички до області отвору на КІНЦІ сиблена, щоб зробити приблизно від 6 до 12 затягугарети 31 Коли гази продовжують рухатися до вань мундштука 11, вони нагріваються каталітичним Фіг. la ло ФІГ. 2 ФІГ. За Ф І Г . з£ ФІГ. Зг ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
