Полотно плаского колючого рулонного загородження

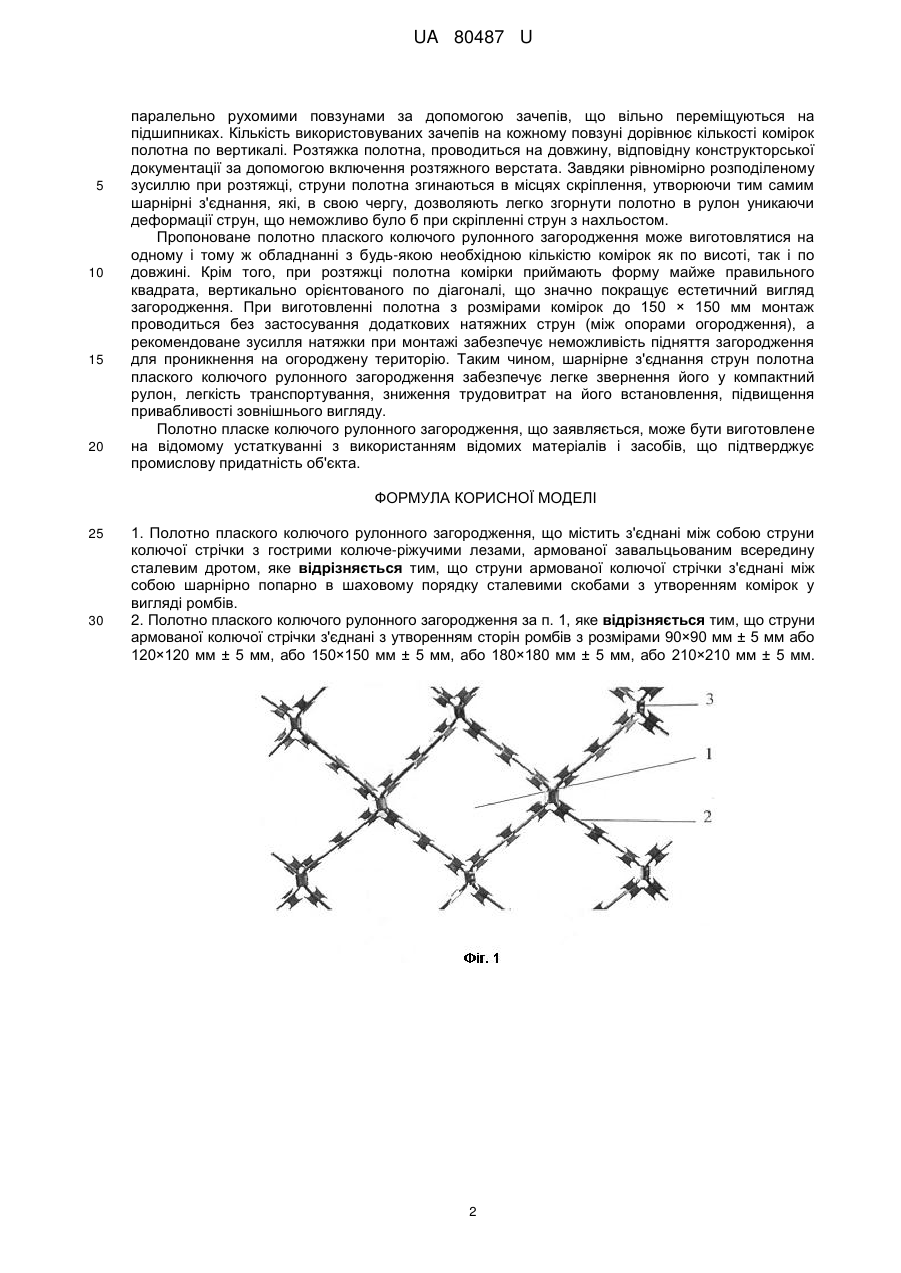

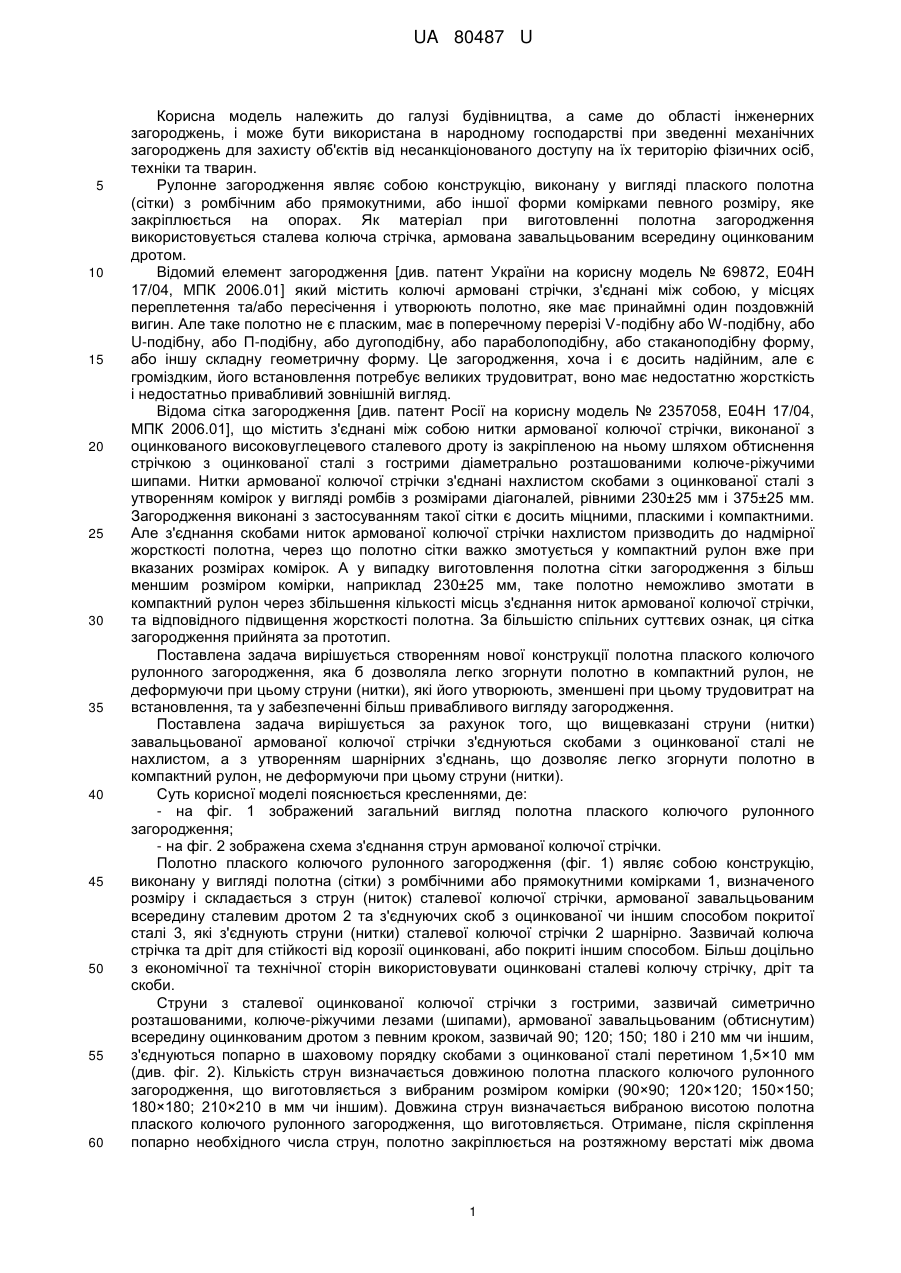

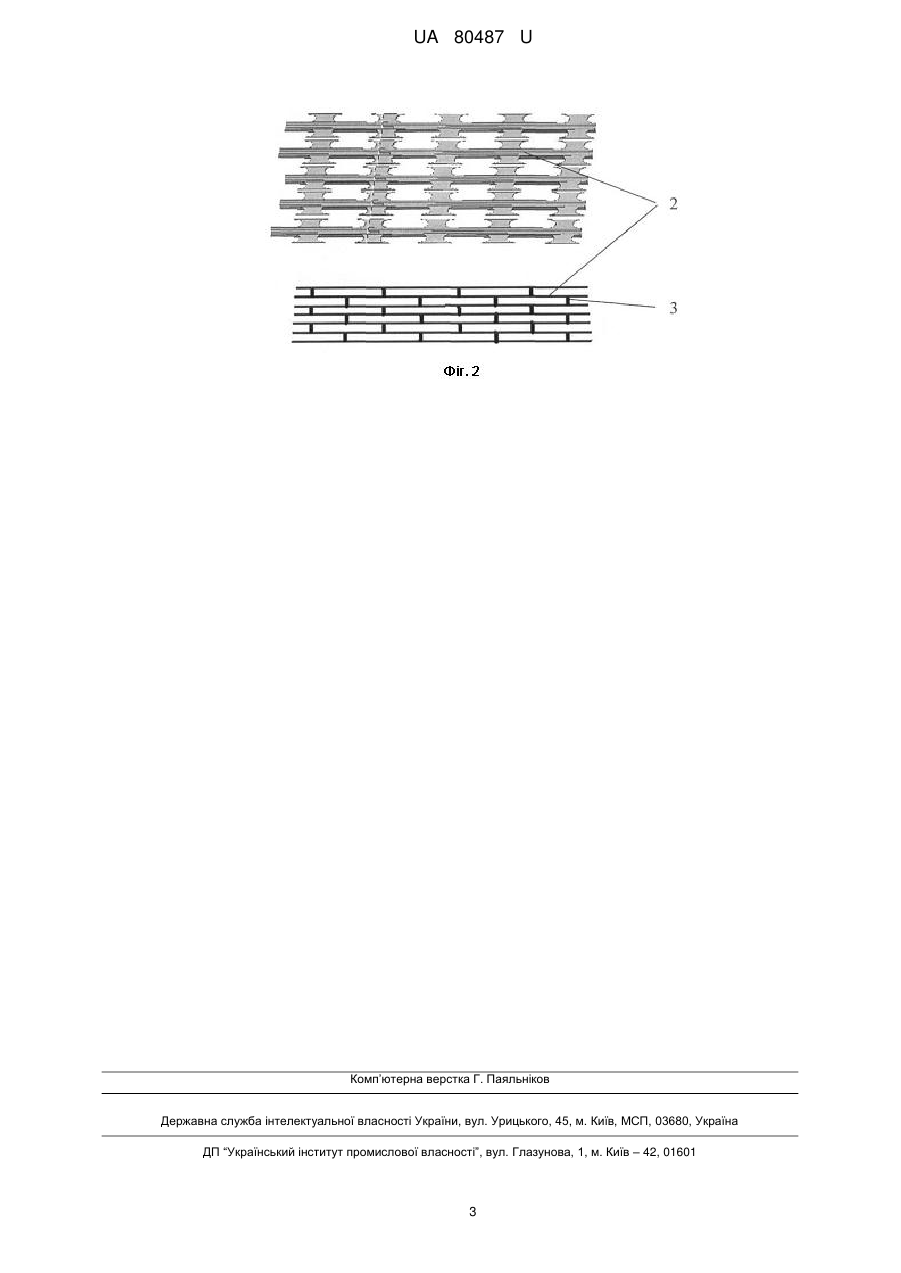

Реферат: Полотно плаского колючого рулонного загородження містить з'єднані між собою струни колючої стрічки з гострими колюче-ріжучими лезами, армованої завальцьованим всередину сталевим дротом. Струни армованої колючої стрічки з'єднані між собою шарнірно попарно в шаховому порядку сталевими скобами з утворенням комірок у вигляді ромбів. Струни армованої колючої стрічки з'єднані з утворенням сторін ромбів з розмірами 90×90 мм ± 5 мм або 120×120 мм ± 5 мм, або 150×150 мм ± 5 мм, або 180×180 мм ± 5 мм, або 210×210 мм ± 5 мм. UA 80487 U (54) ПОЛОТНО ПЛАСКОГО КОЛЮЧОГО РУЛОННОГО ЗАГОРОДЖЕННЯ UA 80487 U UA 80487 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, а саме до області інженерних загороджень, і може бути використана в народному господарстві при зведенні механічних загороджень для захисту об'єктів від несанкціонованого доступу на їх територію фізичних осіб, техніки та тварин. Рулонне загородження являє собою конструкцію, виконану у вигляді плаского полотна (сітки) з ромбічним або прямокутними, або іншої форми комірками певного розміру, яке закріплюється на опорах. Як матеріал при виготовленні полотна загородження використовується сталева колюча стрічка, армована завальцьованим всередину оцинкованим дротом. Відомий елемент загородження [див. патент України на корисну модель № 69872, Е04Н 17/04, МПК 2006.01] який містить колючі армовані стрічки, з'єднані між собою, у місцях переплетення та/або пересічення і утворюють полотно, яке має принаймні один поздовжній вигин. Але таке полотно не є пласким, має в поперечному перерізі V-подібну або W-подібну, або U-подібну, або П-подібну, або дугоподібну, або параболоподібну, або стаканоподібну форму, або іншу складну геометричну форму. Це загородження, хоча і є досить надійним, але є громіздким, його встановлення потребує великих трудовитрат, воно має недостатню жорсткість і недостатньо привабливий зовнішній вигляд. Відома сітка загородження [див. патент Росії на корисну модель № 2357058, Е04Н 17/04, МПК 2006.01], що містить з'єднані між собою нитки армованої колючої стрічки, виконаної з оцинкованого високовуглецевого сталевого дроту із закріпленою на ньому шляхом обтиснення стрічкою з оцинкованої сталі з гострими діаметрально розташованими колюче-ріжучими шипами. Нитки армованої колючої стрічки з'єднані нахлистом скобами з оцинкованої сталі з утворенням комірок у вигляді ромбів з розмірами діагоналей, рівними 230±25 мм і 375±25 мм. Загородження виконані з застосуванням такої сітки є досить міцними, пласкими і компактними. Але з'єднання скобами ниток армованої колючої стрічки нахлистом призводить до надмірної жорсткості полотна, через що полотно сітки важко змотується у компактний рулон вже при вказаних розмірах комірок. А у випадку виготовлення полотна сітки загородження з більш меншим розміром комірки, наприклад 230±25 мм, таке полотно неможливо змотати в компактний рулон через збільшення кількості місць з'єднання ниток армованої колючої стрічки, та відповідного підвищення жорсткості полотна. За більшістю спільних суттєвих ознак, ця сітка загородження прийнята за прототип. Поставлена задача вирішується створенням нової конструкції полотна плаского колючого рулонного загородження, яка б дозволяла легко згорнути полотно в компактний рулон, не деформуючи при цьому струни (нитки), які його утворюють, зменшені при цьому трудовитрат на встановлення, та у забезпеченні більш привабливого вигляду загородження. Поставлена задача вирішується за рахунок того, що вищевказані струни (нитки) завальцьованої армованої колючої стрічки з'єднуються скобами з оцинкованої сталі не нахлистом, а з утворенням шарнірних з'єднань, що дозволяє легко згорнути полотно в компактний рулон, не деформуючи при цьому струни (нитки). Суть корисної моделі пояснюється кресленнями, де: - на фіг. 1 зображений загальний вигляд полотна плаского колючого рулонного загородження; - на фіг. 2 зображена схема з'єднання струн армованої колючої стрічки. Полотно плаского колючого рулонного загородження (фіг. 1) являє собою конструкцію, виконану у вигляді полотна (сітки) з ромбічними або прямокутними комірками 1, визначеного розміру і складається з струн (ниток) сталевої колючої стрічки, армованої завальцьованим всередину сталевим дротом 2 та з'єднуючих скоб з оцинкованої чи іншим способом покритої сталі 3, які з'єднують струни (нитки) сталевої колючої стрічки 2 шарнірно. Зазвичай колюча стрічка та дріт для стійкості від корозії оцинковані, або покриті іншим способом. Більш доцільно з економічної та технічної сторін використовувати оцинковані сталеві колючу стрічку, дріт та скоби. Струни з сталевої оцинкованої колючої стрічки з гострими, зазвичай симетрично розташованими, колюче-ріжучими лезами (шипами), армованої завальцьованим (обтиснутим) всередину оцинкованим дротом з певним кроком, зазвичай 90; 120; 150; 180 і 210 мм чи іншим, з'єднуються попарно в шаховому порядку скобами з оцинкованої сталі перетином 1,5×10 мм (див. фіг. 2). Кількість струн визначається довжиною полотна плаского колючого рулонного загородження, що виготовляється з вибраним розміром комірки (90×90; 120×120; 150×150; 180×180; 210×210 в мм чи іншим). Довжина струн визначається вибраною висотою полотна плаского колючого рулонного загородження, що виготовляється. Отримане, після скріплення попарно необхідного числа струн, полотно закріплюється на розтяжному верстаті між двома 1 UA 80487 U 5 10 15 20 паралельно рухомими повзунами за допомогою зачепів, що вільно переміщуються на підшипниках. Кількість використовуваних зачепів на кожному повзуні дорівнює кількості комірок полотна по вертикалі. Розтяжка полотна, проводиться на довжину, відповідну конструкторської документації за допомогою включення розтяжного верстата. Завдяки рівномірно розподіленому зусиллю при розтяжці, струни полотна згинаються в місцях скріплення, утворюючи тим самим шарнірні з'єднання, які, в свою чергу, дозволяють легко згорнути полотно в рулон уникаючи деформації струн, що неможливо було б при скріпленні струн з нахльостом. Пропоноване полотно плаского колючого рулонного загородження може виготовлятися на одному і тому ж обладнанні з будь-якою необхідною кількістю комірок як по висоті, так і по довжині. Крім того, при розтяжці полотна комірки приймають форму майже правильного квадрата, вертикально орієнтованого по діагоналі, що значно покращує естетичний вигляд загородження. При виготовленні полотна з розмірами комірок до 150 × 150 мм монтаж проводиться без застосування додаткових натяжних струн (між опорами огородження), а рекомендоване зусилля натяжки при монтажі забезпечує неможливість підняття загородження для проникнення на огороджену територію. Таким чином, шарнірне з'єднання струн полотна плаского колючого рулонного загородження забезпечує легке звернення його у компактний рулон, легкість транспортування, зниження трудовитрат на його встановлення, підвищення привабливості зовнішнього вигляду. Полотно пласке колючого рулонного загородження, що заявляється, може бути виготовлене на відомому устаткуванні з використанням відомих матеріалів і засобів, що підтверджує промислову придатність об'єкта. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Полотно плаского колючого рулонного загородження, що містить з'єднані між собою струни колючої стрічки з гострими колюче-ріжучими лезами, армованої завальцьованим всередину сталевим дротом, яке відрізняється тим, що струни армованої колючої стрічки з'єднані між собою шарнірно попарно в шаховому порядку сталевими скобами з утворенням комірок у вигляді ромбів. 2. Полотно плаского колючого рулонного загородження за п. 1, яке відрізняється тим, що струни армованої колючої стрічки з'єднані з утворенням сторін ромбів з розмірами 90×90 мм ± 5 мм або 120×120 мм ± 5 мм, або 150×150 мм ± 5 мм, або 180×180 мм ± 5 мм, або 210×210 мм ± 5 мм. 2 UA 80487 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
