Пристрій для руйнування шкарлупи горіхів

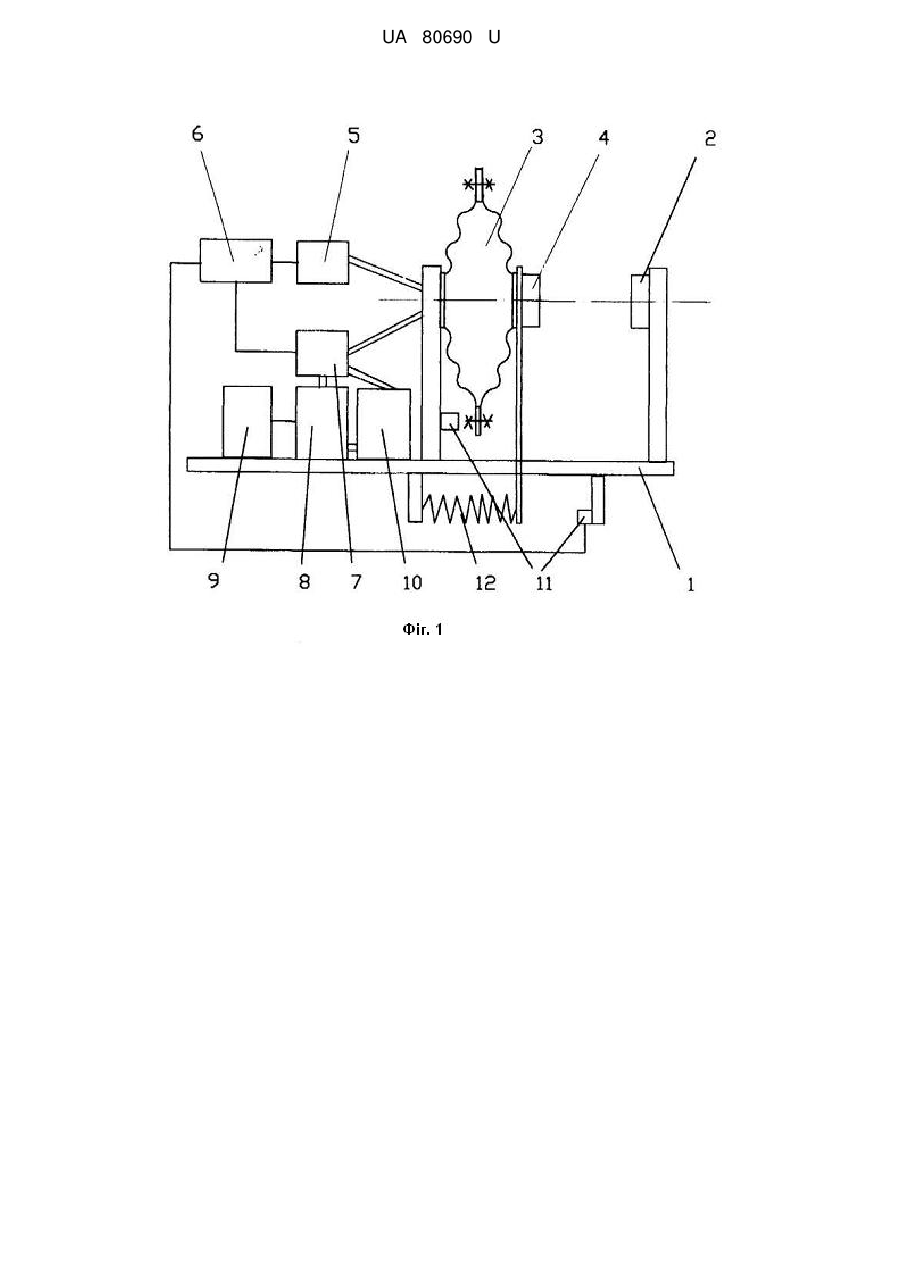

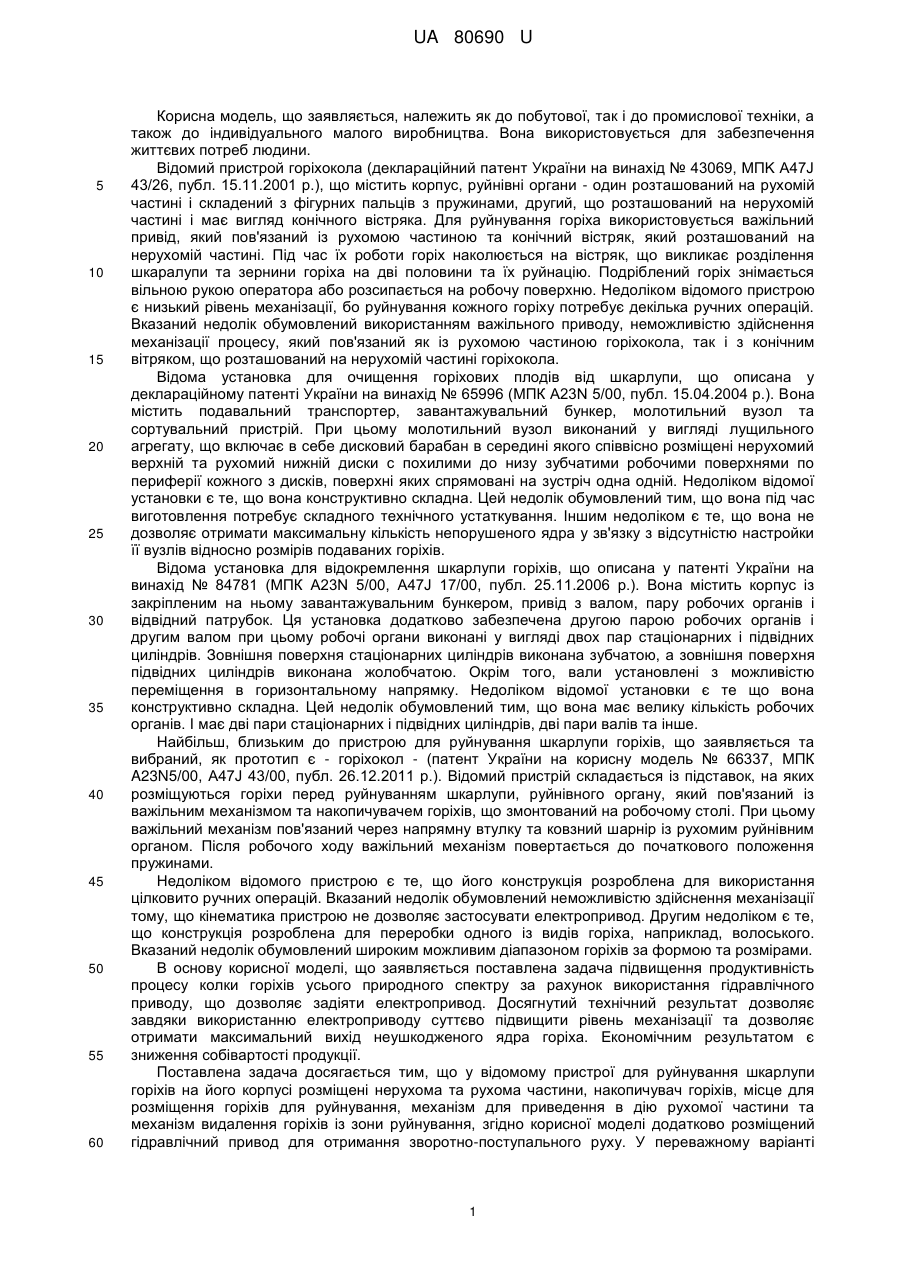

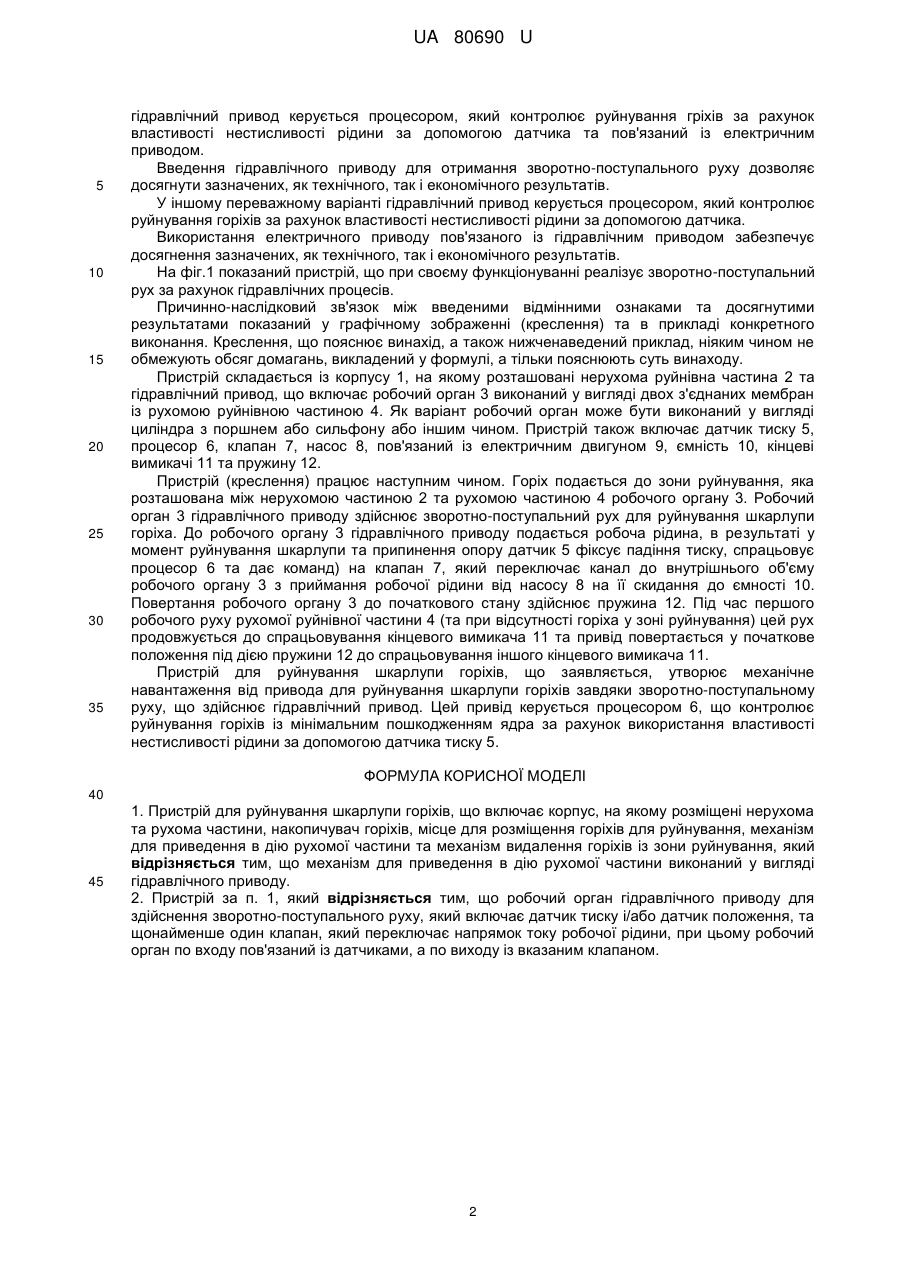

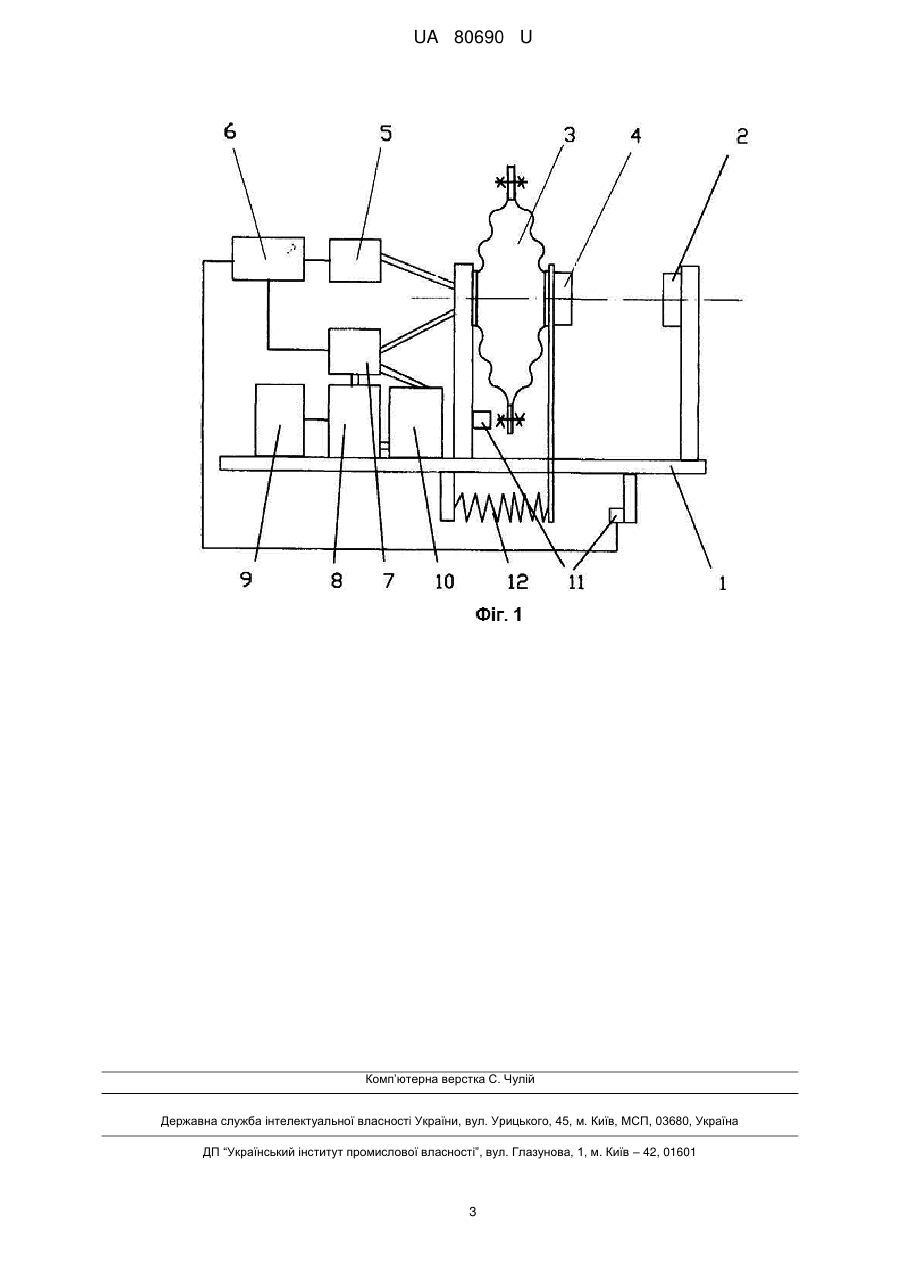

Реферат: UA 80690 U UA 80690 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється, належить як до побутової, так і до промислової техніки, а також до індивідуального малого виробництва. Вона використовується для забезпечення життєвих потреб людини. Відомий пристрой горіхокола (деклараційний патент України на винахід № 43069, МПK A47J 43/26, публ. 15.11.2001 р.), що містить корпус, руйнівні органи - один розташований на рухомій частині і складений з фігурних пальців з пружинами, другий, що розташований на нерухомій частині і має вигляд конічного вістряка. Для руйнування горіха використовується важільний привід, який пов'язаний із рухомою частиною та конічний вістряк, який розташований на нерухомій частині. Під час їх роботи горіх наколюється на вістряк, що викликає розділення шкаралупи та зернини горіха на дві половини та їх руйнацію. Подріблений горіх знімається вільною рукою оператора або розсипається на робочу поверхню. Недоліком відомого пристрою є низький рівень механізації, бо руйнування кожного горіху потребує декілька ручних операцій. Вказаний недолік обумовлений використанням важільного приводу, неможливістю здійснення механізації процесу, який пов'язаний як із рухомою частиною горіхокола, так і з конічним вітряком, що розташований на нерухомій частині горіхокола. Відома установка для очищення горіхових плодів від шкарлупи, що описана у деклараційному патенті України на винахід № 65996 (МПК A23N 5/00, публ. 15.04.2004 р.). Вона містить подавальний транспортер, завантажувальний бункер, молотильний вузол та сортувальний пристрій. При цьому молотильний вузол виконаний у вигляді лущильного агрегату, що включає в себе дисковий барабан в середині якого співвісно розміщені нерухомий верхній та рухомий нижній диски с похилими до низу зубчатими робочими поверхнями по периферії кожного з дисків, поверхні яких спрямовані на зустріч одна одній. Недоліком відомої установки є те, що вона конструктивно складна. Цей недолік обумовлений тим, що вона під час виготовлення потребує складного технічного устаткування. Іншим недоліком є те, що вона не дозволяє отримати максимальну кількість непорушеного ядра у зв'язку з відсутністю настройки її вузлів відносно розмірів подаваних горіхів. Відома установка для відокремлення шкарлупи горіхів, що описана у патенті України на винахід № 84781 (МПК A23N 5/00, A47J 17/00, публ. 25.11.2006 р.). Вона містить корпус із закріпленим на ньому завантажувальним бункером, привід з валом, пару робочих органів і відвідний патрубок. Ця установка додатково забезпечена другою парою робочих органів і другим валом при цьому робочі органи виконані у вигляді двох пар стаціонарних і підвідних циліндрів. Зовнішня поверхня стаціонарних циліндрів виконана зубчатою, а зовнішня поверхня підвідних циліндрів виконана жолобчатою. Окрім того, вали установлені з можливістю переміщення в горизонтальному напрямку. Недоліком відомої установки є те що вона конструктивно складна. Цей недолік обумовлений тим, що вона має велику кількість робочих органів. І має дві пари стаціонарних і підвідних циліндрів, дві пари валів та інше. Найбільш, близьким до пристрою для руйнування шкарлупи горіхів, що заявляється та вибраний, як прототип є - горіхокол - (патент України на корисну модель № 66337, МПК A23N5/00, A47J 43/00, публ. 26.12.2011 р.). Відомий пристрій складається із підставок, на яких розміщуються горіхи перед руйнуванням шкарлупи, руйнівного органу, який пов'язаний із важільним механізмом та накопичувачем горіхів, що змонтований на робочому столі. При цьому важільний механізм пов'язаний через напрямну втулку та ковзний шарнір із рухомим руйнівним органом. Після робочого ходу важільний механізм повертається до початкового положення пружинами. Недоліком відомого пристрою є те, що його конструкція розроблена для використання цілковито ручних операцій. Вказаний недолік обумовлений неможливістю здійснення механізації тому, що кінематика пристрою не дозволяє застосувати електропривод. Другим недоліком є те, що конструкція розроблена для переробки одного із видів горіха, наприклад, волоського. Вказаний недолік обумовлений широким можливим діапазоном горіхів за формою та розмірами. В основу корисної моделі, що заявляється поставлена задача підвищення продуктивність процесу колки горіхів усього природного спектру за рахунок використання гідравлічного приводу, що дозволяє задіяти електропривод. Досягнутий технічний результат дозволяє завдяки використанню електроприводу суттєво підвищити рівень механізації та дозволяє отримати максимальний вихід неушкодженого ядра горіха. Економічним результатом є зниження собівартості продукції. Поставлена задача досягається тим, що у відомому пристрої для руйнування шкарлупи горіхів на його корпусі розміщені нерухома та рухома частини, накопичувач горіхів, місце для розміщення горіхів для руйнування, механізм для приведення в дію рухомої частини та механізм видалення горіхів із зони руйнування, згідно корисної моделі додатково розміщений гідравлічний привод для отримання зворотно-поступального руху. У переважному варіанті 1 UA 80690 U 5 10 15 20 25 30 35 гідравлічний привод керується процесором, який контролює руйнування гріхів за рахунок властивості нестисливості рідини за допомогою датчика та пов'язаний із електричним приводом. Введення гідравлічного приводу для отримання зворотно-поступального руху дозволяє досягнути зазначених, як технічного, так і економічного результатів. У іншому переважному варіанті гідравлічний привод керується процесором, який контролює руйнування горіхів за рахунок властивості нестисливості рідини за допомогою датчика. Використання електричного приводу пов'язаного із гідравлічним приводом забезпечує досягнення зазначених, як технічного, так і економічного результатів. На фіг.1 показаний пристрій, що при своєму функціонуванні реалізує зворотно-поступальний рух за рахунок гідравлічних процесів. Причинно-наслідковий зв'язок між введеними відмінними ознаками та досягнутими результатами показаний у графічному зображенні (креслення) та в прикладі конкретного виконання. Креслення, що пояснює винахід, а також нижченаведений приклад, ніяким чином не обмежують обсяг домагань, викладений у формулі, а тільки пояснюють суть винаходу. Пристрій складається із корпусу 1, на якому розташовані нерухома руйнівна частина 2 та гідравлічний привод, що включає робочий орган 3 виконаний у вигляді двох з'єднаних мембран із рухомою руйнівною частиною 4. Як варіант робочий орган може бути виконаний у вигляді циліндра з поршнем або сильфону або іншим чином. Пристрій також включає датчик тиску 5, процесор 6, клапан 7, насос 8, пов'язаний із електричним двигуном 9, ємність 10, кінцеві вимикачі 11 та пружину 12. Пристрій (креслення) працює наступним чином. Горіх подається до зони руйнування, яка розташована між нерухомою частиною 2 та рухомою частиною 4 робочого органу 3. Робочий орган 3 гідравлічного приводу здійснює зворотно-поступальний рух для руйнування шкарлупи горіха. До робочого органу 3 гідравлічного приводу подається робоча рідина, в результаті у момент руйнування шкарлупи та припинення опору датчик 5 фіксує падіння тиску, спрацьовує процесор 6 та дає команд) на клапан 7, який переключає канал до внутрішнього об'єму робочого органу 3 з приймання робочої рідини від насосу 8 на її скидання до ємності 10. Повертання робочого органу 3 до початкового стану здійснює пружина 12. Під час першого робочого руху рухомої руйнівної частини 4 (та при відсутності горіха у зоні руйнування) цей рух продовжується до спрацьовування кінцевого вимикача 11 та привід повертається у початкове положення під дією пружини 12 до спрацьовування іншого кінцевого вимикача 11. Пристрій для руйнування шкарлупи горіхів, що заявляється, утворює механічне навантаження від привода для руйнування шкарлупи горіхів завдяки зворотно-поступальному руху, що здійснює гідравлічний привод. Цей привід керується процесором 6, що контролює руйнування горіхів із мінімальним пошкодженням ядра за рахунок використання властивості нестисливості рідини за допомогою датчика тиску 5. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Пристрій для руйнування шкарлупи горіхів, що включає корпус, на якому розміщені нерухома та рухома частини, накопичувач горіхів, місце для розміщення горіхів для руйнування, механізм для приведення в дію рухомої частини та механізм видалення горіхів із зони руйнування, який відрізняється тим, що механізм для приведення в дію рухомої частини виконаний у вигляді гідравлічного приводу. 2. Пристрій за п. 1, який відрізняється тим, що робочий орган гідравлічного приводу для здійснення зворотно-поступального руху, який включає датчик тиску і/або датчик положення, та щонайменше один клапан, який переключає напрямок току робочої рідини, при цьому робочий орган по входу пов'язаний із датчиками, а по виходу із вказаним клапаном. 2 UA 80690 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
