Пристрій для руйнування шкаралупи горіхів

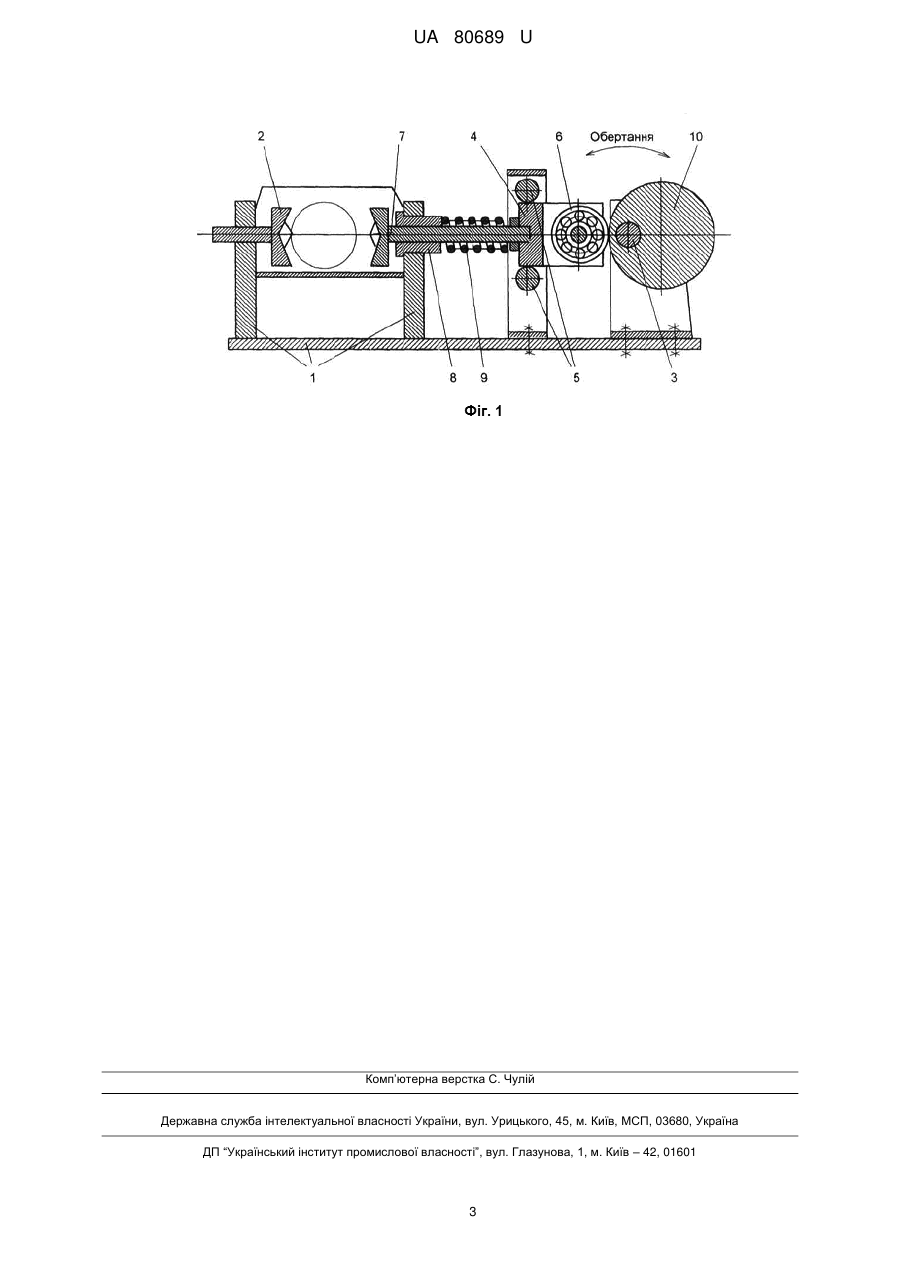

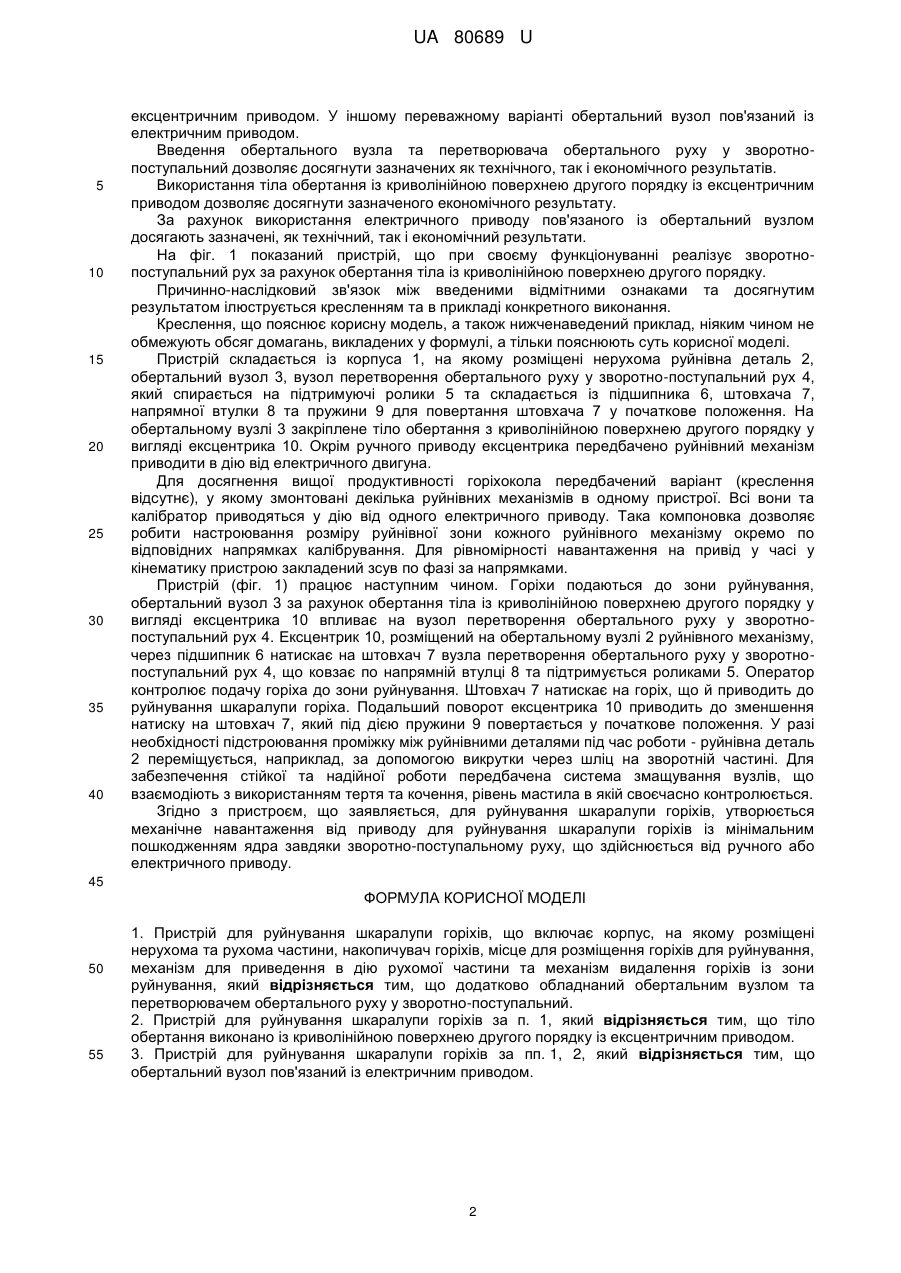

Реферат: UA 80689 U UA 80689 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель, що заявляється, належить як до побутової, так і до промислової техніки, а також до індивідуального малого виробництва. Вона використовується для забезпечення життєвих потреб людини. Відомий пристрій горіхокола (деклараційний патент України на винахід № 43069, МПК A47J 43/26, публ. 15.11.2001 р.), що містить корпус, руйнівні органи - один розташований на рухомій частині і складений з фігурних пальців з пружинами, другий, що розташований на нерухомій частині, має вигляд конічного вістря. Руйнується горіх важільним приводом, який пов'язаний із рухомою частиною та конічним вістрям, який розташований на нерухомій частині. Під час їх роботи горіх наколюється на вістря, що викликає розділення шкаралупи та зернини горіха на дві половини та їх руйнацію. Подрібнений горіх знімається вільною рукою оператора або розсипається на робочу поверхню. Недоліком відомого пристрою є низький рівень механізації, бо руйнування кожного горіха потребує декілька ручних операцій. Вказаний недолік обумовлений використанням важільного приводу, який пов'язаний як із рухомою частиною горіхокола, так і з конічним вістрям, що розташований на нерухомій частині горіхокола, що унеможливлює здійснення механізацію процесу. Відома установка для очищення горіхових плодів від шкаралупи, що описана у деклараційному патенті України на винахід № 65996 (МПК A23N 5/00, публ. 15.04.2004 р.). Вона містить подавальний транспортер, завантажувальний бункер, молотильний вузол та сортувальний пристрій. При цьому молотильний вузол виконаний у вигляді лущильного агрегату, що включає в себе дисковий барабан всередині якого співвісно розміщені нерухомий верхній та рухомий нижній диски з похилими донизу зубчатими робочими поверхнями по периферії кожного з дисків, поверхні яких спрямовані назустріч одна одній. Недоліком відомої установки є те, що вона конструктивно складна. Цей недолік обумовлений тим, що установка під час виготовлення потребує складного технічного устаткування. Іншим недоліком є те, що вона не дозволяє отримати максимальну кількість неушкодженого ядра у зв'язку з відсутністю настройки її вузлів відносно розмірів подаваних горіхів. Відома установка для відокремлення шкаралупи горіхів, що описана у патенті України на винахід № 84781 (МПК A23N 5/00, A47J 17/00, публ. 25.11.2006 р.). Вона містить корпус із закріпленим на ньому завантажувальним бункером, привід з валом, пару робочих органів і відвідний патрубок. Ця установка додатково забезпечена другою парою робочих органів і другим валом, при цьому робочі органи виконані у вигляді двох пар стаціонарних і підвідних циліндрів. Зовнішня поверхня стаціонарних циліндрів виконана зубчатою, а зовнішня поверхня підвідних циліндрів виконана жолобчатою. Окрім того, вали установлені з можливістю переміщення в горизонтальному напрямку. Недоліком відомої установки є те, що вона конструктивно складна. Цей недолік обумовлений тим, що вона має велику кількість робочих органів у вигляді двох пар стаціонарних і підвідних циліндрів. Найбільш близьким пристрою для руйнування шкаралупи горіхів, що заявляється, та вибраний як прототип є - горіхокол - (патент України на корисну модель № 66337, МПК A23N5/00, A47J 43/00, публ. 26.12.2011 р.). Відомий пристрій складається із підставок, на яких розміщуються горіхи перед руйнуванням шкаралупи, руйнівного органу, який пов'язаний із важільним механізмом. Накопичувач горіхів змонтований на робочому столі, привід важільного механізму здійснюється через напрямну втулку за допомогою ковзного шарніра та після робочого ходу важільний механізм повертається до початкового положення пружинами. Недоліком відомого пристрою є те, що його конструкція розроблена для використання цілковито ручних операцій. Вказаний недолік обумовлений неможливістю здійснення механізації тому, що кінематика пристрою не дозволяє застосувати електропривод. Другим недоліком є те, що конструкція розроблена для переробки одного із видів горіха, наприклад, волоського. Вказаний недолік обумовлений широким можливим діапазоном горіхів за формою та розмірами. В основу корисної моделі, що заявляється, поставлена задача підвищити продуктивність процесу колення горіхів за рахунок використання кінематичної схеми, що дозволяє задіяти електропривід. Досягнутий технічний результат дозволяє суттєво підвищити рівень механізації та дозволяє отримати максимальний вихід неушкодженого ядра горіхів усього природного спектра. Економічним результатом є зниження собівартості продукції. Поставлена задача вирішується тим, що у відомому пристрої для руйнування шкаралупи горіхів у його корпусі розміщені нерухома та рухома частини, накопичувач горіхів, місце для розміщення горіхів для руйнування, механізм для приведення в дію рухомої частини та механізм видалення горіхів із зони руйнування, згідно з корисною моделлю додатково розміщують обертальний вузол та перетворювач обертального руху у зворотно-поступальний. У переважному варіанті тіло обертання виконано із криволінійною поверхнею другого порядку із 1 UA 80689 U 5 10 15 20 25 30 35 40 ексцентричним приводом. У іншому переважному варіанті обертальний вузол пов'язаний із електричним приводом. Введення обертального вузла та перетворювача обертального руху у зворотнопоступальний дозволяє досягнути зазначених як технічного, так і економічного результатів. Використання тіла обертання із криволінійною поверхнею другого порядку із ексцентричним приводом дозволяє досягнути зазначеного економічного результату. За рахунок використання електричного приводу пов'язаного із обертальний вузлом досягають зазначені, як технічний, так і економічний результати. На фіг. 1 показаний пристрій, що при своєму функціонуванні реалізує зворотнопоступальний рух за рахунок обертання тіла із криволінійною поверхнею другого порядку. Причинно-наслідковий зв'язок між введеними відмітними ознаками та досягнутим результатом ілюструється кресленням та в прикладі конкретного виконання. Креслення, що пояснює корисну модель, а також нижченаведений приклад, ніяким чином не обмежують обсяг домагань, викладених у формулі, а тільки пояснюють суть корисної моделі. Пристрій складається із корпуса 1, на якому розміщені нерухома руйнівна деталь 2, обертальний вузол 3, вузол перетворення обертального руху у зворотно-поступальний рух 4, який спирається на підтримуючі ролики 5 та складається із підшипника 6, штовхача 7, напрямної втулки 8 та пружини 9 для повертання штовхача 7 у початкове положення. На обертальному вузлі 3 закріплене тіло обертання з криволінійною поверхнею другого порядку у вигляді ексцентрика 10. Окрім ручного приводу ексцентрика передбачено руйнівний механізм приводити в дію від електричного двигуна. Для досягнення вищої продуктивності горіхокола передбачений варіант (креслення відсутнє), у якому змонтовані декілька руйнівних механізмів в одному пристрої. Всі вони та калібратор приводяться у дію від одного електричного приводу. Така компоновка дозволяє робити настроювання розміру руйнівної зони кожного руйнівного механізму окремо по відповідних напрямках калібрування. Для рівномірності навантаження на привід у часі у кінематику пристрою закладений зсув по фазі за напрямками. Пристрій (фіг. 1) працює наступним чином. Горіхи подаються до зони руйнування, обертальний вузол 3 за рахунок обертання тіла із криволінійною поверхнею другого порядку у вигляді ексцентрика 10 впливає на вузол перетворення обертального руху у зворотнопоступальний рух 4. Ексцентрик 10, розміщений на обертальному вузлі 2 руйнівного механізму, через підшипник 6 натискає на штовхач 7 вузла перетворення обертального руху у зворотнопоступальний рух 4, що ковзає по напрямній втулці 8 та підтримується роликами 5. Оператор контролює подачу горіха до зони руйнування. Штовхач 7 натискає на горіх, що й приводить до руйнування шкаралупи горіха. Подальший поворот ексцентрика 10 приводить до зменшення натиску на штовхач 7, який під дією пружини 9 повертається у початкове положення. У разі необхідності підстроювання проміжку між руйнівними деталями під час роботи - руйнівна деталь 2 переміщується, наприклад, за допомогою викрутки через шліц на зворотній частині. Для забезпечення стійкої та надійної роботи передбачена система змащування вузлів, що взаємодіють з використанням тертя та кочення, рівень мастила в якій своєчасно контролюється. Згідно з пристроєм, що заявляється, для руйнування шкаралупи горіхів, утворюється механічне навантаження від приводу для руйнування шкаралупи горіхів із мінімальним пошкодженням ядра завдяки зворотно-поступальному руху, що здійснюється від ручного або електричного приводу. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Пристрій для руйнування шкаралупи горіхів, що включає корпус, на якому розміщені нерухома та рухома частини, накопичувач горіхів, місце для розміщення горіхів для руйнування, механізм для приведення в дію рухомої частини та механізм видалення горіхів із зони руйнування, який відрізняється тим, що додатково обладнаний обертальним вузлом та перетворювачем обертального руху у зворотно-поступальний. 2. Пристрій для руйнування шкаралупи горіхів за п. 1, який відрізняється тим, що тіло обертання виконано із криволінійною поверхнею другого порядку із ексцентричним приводом. 3. Пристрій для руйнування шкаралупи горіхів за пп. 1, 2, який відрізняється тим, що обертальний вузол пов'язаний із електричним приводом. 2 UA 80689 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
