Упаковка для харчового продукту

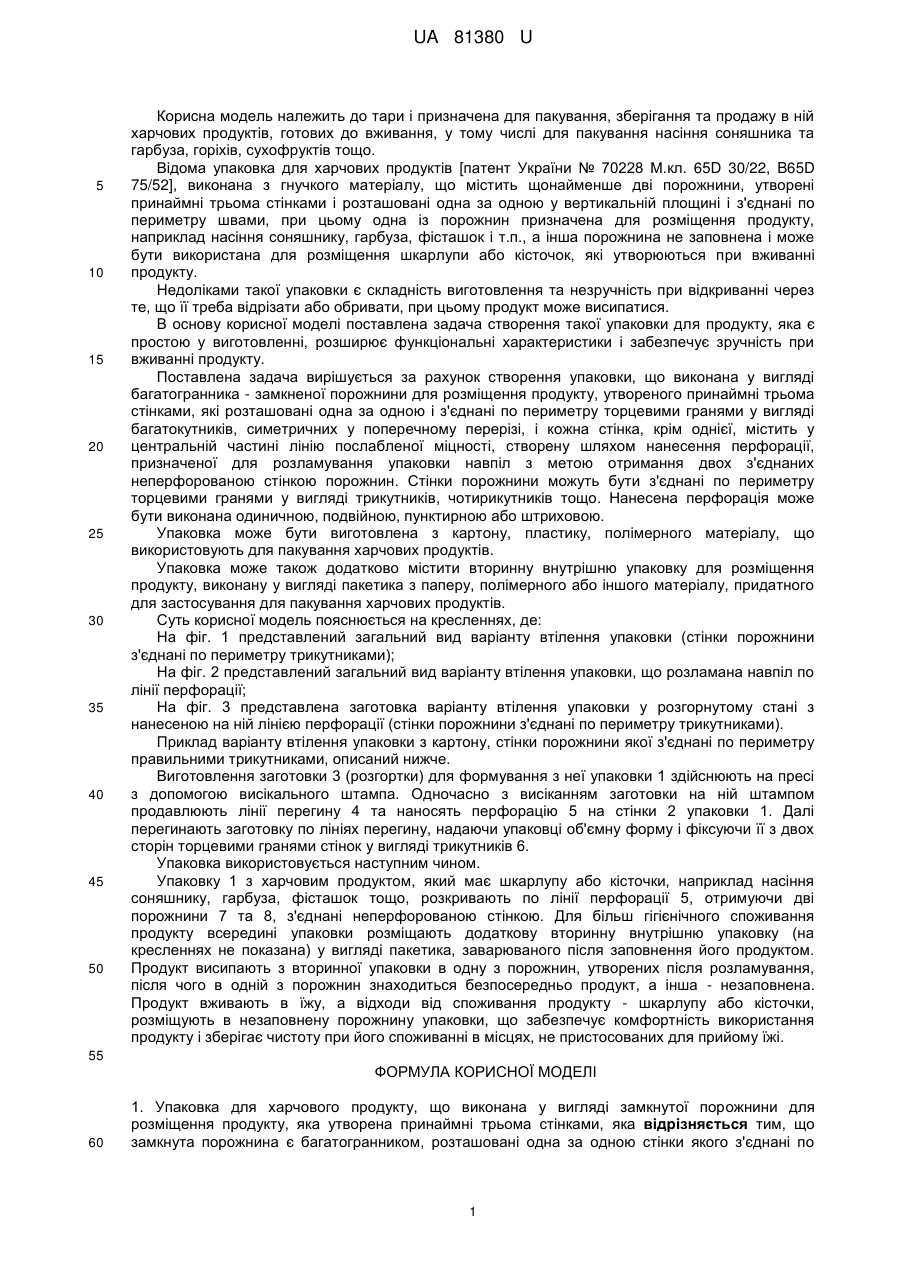

Реферат: UA 81380 U UA 81380 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до тари і призначена для пакування, зберігання та продажу в ній харчових продуктів, готових до вживання, у тому числі для пакування насіння соняшника та гарбуза, горіхів, сухофруктів тощо. Відома упаковка для харчових продуктів [патент України № 70228 М.кл. 65D 30/22, B65D 75/52], виконана з гнучкого матеріалу, що містить щонайменше дві порожнини, утворені принаймні трьома стінками і розташовані одна за одною у вертикальній площині і з'єднані по периметру швами, при цьому одна із порожнин призначена для розміщення продукту, наприклад насіння соняшнику, гарбуза, фісташок і т.п., а інша порожнина не заповнена і може бути використана для розміщення шкарлупи або кісточок, які утворюються при вживанні продукту. Недоліками такої упаковки є складність виготовлення та незручність при відкриванні через те, що її треба відрізати або обривати, при цьому продукт може висипатися. В основу корисної моделі поставлена задача створення такої упаковки для продукту, яка є простою у виготовленні, розширює функціональні характеристики і забезпечує зручність при вживанні продукту. Поставлена задача вирішується за рахунок створення упаковки, що виконана у вигляді багатогранника - замкненої порожнини для розміщення продукту, утвореного принаймні трьома стінками, які розташовані одна за одною і з'єднані по периметру торцевими гранями у вигляді багатокутників, симетричних у поперечному перерізі, і кожна стінка, крім однієї, містить у центральній частині лінію послабленої міцності, створену шляхом нанесення перфорації, призначеної для розламування упаковки навпіл з метою отримання двох з'єднаних неперфорованою стінкою порожнин. Стінки порожнини можуть бути з'єднані по периметру торцевими гранями у вигляді трикутників, чотирикутників тощо. Нанесена перфорація може бути виконана одиничною, подвійною, пунктирною або штриховою. Упаковка може бути виготовлена з картону, пластику, полімерного матеріалу, що використовують для пакування харчових продуктів. Упаковка може також додатково містити вторинну внутрішню упаковку для розміщення продукту, виконану у вигляді пакетика з паперу, полімерного або іншого матеріалу, придатного для застосування для пакування харчових продуктів. Суть корисної модель пояснюється на кресленнях, де: На фіг. 1 представлений загальний вид варіанту втілення упаковки (стінки порожнини з'єднані по периметру трикутниками); На фіг. 2 представлений загальний вид варіанту втілення упаковки, що розламана навпіл по лінії перфорації; На фіг. 3 представлена заготовка варіанту втілення упаковки у розгорнутому стані з нанесеною на ній лінією перфорації (стінки порожнини з'єднані по периметру трикутниками). Приклад варіанту втілення упаковки з картону, стінки порожнини якої з'єднані по периметру правильними трикутниками, описаний нижче. Виготовлення заготовки 3 (розгортки) для формування з неї упаковки 1 здійснюють на пресі з допомогою висікального штампа. Одночасно з висіканням заготовки на ній штампом продавлюють лінії перегину 4 та наносять перфорацію 5 на стінки 2 упаковки 1. Далі перегинають заготовку по лініях перегину, надаючи упаковці об'ємну форму і фіксуючи її з двох сторін торцевими гранями стінок у вигляді трикутників 6. Упаковка використовується наступним чином. Упаковку 1 з харчовим продуктом, який має шкарлупу або кісточки, наприклад насіння соняшнику, гарбуза, фісташок тощо, розкривають по лінії перфорації 5, отримуючи дві порожнини 7 та 8, з'єднані неперфорованою стінкою. Для більш гігієнічного споживання продукту всередині упаковки розміщають додаткову вторинну внутрішню упаковку (на кресленнях не показана) у вигляді пакетика, заварюваного після заповнення його продуктом. Продукт висипають з вторинної упаковки в одну з порожнин, утворених після розламування, після чого в одній з порожнин знаходиться безпосередньо продукт, а інша - незаповнена. Продукт вживають в їжу, а відходи від споживання продукту - шкарлупу або кісточки, розміщують в незаповнену порожнину упаковки, що забезпечує комфортність використання продукту і зберігає чистоту при його споживанні в місцях, не пристосованих для прийому їжі. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Упаковка для харчового продукту, що виконана у вигляді замкнутої порожнини для розміщення продукту, яка утворена принаймні трьома стінками, яка відрізняється тим, що замкнута порожнина є багатогранником, розташовані одна за одною стінки якого з'єднані по 1 UA 81380 U 5 10 15 периметру торцевими гранями у вигляді багатокутників, симетричних у поперечному перерізі, і кожна стінка, крім однієї, має у центральній частині лінію послабленої міцності, створену шляхом нанесення перфорації, призначеної для розламування упаковки навпіл з метою отримання двох з'єднаних неперфорованою стінкою порожнин. 2. Упаковка за п. 1, яка відрізняється тим, що стінки порожнини можуть бути з'єднані по периметру торцевими гранями у вигляді трикутників, симетричних у поперечному перерізі. 3. Упаковка за п. 1, яка відрізняється тим, що стінки порожнини можуть бути з'єднані по периметру торцевими гранями у вигляді чотирикутників, симетричних у поперечному перерізі 4. Упаковка за п. 1, яка відрізняється тим, що нанесена перфорація може бути одиничною, подвійною, пунктирною або штриховою. 5. Упаковка за п. 1, яка відрізняється тим, що може бути виконана з картону, пластику, полімерного або іншого матеріалу, придатного для застосування для пакування харчових продуктів. 6. Упаковка за п. 1, яка відрізняється тим, що додатково містить вторинну внутрішню упаковку для розміщення продукту. 7. Упаковка за п. 6, яка відрізняється тим, що вторинна внутрішня упаковка виконана у вигляді пакетика з паперу, полімерного або іншого матеріалу, придатного для застосування для пакування харчових продуктів. 2 UA 81380 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
