Одношарова картонна упаковка для харчового продукту

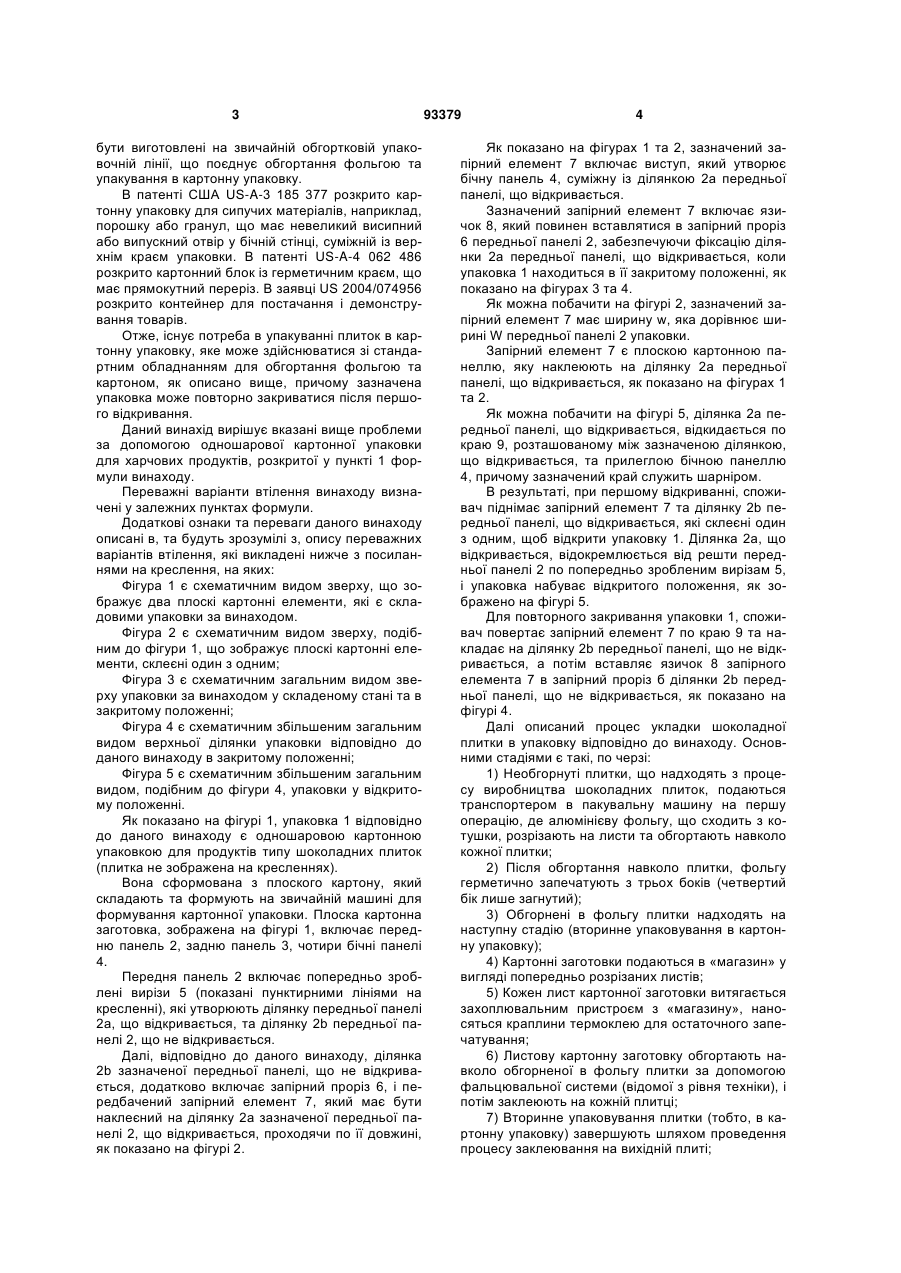

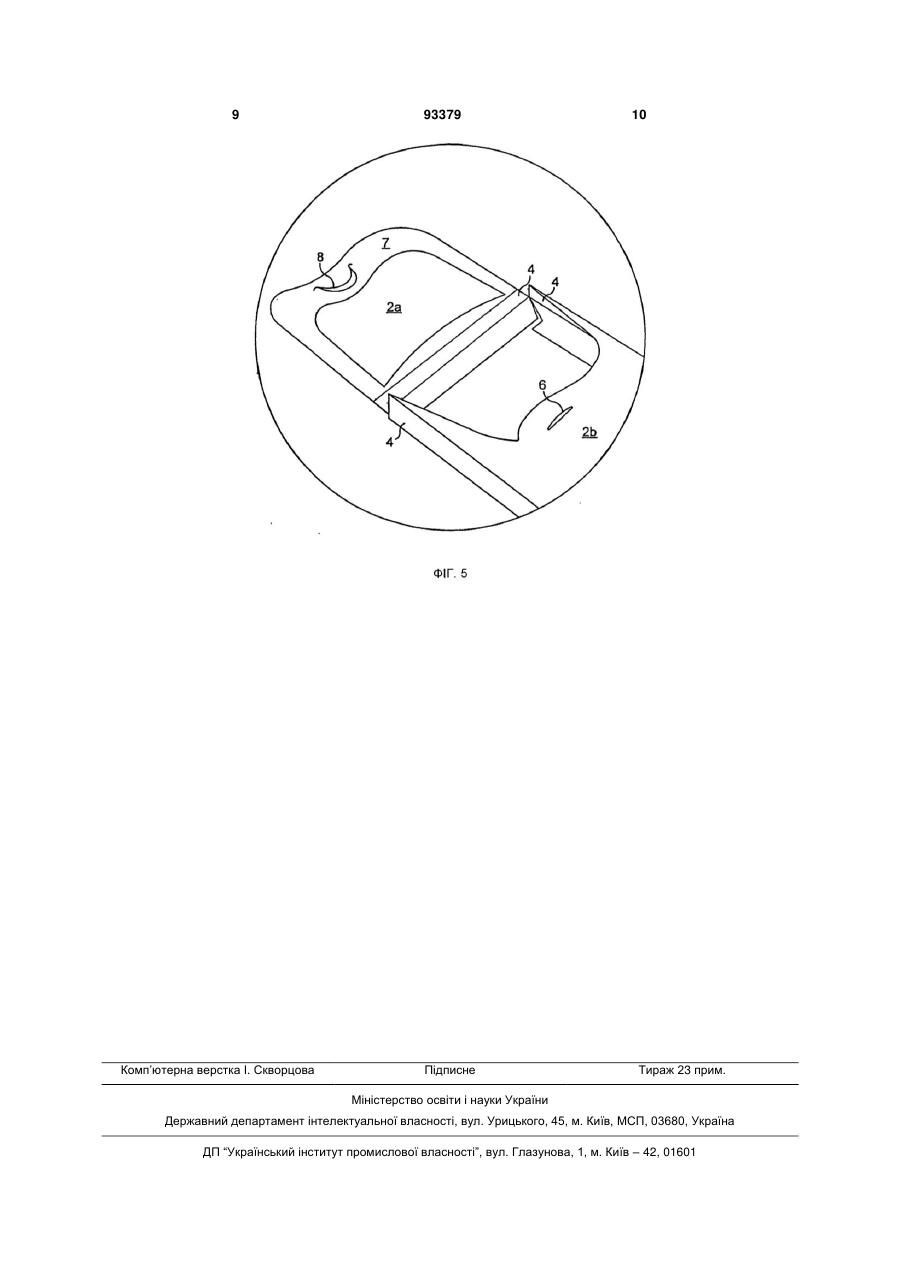

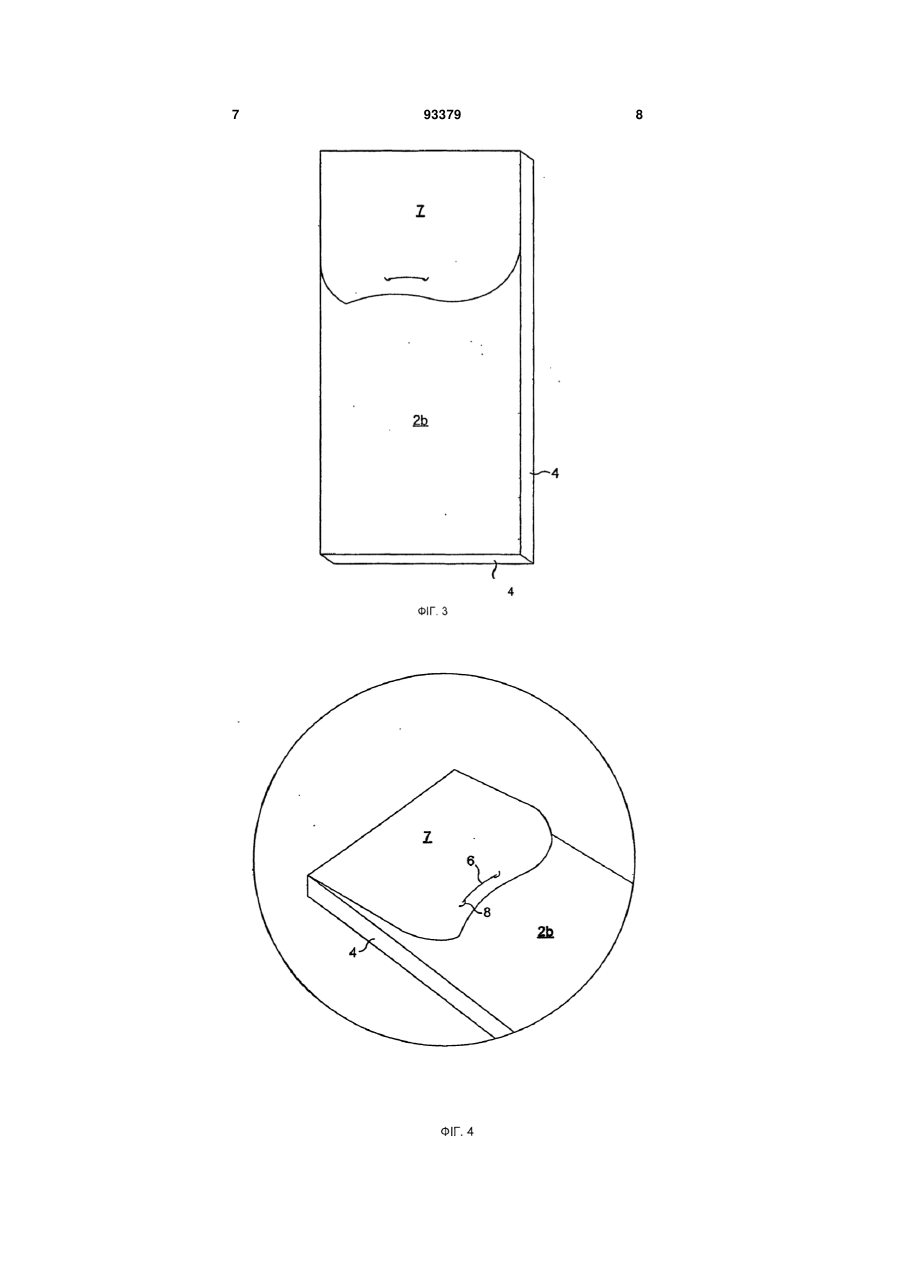

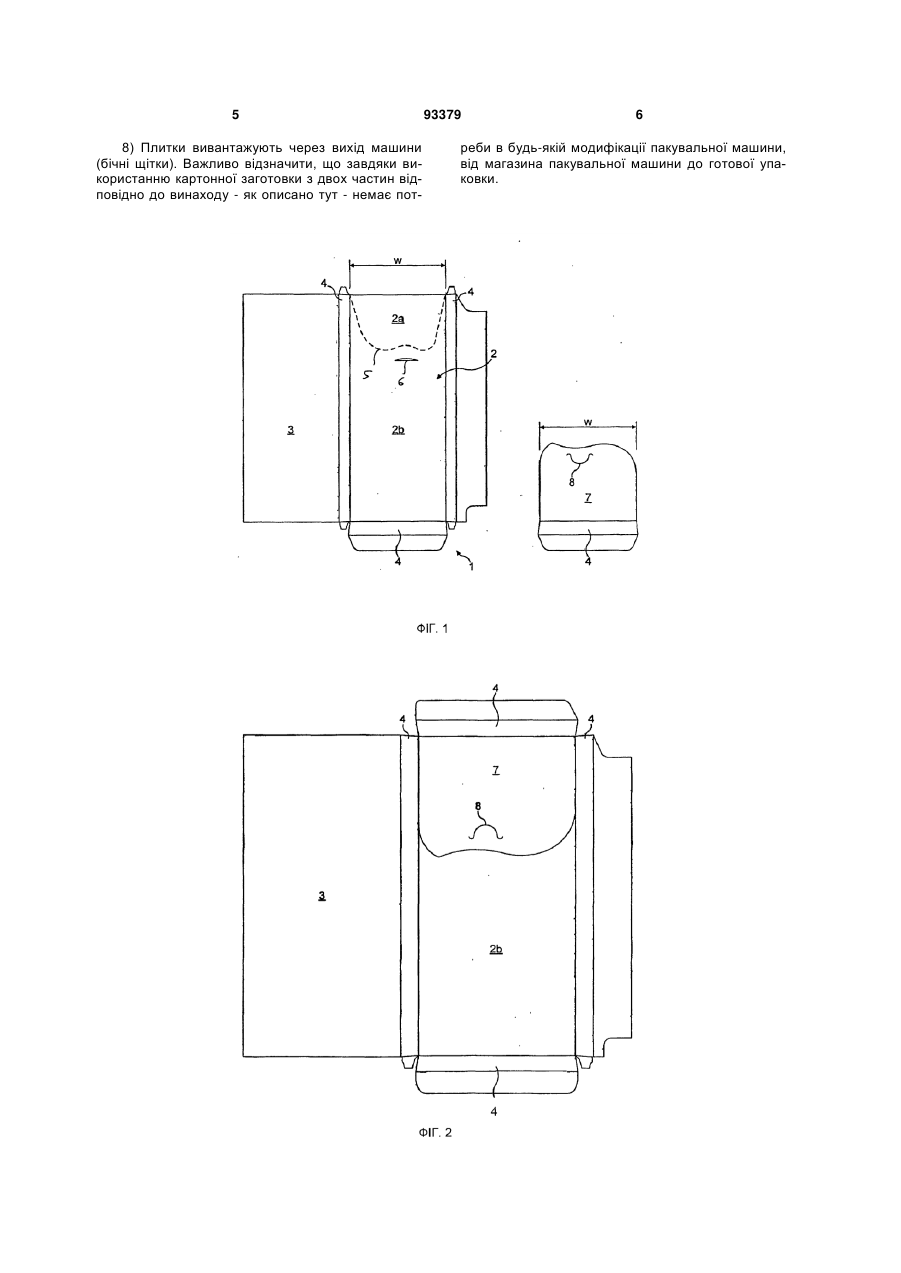

1. Одношарова картонна упаковка (1) для харчових продуктів, що мають форму прямокутного блока, яка включає передню панель (2), задню панель (3), чотири бічні панелі (4), причому передня панель включає попередньо виконані вирізи (5), які утворюють ділянку (2а) передньої панелі, що відкривається, та ділянку (2b) передньої панелі, що не відкривається, яка відрізняється тим, що: (і) ділянка передньої панелі, що не відкривається, також включає запірний проріз (6), і (іі) окремий запірний елемент (7) наклеєний на ділянку (2а) передньої панелі, що відкривається, таким чином, щоб він її подовжував, зазначений C2 2 (19) 1 3 бути виготовлені на звичайній обгортковій упаковочній лінії, що поєднує обгортання фольгою та упакування в картонну упаковку. В патенті США US-A-3 185 377 розкрито картонну упаковку для сипучих матеріалів, наприклад, порошку або гранул, що має невеликий висипний або випускний отвір у бічній стінці, суміжній із верхнім краєм упаковки. В патенті US-A-4 062 486 розкрито картонний блок із герметичним краєм, що має прямокутний переріз. В заявці US 2004/074956 розкрито контейнер для постачання і демонстрування товарів. Отже, існує потреба в упакуванні плиток в картонну упаковку, яке може здійснюватися зі стандартним обладнанням для обгортання фольгою та картоном, як описано вище, причому зазначена упаковка може повторно закриватися після першого відкривання. Даний винахід вирішує вказані вище проблеми за допомогою одношарової картонної упаковки для харчових продуктів, розкритої у пункті 1 формули винаходу. Переважні варіанти втілення винаходу визначені у залежних пунктах формули. Додаткові ознаки та переваги даного винаходу описані в, та будуть зрозумілі з, опису переважних варіантів втілення, які викладені нижче з посиланнями на креслення, на яких: Фігура 1 є схематичним видом зверху, що зображує два плоскі картонні елементи, які є складовими упаковки за винаходом. Фігура 2 є схематичним видом зверху, подібним до фігури 1, що зображує плоскі картонні елементи, склеєні один з одним; Фігура 3 є схематичним загальним видом зверху упаковки за винаходом у складеному стані та в закритому положенні; Фігура 4 є схематичним збільшеним загальним видом верхньої ділянки упаковки відповідно до даного винаходу в закритому положенні; Фігура 5 є схематичним збільшеним загальним видом, подібним до фігури 4, упаковки у відкритому положенні. Як показано на фігурі 1, упаковка 1 відповідно до даного винаходу є одношаровою картонною упаковкою для продуктів типу шоколадних плиток (плитка не зображена на кресленнях). Вона сформована з плоского картону, який складають та формують на звичайній машині для формування картонної упаковки. Плоска картонна заготовка, зображена на фігурі 1, включає передню панель 2, задню панель 3, чотири бічні панелі 4. Передня панель 2 включає попередньо зроблені вирізи 5 (показані пунктирними лініями на кресленні), які утворюють ділянку передньої панелі 2а, що відкривається, та ділянку 2b передньої панелі 2, що не відкривається. Далі, відповідно до даного винаходу, ділянка 2b зазначеної передньої панелі, що не відкривається, додатково включає запірний проріз 6, і передбачений запірний елемент 7, який має бути наклеєний на ділянку 2а зазначеної передньої панелі 2, що відкривається, проходячи по її довжині, як показано на фігурі 2. 93379 4 Як показано на фігурах 1 та 2, зазначений запірний елемент 7 включає виступ, який утворює бічну панель 4, суміжну із ділянкою 2а передньої панелі, що відкривається. Зазначений запірний елемент 7 включає язичок 8, який повинен вставлятися в запірний проріз 6 передньої панелі 2, забезпечуючи фіксацію ділянки 2а передньої панелі, що відкривається, коли упаковка 1 находиться в її закритому положенні, як показано на фігурах 3 та 4. Як можна побачити на фігурі 2, зазначений запірний елемент 7 має ширину w, яка дорівнює ширині W передньої панелі 2 упаковки. Запірний елемент 7 є плоскою картонною панеллю, яку наклеюють на ділянку 2а передньої панелі, що відкривається, як показано на фігурах 1 та 2. Як можна побачити на фігурі 5, ділянка 2а передньої панелі, що відкривається, відкидається по краю 9, розташованому між зазначеною ділянкою, що відкривається, та прилеглою бічною панеллю 4, причому зазначений край служить шарніром. В результаті, при першому відкриванні, споживач піднімає запірний елемент 7 та ділянку 2b передньої панелі, що відкривається, які склеєні один з одним, щоб відкрити упаковку 1. Ділянка 2а, що відкривається, відокремлюється від решти передньої панелі 2 по попередньо зробленим вирізам 5, і упаковканабуває відкритого положення, як зображено на фігурі 5. Для повторного закривання упаковки 1, споживач повертає запірний елемент 7 по краю 9 та накладає на ділянку 2b передньої панелі, що не відкривається, а потім вставляє язичок 8 запірного елемента 7 в запірний проріз б ділянки 2b передньої панелі, що не відкривається, як показано на фігурі 4. Далі описаний процес укладки шоколадної плитки в упаковку відповідно до винаходу. Основними стадіями є такі, по черзі: 1) Необгорнуті плитки, що надходять з процесу виробництва шоколадних плиток, подаються транспортером в пакувальну машину на першу операцію, де алюмінієву фольгу, що сходить з котушки, розрізають на листи та обгортають навколо кожної плитки; 2) Після обгортання навколо плитки, фольгу герметично запечатують з трьох боків (четвертий бік лише загнутий); 3) Обгорнені в фольгу плитки надходять на наступну стадію (вторинне упаковування в картонну упаковку); 4) Картонні заготовки подаються в «магазин» у вигляді попередньо розрізаних листів; 5) Кожен лист картонної заготовки витягається захоплювальним пристроєм з «магазину», наносяться краплини термоклею для остаточного запечатування; 6) Листову картонну заготовку обгортають навколо обгорненої в фольгу плитки за допомогою фальцювальної системи (відомої з рівня техніки), і потім заклеюють на кожній плитці; 7) Вторинне упаковування плитки (тобто, в картонну упаковку) завершують шляхом проведення процесу заклеювання на вихідній плиті; 5 8) Плитки вивантажують через вихід машини (бічні щітки). Важливо відзначити, що завдяки використанню картонної заготовки з двох частин відповідно до винаходу - як описано тут - немає пот 93379 6 реби в будь-якій модифікації пакувальної машини, від магазина пакувальної машини до готової упаковки. 7 93379 8 9 Комп’ютерна верстка І. Скворцова 93379 Підписне 10 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
