Пристрій для тимчасового кріплення стін крупнопанельних будинків

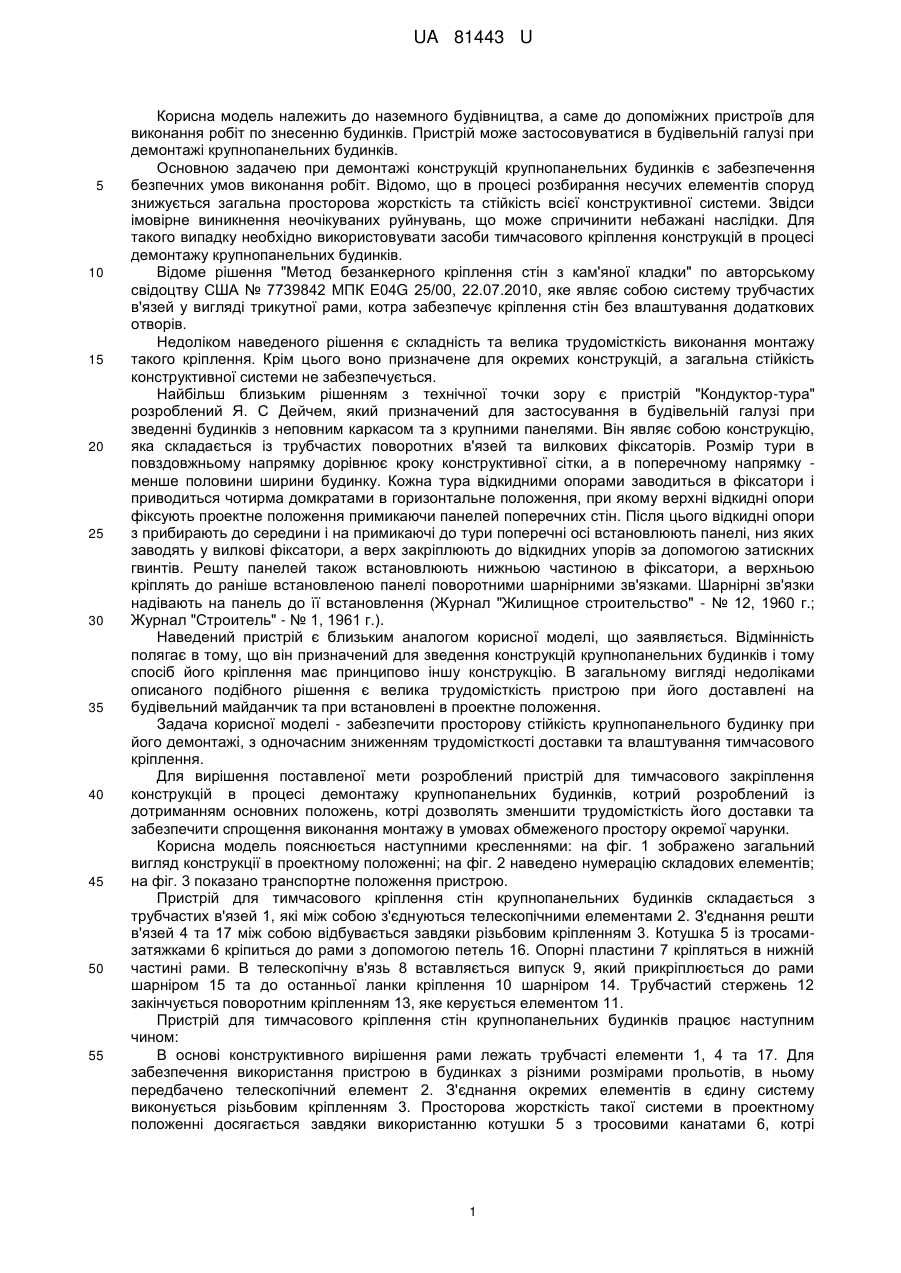

Реферат: UA 81443 U UA 81443 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до наземного будівництва, а саме до допоміжних пристроїв для виконання робіт по знесенню будинків. Пристрій може застосовуватися в будівельній галузі при демонтажі крупнопанельних будинків. Основною задачею при демонтажі конструкцій крупнопанельних будинків є забезпечення безпечних умов виконання робіт. Відомо, що в процесі розбирання несучих елементів споруд знижується загальна просторова жорсткість та стійкість всієї конструктивної системи. Звідси імовірне виникнення неочікуваних руйнувань, що може спричинити небажані наслідки. Для такого випадку необхідно використовувати засоби тимчасового кріплення конструкцій в процесі демонтажу крупнопанельних будинків. Відоме рішення "Метод безанкерного кріплення стін з кам'яної кладки" по авторському свідоцтву США № 7739842 МПК E04G 25/00, 22.07.2010, яке являє собою систему трубчастих в'язей у вигляді трикутної рами, котра забезпечує кріплення стін без влаштування додаткових отворів. Недоліком наведеного рішення є складність та велика трудомісткість виконання монтажу такого кріплення. Крім цього воно призначене для окремих конструкцій, а загальна стійкість конструктивної системи не забезпечується. Найбільш близьким рішенням з технічної точки зору є пристрій "Кондуктор-тура" розроблений Я. С Дейчем, який призначений для застосування в будівельній галузі при зведенні будинків з неповним каркасом та з крупними панелями. Він являє собою конструкцію, яка складається із трубчастих поворотних в'язей та вилкових фіксаторів. Розмір тури в повздовжньому напрямку дорівнює кроку конструктивної сітки, а в поперечному напрямку менше половини ширини будинку. Кожна тура відкидними опорами заводиться в фіксатори і приводиться чотирма домкратами в горизонтальне положення, при якому верхні відкидні опори фіксують проектне положення примикаючи панелей поперечних стін. Після цього відкидні опори з прибирають до середини і на примикаючі до тури поперечні осі встановлюють панелі, низ яких заводять у вилкові фіксатори, а верх закріплюють до відкидних упорів за допомогою затискних гвинтів. Решту панелей також встановлюють нижньою частиною в фіксатори, а верхньою кріплять до раніше встановленою панелі поворотними шарнірними зв'язками. Шарнірні зв'язки надівають на панель до її встановлення (Журнал "Жилищное строительство" - № 12, 1960 г.; Журнал "Строитель" - № 1, 1961 г.). Наведений пристрій є близьким аналогом корисної моделі, що заявляється. Відмінність полягає в тому, що він призначений для зведення конструкцій крупнопанельних будинків і тому спосіб його кріплення має принципово іншу конструкцію. В загальному вигляді недоліками описаного подібного рішення є велика трудомісткість пристрою при його доставлені на будівельний майданчик та при встановлені в проектне положення. Задача корисної моделі - забезпечити просторову стійкість крупнопанельного будинку при його демонтажі, з одночасним зниженням трудомісткості доставки та влаштування тимчасового кріплення. Для вирішення поставленої мети розроблений пристрій для тимчасового закріплення конструкцій в процесі демонтажу крупнопанельних будинків, котрий розроблений із дотриманням основних положень, котрі дозволять зменшити трудомісткість його доставки та забезпечити спрощення виконання монтажу в умовах обмеженого простору окремої чарунки. Корисна модель пояснюється наступними кресленнями: на фіг. 1 зображено загальний вигляд конструкції в проектному положенні; на фіг. 2 наведено нумерацію складових елементів; на фіг. 3 показано транспортне положення пристрою. Пристрій для тимчасового кріплення стін крупнопанельних будинків складається з трубчастих в'язей 1, які між собою з'єднуються телескопічними елементами 2. З'єднання решти в'язей 4 та 17 між собою відбувається завдяки різьбовим кріпленням 3. Котушка 5 із тросамизатяжками 6 кріпиться до рами з допомогою петель 16. Опорні пластини 7 кріпляться в нижній частині рами. В телескопічну в'язь 8 вставляється випуск 9, який прикріплюється до рами шарніром 15 та до останньої ланки кріплення 10 шарніром 14. Трубчастий стержень 12 закінчується поворотним кріпленням 13, яке керується елементом 11. Пристрій для тимчасового кріплення стін крупнопанельних будинків працює наступним чином: В основі конструктивного вирішення рами лежать трубчасті елементи 1, 4 та 17. Для забезпечення використання пристрою в будинках з різними розмірами прольотів, в ньому передбачено телескопічний елемент 2. З'єднання окремих елементів в єдину систему виконується різьбовим кріпленням 3. Просторова жорсткість такої системи в проектному положенні досягається завдяки використанню котушки 5 з тросовими канатами 6, котрі 1 UA 81443 U 5 10 приєднуються до стійок 4 з допомогою кріплення 16. Розміри каркаса пристрою в змонтованому вигляді складають 1400×1400×2800 мм. Закріплення пристрою до основи (плити перекриття) виконується з допомогою анкерних кріплень, котрі вставляються в отвори, що знаходяться на спеціальній опорній пластині 7. Стіни крупнопанельних будинків тимчасово утримуються в проектному положенні завдяки зв'язкам 815 через отвори в тілі конструкції. Ці елементи складаються з телескопічного елемента 8, до якої під'єднані зв'язкові стержні 9. Шарнірні вузли 14 та 15 дозволяють змінювати конфігурацію пристрою та висоту для влаштування отворів під кріплення. На стержні 12 знаходиться поворотне кріплення 13, яке фіксується з допомогою елемента 11. З'єднання стержню 12 із загальною рамою виконується завдяки шарніру 14. Зниження трудомісткості доставки до місця монтажу забезпечується тим, що конструкція пристрою передбачає розділення на окремі елементи. В складеному стані він має розмір 350×420×1350 мм (фіг. 3). В сукупності із відносно невеликою масою трубчастих елементів (32 кг) перенесення такого пристрою може виконуватися двома робочими. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Пристрій для тимчасового кріплення стін крупнопанельних будинків, який включає в себе статичностійку трубчасту раму із тросовими затяжками, який відрізняється тим, що містить телескопічні елементи та рухомі в'язі для використання їх для різних типорозмірів будівель, водночас забезпечуючи просторову стійкість та жорсткість конструктивної системи споруди, пристрій має різьбові з'єднання та невеликі транспортні розміри для легкої доставки та монтування пристрою в проектне положення. 2 UA 81443 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
