Універсальний пристрій для дефектації та комплектування дійкових гум доїльних стаканів без молочної трубки

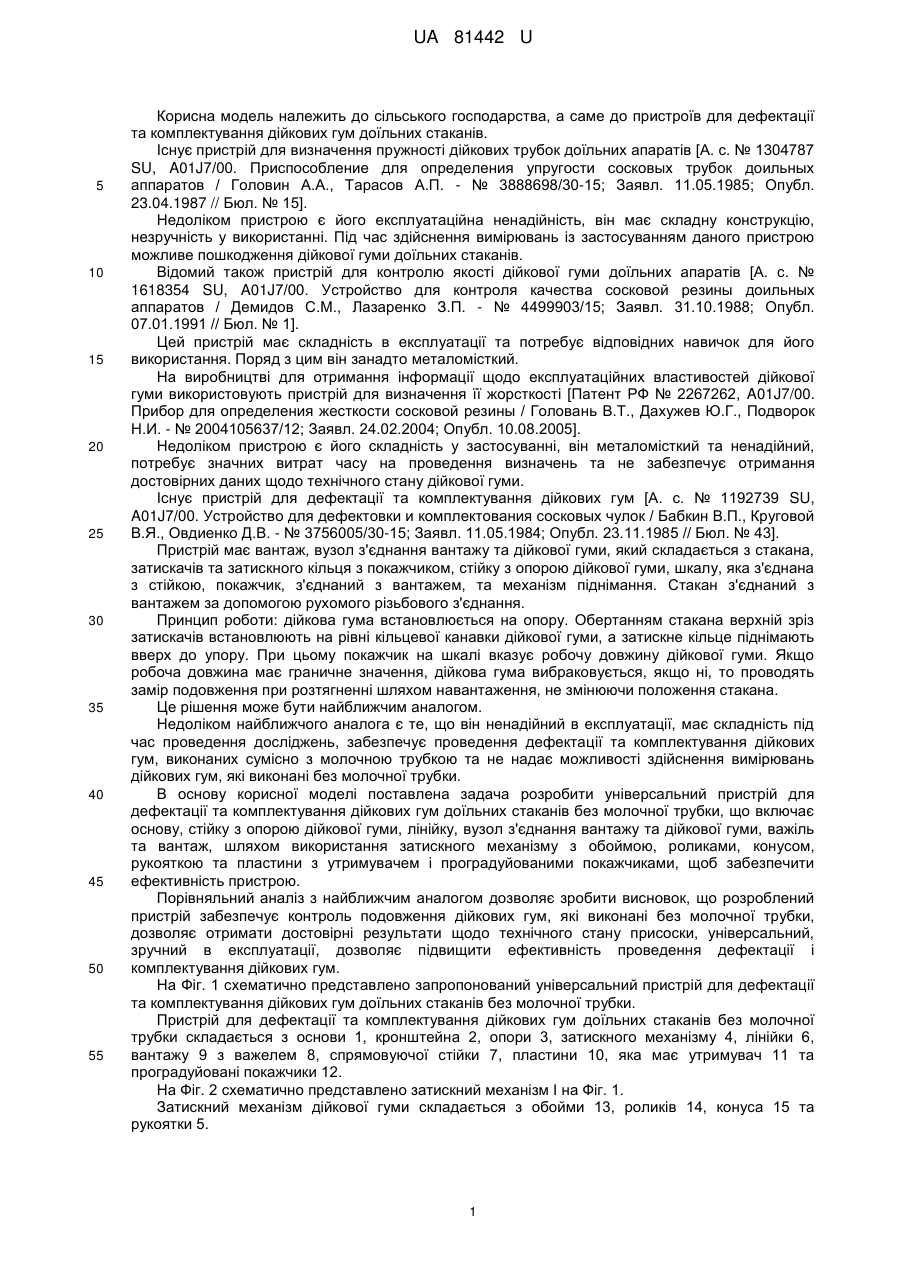

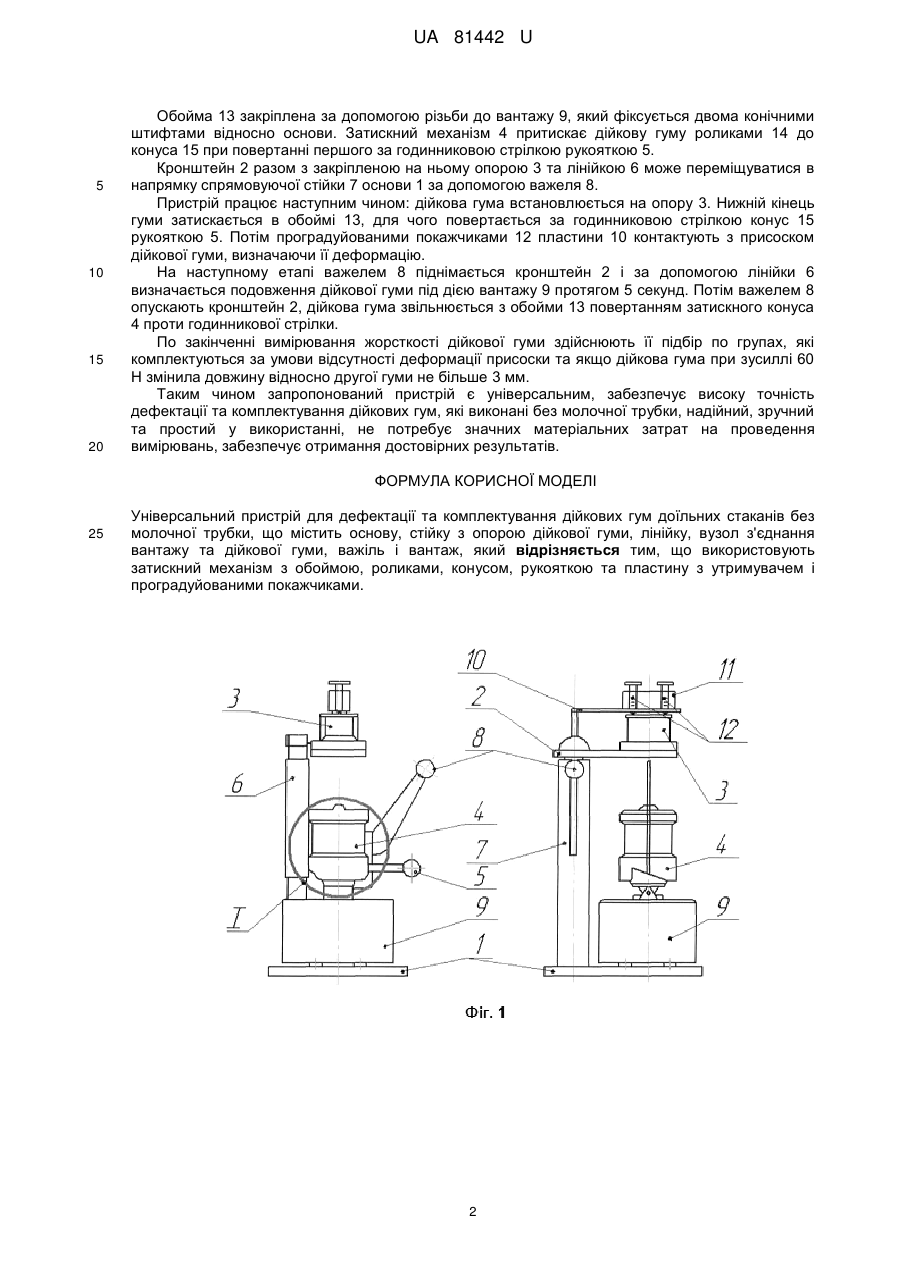

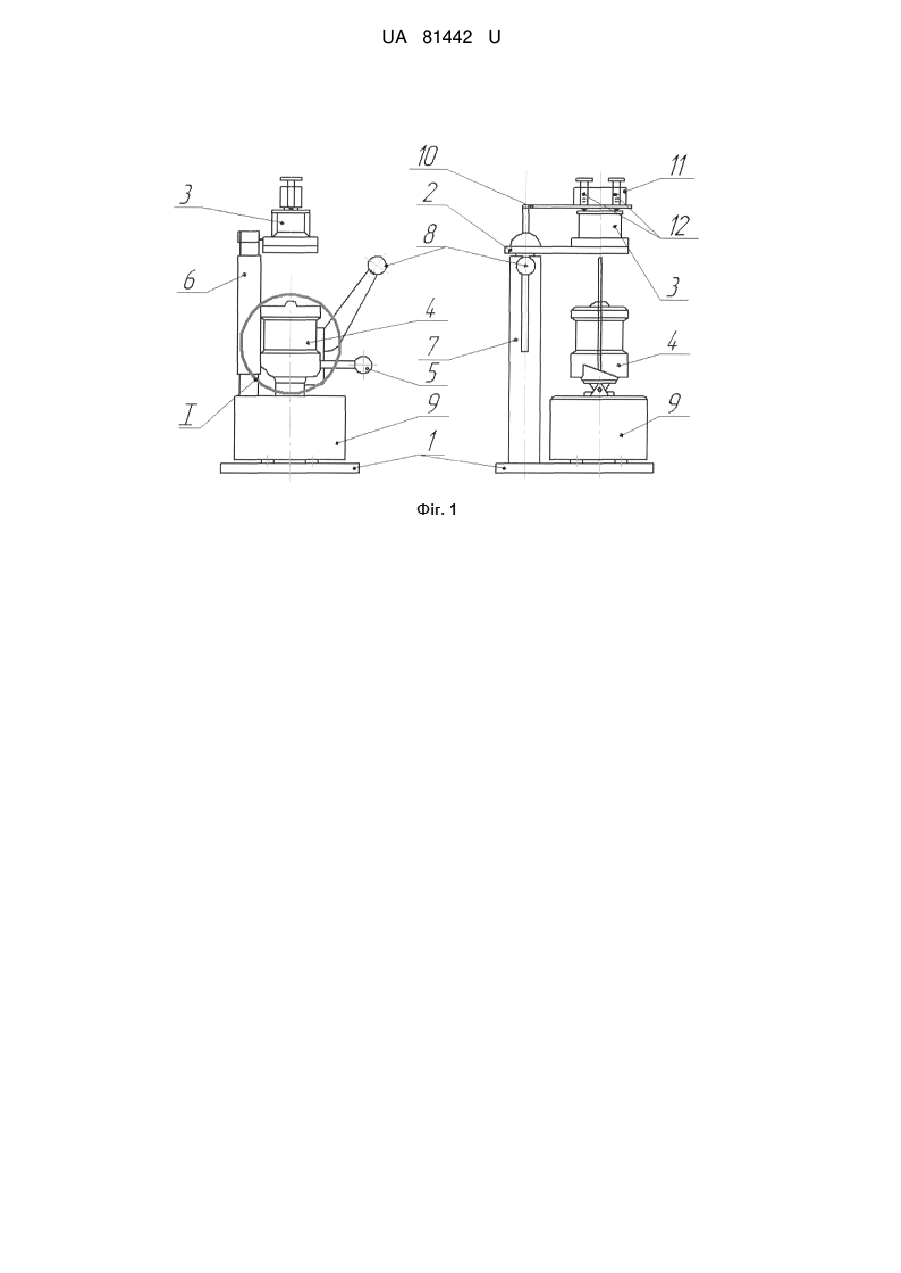

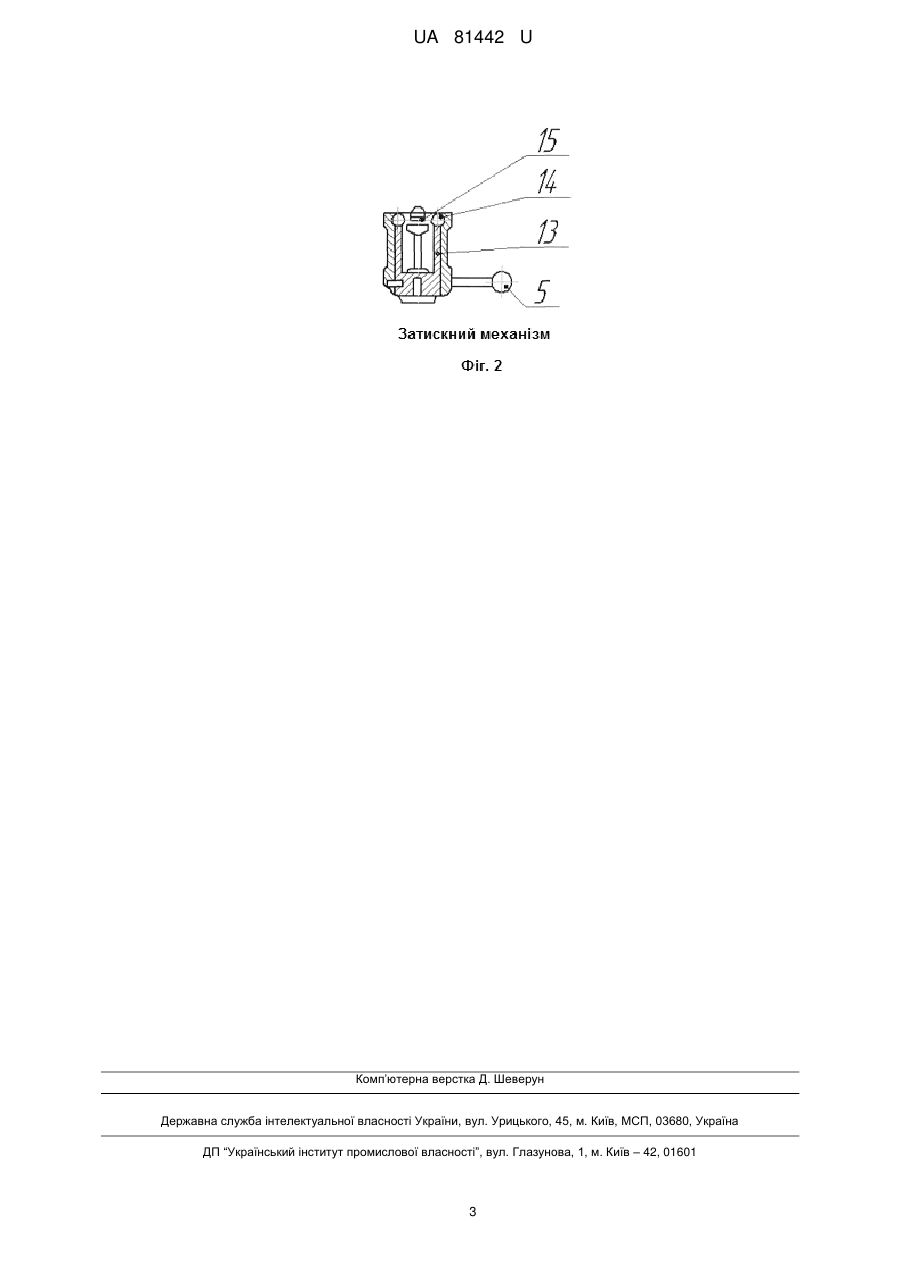

Реферат: Універсальний пристрій для дефектації та комплектування дійкових гум доїльних стаканів без молочної трубки містить основу, стійку з опорою дійкової гуми, лінійку, вузол з'єднання вантажу та дійкової гуми, важіль і вантаж. Додатково використовують затискний механізм з обоймою, роликами, конусом, рукояткою та пластину з утримувачем і проградуйованими покажчиками. UA 81442 U (12) UA 81442 U UA 81442 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства, а саме до пристроїв для дефектації та комплектування дійкових гум доїльних стаканів. Існує пристрій для визначення пружності дійкових трубок доїльних апаратів [А. с. № 1304787 SU, A01J7/00. Приспособление для определения упругости сосковых трубок доильных аппаратов / Головин А.А., Тарасов А.П. - № 3888698/30-15; Заявл. 11.05.1985; Опубл. 23.04.1987 // Бюл. № 15]. Недоліком пристрою є його експлуатаційна ненадійність, він має складну конструкцію, незручність у використанні. Під час здійснення вимірювань із застосуванням даного пристрою можливе пошкодження дійкової гуми доїльних стаканів. Відомий також пристрій для контролю якості дійкової гуми доїльних апаратів [А. с. № 1618354 SU, A01J7/00. Устройство для контроля качества сосковой резины доильных аппаратов / Демидов С.М., Лазаренко З.П. - № 4499903/15; Заявл. 31.10.1988; Опубл. 07.01.1991 // Бюл. № 1]. Цей пристрій має складність в експлуатації та потребує відповідних навичок для його використання. Поряд з цим він занадто металомісткий. На виробництві для отримання інформації щодо експлуатаційних властивостей дійкової гуми використовують пристрій для визначення її жорсткості [Патент РФ № 2267262, A01J7/00. Прибор для определения жесткости сосковой резины / Головань В.Т., Дахужев Ю.Г., Подворок Н.И. - № 2004105637/12; Заявл. 24.02.2004; Опубл. 10.08.2005]. Недоліком пристрою є його складність у застосуванні, він металомісткий та ненадійний, потребує значних витрат часу на проведення визначень та не забезпечує отримання достовірних даних щодо технічного стану дійкової гуми. Існує пристрій для дефектації та комплектування дійкових гум [А. с. № 1192739 SU, A01J7/00. Устройство для дефектовки и комплектования сосковых чулок / Бабкин В.П., Круговой В.Я., Овдиенко Д.В. - № 3756005/30-15; Заявл. 11.05.1984; Опубл. 23.11.1985 // Бюл. № 43]. Пристрій має вантаж, вузол з'єднання вантажу та дійкової гуми, який складається з стакана, затискачів та затискного кільця з покажчиком, стійку з опорою дійкової гуми, шкалу, яка з'єднана з стійкою, покажчик, з'єднаний з вантажем, та механізм піднімання. Стакан з'єднаний з вантажем за допомогою рухомого різьбового з'єднання. Принцип роботи: дійкова гума встановлюється на опору. Обертанням стакана верхній зріз затискачів встановлюють на рівні кільцевої канавки дійкової гуми, а затискне кільце піднімають вверх до упору. При цьому покажчик на шкалі вказує робочу довжину дійкової гуми. Якщо робоча довжина має граничне значення, дійкова гума вибраковується, якщо ні, то проводять замір подовження при розтягненні шляхом навантаження, не змінюючи положення стакана. Це рішення може бути найближчим аналогом. Недоліком найближчого аналога є те, що він ненадійний в експлуатації, має складність під час проведення досліджень, забезпечує проведення дефектації та комплектування дійкових гум, виконаних сумісно з молочною трубкою та не надає можливості здійснення вимірювань дійкових гум, які виконані без молочної трубки. В основу корисної моделі поставлена задача розробити універсальний пристрій для дефектації та комплектування дійкових гум доїльних стаканів без молочної трубки, що включає основу, стійку з опорою дійкової гуми, лінійку, вузол з'єднання вантажу та дійкової гуми, важіль та вантаж, шляхом використання затискного механізму з обоймою, роликами, конусом, рукояткою та пластини з утримувачем і проградуйованими покажчиками, щоб забезпечити ефективність пристрою. Порівняльний аналіз з найближчим аналогом дозволяє зробити висновок, що розроблений пристрій забезпечує контроль подовження дійкових гум, які виконані без молочної трубки, дозволяє отримати достовірні результати щодо технічного стану присоски, універсальний, зручний в експлуатації, дозволяє підвищити ефективність проведення дефектації і комплектування дійкових гум. На Фіг. 1 схематично представлено запропонований універсальний пристрій для дефектації та комплектування дійкових гум доїльних стаканів без молочної трубки. Пристрій для дефектації та комплектування дійкових гум доїльних стаканів без молочної трубки складається з основи 1, кронштейна 2, опори 3, затискного механізму 4, лінійки 6, вантажу 9 з важелем 8, спрямовуючої стійки 7, пластини 10, яка має утримувач 11 та проградуйовані покажчики 12. На Фіг. 2 схематично представлено затискний механізм І на Фіг. 1. Затискний механізм дійкової гуми складається з обойми 13, роликів 14, конуса 15 та рукоятки 5. 1 UA 81442 U 5 10 15 20 Обойма 13 закріплена за допомогою різьби до вантажу 9, який фіксується двома конічними штифтами відносно основи. Затискний механізм 4 притискає дійкову гуму роликами 14 до конуса 15 при повертанні першого за годинниковою стрілкою рукояткою 5. Кронштейн 2 разом з закріпленою на ньому опорою 3 та лінійкою 6 може переміщуватися в напрямку спрямовуючої стійки 7 основи 1 за допомогою важеля 8. Пристрій працює наступним чином: дійкова гума встановлюється на опору 3. Нижній кінець гуми затискається в обоймі 13, для чого повертається за годинниковою стрілкою конус 15 рукояткою 5. Потім проградуйованими покажчиками 12 пластини 10 контактують з присоском дійкової гуми, визначаючи її деформацію. На наступному етапі важелем 8 піднімається кронштейн 2 і за допомогою лінійки 6 визначається подовження дійкової гуми під дією вантажу 9 протягом 5 секунд. Потім важелем 8 опускають кронштейн 2, дійкова гума звільнюється з обойми 13 повертанням затискного конуса 4 проти годинникової стрілки. По закінченні вимірювання жорсткості дійкової гуми здійснюють її підбір по групах, які комплектуються за умови відсутності деформації присоски та якщо дійкова гума при зусиллі 60 Н змінила довжину відносно другої гуми не більше 3 мм. Таким чином запропонований пристрій є універсальним, забезпечує високу точність дефектації та комплектування дійкових гум, які виконані без молочної трубки, надійний, зручний та простий у використанні, не потребує значних матеріальних затрат на проведення вимірювань, забезпечує отримання достовірних результатів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Універсальний пристрій для дефектації та комплектування дійкових гум доїльних стаканів без молочної трубки, що містить основу, стійку з опорою дійкової гуми, лінійку, вузол з'єднання вантажу та дійкової гуми, важіль і вантаж, який відрізняється тим, що використовують затискний механізм з обоймою, роликами, конусом, рукояткою та пластину з утримувачем і проградуйованими покажчиками. 2 UA 81442 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
