Антена на формоутворюючих мідних металопластикових водопровідних трубах

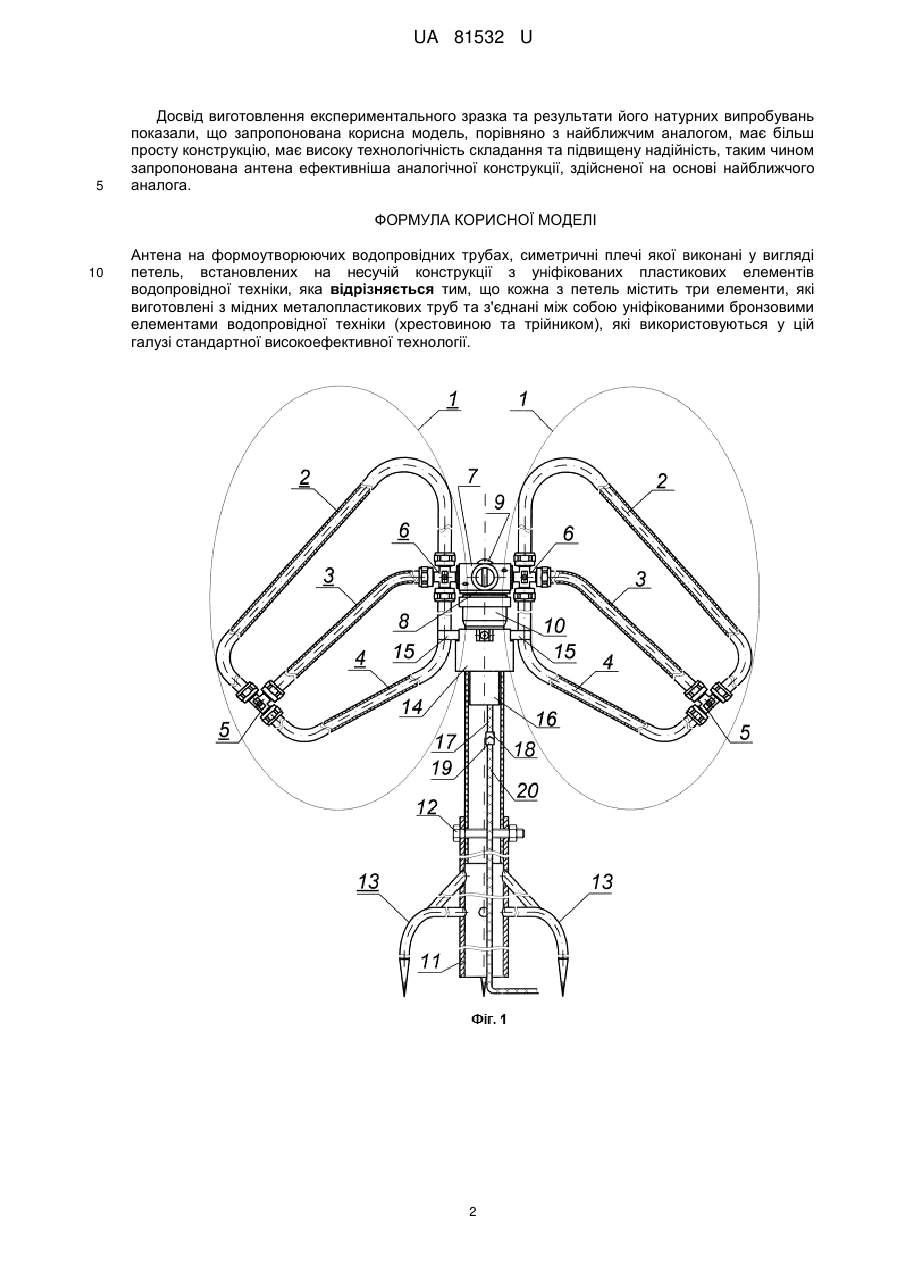

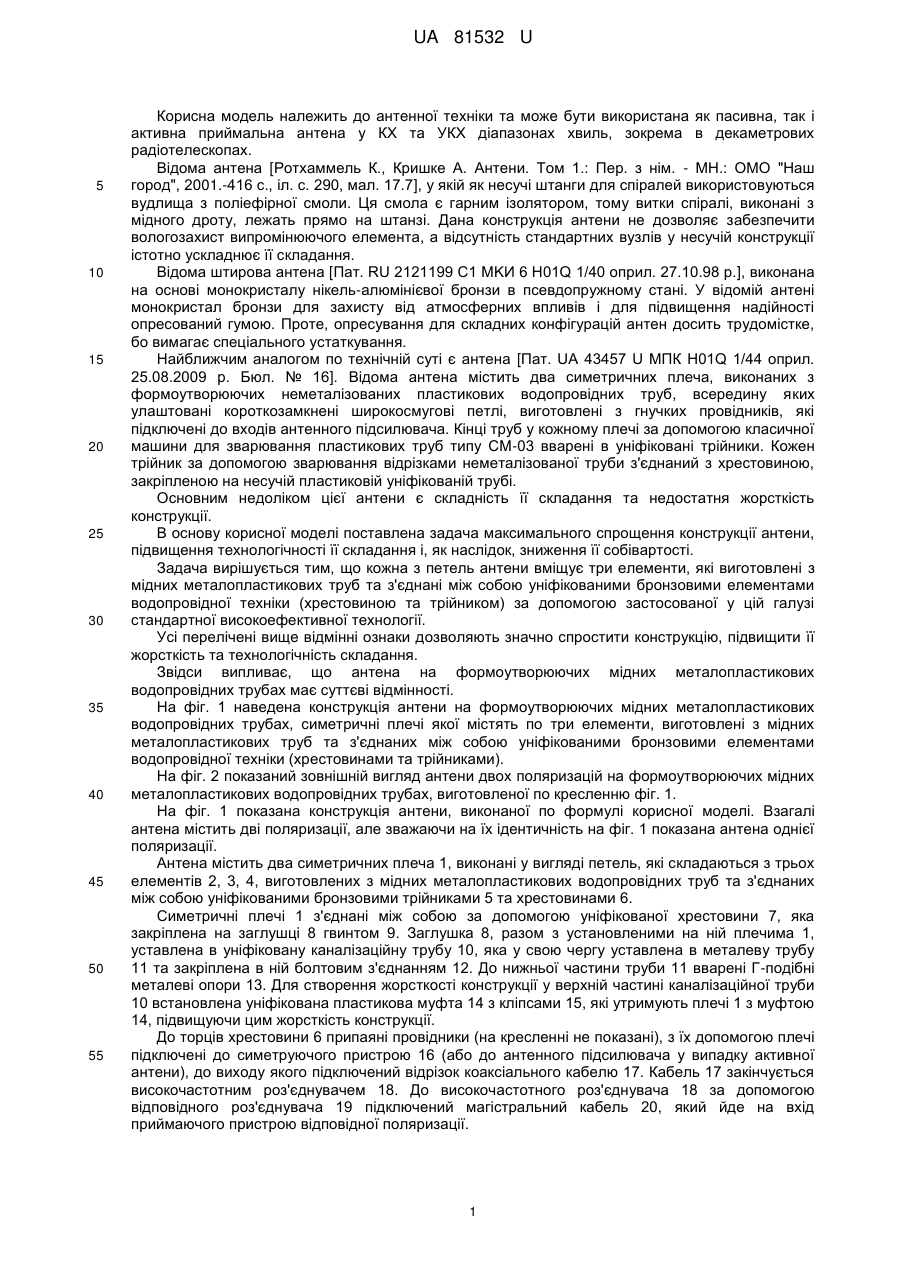

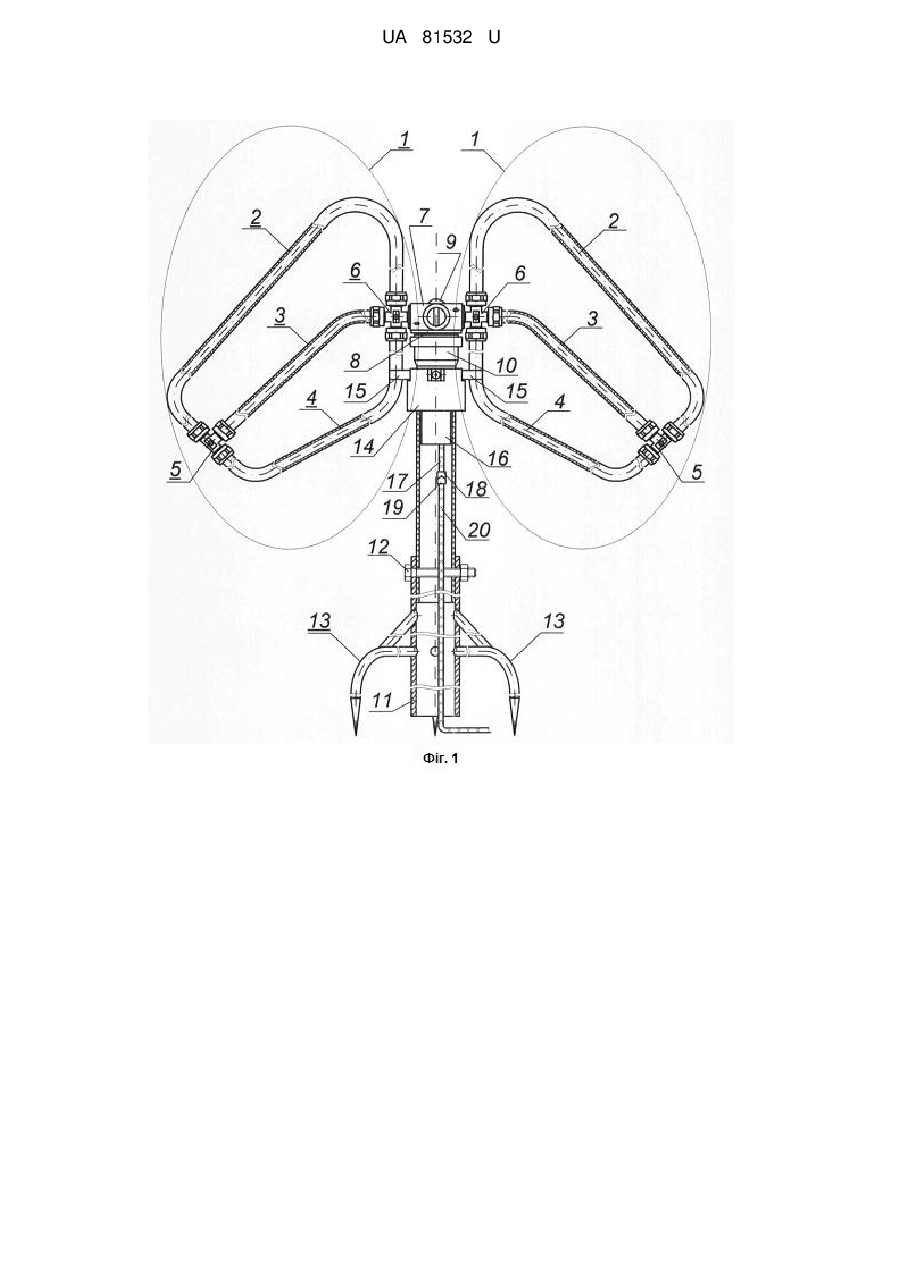

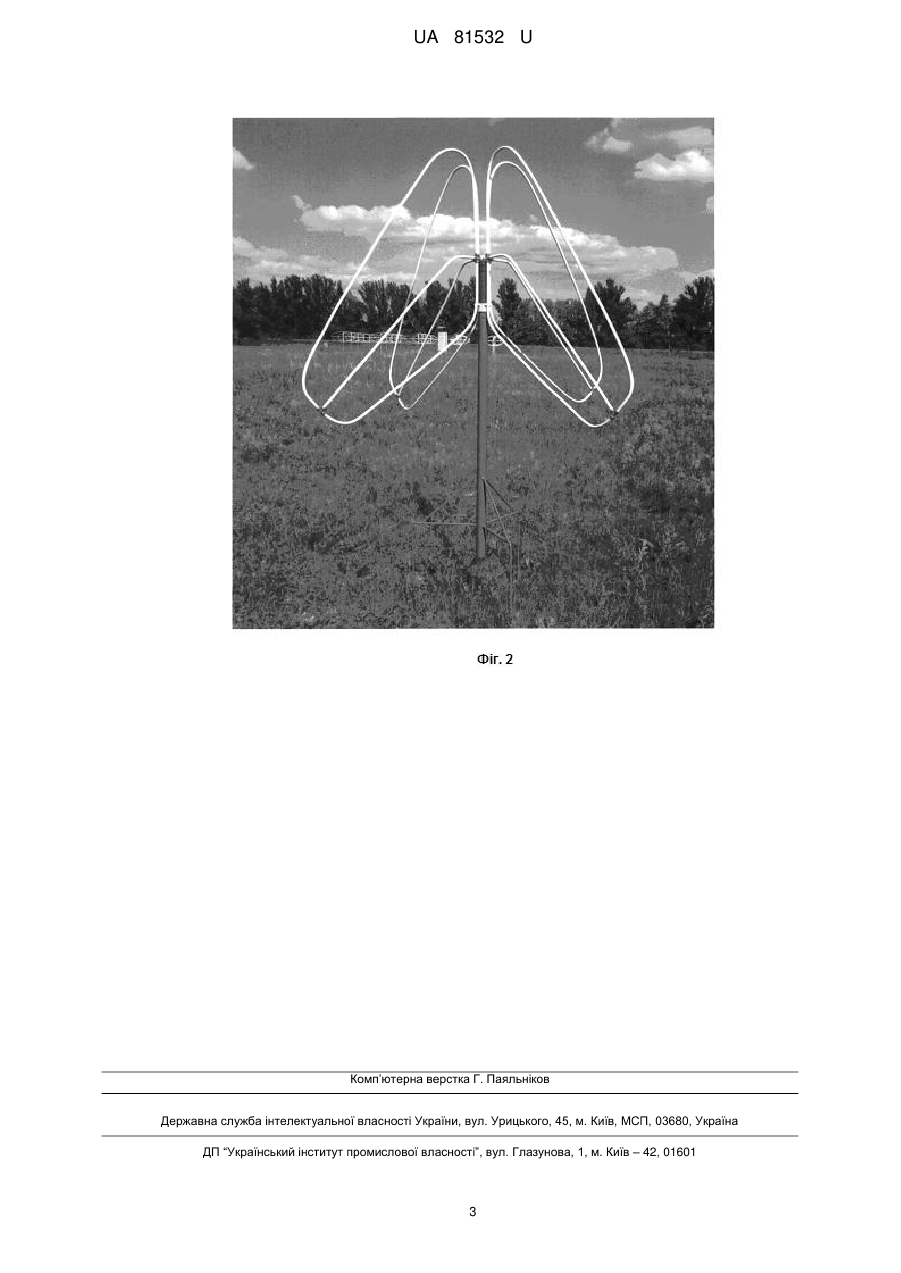

Реферат: Антена на формоутворюючих водопровідних трубах, симетричні плечі якої виконані у вигляді петель, кожна з яких містить три елементи, виготовлені з мідних металопластикових труб. Петлі встановлені на несучій конструкції з уніфікованих пластикових елементів та з'єднані між собою уніфікованими бронзовими елементами водопровідної техніки. UA 81532 U (12) UA 81532 U UA 81532 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до антенної техніки та може бути використана як пасивна, так і активна приймальна антена у КХ та УКХ діапазонах хвиль, зокрема в декаметрових радіотелескопах. Відома антена [Ротхаммель К., Кришке А. Антени. Том 1.: Пер. з нім. - МН.: ОМО "Наш город", 2001.-416 с., іл. с. 290, мал. 17.7], у якій як несучі штанги для спіралей використовуються вудлища з поліефірної смоли. Ця смола є гарним ізолятором, тому витки спіралі, виконані з мідного дроту, лежать прямо на штанзі. Дана конструкція антени не дозволяє забезпечити вологозахист випромінюючого елемента, а відсутність стандартних вузлів у несучій конструкції істотно ускладнює її складання. Відома штирова антена [Пат. RU 2121199 С1 MKИ 6 H01Q 1/40 оприл. 27.10.98 р.], виконана на основі монокристалу нікель-алюмінієвої бронзи в псевдопружному стані. У відомій антені монокристал бронзи для захисту від атмосферних впливів і для підвищення надійності опресований гумою. Проте, опресування для складних конфігурацій антен досить трудомістке, бо вимагає спеціального устаткування. Найближчим аналогом по технічній суті є антена [Пат. UA 43457 U МПК H01Q 1/44 оприл. 25.08.2009 р. Бюл. № 16]. Відома антена містить два симетричних плеча, виконаних з формоутворюючих неметалізованих пластикових водопровідних труб, всередину яких улаштовані короткозамкнені широкосмугові петлі, виготовлені з гнучких провідників, які підключені до входів антенного підсилювача. Кінці труб у кожному плечі за допомогою класичної машини для зварювання пластикових труб типу СМ-03 вварені в уніфіковані трійники. Кожен трійник за допомогою зварювання відрізками неметалізованої труби з'єднаний з хрестовиною, закріпленою на несучій пластиковій уніфікованій трубі. Основним недоліком цієї антени є складність її складання та недостатня жорсткість конструкції. В основу корисної моделі поставлена задача максимального спрощення конструкції антени, підвищення технологічності її складання і, як наслідок, зниження її собівартості. Задача вирішується тим, що кожна з петель антени вміщує три елементи, які виготовлені з мідних металопластикових труб та з'єднані між собою уніфікованими бронзовими елементами водопровідної техніки (хрестовиною та трійником) за допомогою застосованої у цій галузі стандартної високоефективної технології. Усі перелічені вище відмінні ознаки дозволяють значно спростити конструкцію, підвищити її жорсткість та технологічність складання. Звідси випливає, що антена на формоутворюючих мідних металопластикових водопровідних трубах має суттєві відмінності. На фіг. 1 наведена конструкція антени на формоутворюючих мідних металопластикових водопровідних трубах, симетричні плечі якої містять по три елементи, виготовлені з мідних металопластикових труб та з'єднаних між собою уніфікованими бронзовими елементами водопровідної техніки (хрестовинами та трійниками). На фіг. 2 показаний зовнішній вигляд антени двох поляризацій на формоутворюючих мідних металопластикових водопровідних трубах, виготовленої по кресленню фіг. 1. На фіг. 1 показана конструкція антени, виконаної по формулі корисної моделі. Взагалі антена містить дві поляризації, але зважаючи на їх ідентичність на фіг. 1 показана антена однієї поляризації. Антена містить два симетричних плеча 1, виконані у вигляді петель, які складаються з трьох елементів 2, 3, 4, виготовлених з мідних металопластикових водопровідних труб та з'єднаних між собою уніфікованими бронзовими трійниками 5 та хрестовинами 6. Симетричні плечі 1 з'єднані між собою за допомогою уніфікованої хрестовини 7, яка закріплена на заглушці 8 гвинтом 9. Заглушка 8, разом з установленими на ній плечима 1, уставлена в уніфіковану каналізаційну трубу 10, яка у свою чергу уставлена в металеву трубу 11 та закріплена в ній болтовим з'єднанням 12. До нижньої частини труби 11 вварені Г-подібні металеві опори 13. Для створення жорсткості конструкції у верхній частині каналізаційної труби 10 встановлена уніфікована пластикова муфта 14 з кліпсами 15, які утримують плечі 1 з муфтою 14, підвищуючи цим жорсткість конструкції. До торців хрестовини 6 припаяні провідники (на кресленні не показані), зїх допомогою плечі підключені до симетруючого пристрою 16 (або до антенного підсилювача у випадку активної антени), до виходу якого підключений відрізок коаксіального кабелю 17. Кабель 17 закінчується високочастотним роз'єднувачем 18. До високочастотного роз'єднувача 18 за допомогою відповідного роз'єднувача 19 підключений магістральний кабель 20, який йде на вхід приймаючого пристрою відповідної поляризації. 1 UA 81532 U 5 Досвід виготовлення експериментального зразка та результати його натурних випробувань показали, що запропонована корисна модель, порівняно з найближчим аналогом, має більш просту конструкцію, має високу технологічність складання та підвищену надійність, таким чином запропонована антена ефективніша аналогічної конструкції, здійсненої на основі найближчого аналога. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Антена на формоутворюючих водопровідних трубах, симетричні плечі якої виконані у вигляді петель, встановлених на несучій конструкції з уніфікованих пластикових елементів водопровідної техніки, яка відрізняється тим, що кожна з петель містить три елементи, які виготовлені з мідних металопластикових труб та з'єднані між собою уніфікованими бронзовими елементами водопровідної техніки (хрестовиною та трійником), які використовуються у цій галузі стандартної високоефективної технології. 2 UA 81532 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
